Η λύση στο ελάττωμα της ενθυλάκωσης άνθρακα σε υποστρώματα καρβιδίου του πυριτίου

Με την παγκόσμια ενεργειακή μετάβαση, την επανάσταση της τεχνητής νοημοσύνης και το κύμα τεχνολογιών πληροφοριών νέας γενιάς, το καρβίδιο του πυριτίου (SiC) έχει εξελιχθεί γρήγορα από «δυνητικό υλικό» σε «στρατηγικό θεμελιώδες υλικό» λόγω των εξαιρετικών φυσικών του ιδιοτήτων. Οι εφαρμογές του επεκτείνονται με πρωτοφανή ρυθμό, θέτοντας σχεδόν ακραίες απαιτήσεις στην ποιότητα και τη συνοχή των υλικών υποστρώματος. Αυτό έχει κάνει την αντιμετώπιση κρίσιμων ελαττωμάτων όπως η «ενθυλάκωση άνθρακα» πιο επείγουσα και αναγκαία από ποτέ.

Εφαρμογές Frontier που οδηγούν υποστρώματα SiC

1.Το οικοσύστημα υλικού AI και τα όρια της μικρογραφίας:

• Λαμβάνοντας ως παράδειγμα τα γυαλιά AI

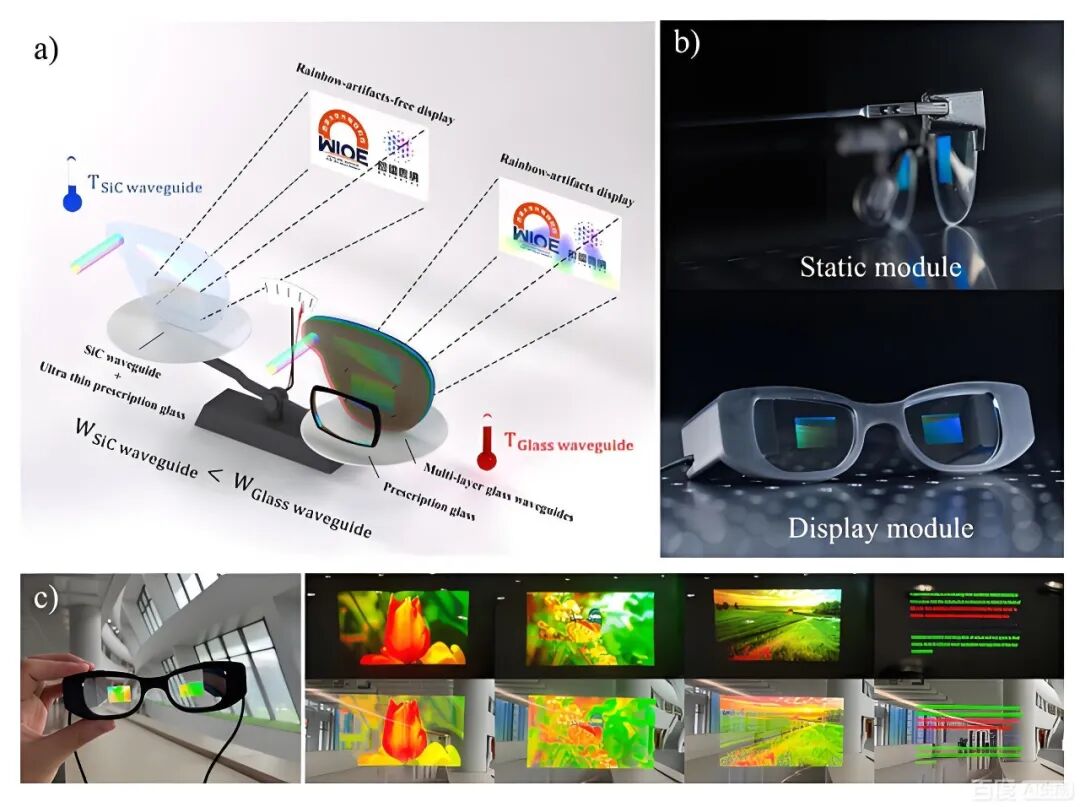

• Υλικά οπτικού κυματοδηγού για γυαλιά AR/VR.

Η επόμενη γενιά γυαλιών AI (συσκευές AR/VR) προσπαθεί για μια απαράμιλλη αίσθηση εμβάπτισης και αλληλεπίδρασης σε πραγματικό χρόνο. Αυτό σημαίνει ότι οι εσωτερικοί επεξεργαστές πυρήνα τους (όπως τα ειδικά τσιπ συμπερασμάτων AI) πρέπει να επεξεργάζονται τεράστιες ποσότητες δεδομένων και να χειρίζονται σημαντική απαγωγή θερμότητας εντός εξαιρετικά περιορισμένου μικροσκοπικού χώρου. Τα τσιπ που βασίζονται σε πυρίτιο αντιμετωπίζουν φυσικούς περιορισμούς σε αυτό το σενάριο.

Οι οπτικοί κυματοδηγοί AR/VR απαιτούν υψηλό δείκτη διάθλασης για τη μείωση του όγκου της συσκευής, μετάδοση ευρείας ζώνης για υποστήριξη έγχρωμων οθονών, υψηλή θερμική αγωγιμότητα για τη διαχείριση της απαγωγής θερμότητας από πηγές φωτός υψηλής ισχύος και υψηλή σκληρότητα και σταθερότητα για διασφάλιση ανθεκτικότητας. Πρέπει επίσης να είναι συμβατά με ώριμες μικρο/νανοοπτικές τεχνολογίες επεξεργασίας για μεγάλης κλίμακας κατασκευή.

Ο ρόλος του SiC: Οι μονάδες GaN-on-SiC RF/power που κατασκευάζονται από υποστρώματα SiC είναι το κλειδί για την επίλυση αυτής της αντίφασης. Μπορούν να οδηγήσουν μικροσκοπικές οθόνες και συστήματα αισθητήρων με υψηλότερη απόδοση και, με θερμική αγωγιμότητα αρκετές φορές υψηλότερη από το πυρίτιο, να διαχέουν γρήγορα τη μαζική θερμότητα που παράγεται από τα τσιπ, εξασφαλίζοντας σταθερή λειτουργία σε λεπτή μορφή.

Το μονοκρυσταλλικό καρβίδιο του πυριτίου (SiC) έχει δείκτη διάθλασης περίπου 2,6 στο φάσμα του ορατού φωτός, με εξαιρετική διαφάνεια, καθιστώντας το κατάλληλο για σχέδια οπτικών κυματοδηγών υψηλής ενσωμάτωσης. Με βάση τις ιδιότητες του υψηλού δείκτη διάθλασης, ένας κυματοδηγός περίθλασης SiC μονής στρώσης μπορεί θεωρητικά να επιτύχει οπτικό πεδίο (FOV) περίπου 70° και να καταστείλει αποτελεσματικά τα μοτίβα του ουράνιου τόξου. Επιπλέον, το SiC έχει εξαιρετικά υψηλή θερμική αγωγιμότητα (περίπου 4,9 W/cm·K), επιτρέποντάς του να διαχέει γρήγορα τη θερμότητα από οπτικές και μηχανικές πηγές, αποτρέποντας την υποβάθμιση της οπτικής απόδοσης λόγω της αύξησης της θερμοκρασίας. Επιπλέον, η υψηλή σκληρότητα και η αντοχή στη φθορά του SiC ενισχύουν σημαντικά τη δομική σταθερότητα και τη μακροπρόθεσμη ανθεκτικότητα των φακών κυματοδηγού. Οι γκοφρέτες SiC μπορούν να χρησιμοποιηθούν για επεξεργασία μικρο/νανο (όπως χάραξη και επίστρωση), διευκολύνοντας την ενσωμάτωση μικροοπτικών δομών.

Οι κίνδυνοι της "ενθυλάκωσης άνθρακα": Εάν το υπόστρωμα SiC περιέχει ένα ελάττωμα "ενθυλάκωσης άνθρακα", μετατρέπεται σε εντοπισμένο "θερμικό μονωτικό" και "σημείο ηλεκτρικού σφάλματος". Όχι μόνο εμποδίζει σοβαρά τη ροή θερμότητας, οδηγώντας σε τοπική υπερθέρμανση του τσιπ και υποβάθμιση της απόδοσης, αλλά μπορεί επίσης να προκαλέσει μικροεκφορτίσεις ή ρεύματα διαρροής, ενδεχομένως να οδηγήσει σε ανωμαλίες εμφάνισης, σφάλματα υπολογισμού ή ακόμα και αστοχία υλικού σε γυαλιά τεχνητής νοημοσύνης υπό μακροχρόνιες συνθήκες υψηλού φορτίου. Επομένως, ένα υπόστρωμα SiC χωρίς ελαττώματα είναι το φυσικό θεμέλιο για την επίτευξη αξιόπιστου, υψηλής απόδοσης φορητού υλικού AI.

Οι κίνδυνοι της "ενθυλάκωσης άνθρακα": Εάν το υπόστρωμα SiC περιέχει ένα ελάττωμα "ενθυλάκωσης άνθρακα", θα μειώσει τη μετάδοση του ορατού φωτός μέσω του υλικού και μπορεί επίσης να οδηγήσει σε τοπική υπερθέρμανση του κυματοδηγού, υποβάθμιση της απόδοσης και μείωση ή ανωμαλία στη φωτεινότητα της οθόνης.

2. Η επανάσταση στη συσκευασία προηγμένων υπολογιστών:

• Βασικά επίπεδα στην τεχνολογία CoWoS της NVIDIA

Στον αγώνα υπολογιστικής ισχύος της τεχνητής νοημοσύνης που ηγείται η NVIDIA, οι προηγμένες τεχνολογίες συσκευασίας όπως το CoWoS (Chip-on-Wafer-on-Substrate) έχουν γίνει κεντρικής σημασίας για την ενσωμάτωση CPU, GPU και μνήμης HBM, επιτρέποντας την εκθετική αύξηση της υπολογιστικής ισχύος. Σε αυτό το περίπλοκο ετερογενές σύστημα ολοκλήρωσης, ο παρεμβολέας διαδραματίζει κρίσιμο ρόλο ως η ραχοκοκαλιά για διασυνδέσεις υψηλής ταχύτητας και θερμική διαχείριση.

Ρόλος του SiC: Σε σύγκριση με το πυρίτιο και το γυαλί, το SiC θεωρείται το ιδανικό υλικό για την επόμενη γενιά παρεμβολέα υψηλής απόδοσης λόγω της εξαιρετικά υψηλής θερμικής αγωγιμότητας, του συντελεστή θερμικής διαστολής που ταιριάζει καλύτερα με τα τσιπ και των εξαιρετικών ιδιοτήτων ηλεκτρικής μόνωσης. Οι παρεμβολείς SiC μπορούν να διαχέουν αποτελεσματικότερα τη συγκεντρωμένη θερμότητα από πολλούς πυρήνες υπολογιστών και να διασφαλίζουν την ακεραιότητα της μετάδοσης σήματος υψηλής ταχύτητας.

Οι κίνδυνοι της "ενθυλάκωσης άνθρακα": Κάτω από τις διασυνδέσεις σε επίπεδο νανομέτρων, ένα ελάττωμα "ενθυλάκωσης άνθρακα" σε επίπεδο μικρομέτρων μοιάζει με "ωρολογιακή βόμβα". Μπορεί να παραμορφώσει τα τοπικά θερμικά πεδία και τα πεδία πίεσης, οδηγώντας σε θερμομηχανική κόπωση και ρωγμές στα μεταλλικά στρώματα διασύνδεσης, προκαλώντας καθυστερήσεις σήματος, αλληλεπιδράσεις ή πλήρη αστοχία. Σε κάρτες επιτάχυνσης AI αξίας εκατοντάδων χιλιάδων RMB, οι αστοχίες συστήματος που προκαλούνται από υποκείμενα ελαττώματα υλικού είναι απαράδεκτες. Η διασφάλιση της απόλυτης καθαρότητας και της δομικής τελειότητας του παρεμβολέα SiC είναι ο ακρογωνιαίος λίθος για τη διατήρηση της αξιοπιστίας ολόκληρου του πολύπλοκου υπολογιστικού συστήματος.

Συμπέρασμα: Μετάβαση από το «αποδεκτό» στο «τέλειο και άψογο». Στο παρελθόν, το καρβίδιο του πυριτίου χρησιμοποιήθηκε κυρίως σε βιομηχανικούς και αυτοκινητοβιομηχανικούς τομείς, όπου υπήρχε κάποια ανοχή για ελαττώματα. Ωστόσο, όταν πρόκειται για τον κόσμο της σμίκρυνσης των γυαλιών AI και των εξαιρετικά υψηλής αξίας, εξαιρετικά πολύπλοκων συστημάτων όπως το CoWoS της NVIDIA, η ανοχή για ελαττώματα υλικού έχει πέσει στο μηδέν. Κάθε ελάττωμα "ενθυλάκωσης άνθρακα" απειλεί άμεσα τα όρια απόδοσης, την αξιοπιστία και την εμπορική επιτυχία του τελικού προϊόντος. Επομένως, η υπέρβαση ελαττωμάτων υποστρώματος όπως η "ενθυλάκωση άνθρακα" δεν είναι πλέον απλώς ένα ακαδημαϊκό ζήτημα ή ένα ζήτημα βελτίωσης της διαδικασίας, αλλά μια κρίσιμη μάχη υλικού που υποστηρίζει την επανάσταση της επόμενης γενιάς τεχνητής νοημοσύνης, προηγμένων υπολογιστών και ηλεκτρονικών ειδών ευρείας κατανάλωσης.

Από πού προέρχεται το περιτύλιγμα άνθρακα

Οι Rost et al. πρότεινε το «μοντέλο συγκέντρωσης», υποδηλώνοντας ότι οι αλλαγές στην αναλογία των ουσιών στην αέρια φάση είναι η κύρια αιτία της ενθυλάκωσης άνθρακα. Οι Li et al. διαπίστωσε ότι η γραφιτοποίηση των σπόρων μπορεί να προκαλέσει ενθυλάκωση άνθρακα πριν ξεκινήσει η ανάπτυξη. Λόγω της διαφυγής της πλούσιας σε πυρίτιο ατμόσφαιρας από το χωνευτήριο και της ενεργού αλληλεπίδρασης μεταξύ της ατμόσφαιρας πυριτίου και του χωνευτηρίου γραφίτη και άλλων στοιχείων γραφίτη, η γραφιτοποίηση της πηγής καρβιδίου του πυριτίου είναι αναπόφευκτη. Επομένως, η σχετικά χαμηλή μερική πίεση Si στον θάλαμο ανάπτυξης μπορεί να είναι η κύρια αιτία της ενθυλάκωσης άνθρακα. Ωστόσο, οι Avrov et al. υποστήριξε ότι η ενθυλάκωση άνθρακα δεν προκαλείται από ανεπάρκεια πυριτίου. Έτσι, η ισχυρή διάβρωση των στοιχείων γραφίτη λόγω περίσσειας πυριτίου μπορεί να είναι η κύρια αιτία εγκλεισμών άνθρακα. Άμεσα πειραματικά στοιχεία σε αυτό το έγγραφο δείχνουν ότι τα λεπτά σωματίδια άνθρακα στην επιφάνεια της πηγής μπορούν να οδηγηθούν στο μέτωπο ανάπτυξης μονοκρυστάλλων καρβιδίου του πυριτίου, σχηματίζοντας ενθυλάκωση άνθρακα. Αυτό το αποτέλεσμα δείχνει ότι η δημιουργία λεπτών σωματιδίων άνθρακα στον θάλαμο ανάπτυξης είναι η κύρια αιτία της ενθυλάκωσης άνθρακα. Η εμφάνιση ενθυλάκωσης άνθρακα σε μονοκρυστάλλους καρβιδίου του πυριτίου δεν οφείλεται στη χαμηλή μερική πίεση του Si στον θάλαμο ανάπτυξης, αλλά στον σχηματισμό ασθενώς συνδεδεμένων σωματιδίων άνθρακα λόγω της γραφιτοποίησης της πηγής καρβιδίου του πυριτίου και της διάβρωσης των στοιχείων γραφίτη.

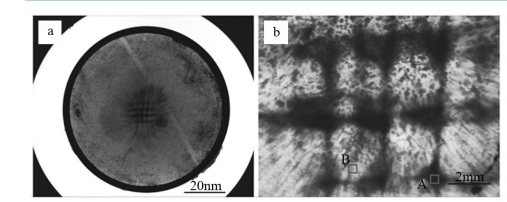

Η κατανομή των εγκλεισμάτων φαίνεται να μοιάζει πολύ με το σχέδιο των πλακών γραφίτη στην επιφάνεια της πηγής. Οι ζώνες χωρίς εγκλεισμό στις μονοκρυσταλλικές γκοφρέτες είναι κυκλικές, με διάμετρο περίπου 3mm, που αντιστοιχεί απόλυτα στη διάμετρο των διάτρητων κυκλικών οπών. Αυτό υποδηλώνει ότι η ενθυλάκωση άνθρακα προέρχεται από την περιοχή της πρώτης ύλης, που σημαίνει ότι η γραφιτοποίηση της πρώτης ύλης προκαλεί το ελάττωμα της ενθυλάκωσης άνθρακα.

Η ανάπτυξη κρυστάλλων καρβιδίου του πυριτίου απαιτεί τυπικά 100-150 ώρες. Καθώς η ανάπτυξη προχωρά, η γραφιτοποίηση της πρώτης ύλης γίνεται πιο έντονη. Κάτω από τη ζήτηση για καλλιέργεια παχύρρευστων κρυστάλλων, η αντιμετώπιση της γραφιτοποίησης της πρώτης ύλης γίνεται βασικό ζήτημα.

Διάλυμα περιτύλιξης άνθρακα

1.Η Θεωρία Εξάχνωσης Πρώτων Υλών σε PVT

• Αναλογία επιφάνειας προς όγκο: Στα χημικά συστήματα, ο ρυθμός αύξησης της επιφάνειας μιας ουσίας είναι πολύ πιο αργός από τον ρυθμό αύξησης του όγκου της. Επομένως, όσο μεγαλύτερο είναι το μέγεθος των σωματιδίων, τόσο μικρότερη είναι η αναλογία επιφάνειας προς όγκο (εμβαδόν επιφάνειας/όγκος).
• Η εξάτμιση εμφανίζεται στην επιφάνεια: Μόνο τα άτομα ή τα μόρια που βρίσκονται στην επιφάνεια του σωματιδίου έχουν την ευκαιρία να διαφύγουν στην αέρια φάση. Επομένως, ο ρυθμός και η συνολική ποσότητα εξάτμισης σχετίζονται άμεσα με την επιφάνεια που εκτίθεται από το σωματίδιο.
• Χαρακτηριστικά Εξάτμισης Μεγάλων Σωματιδίων: Μικρότερος λόγος επιφάνειας/όγκου. Λιγότερα επιφανειακά μόρια/άτομα, που σημαίνει λιγότερες διαθέσιμες επιφανειακές θέσεις για εξάτμιση. (Ένα μεγάλο σωματίδιο έναντι πολλαπλών μικρών σωματιδίων) Πιο αργός ρυθμός εξάτμισης: Λιγότερα μόρια/άτομα διαφεύγουν από την επιφάνεια των σωματιδίων ανά μονάδα χρόνου. Πιο ομοιόμορφη εξάτμιση (λιγότερες διακυμάνσεις στα είδη): Λόγω της σχετικά μικρής επιφάνειας, η διάχυση του εσωτερικού υλικού στην επιφάνεια απαιτεί μεγαλύτερη διαδρομή και περισσότερο χρόνο. Η εξάτμιση συμβαίνει κυρίως στο εξωτερικό στρώμα.
• Πρώτη ύλη για μικρά σωματίδια (Λόγος μεγάλης επιφάνειας προς όγκο): "Άκαυστο" (Η εξάτμιση/εξάχνωση αλλάζει δραματικά): Τα μικρά σωματίδια είναι σχεδόν εξ ολοκλήρου εκτεθειμένα σε υψηλές θερμοκρασίες, προκαλώντας γρήγορη "αεριοποίηση": Εξαχνώνονται πολύ γρήγορα και στο αρχικό στάδιο, απελευθερώνουν κυρίως αέριο-πλούσια συστατικά. Σύντομα, η επιφάνεια των μικρών σωματιδίων γίνεται πλούσια σε άνθρακα (καθώς ο άνθρακας είναι σχετικά δύσκολο να εξυψωθεί). Αυτό έχει ως αποτέλεσμα μια σημαντική διαφορά στη σύνθεση του εξαχνωμένου αερίου πριν και μετά - το αέριο αρχίζει να είναι πλούσιο σε πυρίτιο και αργότερα γίνεται πλούσιο σε άνθρακα.

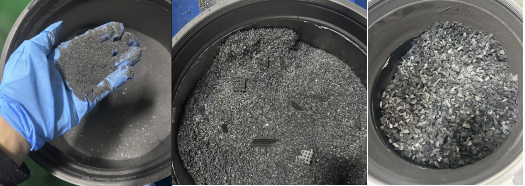

• Η ανάπτυξη ολοκληρώθηκε με πρώτη ύλη 0,5 mm
• Η ανάπτυξη ολοκληρώθηκε με πρώτη ύλη 1-2mm αυτοπολλαπλασιαζόμενης μεθόδου
• Η ανάπτυξη ολοκληρώθηκε με πρώτη ύλη CVD 4-10mm

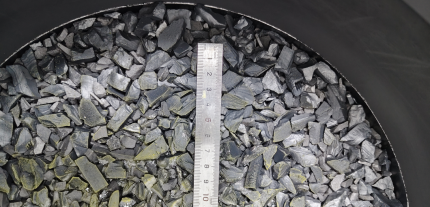

Όπως φαίνεται στο παραπάνω διάγραμμα, η αύξηση του μεγέθους των σωματιδίων της πρώτης ύλης βοηθά στην καταστολή της προτιμησιακής εξάτμισης του συστατικού Si στην πρώτη ύλη, καθιστώντας τη σύνθεση της αέριας φάσης κατά τη διάρκεια ολόκληρης της διαδικασίας ανάπτυξης πιο σταθερή και αντιμετωπίζοντας το ζήτημα της γραφιτοποίησης της πρώτης ύλης. Υλικά CVD με μεγάλα σωματίδια, ειδικά πρώτες ύλες με μέγεθος μεγαλύτερο από 8 mm, αναμένεται να λύσουν πλήρως το πρόβλημα της γραφιτοποίησης, εξαλείφοντας έτσι το ελάττωμα της ενθυλάκωσης άνθρακα στο υπόστρωμα.

Συμπέρασμα και προοπτική

Η στοιχειομετρική πρώτη ύλη SiC με μεγάλα σωματίδια, υψηλής καθαρότητας, που συντίθεται με τη μέθοδο CVD, με την εγγενή χαμηλή αναλογία επιφάνειας προς όγκο, παρέχει μια εξαιρετικά σταθερή και ελεγχόμενη πηγή εξάχνωσης για ανάπτυξη μονοκρυστάλλου SiC χρησιμοποιώντας τη μέθοδο PVT. Αυτό δεν είναι μόνο μια αλλαγή στη μορφή της πρώτης ύλης, αλλά και ουσιαστικά αναδιαμορφώνει και βελτιστοποιεί το θερμοδυναμικό και κινητικό περιβάλλον της μεθόδου PVT.

Τα πλεονεκτήματα της εφαρμογής μεταφράζονται άμεσα σε:

• Υψηλότερη ποιότητα μονοκρυστάλλου: Δημιουργία βάσης υλικού για την παραγωγή υποστρωμάτων χαμηλών ελαττωμάτων κατάλληλων για συσκευές υψηλής τάσης και υψηλής ισχύος, όπως MOSFET και IGBT.
• Καλύτερη οικονομία διεργασιών: Βελτίωση της σταθερότητας του ρυθμού ανάπτυξης, της χρήσης πρώτων υλών και της απόδοσης της διαδικασίας, συμβάλλοντας στη μείωση της δαπανηρής τιμής του υποστρώματος SiC και προωθώντας την ευρεία υιοθέτηση των κατάντη εφαρμογών.
• Μεγαλύτερο μέγεθος κρυστάλλου: Οι σταθερές συνθήκες διεργασίας είναι πιο ευνοϊκές για την εκβιομηχάνιση μονοκρυστάλλων SiC 8 ιντσών και μεγαλύτερων.
