Πώς αποτίθεται η επίστρωση καρβιδίου του πυριτίου CVD στον γραφίτη;

A Επικάλυψη καρβιδίου του πυριτίου CVD (SiC).σχηματίζεται με την έκθεση ενός θερμαινόμενου συστατικού γραφίτη σε ελεγχόμενα πρόδρομα αέρια μέσα σε έναν αντιδραστήρα εναπόθεσης χημικών ατμών. Τα δραστικά είδη φτάνουν στην επιφάνεια του γραφίτη, όπου το SiC πυρηνώνεται και αναπτύσσεται σε ένα πυκνό πολυκρυσταλλικό στρώμα. Για τους υποδοχείς ημιαγωγών και τους φορείς πλακιδίων, η επιτυχής εναπόθεση εξαρτάται από την καθαρότητα του γραφίτη, την προετοιμασία της επιφάνειας, τη θερμοκρασία, την πίεση, τη χημεία αερίων, τη μεταφορά μάζας, τη γεωμετρία και τη συμβατότητα θερμικής διαστολής.

Ο στόχος δεν είναι απλώς η «κάλυψη» του γραφίτη, αλλά η δημιουργία μιας επιφάνειας διεργασίας υψηλής καθαρότητας με ελεγχόμενο πάχος, τραχύτητα, στοιχειομετρία και ακεραιότητα διεπαφής.

1. Από το υπόστρωμα γραφίτη σε μια επιφάνεια έτοιμη για CVD

Η διαδικασία ξεκινά με την επιλογή υποστρώματος, τη μηχανική κατεργασία και τον καθαρισμό.Ισοστατικός γραφίτης υψηλής καθαρότηταςχρησιμοποιείται συνήθως επειδή συνδυάζει μηχανική κατεργασία, θερμική σταθερότητα και σχετικά ομοιόμορφη μικροδομή.

Οι βασικοί παράγοντες υποστρώματος περιλαμβάνουν την καθαρότητα, την πυκνότητα, το πορώδες, τη δομή των κόκκων και τον συντελεστή θερμικής διαστολής (CTE). Για τους υποδοχείς και τους φορείς πλακιδίων, η ακρίβεια μηχανικής κατεργασίας είναι εξίσου σημαντική, επειδή το βάθος του θύλακα, η επιπεδότητα, η γεωμετρία των άκρων και το πάχος του τοιχώματος μπορούν να επηρεάσουν τη ροή του αερίου και την τελική θερμική συμπεριφορά.

Μια απλοποιημένη ακολουθία είναι:

Επιλογή γραφίτη → Επεξεργασία ακριβείας → Καθαρισμός → Προετοιμασία επιφάνειας → Εναπόθεση CVD → Επιθεώρηση

Πριν από την εναπόθεση, η επιφάνεια πρέπει να είναι καθαρή και κατάλληλη για πυρήνωση. Η μόλυνση, τα χαλαρά σωματίδια ή οι τοπικές επιφανειακές βλάβες μπορεί να διαταράξουν την πρώιμη ανάπτυξη του SiC και αργότερα να γίνουν αδύναμες περιοχές, τρύπες ή μη ομοιόμορφες περιοχές. Η προετοιμασία του υποστρώματος και η εναπόθεση επίστρωσης θα πρέπει επομένως να αντιμετωπίζονται ως μια ολοκληρωμένη διαδικασία.

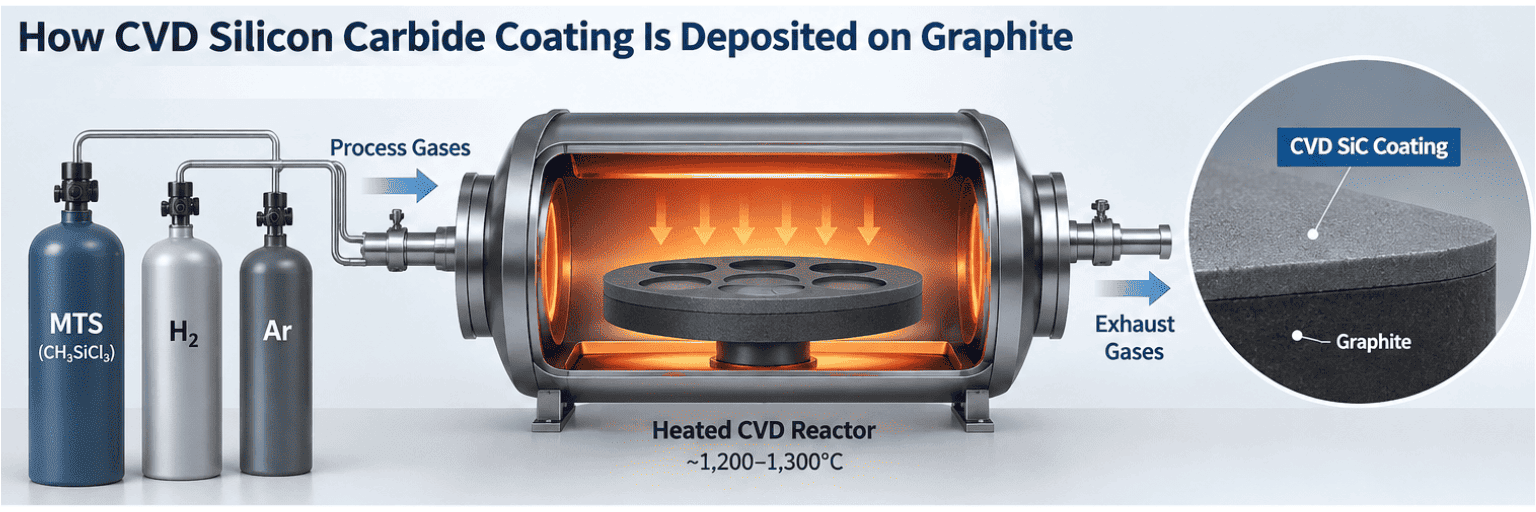

2. Πώς σχηματίζεται το SiC στον αντιδραστήρα CVD

Μια ευρέως μελετημένη διαδρομή χρησιμοποιείμεθυλοτριχλωροσιλάνιο (MTS, CH3SiCl3)ως πρόδρομος πυριτίου και άνθρακα μιας πηγής, με υδρογόνο και συχνά αργό στο σύστημα αερίων. Σε υψηλή θερμοκρασία, το MTS αποσυντίθεται μέσω αντιδράσεων αέριας φάσης και επιφάνειας. Τα δραστικά είδη μεταφέρονται μέσω του οριακού στρώματος, προσροφούνται στην καυτή επιφάνεια γραφίτη, αντιδρούν και σχηματίζουν στερεό SiC ενώ τα πτητικά υποπροϊόντα απομακρύνονται.

Η ακολουθία εναπόθεσης μπορεί να απλοποιηθεί ως εξής:

Παράδοση προδρόμου → Μεταφορά αερίου → Διάχυση οριακού στρώματος → Προσρόφηση επιφάνειας → Πυρήνωση → Ανάπτυξη κόκκων

Η εμπορική εναπόθεση CVD SiC σε γραφίτη πραγματοποιείται συνήθως παραπάνω περίπου1.200°C; Η SGL Carbon αναφέρει ένα τυπικό εύρος1.200–1.300°Cγια τη διαδικασία του.

Α 2026Επιστημονικές Εκθέσειςμελέτη χρησιμοποιώντας ένα σύστημα MTS-H2 που εξετάστηκε1.100–1.350°Cκαι εντόπισε μια μετάβαση κοντά1.180°Cμεταξύ ισχυρότερου ελέγχου της επιφανειακής αντίδρασης και ενός καθεστώτος όπου η μεταφορά και η διάχυση γίνονται όλο και πιο σημαντικές.

Σε χαμηλότερη θερμοκρασία, η κινητική της επιφανειακής αντίδρασης μπορεί να περιορίσει την εναπόθεση. Καθώς η θερμοκρασία αυξάνεται, η αποσύνθεση των πρόδρομων ουσιών επιταχύνεται. Μόλις οι επιφανειακές αντιδράσεις είναι αρκετά γρήγορες, η μεταφορά των αντιδρώντων ειδών μέσω του οριακού στρώματος αερίου γίνεται πιο σημαντική.

Για πολύπλοκους υποδοχείς, η ομοιομορφία επικάλυψης είναι επομένως επίσης απρόβλημα ρευστοδυναμικής.

3. Τι ελέγχει την ανάπτυξη, το πάχος και την ομοιομορφία;

Η ποιότητα του CVD SiC καθορίζεται από πολλές συζευγμένες μεταβλητές, όχι από μία «καλύτερη» θερμοκρασία.

Η θερμοκρασία επηρεάζει έντονα τη μορφολογία. Στη μελέτη του 2026, η εναπόθεση πλησιάζει1.200°Cπαρήγαγε πυκνούς, καλά καθορισμένους κόκκους β-SiC υπό τις δοκιμασμένες συνθήκες, ενώ η υπερβολική θερμοκρασία προώθησε πιο χονδρές δομές.

Η σύνθεση του αερίου είναι εξίσου σημαντική. Σε ένα σύστημα MTS-H2, η αναλογία υδρογόνου προς MTS αλλάζει τις οδούς αντίδρασης που περιέχουν άνθρακα και πυρίτιο. Η αναφερόμενη μελέτη έλαβε σχεδόν στοιχειομετρικό Si/C σε έναΜοριακή αναλογία H2/MTS περίπου 10υπό τους όρους του· Αυτό θα πρέπει να αντιμετωπίζεται ως ερευνητικό παράδειγμα, όχι ως καθολική βιομηχανική συνταγή.

Η πίεση και η ταχύτητα του αερίου επηρεάζουν τον τρόπο με τον οποίο τα αντιδρώντα είδη φτάνουν σε πολύπλοκα χαρακτηριστικά. Οι αιχμηρές γωνίες, οι βαθιές τσέπες, οι αυλακώσεις και οι θωρακισμένες επιφάνειες μπορούν να δημιουργήσουν διαφορετικές τοπικές συνθήκες οριακής στρώσης, επομένως μια ομοιόμορφη επίστρωση σε ένα επίπεδο κουπόνι μπορεί να γίνει ανομοιόμορφη σε έναν υποδοχέα πολλαπλών τσεπών.

Αυτός είναι ο λόγοςCFD και βελτιστοποίηση ροής αντιδραστήραείναι χρήσιμα για πολύπλοκα μέρη ημιαγωγών.

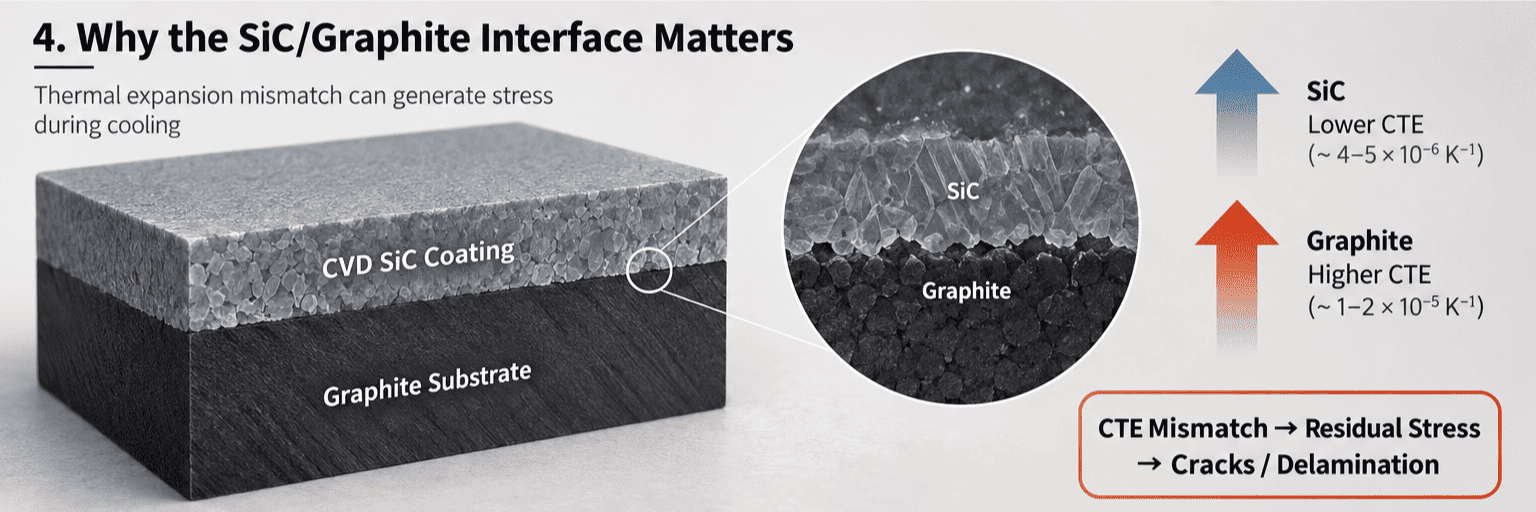

4. Γιατί έχει σημασία η διεπαφή SiC/Γραφίτη

Η διεπαφή SiC/γραφίτη είναι ένας σημαντικός καθοριστικός παράγοντας της διάρκειας ζωής της επίστρωσης.

Το SiC εναποτίθεται σε υψηλή θερμοκρασία και το συστατικό υφίσταται αργότερα επαναλαμβανόμενη θέρμανση και ψύξη κατά τη διάρκεια της επιταξίας ή του MOCVD. Επειδή ο γραφίτης και το SiC δεν διαστέλλονται πανομοιότυπα, αναπτύσσεται θερμική καταπόνηση κατά την ψύξη και την ανακύκλωση.

Μια απλοποιημένη διαδρομή αποτυχίας είναι:

Αναντιστοιχία CTE + Υπολειμματική καταπόνηση → Μικρορωγμή → Αποκόλληση → Σωματίδια / Εκτεθειμένος γραφίτης

Ο καλός σχεδιασμός επίστρωσης απαιτεί επομένως ένα βαθμό γραφίτη με κατάλληλη συμπεριφορά θερμικής διαστολής, ελεγχόμενη κατάσταση επιφάνειας και μια διαδικασία εναπόθεσης που αποφεύγει την υπερβολική καταπόνηση.

Α 2026Ceramics InternationalΗ μελέτη που εξέτασε το CVD SiC σε γραφίτη έδειξε επίσης ότι η θερμοκρασία εναπόθεσης επηρεάζει τη μικροδομή της επίστρωσης και τη διεπιφανειακή πρόσφυση.

Το πάχος παίζει επίσης ρόλο. Ένα παχύτερο στρώμα μπορεί να αυξήσει το προστατευτικό φράγμα, αλλά μπορεί επίσης να αλλάξει τις διαστάσεις των εξαρτημάτων και να αυξήσει τη συσσωρευμένη πίεση. Για εξαρτήματα ημιαγωγών, το πάχος της επίστρωσης πρέπει επομένως να λαμβάνεται υπόψη μαζί με τη γεωμετρία, την επιπεδότητα, το φινίρισμα της επιφάνειας και τους αναμενόμενους θερμικούς κύκλους.

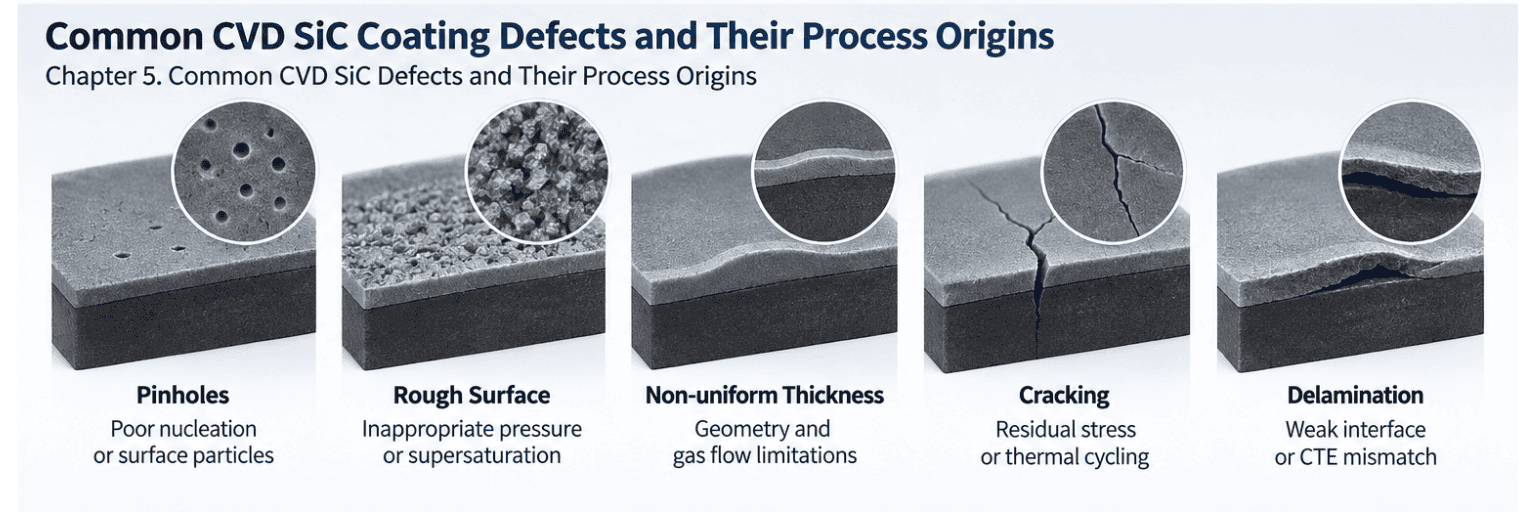

5. Κοινά ελαττώματα CVD SiC και η προέλευση της διεργασίας τους

Τα ελαττώματα της επίστρωσης γίνονται καλύτερα κατανοητά συνδέοντας το ορατό σύμπτωμα με τον μηχανισμό ανάπτυξής του.

Σκαλοπάτια, γωνίες, τυφλές περιοχές και τσέπες γκοφρέτας μπορεί να διαταράξουν τη ροή του αερίου. Εάν τα αντιδρώντα είδη εξαντληθούν πριν φτάσουν σε μια θωρακισμένη περιοχή, ο ρυθμός τοπικής εναπόθεσης μπορεί να μειωθεί. Αντίθετα, ο τοπικά υψηλός υπερκορεσμός μπορεί να προάγει την τραχιά ή επιρρεπή σε ελαττώματα ανάπτυξη.

Ο στόχος δεν είναι το υψηλότερο ποσοστό κατάθεσης. Η επίστρωση ημιαγωγών απαιτεί ισορροπία μεταξύπυκνότητα, καθαρότητα, στοιχειομετρία, τραχύτητα επιφάνειας, ομοιομορφία πάχους και ακεραιότητα διεπαφής.

Αυτό είναι ιδιαίτερα σημαντικό για φορείς MOCVD πολλαπλών θηκών και υποδοχείς επιταξίας, όπου μπορεί να υπάρχουν διαφορετικές συνθήκες τοπικής ροής στο ίδιο εξάρτημα.

6. Από την επίστρωση CVD σε ένα εξάρτημα ποιότητας ημιαγωγού

Μετά την εναπόθεση, η επίστρωση θα πρέπει να αξιολογηθεί ως μέρος του τελικού συστατικού και όχι ως απομονωμένο υλικό.

Ανάλογα με την αίτηση, τα προσόντα μπορεί να περιλαμβάνουν:

l Dδιαστατική επιθεώρηση και επιπεδότητα.

l Cπάχος βρώσης και ομοιομορφία πάχους.

l Sτραχύτητα επιφάνειας?

l MΙκροσκοπία για ρωγμές, τρύπες ή μη φυσιολογικούς κόκκους.

l Pανάλυση hase ή μικροδομής.

l Pεπαλήθευση της πρωτοτυπίας·

l Tτεκμηρίωση αγωνιστικότητας και επιθεώρησης.

Για επιταξία και MOCVD, η επίστρωση πρέπει επίσης να επιβιώσει στο πραγματικό περιβάλλον διεργασίας. Μια επίστρωση που φαίνεται αποδεκτή αμέσως μετά την εναπόθεση μπορεί να εξακολουθήσει να αποικοδομείται υπό επαναλαμβανόμενους θερμικούς κύκλους, επιθετική χημεία καθαρισμού ή τοπικές συνθήκες αντιδραστήρα.

Επομένως, η μηχανική αλυσίδα μπορεί να συνοψιστεί ως εξής:

Συνταγή CVD → Δομή επίστρωσης → Ποιότητα διεπαφής → Γεωμετρία εξαρτημάτων → Θερμική / Χημική σταθερότητα → Απόδοση διεργασίας γκοφρέτας

Αυτή η σχέση εξηγεί γιατί η επίστρωση CVD SiC πρέπει να προσδιορίζεται με χρήσηπαράμετροι που σχετίζονται με την απόδοση και όχι μόνο το ονομαστικό πάχος επίστρωσης.

Για έναν υποδοχέα ή έναν φορέα γκοφρέτας, η ποιότητα επίστρωσης πρέπει τελικά να συνεργάζεται με την ποιότητα γραφίτη, τη μηχανική κατεργασία ακριβείας και τη γεωμετρία εξαρτημάτων για να υποστηρίξει τη σταθερή θερμική συμπεριφορά, τη χαμηλή μόλυνση και την επαναλαμβανόμενη επεξεργασία ημιαγωγών.

FAQ / RFQ

1. Ποιος πρόδρομος χρησιμοποιείται συνήθως για την επίστρωση CVD SiC σε γραφίτη;
Το μεθυλοτριχλωροσιλάνιο (MTS) έχει μελετηθεί ευρέως επειδή περιέχει πυρίτιο και άνθρακα. Η πραγματική χημεία παραγωγής και οι συνταγές εναπόθεσης διαφέρουν ανάλογα με τον κατασκευαστή, τον αντιδραστήρα και την εφαρμογή.

2. Ποια θερμοκρασία χρησιμοποιείται για την εναπόθεση CVD SiC σε γραφίτη;
Οι εμπορικές και ερευνητικές διεργασίες λειτουργούν συνήθως πάνω από 1.200°C, αλλά η βέλτιστη θερμοκρασία εξαρτάται από το σχεδιασμό του αντιδραστήρα, την πίεση, τη χημεία των προδρόμων, την ποιότητα γραφίτη και την απαιτούμενη δομή επίστρωσης.

3. Τι ελέγχει την ομοιομορφία του πάχους της επίστρωσης SiC;
Ροή αερίου, πίεση, γεωμετρία συστατικών, χρόνος εναπόθεσης, κατανομή θερμοκρασίας και μεταφορά προδρόμου όλης της ύλης. Οι βαθιές τσέπες, οι γωνίες και οι θωρακισμένες επιφάνειες είναι ιδιαίτερα ευαίσθητες στις τοπικές συνθήκες μεταφοράς μάζας.

4. Γιατί η επίστρωση CVD SiC μπορεί να σπάσει ή να αποκολληθεί;
Τυπικοί παράγοντες που συμβάλλουν περιλαμβάνουν υπολειπόμενη τάση, αναντιστοιχία γραφίτη/SiC CTE, ανεπαρκή προετοιμασία διεπαφής, μικροδομικά ελαττώματα επίστρωσης και επαναλαμβανόμενο θερμικό κύκλο.

5. Ποιες πληροφορίες πρέπει να παρέχονται για ένα RFQ επίστρωσης CVD SiC;
Παρέχετε το δισδιάστατο σχέδιο ή το τρισδιάστατο μοντέλο, τη λειτουργία εξαρτήματος, το μοντέλο αντιδραστήρα, τις συνθήκες διεργασίας, τις απαιτήσεις γραφίτη, το πάχος της επίστρωσης, την τραχύτητα επιφάνειας, τις ανοχές διαστάσεων, τις απαιτήσεις επιθεώρησης και την απαιτούμενη ποσότητα.
