Γιατί ο γραφίτης επικαλύπτεται με καρβίδιο του πυριτίου για την επιταξία ημιαγωγών;

Στην επιταξία ημιαγωγών, ο γραφίτης σπάνια επιλέγεται απλώς και μόνο επειδή αντέχει σε υψηλή θερμοκρασία. Η πραγματική του αξία έγκειται στον συνδυασμό της μηχανικής ικανότητας, της θερμικής απόκρισης, της ηλεκτρικής συμπεριφοράς και της ικανότητας σχηματισμού σύνθετων συστατικών του αντιδραστήρα, όπως υποδοχείς βαρελιού, υποδοχείς τηγανίτας, θήκες μονής γκοφρέτας και φορείς MOCVD. Ωστόσο, η ίδια επιφάνεια γραφίτη που παρέχει αυτά τα πλεονεκτήματα δεν είναι πάντα κατάλληλη για άμεση και επαναλαμβανόμενη έκθεση στο περιβάλλον της επιταξίας. Αυτός είναι ο λόγος για τον οποίο πολλά κρίσιμα εξαρτήματα γραφίτη προστατεύονται με ένα πυκνόΕπικάλυψη καρβιδίου του πυριτίου που εναποτίθεται με χημικούς ατμούς, δημιουργώντας αυτό που συνήθως περιγράφεται ωςΓραφίτης επικαλυμμένος με SiC.

Η ιδέα της μηχανικής είναι απλή αλλά σημαντική: το σώμα γραφίτη παρέχει τη δομική και θερμική πλατφόρμα, ενώ το στρώμα CVD SiC γίνεται η επιφάνεια που βλέπει τη διαδικασία. Το προκύπτον εξάρτημα πρέπει επομένως να θεωρείται ως ένα ολοκληρωμένο σύστημα υλικού παρά ως γραφίτης με προαιρετικό προστατευτικό στρώμα.

Γιατί ο γραφίτης παραμένει σημαντικός στους αντιδραστήρες Epitaxy

Ένας υποδοχέας επιταξίας εκτελεί πολύ περισσότερη δουλειά από το να κρατά απλώς μια γκοφρέτα. Καθορίζει τη μηχανική θέση του πλακιδίου, συμμετέχει στη μεταφορά θερμότητας και, ανάλογα με το σχεδιασμό του αντιδραστήρα, αλληλεπιδρά με την περιστροφή, τη θέρμανση επαγωγής και τη ροή αερίου. Μικρές αλλαγές στο βάθος της τσέπης, την επιπεδότητα, το προφίλ επιφάνειας ή τη θερμική συμπεριφορά μπορούν να αλλάξουν το τοπικό περιβάλλον πλακιδίων και τελικά να επηρεάσουν την επιταξιακή ομοιομορφία.

Αυτή η απαίτηση εξηγεί τη συνεχιζόμενη χρήση λεπτόκοκκου και ισοστατικού γραφίτη. Ο γραφίτης μπορεί να κατεργαστεί με ακρίβεια σε γεωμετρίες που θα ήταν πολύ πιο δύσκολο ή ακριβό να κατασκευαστεί από πολλά πυκνά κεραμικά υλικά. Παρέχει επίσης θερμικά και ηλεκτρικά χαρακτηριστικά συμβατά με αρκετές ιδέες αντιδραστήρα θερμού τοιχώματος και επαγωγής.

Για εμπορικό πυρίτιο καιSiC επιταξία, Η SGL Carbon προσδιορίζει τον ισοστατικό γραφίτη υψηλής αντοχής ως το βασικό υλικό για επικαλυμμένους υποδοχείς και σημειώνει ότι η ποιότητα του υλικού δεκτικού έχει άμεση επίδραση στην ποιότητα του επιταξιακού στρώματος. Ως εκ τούτου, οι αυστηρές ανοχές διαστάσεων, η ομοιογενής επίστρωση και η καθαρότητα αντιμετωπίζονται ως συνδεδεμένες απαιτήσεις και όχι ως ανεξάρτητες προδιαγραφές.

Η δυσκολία είναι ότι ένα υλικό κατάλληλο για την κατασκευή του θερμικού σώματος δεν είναι απαραίτητα η βέλτιστη επιφάνεια για επαφή με την ατμόσφαιρα της διεργασίας. Αυτή η διάκριση είναι ο θεμελιώδης λόγος για την εφαρμογή καρβιδίου του πυριτίου.

Γιατί ο γυμνός γραφίτης δεν είναι μια ιδανική επιφάνεια που αντιμετωπίζει τη διαδικασία

A συστατικό γυμνού γραφίτηλειτουργεί σε περιβάλλον που περιέχει υψηλές θερμοκρασίες, αντιδραστικά πρόδρομα αέρια και επαναλαμβανόμενη θέρμανση και ψύξη. Κάτω από αυτές τις συνθήκες, η επιφάνεια μπορεί σταδιακά να γίνει μέρος της χημείας του αντιδραστήρα.

Στην επιταξία καρβιδίου του πυριτίου αυτό το ζήτημα είναι ιδιαίτερα σαφές. Η δημοσιευμένη εργασία για το SiC CVD με βάση το χλωρίδιο περιγράφει υποδοχείς γραφίτη επικαλυμμένους με SiC ειδικά για την πρόληψη της απελευθέρωσης ακαθαρσιών και πρόσθετων υδρογονανθράκων από τον καυτό γραφίτη κατά την ανάπτυξη. Η ίδια εργασία αναφέρει ότι η αποικοδόμηση της επικάλυψης SiC σε θερμά σημεία μπορεί να επηρεάσει την αναπαραγωγιμότητα από το run-to-run, υποδεικνύοντας ότι η κατάσταση της επιφάνειας του υποδοχέα μπορεί να γίνει μέρος της ίδιας της διαδικασίας.

Ο κίνδυνος είναι επομένως ευρύτερος από την απλή οξείδωση. Η άμεση έκθεση μπορεί να οδηγήσει σε χημική επίθεση, προοδευτική τραχύτητα της επιφάνειας, απελευθέρωση σωματιδίων, έκθεση σε ίχνη ακαθαρσιών ή ανεπιθύμητες αντιδράσεις μεταξύ του γραφίτη και του αερίου διεργασίας. Οι κύκλοι καθαρισμού μπορούν να εισαγάγουν έναν άλλο μηχανισμό τάσης επειδή το ίδιο συστατικό πρέπει επανειλημμένα να επιβιώνει τόσο στη χημεία εναπόθεσης όσο και στη χημεία καθαρισμού θαλάμου.

Για την παραγωγή ημιαγωγών, αυτό δημιουργεί έναν ανεπιθύμητο βρόχο ανάδρασης. Η επιφανειακή αποικοδόμηση αλλάζει την κατάσταση του υποδοχέα. ένας μεταβαλλόμενος υποδοχέας μπορεί να τροποποιήσει το τοπικό χημικό και θερμικό όριο γύρω από τη γκοφρέτα. και ένα μεταβαλλόμενο όριο μπορεί να μειώσει την επαναληψιμότητα της διαδικασίας.

Ως εκ τούτου, ο σκοπός της επίστρωσης γραφίτη δεν είναι απλώς να κάνει το εξάρτημα «πιο ανθεκτικό στη διάβρωση». Είναι να κρατήσει τοτο όριο που αντιμετωπίζει η διαδικασία είναι πιο σταθερό με την πάροδο του χρόνου.

Το CVD SiC ως λειτουργική διεπαφή μεταξύ του γραφίτη και της διαδικασίας

Μια επίστρωση CVD SiC δημιουργεί μια πυκνή επιφάνεια καρβιδίου του πυριτίου πάνω από το επεξεργασμένο σώμα γραφίτη. Οι εμπορικές επικαλύψεις SiC συνήθως εναποτίθενται με εναπόθεση χημικών ατμών σε θερμοκρασίες πάνω από περίπου 1.200°C. Η SGL Carbon αναφέρει τυπικές θερμοκρασίες εναπόθεσης 1.200–1.300°C και τονίζει συγκεκριμένα ότι η συμπεριφορά θερμικής διαστολής του υποστρώματος γραφίτη πρέπει να ταιριάζει με την επίστρωση για να ελαχιστοποιηθεί η θερμική καταπόνηση.

Μόλις αποτεθεί, το στρώμα SiC λειτουργεί ως λειτουργική διεπαφή μεταξύ του γραφίτη και της ατμόσφαιρας του αντιδραστήρα. Η χημική του αντοχή μειώνει την άμεση επίθεση στον υποκείμενο άνθρακα. Η πυκνότητά του περιορίζει την άμεση έκθεση του γραφίτη στο περιβάλλον της διεργασίας. Η υψηλή καθαρότητά του παρέχει μια πιο ελεγχόμενη επιφάνεια κοντά στη γκοφρέτα και η μηχανική του ακεραιότητα συμβάλλει στη μείωση της παραγωγής σωματιδίων που σχετίζεται με τη διάβρωση.

Αυτά τα πλεονεκτήματα εξαρτώνται από το ότι η επίστρωση παραμένει ανέπαφη. Μια επίστρωση με κακή ομοιομορφία πάχους, τοπικές τρύπες, υπολειπόμενη τάση ή ασθενή πρόσφυση μπορεί τελικά να ραγίσει ή να αποκολληθεί. Όταν συμβεί αυτό, ο γραφίτης εκτίθεται ξανά και η προστατευτική λειτουργία χάνεται τοπικά.

Για το λόγο αυτό, το πάχος της επίστρωσης από μόνο του δεν είναι μια σημαντική μέτρηση ποιότητας. Οι πιο χρήσιμες μηχανικές παράμετροι είναι ο συνδυασμός τωνκαθαρότητα, πυκνότητα, τραχύτητα επιφάνειας, ομοιομορφία πάχους, μικροδομή, συμβατότητα υποστρώματος και ακεραιότητα διεπαφής.

Η Mersen ακολουθεί την ίδια προσέγγιση υλικού-συστήματος στην καθοδήγηση εξοπλισμού ημιαγωγών. Περιγράφει εξαιρετικά καθαρό γραφίτη επικαλυμμένο με SiC για επιταξία και MOCVD και επισημαίνει συγκεκριμένα τη συμβατότητα CTE μεταξύ γραφίτη και καρβιδίου του πυριτίου ως προϋπόθεση για μακροπρόθεσμη ακεραιότητα επίστρωσης.

Πρακτικά, το ιδανικό συστατικό δεν είναι αυτό με το παχύτερο στρώμα SiC. Είναι εκείνη στην οποία η ποιότητα γραφίτη, η αρχιτεκτονική επίστρωσης, οι ανοχές μηχανικής κατεργασίας και οι συνθήκες λειτουργίας είναι αρκετά καλά ταιριασμένες ώστε να παραμένουν σταθερές μέσω επαναλαμβανόμενων κύκλων διεργασίας.

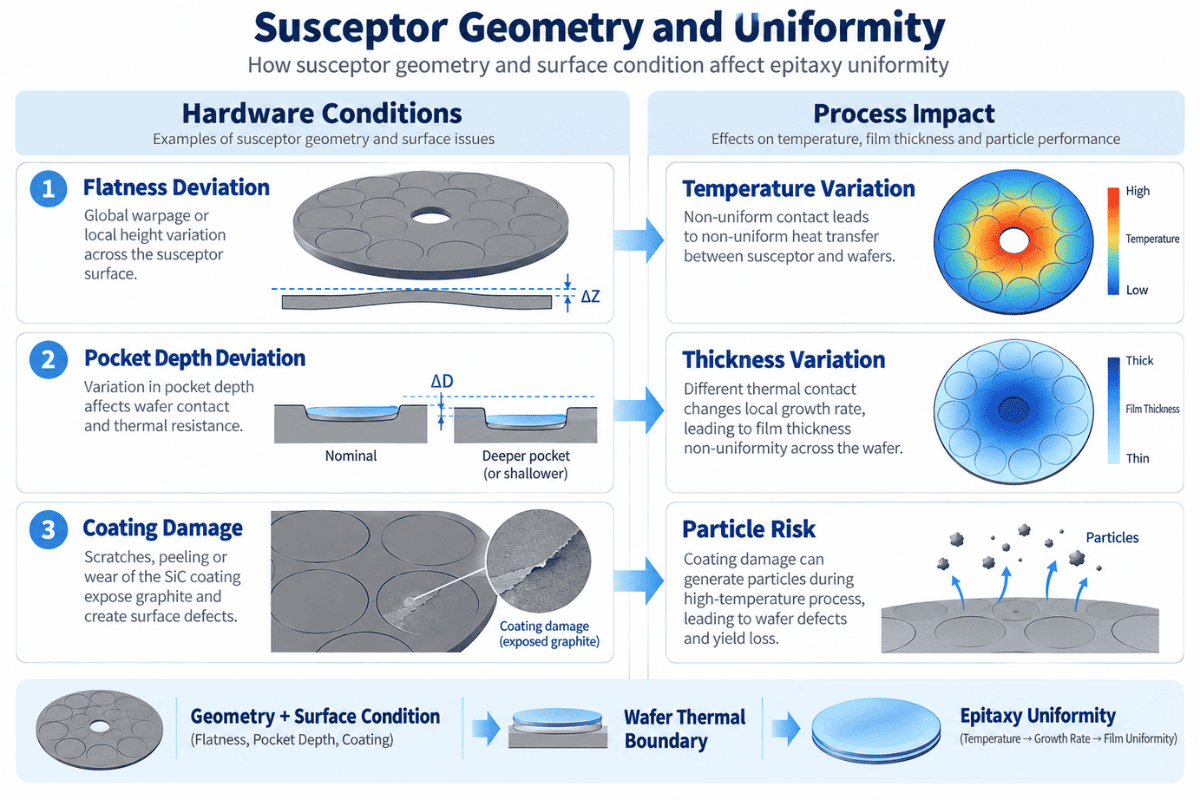

Πώς η γεωμετρία και η επιπεδότητα του υποδοχέα επηρεάζουν την ομοιομορφία της θερμοκρασίας του πλακιδίου;

Η τιμή ενός επικαλυμμένου με SiC υποδοχέα γίνεται πιο ξεκάθαρη όταν το συστατικό θεωρείται ως μέρος του θερμικού πεδίου και όχι απλώς ως αναλώσιμο.

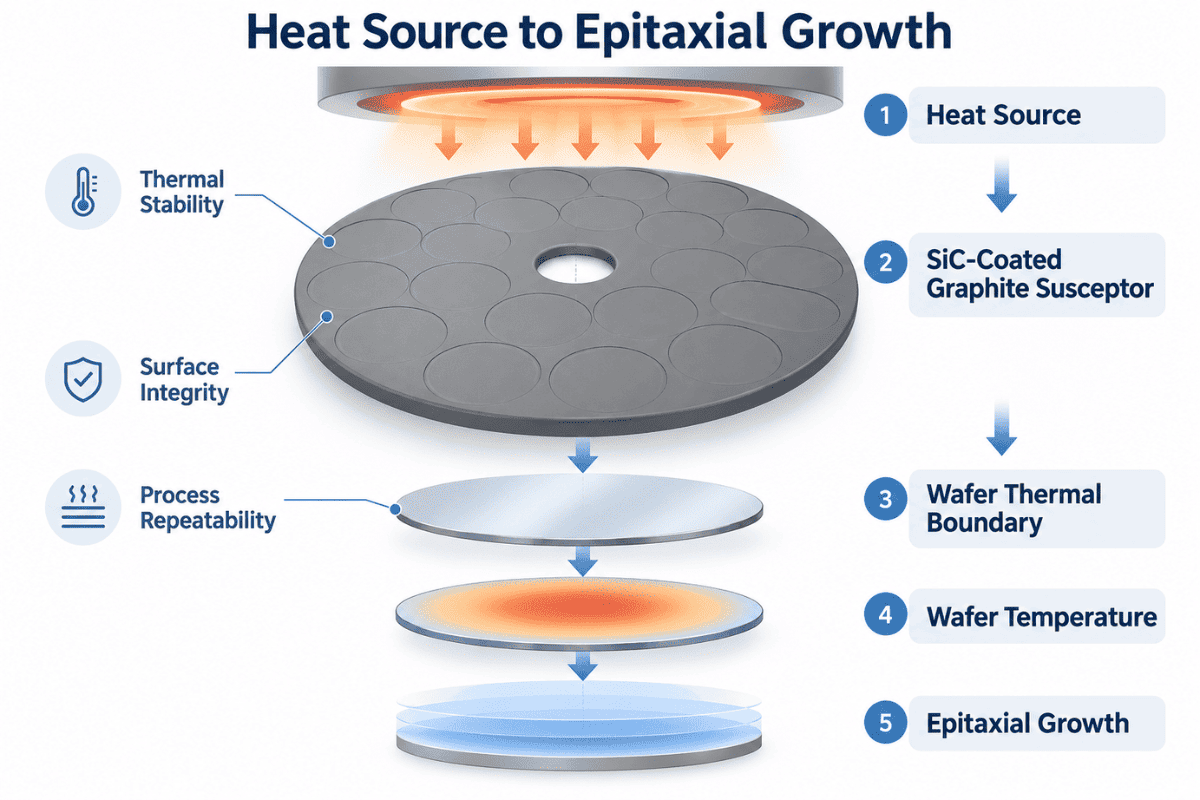

Η ενεργειακή διαδρομή σε ένα απλοποιημένο σύστημα επιταξίας μπορεί να αναπαρασταθεί ως:

Πηγή θερμότητας → Επικάλυψη γραφίτη με επικάλυψη SiC → Θερμικό όριο πλακιδίων → Θερμοκρασία γκοφρέτας → Επιταξιακή ανάπτυξη

Κάθε διεπαφή έχει σημασία. Εάν ο υποδοχέας παραμορφωθεί, εάν οι θύλακες αλλάξουν διάσταση, εάν συσσωρευτούν εναποθέσεις ανομοιόμορφα ή εάν η επικάλυψη αποτύχει τοπικά, οι συνθήκες που αντιμετωπίζει η γκοφρέτα μπορεί να αλλάξουν ακόμη και όταν η ονομαστική συνταγή του αντιδραστήρα παραμένει αμετάβλητη.

Αυτός είναι ο λόγος για τον οποίο η μηχανική κατεργασία ακριβείας και η ποιότητα επίστρωσης συνδέονται στενά. Το SGL Carbon δίνει έμφαση στο προφίλ τσέπης, την επιπεδότητα, το φινίρισμα της επιφάνειας, την καθαρότητα και την ομοιογενή επίστρωση SiC για επιθέτες πυριτίου και επίσης συνδέει τις ιδιότητες του υποδοχέα με την ποιότητα της επιταξιακής στρώσης.

Μια παρόμοια σχέση υπάρχει στο MOCVD. Οι φορείς πλακιδίων περιστρέφουν τα υποστρώματα μέσω ενός ελεγχόμενου θερμικού και προδρόμου πεδίου και η θερμική συμπεριφορά του φορέα συμβάλλει στην κατανομή της θερμοκρασίας του πλακιδίου. Η SGL Carbon σημειώνει ότι γραφίτης υψηλής καθαρότητας, ομοιογενείς επικαλύψεις SiC και αυστηρές ανοχές διαστάσεων χρησιμοποιούνται για τον έλεγχο της απόδοσης του φορέα σε εφαρμογές MOCVD που σχετίζονται με LED και GaN.

Ως εκ τούτου, θα ήταν ανακριβής ο ισχυρισμός ότι η επίστρωση SiC από μόνη της «βελτιώνει την επιταξιακή απόδοση». Το πιο αξιόπιστο συμπέρασμα μηχανικής είναι ότι ένα σταθερό, καλά σχεδιασμένο εξάρτημα γραφίτη επικαλυμμένο με SiC βοηθά στη διατήρηση τουθερμικές, χημικές και οριακές συνθήκες μόλυνσηςαπαιτείται για επαναλαμβανόμενη επιταξία.

Αυτή η διάκριση είναι σημαντική τόσο για την τεχνική ακρίβεια όσο και για τα προσόντα του προμηθευτή.

Γιατί οι απαιτήσεις διαφέρουν μεταξύ πυριτίου και επιταξίας SiC

Η έννοια του υποκείμενου υλικού είναι παρόμοια για την επιταξία πυριτίου και SiC, αλλά η σοβαρότητα του περιβάλλοντος λειτουργίας είναι διαφορετική.

Στην επιταξία πυριτίου, οι επικαλυμμένοι υποδοχείς υψηλής καθαρότητας πρέπει να διατηρούν ακρίβεια διαστάσεων, θερμική ομοιομορφία και καθαρή επιφάνεια διεργασίας. Οι εμπορικοί προμηθευτές δίνουν μεγάλη έμφαση στην επιπεδότητα, τη γεωμετρία τσέπης, την ανοχή της μηχανικής κατεργασίας και την ομοιογένεια της επίστρωσης, επειδή ο υποδοχέας αποτελεί μέρος του συστήματος θέρμανσης γκοφρέτας.

Η επίταση SiC συνήθως ασκεί μεγαλύτερη θερμική και χημική πίεση στη θερμή ζώνη. Η ανάπτυξη SiC με βάση το χλωρίδιο, για παράδειγμα, μπορεί να λειτουργήσει σε θερμοκρασίες περίπου 1.570°C σε δημοσιευμένες μελέτες αντιδραστήρων. Κάτω από τέτοιες συνθήκες, η υποβάθμιση της επικάλυψης σε εντοπισμένα θερμά σημεία καθίσταται ιδιαίτερα σημαντική επειδή οι αλλαγές στην επιφάνεια του υποδοχέα μπορούν να επηρεάσουν την αναπαραγωγιμότητα σε πολλαπλές δοκιμές.

Επομένως, το κατάλληλο ερώτημα δεν είναι εάν η επίστρωση SiC είναι «καλύτερη» για μια διαδικασία από μια άλλη. Η σωστή ερώτηση είναι εάν η αρχιτεκτονική επίστρωσης είναι συμβατή με την πραγματικήθερμοκρασία, χημεία αερίων, θερμικός κύκλος, μέθοδος καθαρισμού και γεωμετρία εξαρτημάτων.

Η ίδια λογική ισχύει κατά την αξιολόγηση εναλλακτικών επιστρώσεων όπως το TaC ή όταν εξετάζονται στερεά συστατικά SiC. Η επιλογή υλικού θα πρέπει να ακολουθεί το περιβάλλον της διαδικασίας και όχι μια γενική ιεραρχία υλικού.

Καθορισμός γραφίτη με επίστρωση SiC ως τεχνικό στοιχείο

Μια τεχνικά σημαντική προδιαγραφή ξεκινά με τον αντιδραστήρα και όχι με την επικάλυψη.

Ο προμηθευτής θα πρέπει να κατανοήσει τη διαδικασία της επιταξίας, τη διαμόρφωση του αντιδραστήρα, το μέγεθος πλακών, τη γεωμετρία των εξαρτημάτων, τη θερμοκρασία λειτουργίας, τα αέρια διεργασίας και τη χημεία καθαρισμού πριν καθορίσει τις απαιτήσεις γραφίτη και επίστρωσης. Το σχέδιο του εξαρτήματος θα πρέπει στη συνέχεια να καθορίσει τη γεωμετρία, την επιπεδότητα, τις κρίσιμες διαστάσεις και το φινίρισμα της επιφάνειας. Μόνο αφού γίνουν κατανοητές αυτές οι απαιτήσεις θα πρέπει να οριστικοποιηθούν το πάχος, η ομοιομορφία, η τραχύτητα και τα κριτήρια επιθεώρησης επίστρωσης.

Αυτή η προσέγγιση αλλάζει το RFQ από ένα αίτημα εμπορευμάτων—

«Απόσπασμα αΥποδοχέας γραφίτη με επικάλυψη SiC.»

— σε μια τεχνική προδιαγραφή που βασίζεται στην πραγματική διαδικασία.

Για τα εξαρτήματα επιταξίας, ο στόχος δεν είναι απλώς η μεγιστοποίηση της διάρκειας ζωής της επίστρωσης. Ο στόχος είναι να διατηρηθεί ένα στοιχείο που υποστηρίζεισταθερή θερμοκρασία πλακιδίων, ελεγχόμενη μόλυνση, χαμηλός κίνδυνος σωματιδίων, συνοχή διαστάσεων και επαναλαμβανόμενες συνθήκες ανάπτυξηςκαθ' όλη την προβλεπόμενη περίοδο υπηρεσίας.

FAQ

1. Γιατί ο γραφίτης επικαλύπτεται με καρβίδιο του πυριτίου στην επιταξία;

Ο γραφίτης παρέχει δυνατότητα κατεργασίας και χρήσιμα θερμικά χαρακτηριστικά, ενώ το CVD SiC παρέχει μια χημικά σταθερή, υψηλής καθαρότητας επιφάνεια που αντιμετωπίζει τη διαδικασία. Ο συνδυασμός επιτρέπει σε πολύπλοκους υποδοχείς γραφίτη να λειτουργούν σε απαιτητικά περιβάλλοντα ημιαγωγών.

2. Γιατί να μην χρησιμοποιήσετε γυμνό γραφίτη;

Ο γυμνός γραφίτης μπορεί να αλληλεπιδράσει με αντιδραστικά αέρια, να εκθέσει ακαθαρσίες, να τραχύνει ή να δημιουργήσει σωματίδια με την πάροδο του χρόνου. Μια πυκνή επίστρωση SiC διαχωρίζει τον γραφίτη από την ατμόσφαιρα της διεργασίας.

3.Η επίστρωση SiC εξαλείφει τη μόλυνση;

Όχι. Μειώνει τον κίνδυνο μόλυνσης που σχετίζεται με τον γραφίτη όταν η επίστρωση παραμένει ανέπαφη, αλλά η μόλυνση μπορεί επίσης να προέρχεται από αέρια, επιφάνειες θαλάμου, εναποθέσεις, χειρισμό και άλλα εξαρτήματα του αντιδραστήρα.

4.Επηρεάζει η επίστρωση SiC τη θερμική απόδοση;

Ναί. Η επίστρωση, το υπόστρωμα γραφίτη, η γεωμετρία του εξαρτήματος και η κατάσταση της επιφάνειας μαζί επηρεάζουν το θερμικό όριο μεταξύ του υποδοχέα και του πλακιδίου. Επομένως, η επίστρωση θα πρέπει να αξιολογηθεί ως μέρος του πλήρους συστατικού.

5.Ποιες πληροφορίες πρέπει να περιλαμβάνονται σε μια RFQ;

Ένα χρήσιμο RFQ θα πρέπει να περιλαμβάνει το μοντέλο αντιδραστήρα, τον τύπο της διεργασίας, το μέγεθος πλακών, το σχέδιο εξαρτημάτων, τη θερμοκρασία λειτουργίας, τα αέρια διεργασίας και καθαρισμού, τις απαιτήσεις γραφίτη, τις προδιαγραφές επίστρωσης, τις κρίσιμες ανοχές, το φινίρισμα επιφάνειας, τα κριτήρια επιθεώρησης και την απαιτούμενη ποσότητα.

Αναφορές

1. SGL Carbon. Υποδοχείς γραφίτη και συστατικά για επιταξία πυριτίου και SiC.

2. SGL Carbon. Επικάλυψη SIGRAFINE® SiC.

3. Μέρσεν. Εξοπλισμός διεργασίας ημιαγωγών — Υπερκαθαρός γραφίτης επικαλυμμένος με καρβίδιο του πυριτίου. Pedersen, Η. et αϊ. SiC Epitaxy Growth με χρήση CVD με βάση το χλωρίδιο. Journal of Crystal Growth.
