Τι κάνει τον επικαλυμμένο με SiC υποδοχέα γραφίτη για ASM απαραίτητο για σταθερά αποτελέσματα επιταξίας;

Γιατί έχει σημασία αυτό το στοιχείο στον εξοπλισμό επιταξίας ASM;

Σε μια διαδικασία επιταξίας, ο υποδοχέας κάνει περισσότερα από το να κρατά μια γκοφρέτα στη θέση της. Λειτουργεί ως η φυσική διεπαφή μεταξύ του πλακιδίου, του θερμικού πεδίου, του περιβάλλοντος αντιδραστικού αερίου και της πλατφόρμας εξοπλισμού. Όταν αΥποδοχέας γραφίτη με επίστρωση SiC για ASMαποδίδει καλά, η γκοφρέτα λαμβάνει πιο σταθερή μεταφορά θερμότητας, το περιβάλλον του θαλάμου παραμένει πιο καθαρό και η διαδικασία μπορεί να εκτελεστεί με λιγότερες διακοπές.

Σε πολλές γραμμές παραγωγής, οι μηχανικοί αρχίζουν να παρατηρούν έμμεσα προβλήματα υποδοχέα. Το πρώτο σημάδι μπορεί να μην είναι εμφανώς κατεστραμμένο. Μπορεί να εμφανίζεται ως ασυνέπεια από γκοφρέτα σε γκοφρέτα, ασυνήθιστα σωματίδια, πάχος μεμβράνης μετατόπισης, διακύμανση ειδικής αντίστασης ή βραχύτερος από τον αναμενόμενο κύκλο συντήρησης. Μέχρι τη στιγμή που το εξάρτημα εμφανίζει εμφανές ράγισμα, ξεφλούδισμα ή διάβρωση της επιφάνειας, η διαδικασία μπορεί να έχει ήδη υποστεί επανειλημμένη αστάθεια.

Αυτός είναι ο λόγος για τον οποίο η απόφαση αγοράς δεν πρέπει να επικεντρώνεται μόνο στην τιμή ή στην οπτική ομοιότητα. Ένας κατάλληλοςΥποδοχέας γραφίτη με επίστρωση SiC για ASMπρέπει να ταιριάζει με τη δομή του εξοπλισμού ASM, να επιβιώνει σε επαναλαμβανόμενο θερμικό κύκλο, να αντιστέκεται στα αέρια διεργασίας και να διατηρεί μια καθαρή κατάσταση επιφάνειας κάτω από απαιτητικές επιταξιακές συνθήκες. Για την κατασκευή ημιαγωγών, ένα εξάρτημα χαμηλού κόστους που προκαλεί διακοπή λειτουργίας σπάνια είναι τελικά χαμηλού κόστους.

Ποια προβλήματα αντιμετωπίζουν συνήθως οι αγοραστές με τους συνηθισμένους υποδοχείς;

Πολλοί αγοραστές επικοινωνούν με τους προμηθευτές μόνο αφού έχουν ήδη αντιμετωπίσει προβλήματα παραγωγής. Ο προηγούμενος υποδοχέας τους μπορεί να φαινόταν αποδεκτός στην αρχή, αλλά απέτυχε μετά από αρκετούς κύκλους θέρμανσης και ψύξης. Τα πιο συνηθισμένα προβλήματα σχετίζονται συχνά με την ποιότητα της επίστρωσης, την καθαρότητα του γραφίτη, την ακρίβεια μηχανικής κατεργασίας ή την ανεπαρκή κατανόηση του περιβάλλοντος διαδικασίας του πελάτη.

Ένας υποδοχέας κακής ποιότητας μπορεί να δημιουργήσει μια αλυσιδωτή αντίδραση. Εάν η επίστρωση δεν είναι αρκετά πυκνή, τα διαβρωτικά αέρια μπορούν να επιτεθούν στη βάση του γραφίτη. Εάν η πρόσφυση της επίστρωσης είναι ασθενής, ο θερμικός κύκλος μπορεί να προκαλέσει μικρορωγμές ή ξεφλούδισμα. Εάν οι διαστάσεις δεν ελέγχονται σωστά, το εξάρτημα μπορεί να μην τοποθετηθεί σωστά στο εργαλείο. Εάν το φινίρισμα της επιφάνειας είναι πολύ τραχύ ή ανομοιόμορφο, οι κίνδυνοι σωματιδίων μπορεί να αυξηθούν κατά τη λειτουργία.

• Μόλυνση σωματιδίων:Η χαλαρή επίστρωση, τα ελαττώματα της επιφάνειας ή ο εκτεθειμένος γραφίτης μπορεί να εισάγουν ανεπιθύμητα σωματίδια στον θάλαμο.
• Μικρή διάρκεια ζωής:Η ασθενής πρόσφυση της επίστρωσης μπορεί να οδηγήσει σε πρόωρο ράγισμα, ξεφλούδισμα ή διάβρωση.
• Θερμική ανομοιομορφία:Η κακή συνοχή του υλικού ή η ανακριβής γεωμετρία μπορεί να διαταράξουν την κατανομή θερμότητας σε όλη τη γκοφρέτα.
• Αναντιστοιχία εξοπλισμού:Μικρά σφάλματα διαστάσεων μπορεί να προκαλέσουν δυσκολία εγκατάστασης ή ασταθή υποστήριξη γκοφρέτας.
• Απροσδόκητος χρόνος διακοπής λειτουργίας:Η συχνή αντικατάσταση αυξάνει την πίεση συντήρησης και μειώνει τη διαθεσιμότητα του εξοπλισμού.
• Ασαφής επικοινωνία προμηθευτή:Ορισμένοι προμηθευτές πωλούν ένα γενικό προϊόν χωρίς να ρωτούν αρκετά σχετικά με τις συνθήκες διαδικασίας, το μέγεθος της γκοφρέτας, το μοντέλο εξοπλισμού ή τις απαιτήσεις επίστρωσης.

Όταν επιλέγετε έναΥποδοχέας γραφίτη με επίστρωση SiC για ASM, αυτά τα σημεία πόνου θα πρέπει να συζητηθούν πριν από την παραγγελία. Ένας σοβαρός προμηθευτής θα πρέπει να μπορεί να μιλήσει για την επιλογή υλικού, τη διαδικασία επίστρωσης, τις μεθόδους επιθεώρησης και τις επιλογές προσαρμογής με τρόπο που να ταιριάζει με το πραγματικό περιβάλλον παραγωγής του πελάτη.

Από τι πρέπει να είναι κατασκευασμένος ένας αξιόπιστος επικαλυμμένος γραφίτης με SiC;

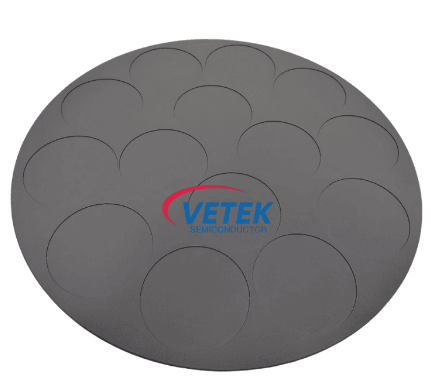

Ένα αξιόπιστοΥποδοχέας γραφίτη με επίστρωση SiC για ASMσυνήθως συνδυάζει ένα υπόστρωμα γραφίτη υψηλής καθαρότητας με μια πυκνή επίστρωση καρβιδίου του πυριτίου. Η βάση γραφίτη παρέχει δυνατότητα επεξεργασίας, θερμική απόδοση και δομική υποστήριξη. Η επίστρωση καρβιδίου του πυριτίου προστατεύει την επιφάνεια του γραφίτη από την άμεση έκθεση σε χημικά περιβάλλοντα υψηλής θερμοκρασίας.

Το βασικό υλικό έχει σημασία γιατί ο γραφίτης δεν είναι ο ίδιος. Ένας υποδοχέας ποιότητας ημιαγωγών απαιτεί υψηλή καθαρότητα, σταθερή πυκνότητα, λεπτή δομή και συνεπή συμπεριφορά μηχανικής κατεργασίας. Εάν ο γραφίτης περιέχει υπερβολικές ακαθαρσίες ή έχει ανομοιόμορφη εσωτερική δομή, μπορεί να επηρεάσει την ποιότητα της επίστρωσης και τη μακροπρόθεσμη σταθερότητα.

Η επίστρωση είναι εξίσου σημαντική. Μια επικάλυψη SiC υψηλής ποιότητας πρέπει να είναι πυκνή, συνεχής, καλά συνδεδεμένη και κατάλληλη για επαναλαμβανόμενο θερμικό κύκλο. Σε πρακτική χρήση, η επίστρωση πρέπει να ανθίσταται στη διάβρωση από επιθετικά αέρια διεργασίας και να μειώσει την πιθανότητα εισόδου σωματιδίων στο περιβάλλον του πλακιδίου. Η επιφάνεια επίστρωσης πρέπει επίσης να ελέγχεται προσεκτικά, επειδή η τραχύτητα της επιφάνειας και τα τοπικά ελαττώματα μπορούν να επηρεάσουν την καθαριότητα και την επαναληψιμότητα.

WuYi TianYao Advanced Material Tech.Co., Ltd.κατανοεί ότι οι πελάτες ημιαγωγών δεν αγοράζουν απλώς ένα διαμορφωμένο εξάρτημα γραφίτη. Αναζητούν μια ελεγχόμενη λύση υλικού που μπορεί να υποστηρίξει καθαρότερη επιταξιακή ανάπτυξη, πιο προβλέψιμα αποτελέσματα διεργασιών και μεγαλύτερα διαστήματα συντήρησης.

Ποιοι τεχνικοί παράγοντες πρέπει να συγκριθούν πριν από την παραγγελία;

Πριν αγοράσετε έναΥποδοχέας γραφίτη με επίστρωση SiC για ASM, οι αγοραστές θα πρέπει να συγκρίνουν περισσότερα από το όνομα και την τιμή του προϊόντος. Ο παρακάτω πίνακας παρέχει μια πρακτική άποψη των σημείων που συνήθως έχουν μεγαλύτερη σημασία κατά την αξιολόγηση προμηθευτή.

Μια επαγγελματική αξιολόγηση θα πρέπει να συνδέει αυτούς τους παράγοντες με τους πραγματικούς στόχους της διαδικασίας. Για παράδειγμα, ένας πελάτης που χρησιμοποιεί SiC homoepitaxy μπορεί να δώσει μεγαλύτερη έμφαση στην αντοχή στη διάβρωση σε υψηλή θερμοκρασία και στη μεγάλη διάρκεια ζωής. Ένας πελάτης που εστιάζει στο GaN-on-Si μπορεί να ενδιαφέρεται βαθιά για τη θερμική συνέπεια και τον έλεγχο των σωματιδίων. Το δικαίωμαΥποδοχέας γραφίτη με επίστρωση SiC για ASMπρέπει να επιλέγονται σύμφωνα με την πραγματικότητα της διαδικασίας, όχι μόνο τη διατύπωση του καταλόγου.

Πώς βελτιώνει τη σταθερότητα της διαδικασίας και την ποιότητα της γκοφρέτας;

Η επιταξία είναι ευαίσθητη σε μικρές αλλαγές. Η κατανομή της θερμοκρασίας, η ροή αερίου, η κατάσταση της επιφάνειας, η έδραση του πλακιδίου και η καθαριότητα του θαλάμου μπορούν όλα να επηρεάσουν την ποιότητα του τελικού στρώματος. Ένα στάβλοΥποδοχέας γραφίτη με επίστρωση SiC για ASMβοηθά στη μείωση των μεταβλητών που οι μηχανικοί δεν θέλουν να παλεύουν καθημερινά.

Πρώτον, η θερμική ομοιομορφία είναι μια σημαντική ανησυχία. Εάν ο υποδοχέας έχει ασυνεπή δομή, κακή ακρίβεια κατεργασίας ή ανομοιόμορφη επίστρωση, η μεταφορά θερμότητας μπορεί να γίνει ασταθής. Αυτή η αστάθεια μπορεί να εμφανιστεί ως διακύμανση σε όλη τη γκοφρέτα ή από παρτίδα σε παρτίδα. Ένας προσεκτικά κατασκευασμένος υποδοχέας υποστηρίζει ένα πιο προβλέψιμο θερμικό πεδίο, το οποίο βοηθά τους μηχανικούς να διατηρούν τα παράθυρα διεργασίας με μεγαλύτερη αυτοπεποίθηση.

Δεύτερον, η ακεραιότητα της επίστρωσης επηρεάζει άμεσα την καθαριότητα. Σε περιβάλλοντα υψηλής θερμοκρασίας, ο εκτεθειμένος γραφίτης, οι μικρορωγμές, οι περιοχές αποφλοίωσης ή οι αδύναμες ζώνες επικάλυψης μπορούν να αυξήσουν τον κίνδυνο μόλυνσης. Μια πυκνή και καλά κολλημένη επίστρωση SiC βοηθά στην προστασία της βάσης γραφίτη, ενώ μειώνει τη δημιουργία σωματιδίων που προκαλείται από την υποβάθμιση της επιφάνειας.

Τρίτον, η ακρίβεια διαστάσεων υποστηρίζει επαναλαμβανόμενη τοποθέτηση πλακιδίων. Εάν η γκοφρέτα δεν κάθεται σωστά ή εάν ο υποδοχέας δεν ταιριάζει με τη διεπαφή εξοπλισμού, η διαδικασία μπορεί να γίνει ασταθής ακόμη και όταν το ίδιο το υλικό είναι αποδεκτό. Αυτός είναι ο λόγος για τον οποίο η ακριβής κατεργασία και η δομική αναπαραγωγή είναι σημαντικές για εφαρμογές που σχετίζονται με το ASM.

Τέλος, η ανθεκτικότητα βοηθά στη μείωση του κρυφού κόστους. Ένα εξάρτημα που διαρκεί περισσότερο μπορεί να μειώσει τη συχνότητα αντικατάστασης, την πίεση προγραμματισμού συντήρησης, το χρόνο διακοπής λειτουργίας του θαλάμου και την αγορά έκτακτης ανάγκης. Για πολλά εργοστάσια, το πιο ακριβό susceptor δεν είναι αυτό με την υψηλότερη τιμή. Είναι αυτό που αποτυγχάνει κατά την παραγωγή και αναγκάζει το εργαλείο εκτός σύνδεσης.

Τι πρέπει να επιβεβαιώσουν οι ομάδες αγορών με τους προμηθευτές;

Οι ομάδες προμηθειών λαμβάνουν συχνά παρόμοιες προσφορές από διαφορετικούς προμηθευτές, αλλά η πραγματική αξία πίσω από κάθε προσφορά μπορεί να είναι πολύ διαφορετική. Ένας σοβαρός προμηθευτής θα πρέπει να βοηθά τον αγοραστή να διευκρινίσει τους όρους εφαρμογής και να μην βιαστεί ο αγοραστής σε ένα τυπικό εξάρτημα χωρίς τεχνική συζήτηση.

Πριν επιβεβαιώσετε μια παραγγελία για έναΥποδοχέας γραφίτη με επίστρωση SiC για ASM, οι αγοραστές θα πρέπει να προετοιμάσουν τις παρακάτω βασικές πληροφορίες:

• Πληροφορίες μοντέλου εξοπλισμού ASM ή συμβατής πλατφόρμας
• Μέγεθος γκοφρέτας και απαιτήσεις υποστήριξης γκοφρέτας
• Γνήσιο σχέδιο εξαρτημάτων, δείγμα ή διαστάσεις κλειδιών, εάν υπάρχουν
• Εύρος θερμοκρασίας λειτουργίας και περιβάλλον αερίου διεργασίας
• Αναμενόμενο πάχος επίστρωσης ή απαιτήσεις φινιρίσματος επιφάνειας
• Τρέχοντα σημεία πόνου, όπως ξεφλούδισμα, σωματίδια, διάβρωση ή μικρή διάρκεια ζωής
• Απαιτούμενα έγγραφα επιθεώρησης, προσδοκίες συσκευασίας και χρονοδιάγραμμα παράδοσης

Αυτές οι λεπτομέρειες βοηθούν τον προμηθευτή να καταλάβει εάν ο αγοραστής χρειάζεται μια τυπική αντικατάσταση, μια προσαρμοσμένη γεωμετρία, ένα συγκεκριμένο πάχος επίστρωσης ή μια λύση πιο προσανατολισμένη στη διαδικασία. Για συστήματα επιταξίας υψηλής αξίας, αυτή η έγκαιρη επικοινωνία μπορεί να αποτρέψει ακριβά λάθη.

Ένας αξιόπιστος προμηθευτής θα πρέπει επίσης να μπορεί να εξηγήσει πώς ελέγχει την ακρίβεια μηχανικής κατεργασίας, την ποιότητα της επίστρωσης, την κατάσταση της επιφάνειας, την προστασία της συσκευασίας και την τελική επιθεώρηση. Όταν ένας αγοραστής δεν μπορεί να επισκεφθεί αμέσως το εργοστάσιο, η σαφής τεχνική επικοινωνία γίνεται ακόμη πιο σημαντική.

Πού χρησιμοποιείται συνήθως αυτός ο υποδοχέας;

A Υποδοχέας γραφίτη με επίστρωση SiC για ASMχρησιμοποιείται κυρίως σε επιταξιακές διεργασίες όπου οι γκοφρέτες απαιτούν σταθερή υποστήριξη σε συνθήκες υψηλής θερμοκρασίας και ελεγχόμενων αερίων. Είναι ιδιαίτερα σημαντικό για προηγμένα υλικά ημιαγωγών και συσκευές που απαιτούν καθαρά, επαναλαμβανόμενα περιβάλλοντα ανάπτυξης.

Το ίδιο όνομα εξαρτήματος μπορεί να εμφανίζεται σε διαφορετικά σενάρια εφαρμογής, αλλά οι ακριβείς απαιτήσεις μπορεί να μην είναι ίδιες. Ένα εργοστάσιο που εργάζεται σε παραγωγή μεγάλου όγκου μπορεί να ενδιαφέρεται περισσότερο για τη διάρκεια ζωής και τη συνέπεια. Μια ερευνητική ομάδα μπορεί να χρειάζεται ευέλικτη προσαρμογή. Μια ομάδα συντήρησης μπορεί να δώσει προτεραιότητα στη γρήγορη αντικατάσταση και την ακριβή εφαρμογή. Αυτός είναι ο λόγος για τον οποίο η επικοινωνία με τους προμηθευτές θα πρέπει πάντα να ξεκινά με το πραγματικό περιβάλλον της διαδικασίας.

Πώς μπορούν οι χρήστες να παρατείνουν τη διάρκεια ζωής στην καθημερινή λειτουργία;

Έστω και ένα καλοφτιαγμένοΥποδοχέας γραφίτη με επίστρωση SiC για ASMχρειάζεται σωστό χειρισμό. Τα εξαρτήματα ημιαγωγών είναι ευαίσθητα σε μόλυνση, κρούση, ξαφνικές αλλαγές θερμοκρασίας και λανθασμένες μεθόδους καθαρισμού. Οι καλές συνήθειες λειτουργίας μπορούν να παρατείνουν τη διάρκεια ζωής και να προστατεύσουν τη σταθερότητα της διαδικασίας.

• Χειριστείτε με καθαρά γάντια:Αποφύγετε την άμεση επαφή με τα χέρια που μπορεί να μεταφέρουν λάδια, σκόνη ή άλλους ρύπους.
• Αποφύγετε τη μηχανική κρούση:Η επίστρωση είναι σκληρή, αλλά η απότομη σύγκρουση ή η ακατάλληλη στοίβαξη μπορεί να προκαλέσει τοπική ζημιά.
• Επιθεωρήστε πριν την εγκατάσταση:Ελέγξτε για ορατές ρωγμές, ξεφλούδισμα, θρυμματισμό ή ασυνήθιστα σημάδια στην επιφάνεια.
• Ακολουθήστε τις εγκεκριμένες μεθόδους καθαρισμού:Μην χρησιμοποιείτε επιθετικά βήματα καθαρισμού που δεν είναι κατάλληλα για την απαίτηση επίστρωσης ή διαδικασίας.
• Έλεγχος θερμικού σοκ:Οι ξαφνικές αλλαγές θερμοκρασίας μπορεί να αυξήσουν την καταπόνηση της επικάλυψης και της διεπαφής του υποστρώματος.
• Καταγράψτε τους κύκλους υπηρεσιών:Η παρακολούθηση του ιστορικού χρήσης βοηθά στην πρόβλεψη του χρόνου αντικατάστασης και στην αποφυγή έκτακτης διακοπής λειτουργίας.
• Αποθηκεύστε προσεκτικά:Χρησιμοποιήστε προστατευτική συσκευασία και καθαρές συνθήκες αποθήκευσης για την αποφυγή ζημιάς στην επιφάνεια πριν την εγκατάσταση.

Οι ομάδες συντήρησης θα πρέπει επίσης να επικοινωνούν με τον προμηθευτή όταν εμφανίζεται μη φυσιολογική βλάβη. Οι φωτογραφίες των κατεστραμμένων περιοχών, οι συνθήκες διεργασίας, το ιστορικό κύκλου και οι μέθοδοι καθαρισμού μπορούν να σας βοηθήσουν να προσδιορίσετε εάν το πρόβλημα σχετίζεται με τη λειτουργία, την επιλογή επικάλυψης, την κατάσταση του θαλάμου ή το σχεδιασμό εξαρτημάτων.

FAQ

Τι πρέπει να θυμούνται οι αγοραστές πριν επιλέξουν έναν προμηθευτή;

Επιλέγοντας έναΥποδοχέας γραφίτη με επίστρωση SiC για ASMείναι μια τεχνική απόφαση όσο και μια απόφαση αγοράς. Το σωστό μέρος μπορεί να βοηθήσει στη σταθεροποίηση της διαδικασίας, στην προστασία της ποιότητας της γκοφρέτας, στη μείωση του χρόνου διακοπής λειτουργίας και στην υποστήριξη πιο προβλέψιμου σχεδιασμού παραγωγής. Το λάθος μέρος μπορεί να δημιουργήσει κρυφές απώλειες που είναι πολύ μεγαλύτερες από την αρχική διαφορά τιμής.

Οι αγοραστές θα πρέπει να αναζητήσουν έναν προμηθευτή που κατανοεί τις απαιτήσεις της διαδικασίας ημιαγωγών, θέτει πρακτικές ερωτήσεις, υποστηρίζει την προσαρμογή, ελέγχει την ποιότητα της επίστρωσης και παρέχει σαφή τεχνική επικοινωνία. Για ομάδες που αντιμετωπίζουν αστοχία επίστρωσης, προβλήματα σωματιδίων, θερμική αστάθεια ή συχνή αντικατάσταση, ένας καλύτερα σχεδιασμένος υποδοχέας μπορεί να γίνει ένα ουσιαστικό σημείο βελτίωσης στη ροή εργασίας της επιταξίας.

WuYi TianYao Advanced Material Tech.Co., Ltd. παρέχει υποστήριξη με επίκεντρο το υλικό για πελάτες που χρειάζονται αξιόπιστες λύσεις γραφίτη και επίστρωσης για απαιτητικές εφαρμογές ημιαγωγών. Εάν αξιολογείτε αΥποδοχέας γραφίτη με επίστρωση SiC για ASM, συγκρίνοντας επιλογές αντικατάστασης ή προσπαθώντας να λύσετε τα επαναλαμβανόμενα σημεία πόνου της διαδικασίας, επικοινωνήστε μαζί μας σήμερα για να συζητήσουμε τις απαιτήσεις εξοπλισμού, τα σχέδια, τα δείγματα και τους στόχους παραγωγής σας.
