Δείγμα χαρτογράφησης

Με βάση το φυσικό δείγμα που παρέχεται από τον πελάτη (ακόμα και αν πρόκειται για φθαρμένο ή σπασμένο μεταχειρισμένο εξάρτημα), προσφέρουμε μια υπηρεσία πλήρους φάσματος που κυμαίνεται από αντίστροφη μηχανική φυσικής δομής έως φυσικοχημικό χαρακτηρισμό σε επίπεδο υλικού. Αξιοποιώντας εξοπλισμό επιθεώρησης υψηλής ακρίβειας ποιότητας ημιαγωγών, ποσοτικοποιούμε με ακρίβεια σύνθετες τρισδιάστατες γεωμετρικές δομές, ιδιότητες διεπαφής επίστρωσης/υποστρώματος και φυσικές παραμέτρους υλικών, διασφαλίζοντας ότι το προϊόν με αντίστροφη μηχανική πληροί ή υπερβαίνει τα πρότυπα OEM όσον αφορά τη φυσική εφαρμογή, τη συμβατότητα διαδικασίας και τη διάρκεια ζωής (Form-Fit-Function Replacement).

Τι Μετράμε (Τεχνικά Παραδοτέα):

• Διαστάσεις & Γεωμετρικές ανοχές:Χρησιμοποιώντας μηχανές μέτρησης συντεταγμένων υψηλής ακρίβειας (CMM) και οπτικούς σαρωτές 3D, εκτελούμε μοντελοποίηση σημείων-νέφους πλήρους μεγέθους και ανακατασκευή πολύπλοκων δομών κοιλότητας και οπών τοποθέτησης/εντοπισμού, επιτυγχάνοντας ακρίβεια σε επίπεδο micron.
• Επιφανειακή Μικρομορφολογία & Επιπεδότητα:Χρησιμοποιώντας συμβολόμετρα λευκού φωτός και οπτικά προφίλμετρα για την αξιολόγηση της τραχύτητας επιφάνειας κλίμακας νανομέτρων (Ra) και της επιπεδότητας μεγάλης περιοχής, ικανοποιώντας τις απαιτήσεις χειρισμού πλακιδίων και σφράγισης θαλάμου.
• Edge Micro-χαρακτηριστικά:Χαρτογράφηση υψηλής μεγέθυνσης των μικροπροφίλ ακτίνων R άκρων και λοξοτομής για βελτιστοποίηση της μορφολογίας αναρρίχησης της επίστρωσης και αποφυγή συγκέντρωσης τάσεων σε αιχμηρές γωνίες που μπορεί να προκαλέσουν αποκόλληση σε υψηλή θερμοκρασία.
• Ανάλυση υποστρώματος γραφίτη και θερμικής αντιστοίχισης:Εκτίμηση της πυκνότητας του υποστρώματος γραφίτη υψηλής καθαρότητας, του μεγέθους των κόκκων και του συντελεστή θερμικής διαστολής (CTE) για να διασφαλιστεί η αντιστοίχιση θερμικής τάσης μεταξύ του υποστρώματος και της επίστρωσης CVD.
• Ποιότητα συγκόλλησης διατομής και διεπαφής επίστρωσης:Μη καταστροφική ανάλυση XRF και μεταλλογραφικής διατομής SEM για τη μέτρηση του απόλυτου πάχους, της ακτινικής ομοιομορφίας της επικάλυψης CVD και του βάθους διείσδυσης της διεπαφής.
• Δομή Φάσης & Ανάλυση Μικροκρυστάλλων:Αξιολόγηση XRD της καθαρότητας κυβικής φάσης (β-SiC) του CVD SiC. ποιοτική αξιολόγηση της χημικής στοιχειομετρίας και των χαρακτηριστικών κρυσταλλικής δομής του CVD TaC.

Πραγματικά Οφέλη και Πελάτες (Εμπειρία):

Ένας πελάτης εξαρτημάτων ημιαγωγού χάραξης 12 ιντσών:Η παροχή OEM διακόπηκε. μόνο ένα φθαρμένο μεταχειρισμένο ανταλλακτικό ήταν διαθέσιμο. Μέσω αντίστροφης μοντελοποίησης CMM + ανάλυσης διατομής επίστρωσης SEM, ολοκληρώσαμε την ανάπτυξη υποκατάστατων εξαρτημάτων και τη δοκιμή επί του εργαλείου εντός 2 μηνών χωρίς πρωτότυπα σχέδια, επιτυγχάνοντας 100% εφαρμογή εγκατάστασης. Τελικά, ο κύκλος προμήθειας εξαρτημάτων μειώθηκε από τον αρχικό χρόνο παράδοσης εισαγωγής 6 μηνών σε 2 μήνες, το κόστος προμήθειας μονάδας μειώθηκε κατά 42% και αυτό το μοντέλο έχει παραδοθεί σταθερά για περισσότερες από 30 παρτίδες.

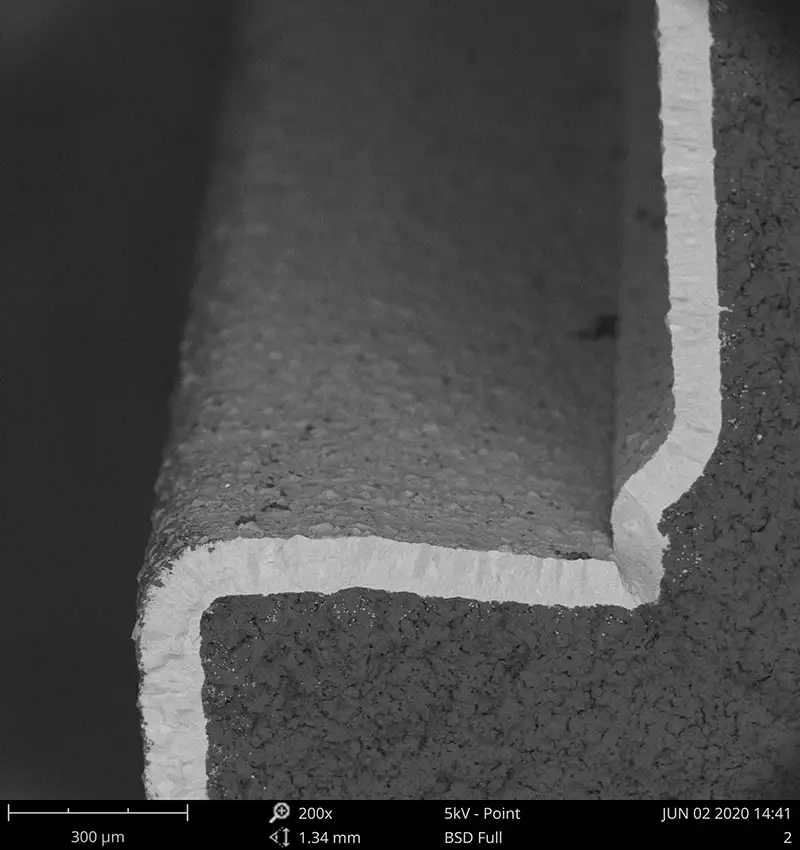

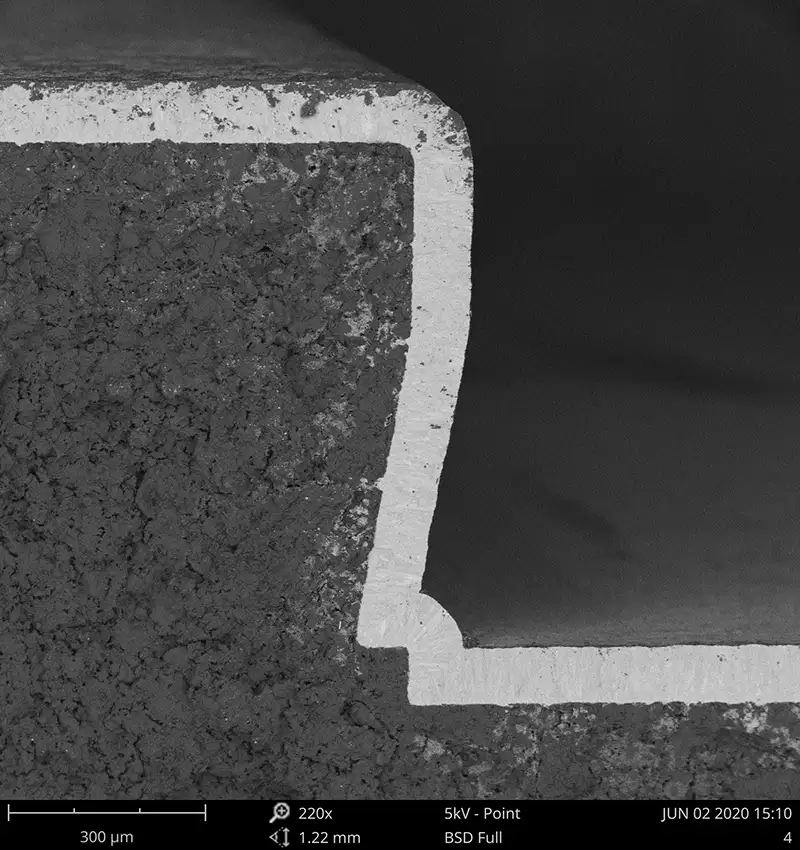

Επικάλυψη καρβιδίου του πυριτίου (SiC) σε διατομή επίστρωσης SEM
