Ποιες είναι οι διαφορετικές εφαρμογές του χαλαζία στην κατασκευή ημιαγωγών;

Τα υλικά χαλαζία υψηλής καθαρότητας διαδραματίζουν ζωτικό ρόλο στη βιομηχανία ημιαγωγών. Η ανώτερη αντίσταση σε υψηλές θερμοκρασίες, η αντοχή στη διάβρωση, η θερμική σταθερότητα και οι ιδιότητες μετάδοσης του φωτός τα καθιστούν κρίσιμα αναλώσιμα.Προϊόντα χαλαζίαχρησιμοποιούνται για εξαρτήματα τόσο σε ζώνες υψηλής όσο και σε χαμηλή θερμοκρασία παραγωγής γκοφρέτας, διασφαλίζοντας τη σταθερότητα και την καθαριότητα της διαδικασίας κατασκευής. Καθώς η βιομηχανία ημιαγωγών εξελίσσεται, η ζήτηση για χαλαζία υψηλής καθαρότητας συνεχίζει να αυξάνεται, οδηγώντας τις προόδους στην παραγωγή και την τεχνολογία. Αυτό το άρθρο παρέχει μια σε βάθος ματιά στις βασικές εφαρμογές και τις τάσεις της αγοράς του χαλαζία στην κατασκευή ημιαγωγών.

Ιδιότητες του Χαλαζία

• Ο χαλαζίας (διοξείδιο του πυριτίου, SiO2) είναι αναντικατάστατος στο πεδίο των ημιαγωγών λόγω των σχεδόν τέλεια φυσικών και χημικών χαρακτηριστικών του8:
• Εξαιρετική καθαρότητα: Ο χαλαζίας ποιότητας ημιαγωγών απαιτεί συνήθως καθαρότητα 99,99% (4N) ή υψηλότερη, μερικές φορές φθάνοντας τα 5N. Αυτό διασφαλίζει ότι τα μεταλλικά ιόντα (όπως το νάτριο, το κάλιο και ο σίδηρος) δεν μεταναστεύουν και δεν μολύνουν τα πλακίδια πυριτίου κατά την επεξεργασία σε υψηλή θερμοκρασία.
• Θερμική σταθερότητα: Με σημείο μαλακώματος περίπου 1730°C, ο χαλαζίας μπορεί να λειτουργεί σταθερά για μεγάλες περιόδους σε περιβάλλοντα υψηλής θερμοκρασίας μεταξύ 1100°C και 1250°C. Αυτό το καθιστά ιδανικό για διαδικασίες διάχυσης και οξείδωσης.
• Χημική αδράνεια: Ο χαλαζίας είναι σχεδόν μη αντιδραστικός με οποιοδήποτε οξύ εκτός από το υδροφθορικό και το θερμό φωσφορικό οξύ. Χρησιμεύει ως ιδανικός φορέας για διαδικασίες υγρού καθαρισμού και χάραξης.
• Χαμηλή θερμική διαστολή: Αυτή η ιδιότητα διασφαλίζει ότι τα εξαρτήματα χαλαζία δεν ραγίζουν εύκολα κατά τη διάρκεια ακραίων θερμικών κύκλων, διατηρώντας τη σταθερότητα των διαστάσεων για την κατασκευή ακριβείας.

2. Κύριες εφαρμογές των εξαρτημάτων χαλαζία στην κατασκευή ημιαγωγών

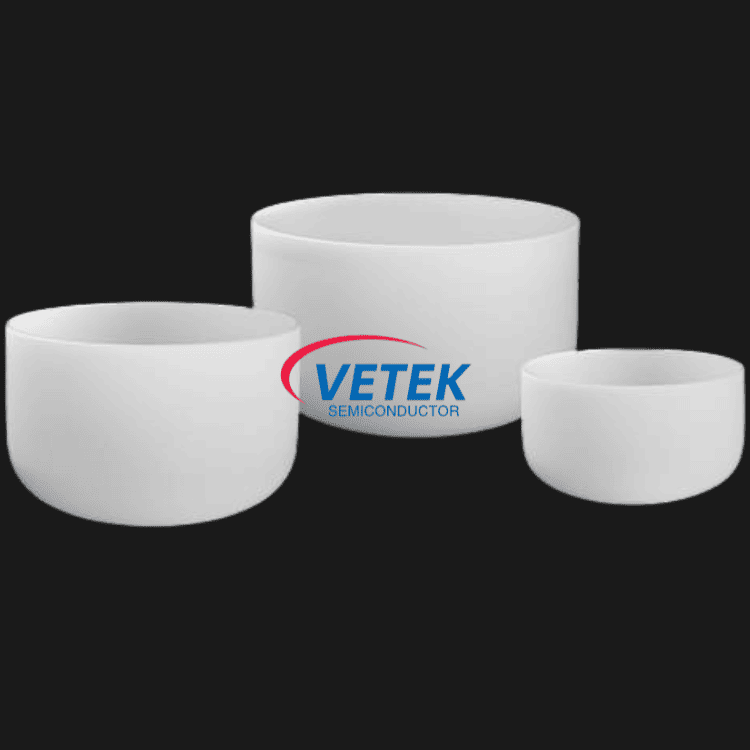

A. Crystal Growth: Χωνευτήρια Quartz

Στο πρώτο βήμα της κατασκευής γκοφρέτας - τη μέθοδο Czochralski (CZ) - το πολυπυρίτιο πρέπει να λιώσει μέσα σε ένα χωνευτήριο χαλαζία.

Λειτουργία πυρήνα: Το χωνευτήριο χαλαζία έρχεται σε άμεση επαφή με το λιωμένο πυρίτιο. Τα χωνευτήρια υψηλής ποιότητας μειώνουν την υπερβολική απελευθέρωση οξυγόνου, διασφαλίζοντας ότι τα επίπεδα ακαθαρσιών στη ράβδο μονοκρυσταλλικού πυριτίου διατηρούνται στο ελάχιστο.

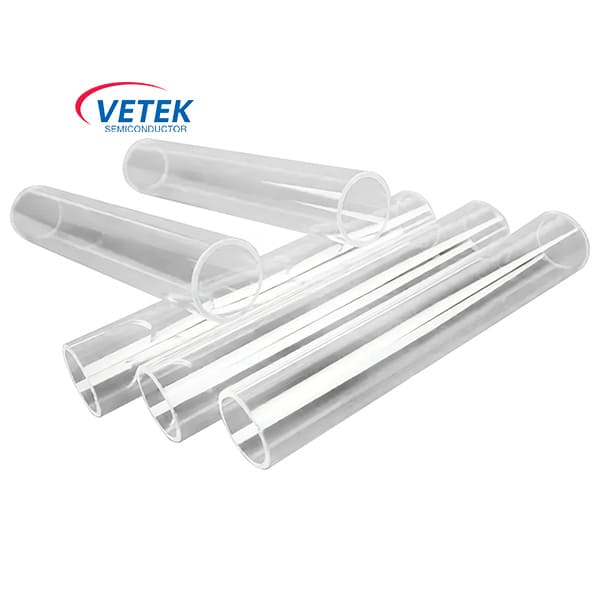

Β. Θερμικές διεργασίες: Βάρκες & Φούρνοι Χαλαζία

Στις διεργασίες διάχυσης, οξείδωσης και ανόπτησης, οι γκοφρέτες τοποθετούνται σε παρτίδες μέσα σε φορείς χαλαζία για να εισέλθουν στον κλίβανο διάχυσης.

Βασική λειτουργία: Το Quartz Wafer Boat είναι υπεύθυνο για την ακριβή μεταφορά των γκοφρετών, ενώ το Quartz Furnace Tube παρέχει ένα καθαρό, ελεγχόμενο περιβάλλον αντίδρασης υψηλής θερμοκρασίας.

Γ. Εναπόθεση λεπτής μεμβράνης: κεφαλές ντους χαλαζία & εξαρτήματα θαλάμου

Κατά τη διάρκεια των διεργασιών CVD (Chemical Vapor Deposition) και ALD (Atomic Layer Deposition), μέρη χαλαζία χρησιμοποιούνται για την καθοδήγηση και τη διανομή των αερίων της αντίδρασης.

Λειτουργία πυρήνα: Η κεφαλή ντους χαλαζία διασφαλίζει ότι το αέριο ψεκάζεται ομοιόμορφα στην επιφάνεια του πλακιδίου, κάτι που είναι ζωτικής σημασίας για τη βελτίωση της ομοιομορφίας των λεπτών μεμβρανών κλίμακας νανομέτρων.

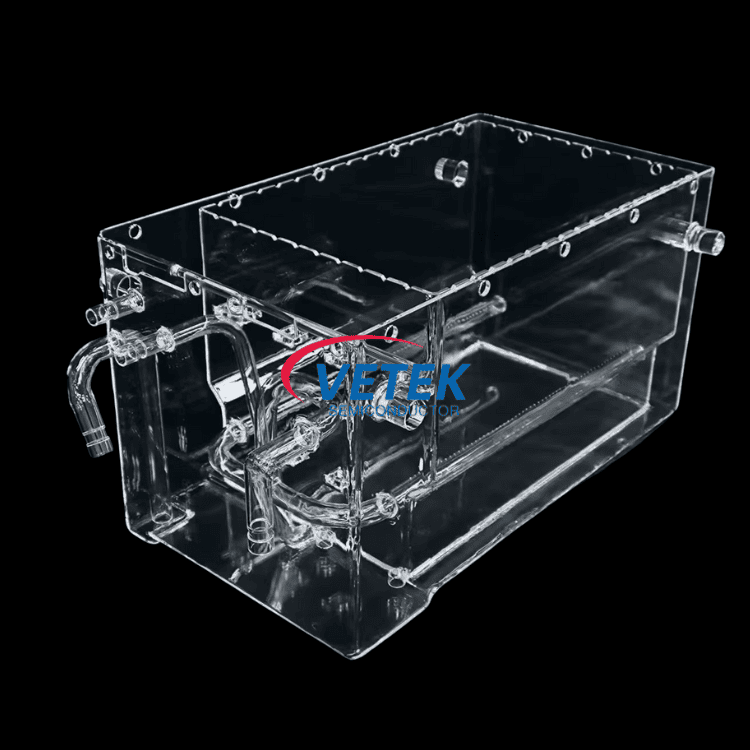

Δ. Υγρός Καθαρισμός: Λουτρά Χαλαζία

Κατά τα στάδια καθαρισμού πριν και μετά τη φωτολιθογραφία, οι γκοφρέτες πρέπει να βυθίζονται σε διάφορα χημικά αντιδραστήρια.

Βασική λειτουργία: Τα λουτρά χαλαζία είναι ανθεκτικά σε ισχυρή όξινη διάβρωση και δεν προκαλούν μόλυνση από σωματίδια, καθιστώντας τα πρότυπο στις διαδικασίες καθαρισμού RCA.

3. Ανάλυση αγοράς εξαρτημάτων χαλαζία ημιαγωγών

Σύμφωνα με τα τελευταία δεδομένα του κλάδου, η παγκόσμια αγορά χαλαζία ημιαγωγών γνωρίζει ταχεία ανάπτυξη:

4. Τάσεις του κλάδου

Οι επαναλήψεις διεργασιών ημιαγωγών θέτουν απαιτητικές απαιτήσεις για την καθαρότητα του υλικού. Με γνώμονα τις 7nm και πιο προηγμένες διαδικασίες, το Synthetic Fused Silica αντικαθιστά γρήγορα τον παραδοσιακό φυσικό χαλαζία στις διαδικασίες χάραξης και λιθογραφίας λόγω των εξαιρετικά χαμηλών ακαθαρσιών μετάλλων και της εξαιρετικής αντοχής στο πλάσμα. Ταυτόχρονα, η βιομηχανία μεταβαίνει προς την ολοκληρωμένη κατεργασία ακριβείας. Κατασκευαστές με δυνατότητες CNC εξαιρετικά ακριβείας και ενσωμάτωση πρώτων υλών υψηλής καθαρότητας θα διατηρήσουν το υψηλό έδαφος στον μελλοντικό ανταγωνισμό.

Επιπλέον, οι πράσινες πρωτοβουλίες και η ανακύκλωση γίνονται βασικοί δρόμοι για τις fabs για τη μείωση του κόστους και την αύξηση της αποτελεσματικότητας. Καθώς τα πρότυπα ESG αποκτούν βάρος στην αλυσίδα εφοδιασμού ημιαγωγών, η ανακαίνιση και η ανακύκλωση ακριβείας των εξαρτημάτων χαλαζία υψηλής τεχνολογίας θα γίνει ένα βασικό επιχειρηματικό μοντέλο. Αυτό βοηθά τις εταιρείες να μειώσουν το κόστος παραγωγής και είναι μια απαραίτητη επιλογή για την επίτευξη των παγκόσμιων στόχων ουδετερότητας άνθρακα. Σε αυτή τη διαδικασία, οι εταιρείες χαλαζία με προηγμένες τεχνολογίες καθαρισμού και δυνατότητες επισκευής επεξεργασίας φλόγας θα αντιμετωπίσουν σημαντικές ευκαιρίες στην αγορά.

Ως κορυφαίος προμηθευτής υλικών ημιαγωγών, η VeTek Semiconductor παρέχει μια πλήρη σειρά λύσεων από χωνευτήρια χαλαζία έως σκάφη χαλαζία ακριβείας. Τα προϊόντα μας χρησιμοποιούνται ευρέως από μεγάλους παγκόσμιους OEM και κατασκευαστές γκοφρετών, αφιερωμένοι στο να βοηθούν τους πελάτες να βελτιώσουν τη σταθερότητα της διαδικασίας και την απόδοση μέσω ανώτερων υλικών και δεξιοτεχνίας.
