Τι είναι ένα κεραμικό σκάφος γκοφρέτας SiC; Προδιαγραφές, Υλικά & Εφαρμογές

Σε διεργασίες ημιαγωγών υψηλής θερμοκρασίας, ο χειρισμός, η στήριξη και η θερμική επεξεργασία των γκοφρετών βασίζονται σε ένα ειδικό υποστηρικτικό εξάρτημα - το σκάφος γκοφρέτας. Καθώς οι θερμοκρασίες της διεργασίας αυξάνονται και οι απαιτήσεις καθαριότητας και ελέγχου σωματιδίων αυξάνονται, τα παραδοσιακά σκάφη γκοφρέτας χαλαζία αποκαλύπτουν σταδιακά ζητήματα όπως η μικρή διάρκεια ζωής, οι υψηλοί ρυθμοί παραμόρφωσης και η χαμηλή αντοχή στη διάβρωση.Κεραμικά σκάφη γκοφρέτας καρβιδίου του πυριτίου (SiC).προέκυψαν σε αυτό το πλαίσιο και έχουν γίνει βασικός φορέας στον εξοπλισμό υψηλής τεχνολογίας θερμικής επεξεργασίας.

Το καρβίδιο του πυριτίου (SiC) είναι ένα μηχανολογικό κεραμικό υλικό που συνδυάζει υψηλή σκληρότητα, υψηλή θερμική αγωγιμότητα και εξαιρετική χημική σταθερότητα.Κεραμικά SiC, που σχηματίζονται μέσω πυροσυσσωμάτωσης σε υψηλή θερμοκρασία, όχι μόνο εμφανίζουν ανώτερη αντίσταση σε θερμικό σοκ, αλλά διατηρούν επίσης σταθερή δομή και μέγεθος σε οξειδωτικά και διαβρωτικά περιβάλλοντα. Ως αποτέλεσμα, όταν κατασκευάζεται σε μορφή βάρκας γκοφρέτας, μπορεί να υποστηρίξει αξιόπιστα διεργασίες υψηλής θερμοκρασίας όπως διάχυση, ανόπτηση και οξείδωση, καθιστώντας το ιδιαίτερα κατάλληλο για θερμικές διεργασίες που λειτουργούν σε θερμοκρασίες άνω των 1100°C.

1. Τι είναι ένα κεραμικό σκάφος γκοφρέτας SiC;

Η δομή των σκαφών γκοφρέτας σχεδιάζεται συνήθως με μια πολυεπίπεδη, παράλληλη διαμόρφωση πλέγματος, ικανή να συγκρατεί δεκάδες ή και εκατοντάδες γκοφρέτες ταυτόχρονα. Τα πλεονεκτήματα των κεραμικών SiC στον έλεγχο των συντελεστών θερμικής διαστολής τα καθιστούν λιγότερο επιρρεπή σε θερμική παραμόρφωση ή μικρορωγμές κατά τη διάρκεια διεργασιών ανύψωσης και πτώσης σε υψηλές θερμοκρασίες. Επιπλέον, η περιεκτικότητα σε μεταλλικές ακαθαρσίες μπορεί να ελέγχεται αυστηρά, μειώνοντας σημαντικά τους κινδύνους μόλυνσης σε υψηλές θερμοκρασίες. Αυτό τα καθιστά εξαιρετικά κατάλληλα για διαδικασίες που είναι εξαιρετικά ευαίσθητες στην καθαριότητα, όπως η κατασκευή συσκευών ισχύος, SiC MOSFET, MEMS και άλλα προϊόντα.

2. Quartz vs SiC vs Graphite Wafer Boats: Σύγκριση υλικών

Σε σύγκριση με τα παραδοσιακά σκάφη γκοφρέτας χαλαζία, τα κεραμικά πλακάκια με καρβίδιο του πυριτίου έχουν συνήθως διάρκεια ζωής 3-5 φορές μεγαλύτερη σε συνθήκες υψηλής θερμοκρασίας και συχνής θερμικής ανακύκλωσης. Η υψηλότερη ακαμψία και η αντοχή τους στην παραμόρφωση επιτρέπουν πιο σταθερή ευθυγράμμιση του πλακιδίου, η οποία συμβάλλει στη βελτίωση της απόδοσης. Το πιο σημαντικό, τα υλικά SiC διατηρούν ελάχιστες αλλαγές διαστάσεων κατά τη διάρκεια συχνών κύκλων θέρμανσης και ψύξης, μειώνοντας το θρυμματισμό των άκρων της πλακέτας ή την απόρριψη σωματιδίων που προκαλείται από την παραμόρφωση του σκάφους γκοφρέτας.

3. Τύποι υλικών βάφου καρβιδίου πυριτίου

Δεν κατασκευάζονται όλα τα σκάφη γκοφρέτας SiC από την ίδια ποιότητα κεραμικής. Οι διαφορετικοί τρόποι παραγωγής παράγουν διακριτές μικροδομές και χαρακτηριστικά απόδοσης.

3.1 Ανακρυσταλλωμένο καρβίδιο του πυριτίου (RSiC)

Το ανακρυσταλλωμένο SiC χρησιμοποιείται σε κατασκευασμένα κεραμικά εξαρτήματα υψηλής θερμοκρασίας. Ανάλογα με την ποιότητα, μπορεί να παρουσιάζει σημαντικό ανοιχτό πορώδες, το οποίο πρέπει να λαμβάνεται υπόψη κατά την αξιολόγηση της μόλυνσης, του καθαρισμού και της συμβατότητας της διαδικασίας.

3.2 Συσσωματωμένο καρβίδιο του πυριτίου (SSiC)

Το πυροσυσσωματωμένο SiC χωρίς πίεση μπορεί να προσφέρει μια πυκνή κεραμική δομή με υψηλή σκληρότητα, μηχανική αντοχή και καλή θερμική απόδοση. Οι πραγματικές ιδιότητες εξαρτώνται από τη σύνθεση, τη διαδικασία πυροσυσσωμάτωσης και την ποιότητα του υλικού.

3.3 Καρβίδιο του πυριτίου με δεσμό αντίδρασης (RBSiC / SiSiC)

Το SiC που συνδέεται με την αντίδραση περιέχει γενικά μια υπολειμματική φάση πυριτίου. Αυτό μπορεί να επηρεάσει τη μέγιστη θερμοκρασία λειτουργίας και τη χημική συμβατότητα, επομένως τα όρια λειτουργίας του δεν πρέπει να θεωρούνται πανομοιότυπα με αυτά του RSiC ή του SSiC.

3.4 Φορείς γκοφρέτας γραφίτη με επικάλυψη SiC

Ένας φορέας γκοφρέτας γραφίτη με επίστρωση SiC είναι μια διαφορετική κατασκευή από ένα μονολιθικό κεραμικό σκάφος γκοφρέτας SiC.

Χρησιμοποιεί υπόστρωμα γραφίτη που προστατεύεται από επικάλυψη SiC. Τέτοια σχέδια μπορεί να προσφέρουν πλεονεκτήματα σε συγκεκριμένα περιβάλλοντα θερμικής επεξεργασίας, αλλά η ακεραιότητα της επίστρωσης, τα εκτεθειμένα άκρα και η πιθανή μόλυνση πρέπει να αξιολογηθούν.

4. Μελλοντικές προοπτικές

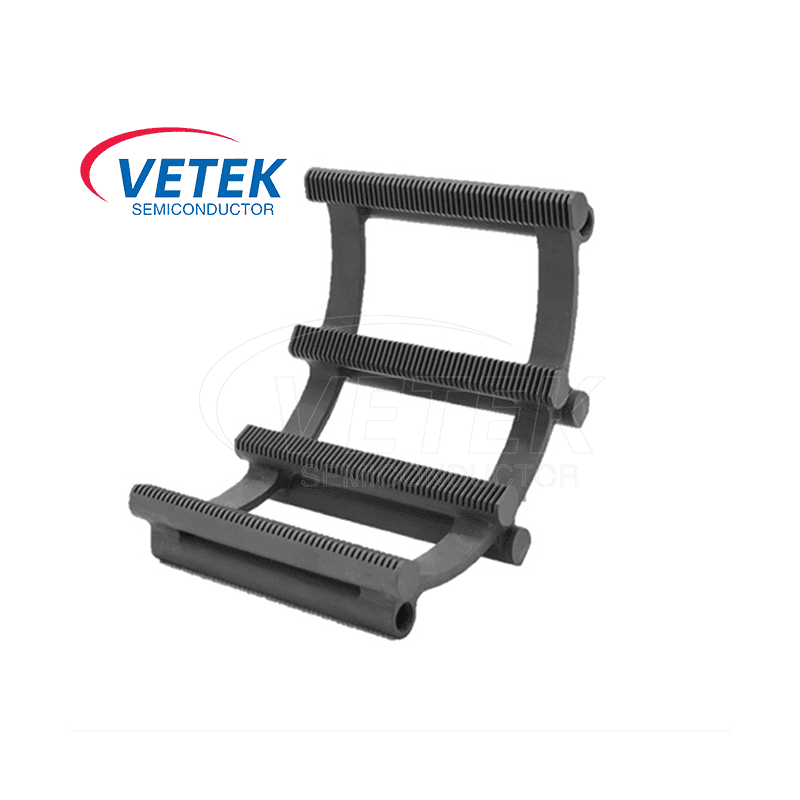

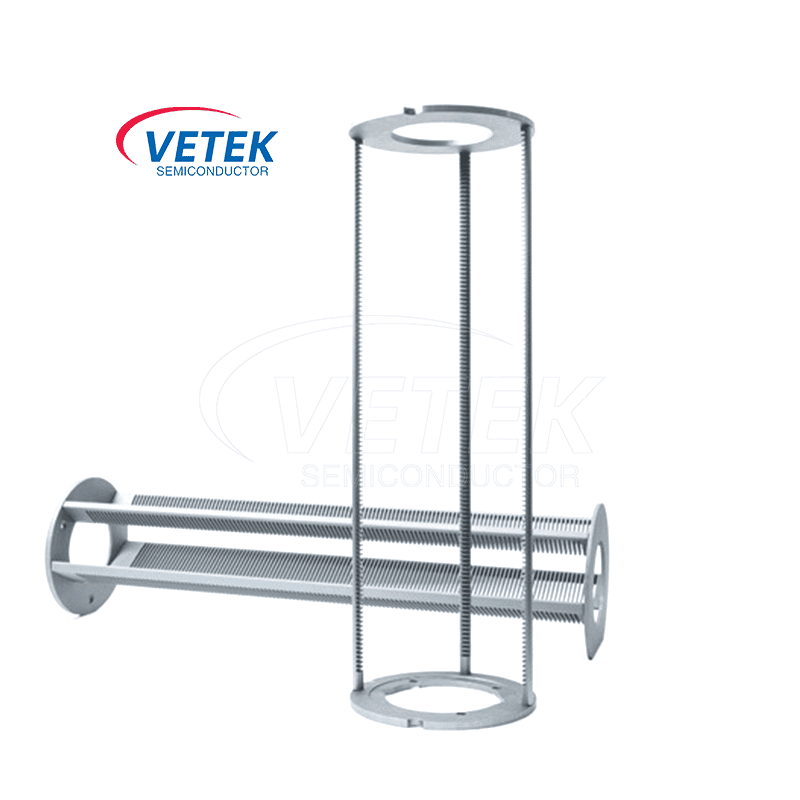

Σε βιομηχανικές εφαρμογές, τα κεραμικά πλακίδια καρβιδίου του πυριτίου γίνονται σταδιακά η προτιμώμενη επιλογή για τους κατασκευαστές εξοπλισμού υψηλής τεχνολογίας στις διαδικασίες θερμικής επεξεργασίας, από παραδοσιακές συσκευές πυριτίου έως υλικά ημιαγωγών τρίτης γενιάς. Δεν είναι μόνο κατάλληλα για διάφορους εξοπλισμούς θερμικής επεξεργασίας, όπως φούρνους κάθετου σωλήνα και οριζόντιους φούρνους οξείδωσης, αλλά η σταθερή απόδοσή τους σε περιβάλλοντα υψηλής θερμοκρασίας, εξαιρετικά διαβρωτικά παρέχει επίσης ισχυρότερες εγγυήσεις για τη συνέπεια της διαδικασίας και την ικανότητα του εξοπλισμού.

Η σταδιακή διάδοση των κεραμικών σκαφών με καρβίδιο του πυριτίου σηματοδοτεί την επιτάχυνση των προηγμένων κεραμικών υλικών που διεισδύουν στα βασικά εξαρτήματα στήριξης του εξοπλισμού ημιαγωγών. Σε σύγκριση με τα παραδοσιακά υλικά χαλαζία, τα πλεονεκτήματά τους στη σταθερότητα σε υψηλές θερμοκρασίες, τη δομική ακαμψία και την αντοχή στη θερμική κόπωση παρέχουν μια αξιόπιστη βάση υλικού για τη συνεχή εξέλιξη υψηλότερων θερμοκρασιών και πιο αυστηρών παραθύρων διεργασίας. Επί του παρόντος, οι κεραμικές βάρκες με καρβίδιο του πυριτίου 6 ιντσών και 8 ιντσών χρησιμοποιούνται ευρέως στη μαζική παραγωγή θερμικής επεξεργασίας συσκευών ισχύος στη βιομηχανία ημιαγωγών.

Η προδιαγραφή 12 ιντσών εισάγεται σταδιακά σε διεργασίες υψηλής τεχνολογίας και προηγμένες γραμμές παραγωγής, καθιστώντας μια σημαντική κατεύθυνση για την επόμενη φάση συνεργασίας εξοπλισμού και υλικών. Ταυτόχρονα, τα σκάφη γκοφρέτας 2-4 ιντσών συνεχίζουν να παίζουν ρόλο σε πλατφόρμες έρευνας και συγκεκριμένα σενάρια διεργασιών, όπως η επεξεργασία υποστρώματος LED και η επαλήθευση διαδικασίας. Τα σκάφη κεραμικής γκοφρέτας από καρβίδιο του πυριτίου θα επιδείξουν μεγαλύτερα πλεονεκτήματα στη σταθερότητα, τον έλεγχο μεγέθους και την χωρητικότητα του πλακιδίου, οδηγώντας τη συνεχή εξέλιξη της σχετικής τεχνολογίας κεραμικών υλικών.

Συχνές ερωτήσεις

1. Ποια είναι η κύρια λειτουργία ενός σκάφους γκοφρέτας;

Ένα σκάφος γκοφρέτας συγκρατεί γκοφρέτες ημιαγωγών σε θέσεις με ακρίβεια κατά τη διάρκεια της επεξεργασίας σε φούρνο. Οι κύριες λειτουργίες του είναι η μηχανική υποστήριξη, η ευθυγράμμιση της γκοφρέτας και η συμβατότητα με το θερμικό και χημικό περιβάλλον διεργασίας.

2. Ποια είναι η διαφορά μεταξύ ενός σκάφους γκοφρέτας SiC και ενός σκάφους γκοφρέτας χαλαζία;

Τα κεραμικά σκάφη γκοφρέτας SiC παρέχουν γενικά υψηλότερη θερμική αγωγιμότητα και μεγαλύτερη μηχανική ικανότητα υψηλής θερμοκρασίας για κατάλληλους βαθμούς. Τα σκάφη γκοφρέτας χαλαζία έχουν πολύ χαμηλότερη θερμική διαστολή και χρησιμοποιούνται ευρέως σε καθιερωμένες διαδικασίες καθαρών κλιβάνων ημιαγωγών. Το προτιμώμενο υλικό εξαρτάται από τις συνθήκες λειτουργίας.

3. Ποια θερμοκρασία μπορεί να αντέξει ένα κεραμικό σκάφος γκοφρέτας με SiC;

Δεν υπάρχει ενιαίο όριο θερμοκρασίας για όλα τα κεραμικά σκάφη γκοφρέτας SiC. Η μέγιστη θερμοκρασία λειτουργίας εξαρτάται από τον βαθμό SiC, την ατμόσφαιρα του κλιβάνου, το μηχανικό φορτίο, τη διάρκεια έκθεσης και τον θερμικό κύκλο. Το έτοιμο εξάρτημα πρέπει να είναι κατάλληλο για τις προβλεπόμενες συνθήκες διεργασίας.

4. Είναι τα σκάφη γκοφρέτας SiC κατάλληλα για διάχυση και οξείδωση;

Ναι, τα κατάλληλα επιλεγμένα και πιστοποιημένα κεραμικά σκάφη γκοφρέτας SiC μπορούν να χρησιμοποιηθούν σε εφαρμογές διάχυσης και οξείδωσης. Πρέπει να επαληθευτεί η χημεία των υλικών, η καθαρότητα της επιφάνειας, ο μηχανικός σχεδιασμός και η συμβατότητα με τα αέρια διεργασίας.

5. Μπορούν να προσαρμοστούν τα κεραμικά βάρκες γκοφρέτας SiC;

Τα σκάφη γκοφρέτας μπορούν να κατασκευαστούν για διαφορετικές διαμορφώσεις κλιβάνων, διαστάσεις πλακιδίων, πλήθος σχισμών, θέσεις και γεωμετρίες στήριξης, με την επιφύλαξη της σκοπιμότητας κατασκευής και της επικύρωσης σχεδιασμού.

6. Ποια είναι η διαφορά μεταξύ σκαφών γκοφρέτας γραφίτη με επικάλυψη από συμπαγές SiC και SiC;

Τα σκάφη κεραμικής γκοφρέτας από στερεό SiC χρησιμοποιούν κεραμικό σώμα, ενώ οι φορείς γραφίτη με επικάλυψη SiC χρησιμοποιούν υπόστρωμα γραφίτη με προστατευτικό στρώμα SiC. Η θερμική τους απόκριση, οι μηχανισμοί αστοχίας, οι κίνδυνοι μόλυνσης και τα όρια εξυπηρέτησης είναι διαφορετικά.

7. Τι προκαλεί τη δημιουργία σωματιδίων σε βάρκες με γκοφρέτες;

Πιθανές αιτίες περιλαμβάνουν μηχανική τριβή, ακατάλληλη γεωμετρία επαφής γκοφρέτας, συσσώρευση εναποτιθέμενης μεμβράνης, θερμική βλάβη, ελαττώματα επιφάνειας και μόλυνση κατά το χειρισμό ή τον καθαρισμό. Η ανάλυση της ρίζας θα πρέπει να λάβει υπόψη το υλικό φορέα και την πραγματική διαδικασία του κλιβάνου.
