CVD Coatings in Semiconductor Epitaxy: Engineering Parameters, SiC/TaC Selection and Failure Control

Συγγραφέας | Μηχανικός Nickwu | Μηχανικός, Τμήμα Προηγμένων Υλικών, Vetek Semiconductor

Εισαγωγή: Στην επιταξία, ένας επικαλυμμένος υποδοχέας γραφίτη είναι μέρος του θερμικού, χημικού και μολυντικού ορίου του αντιδραστήρα. Η αξία του δεν έγκειται μόνο στο πάχος της επίστρωσης, αλλά στο πόσο σταθερά το έτοιμο μέρος διατηρεί τη θερμοκρασία του πλακιδίου, τη σταθερότητα της επιφάνειας και την επαναληψιμότητα μέσω των κύκλων ανάπτυξης και καθαρισμού.

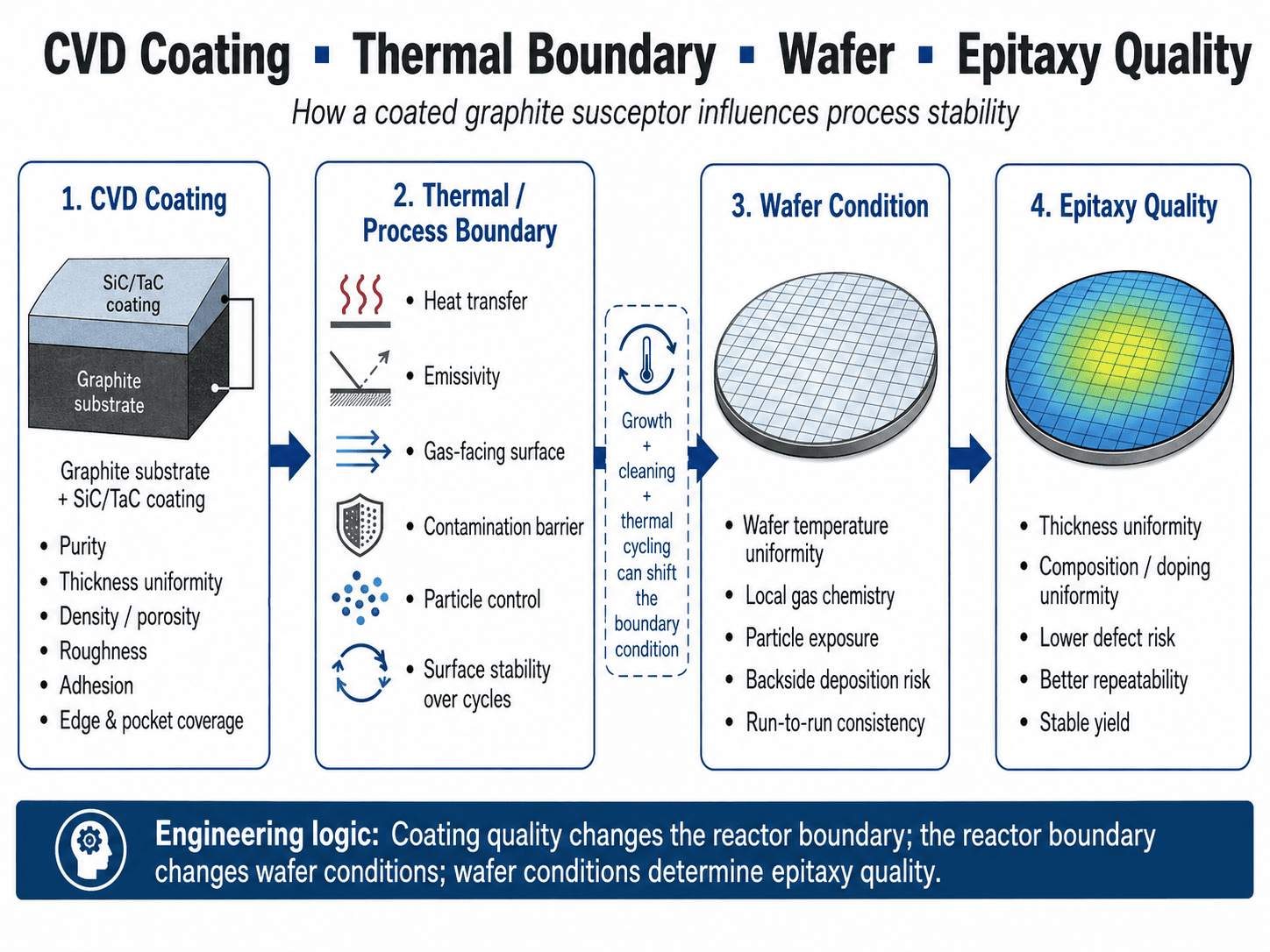

1. CVD Coating ως όριο διαδικασίας επιταξίας

Βασικό συμπέρασμα: Ακόμη και με αμετάβλητη θερμοκρασία, πίεση και ροή αερίου, η τραχύτητα επίστρωσης, οι εναποθέσεις, η γεωμετρία του θύλακα ή η υποβάθμιση της διεπαφής μπορούν να αλλάξουν τη μεταφορά θερμότητας και τη χημεία της επιφάνειας. Ο επικαλυμμένος υποδοχέας θα πρέπει επομένως να αντιμετωπίζεται ως ένα κρίσιμο για τη διεργασία συστατικό αντιδραστήρα, όχι ως παθητικός συγκρατητής πλακιδίων.

Οι τυπικές θερμοκρασίες ανάπτυξης απεικονίζουν το φορτίο: το GaN MOCVD συχνά κυμαίνεται κοντά στους 1000–1100°C, η επιταξία Si περίπου στους 1050–1200°C και η επίταση SiC περίπου στους 1500–1700°C. Η θερμοκρασία του πλακιδίου εξαρτάται από την ισχύ του θερμαντήρα συν τη γεωμετρία του υποδοχέα, την εκπομπή, το βάθος θύλακα, την περιστροφή και τη ροή αερίου.

Το Planetary MOCVD χρησιμοποιεί στρωτή ροή και περιστροφή πολλαπλών φορέων για τη βελτίωση του πάχους, της σύνθεσης και της ομοιομορφίας του ντόπινγκ.[1]

2. Παράμετροι επικάλυψης CVD SiC και TaC

Βασικό συμπέρασμα: Η «επικάλυψη 100 μm» δεν είναι πλήρης προδιαγραφή ημιαγωγών. Η πυκνότητα, η καθαρότητα, η μικροδομή, η τραχύτητα, το CTE, η κατανομή του πάχους, η πρόσφυση και ο έλεγχος ελαττωμάτων πρέπει να λαμβάνονται υπόψη μαζί, ειδικά σε θύλακες, άκρες, οπές και σκιασμένα χαρακτηριστικά όπου η τοπική εναπόθεση μπορεί να διαφέρει.

Η αλυσίδα μηχανικής είναι:

Αναλογία θερμοκρασίας / πίεσης / αερίου CVD → ανάπτυξη κόκκων → πυκνότητα / τραχύτητα / τάση → διάρκεια ζωής επίστρωσης.

Η υψηλότερη πίεση αύξησε την τραχύτητα και το πορώδες, ενώ η υπερβολική θερμοκρασία παρήγαγε πιο τραχιές δομές.[3]

3. Θερμική Ομοιομορφία και Επαναληψιμότητα Run-to-Run

Βασικό συμπέρασμα: Μια επίστρωση μπορεί να γίνει απαράδεκτη διαδικασία προτού ξεφλουδίσει ορατά. Η μετατόπιση πάχους, η ύφεση, οι εναποθέσεις ή η αλλαγή τραχύτητας μπορούν να αλλάξουν τη μεταφορά θερμότητας από πλακίδιο σε υποδοχέα και την εκπομπή, δημιουργώντας θερμοκρασία ή μετατόπιση από το τρέξιμο προς το τρέξιμο ενώ το εξάρτημα εξακολουθεί να εμφανίζεται μηχανικά άθικτο.

Ισορροπία θερμότητας γκοφρέτας:

Qtotal = Qconduction + Qradiation + Qconvection

Ο επικαλυμμένος υποδοχέας επηρεάζει αυτούς τους όρους μέσω των ιδιοτήτων του υλικού, της κατάστασης της επιφάνειας και της γεωμετρίας. Το βάθος της τσέπης έχει σημασία επειδή η συσσώρευση επίστρωσης αλλάζει την τελική γεωμετρία έδρασης της γκοφρέτας.

Μια ονομαστική επίστρωση 100 μm που ποικίλλει γύρω από μια τσέπη μπορεί να αλλάξει τόσο την τοπική θερμική διαδρομή όσο και τις τελικές διαστάσεις. Η μικρή διακύμανση δεν προκαλεί αυτόματα ανομοιομορφία, αλλά το βάθος της τσέπης μετά την επίστρωση θα πρέπει να είναι ένα CTQ.

Κατά την παραγωγή:

εναποθέσεις ανάπτυξης + καθαρισμός + θερμικός κύκλος → μετατόπιση τραχύτητας/εκπομπής → μετατόπιση θερμικών ορίων → μετατόπιση θερμοκρασίας πλακιδίων → μετατόπιση ρυθμού ανάπτυξης/σύστασης.

Ως εκ τούτου, η διάρκεια ζωής του εξαρτήματος θα πρέπει να ορίζεται από τα όρια διεργασίας - όχι απλώς από "καμία ορατή θραύση".

4. Επιλογή CVD SiC έναντι CVD TaC

Βασικό συμπέρασμα: Το CVD SiC είναι η πρακτική γραμμή βάσης για πολλά μέρη επιτάξεως Si, GaN και SiC λόγω της ωριμότητας, της καθαρότητας και της συμβατότητάς του με τον γραφίτη. Το TaC γίνεται ελκυστικό όταν η ακραία θερμοκρασία ή η πλούσια σε Si χημεία καθιστούν την ύφεση του SiC τον επαληθευμένο μηχανισμό περιορισμού της διάρκειας ζωής.

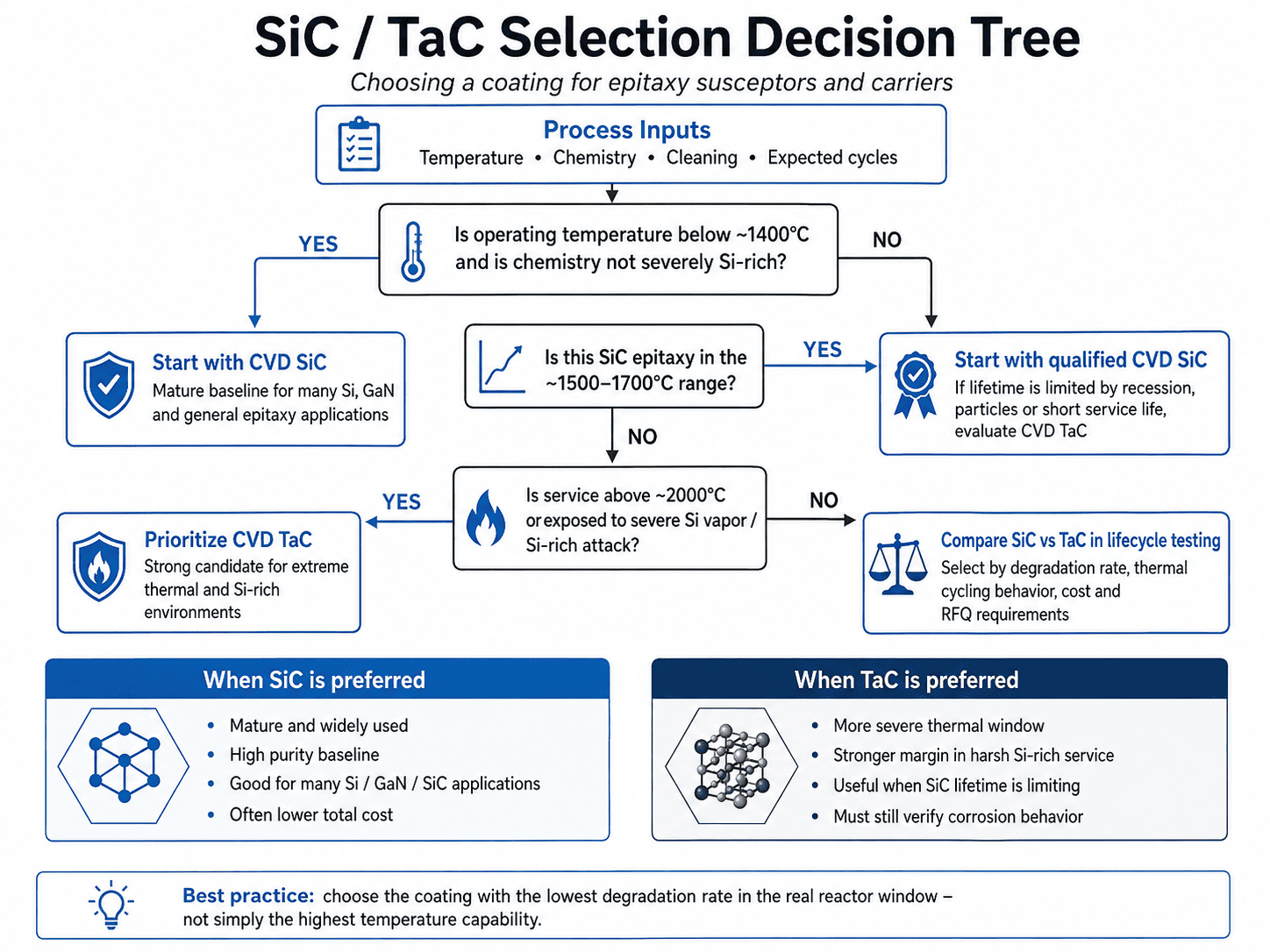

Δέντρο απόφασης επιλογής <~1400°C και SiC χημικά συμβατό;

→ Ναι: πληρούν τις προϋποθέσεις CVD SiC.

→ Όχι: συνέχεια.

Επίταξη SiC στους ~1500–1700°C;

→ Ξεκινήστε με αποδεδειγμένο SiC. Εάν κυριαρχεί η ύφεση, τα σωματίδια ή η σύντομη ζωή, συγκρίνετε το TaC.

>2000°C ή σοβαρή έκθεση σε ατμούς Si;

→ Δώστε προτεραιότητα στην αξιολόγηση TaC.

Το TaC δεν είναι χημικά άτρωτο. Στο 1973 Κ σε ατμό πυριτίου, το CVD TaC σχημάτισε προϊόντα αντίδρασης TaSi2/SiC. Η αυξανόμενη έκθεση στο Si αύξησε το βάθος και την τραχύτητα διάβρωσης.[4] Επομένως, η επιλογή θα πρέπει να βασίζεται στον ρυθμό αποικοδόμησης στον πραγματικό αντιδραστήρα και όχι μόνο στο σημείο τήξης.

5. Μηχανισμοί αστοχίας επίστρωσης CVD

Βασικό συμπέρασμα: Οι περισσότερες αστοχίες επικαλυμμένου υποδοχέα προκύπτουν από συζευγμένη θερμική καταπόνηση, ανομοιομορφία εναπόθεσης, χημική υποχώρηση και ζημιά καθαρισμού ή χειρισμού. Η ανάλυση αποτυχίας θα πρέπει να συνδέσει το ορατό ελάττωμα με τον ριζικό μηχανισμό του και, στη συνέχεια, με το σύμπτωμα της γκοφρέτας αντί να σταματήσει στο «ξεφλούδισμα της επικάλυψης».

Μια χρήσιμη σχέση θερμικής τάσης πρώτης τάξης είναι:

σ ≈ E × Δα × ΔT

όπου E είναι ο συντελεστής επικάλυψης, Δα η διαφορά CTE επίστρωσης/υποστρώματος και ΔT η θερμική εκροή. Αυτός είναι ο λόγος για τον οποίο η αντιστοίχιση CTE γραφίτη έχει σχεδόν εξίσου σημασία με την καθαρότητα της επίστρωσης.

Οι βαθιές τσέπες, οι τρύπες και οι αυλακώσεις μπορούν να λάβουν διαφορετικές μεταφορές προδρόμου:

τοπική λεπτή/πορώδης επίστρωση → θερμική/χημική προσβολή → έκθεση σε γραφίτη → διάβρωση → σωματίδια → κίνδυνος ελαττώματος γκοφρέτας.

Ως εκ τούτου, ένα εξάρτημα μπορεί να φτάσει στο τέλος της διάρκειας ζωής της διεργασίας πριν από το μηχανικό τέλος ζωής.

6. Απαιτήσεις προσόντων και RFQ

Βασικό συμπέρασμα: Η πιστοποίηση θα πρέπει να μετατρέπει τις συνθήκες του αντιδραστήρα σε μετρήσιμα CTQ και να τις επαληθεύει στην τελική γεωμετρία. Τα πιστοποιητικά υλικού από μόνα τους είναι ανεπαρκή. Ο στόχος είναι η επαναλαμβανόμενη ακεραιότητα της επίστρωσης, οι διαστάσεις και η θερμική/χημική συμπεριφορά μέσω αντιπροσωπευτικών κύκλων ανάπτυξης και καθαρισμού.

Μια πρακτική προδιαγραφή πρέπει να περιλαμβάνει:

• Υλικό: βαθμός γραφίτη, καθαρότητα, CTE; φάση επίστρωσης και καθαρότητα.
• Επένδυση: πάχος, τοπικά όρια, τραχύτητα, κριτήρια οπής/πορώδους, κριτήρια πρόσφυσης ή θερμικού κύκλου.
• Γεωμετρία: βάθος τσέπης μετά την επίστρωση, επιπεδότητα/διαρροή, OD/ID, οπές και CTQ που σχετίζονται με την περιστροφή.
• Διαδικασία: μέγεθος γκοφρέτας, θερμοκρασία, αέρια, πίεση, λειτουργία θέρμανσης/περιστροφής, χημεία καθαρισμού και αναμενόμενοι κύκλοι.

Προτεινόμενα σημεία ελέγχου:

Εισερχόμενα → καθορισμένοι κύκλοι ανάπτυξης → καθαρισμός → τέλος ζωής.

Ο συσχετισμός αυτών των σημείων ελέγχου με δεδομένα σωματιδίων και γκοφρετών είναι πιο χρήσιμος από την οπτική επιθεώρηση μόνο.

7. FAQ

Πόσο παχύ πρέπει να είναι το CVD SiC;

Περίπου 100 μm είναι μια χρήσιμη αναφορά, όχι μια καθολική βέλτιστη. Η γεωμετρία, το επίδομα διάβρωσης, η τάση και η ανοχή διαστάσεων καθορίζουν τον στόχο.

Η παχύτερη επίστρωση διαρκεί πάντα περισσότερο;

Όχι. Προσθέτει απόθεμα διάβρωσης, αλλά μπορεί επίσης να αυξήσει την υπολειπόμενη τάση και τη μετατόπιση διαστάσεων.

Γιατί η επίστρωση SiC ξεφλουδίζει;

Τυπικοί παράγοντες που συμβάλλουν είναι η αναντιστοιχία CTE, η υπολειπόμενη τάση, τα ελαττώματα της διεπαφής, η γεωμετρία των άκρων, ο θερμικός κύκλος, η χημική προσβολή και οι ζημιές καθαρισμού.

Πότε πρέπει το TaC να αντικαταστήσει το SiC;

Όταν η προσβολή υψηλής θερμοκρασίας ή πλούσια σε Si αποδεικνύεται ότι είναι το κυρίαρχο όριο διάρκειας ζωής του SiC και το TaC δίνει καλύτερο αποτέλεσμα κύκλου ζωής.

Σύναψη

Βασικό συμπέρασμα: Ο γραφίτης με επίστρωση CVD πρέπει να χαρακτηριστεί ως μέρος της διαδικασίας επιταξίας. Ο στόχος είναι η σταθερή θερμική, χημική και διαστατική συμπεριφορά καθ' όλη τη διάρκεια της παραγωγής, με το τέλος του κύκλου ζωής να ορίζεται από μετρήσιμα CTQ διεργασιών και όχι μόνο από ορατή ζημιά.

Η αλυσίδα μηχανικής είναι:

υπόστρωμα γραφίτη → μικροδομή CVD → τελειωμένη γεωμετρία → θερμική/χημική σταθερότητα → επαναληψιμότητα γκοφρέτας.

Η καλύτερη ερώτηση δεν είναι απλώς "Πόσο παχιά είναι η επίστρωση;" αλλά «Πώς θα συμπεριφέρεται αυτό το συστατικό μετά από επαναλαμβανόμενους κύκλους ανάπτυξης, καθαρισμού και θερμότητας και ποιο μετρήσιμο όριο ορίζει το τέλος της ζωής του;»
