Semiconductor Technology Co., Ltd.


Η Vetek Semiconductor Technology Co., Ltd., Ιδρύθηκε το 2016, είναι κορυφαίος πάροχος προηγμένων υλικών επικάλυψης για τη βιομηχανία ημιαγωγών. Ο ιδρυτής μας, πρώην εμπειρογνώμονας της Κινεζικής Ακαδημίας Επιστημών του Ινστιτούτου Υλικών, καθιέρωσε την εταιρεία με επίκεντρο την ανάπτυξη λύσεων αιχμής για τη βιομηχανία.

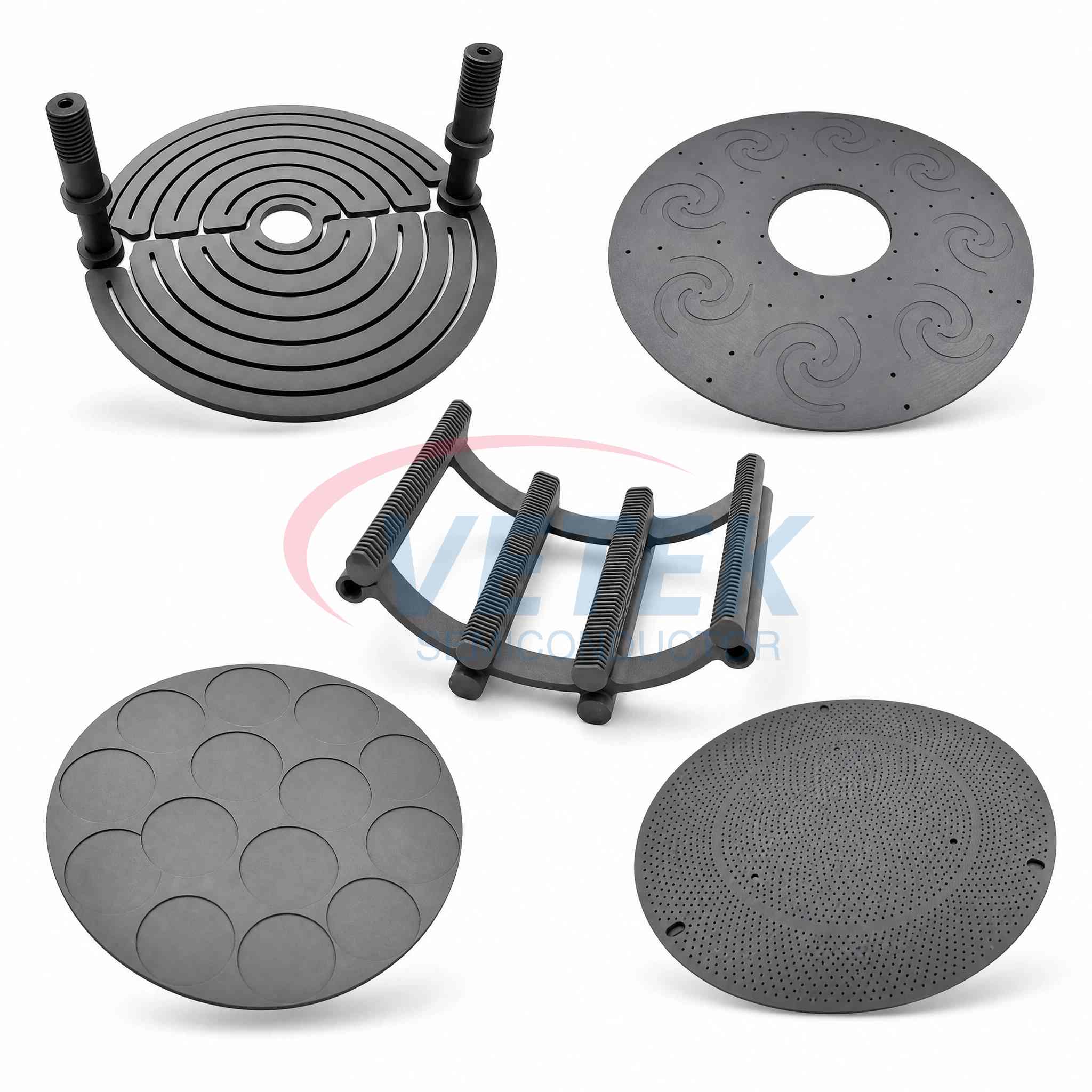

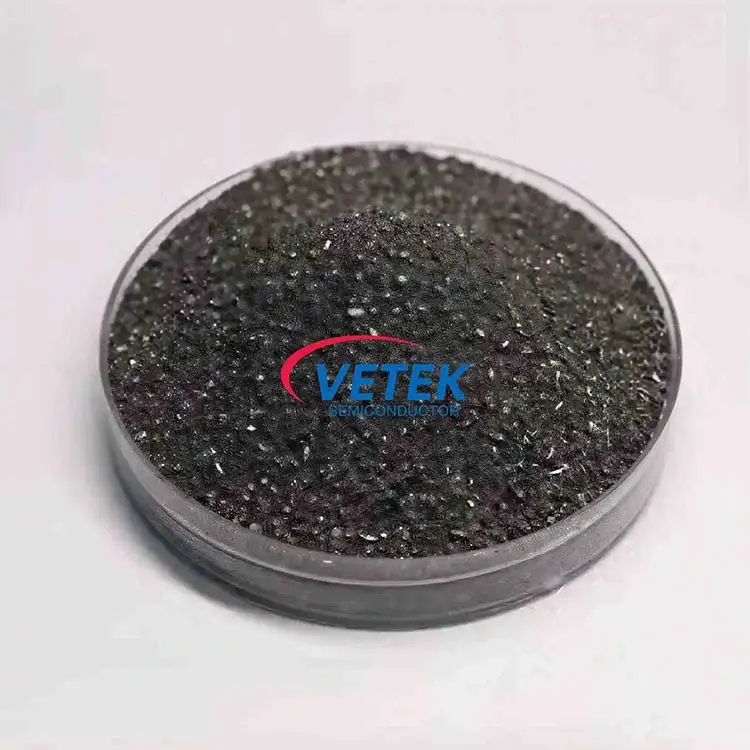

Οι κύριες προσφορές προϊόντων μας περιλαμβάνουνCVD Silicon Carbide (SIC) Επικαλύψεις, επικαλύψεις καρβιδίου tantalum (TAC), Μαλακό SIC, σκόνες SIC και υλικά SIC υψηλής καθαρότητας. Τα κύρια προϊόντα είναι SIC με επικαλυμμένο με SIC, τα δακτυλίους προθέρμανσης, το δακτύλιο εκτροπής με επικάλυψη TAC, τα μέρη μισού μέρους, κλπ., Η καθαρότητα είναι κάτω από 5ppm, μπορεί να ανταποκριθεί στις απαιτήσεις των πελατών.
Δείτε περισσότερα
Το Vetek είναι ο επαγγελματίας της επίστρωσης καρβιδίου πυριτίου, της επίστρωσης καρβιδίου του ταντάλου, του ειδικού κατασκευαστή γραφίτη και του προμηθευτή στην Κίνα. Μπορείτε να είστε σίγουροι για να αγοράσετε τα προϊόντα από το εργοστάσιό μας και θα σας προσφέρουμε την ποιοτική υπηρεσία μετά την πώληση.

Νέα

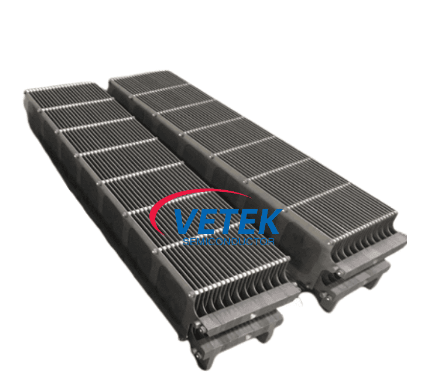

  • Τι είναι ένα σκάφος γραφίτη PECVD;
    2025-03-04
    Τι είναι ένα σκάφος γραφίτη PECVD;

    Το υλικό πυρήνα του σκάφους γραφίτη PECVD είναι ισοτροπικό υλικό γραφίτη υψηλής καθαρότητας (η καθαρότητα είναι συνήθως ≥99,999%), το οποίο έχει εξαιρετική ηλεκτρική αγωγιμότητα, θερμική αγωγιμότητα και πυκνότητα. Σε σύγκριση με τα συνηθισμένα σκάφη γραφίτη, τα σκάφη γραφίτη PECVD έχουν πολλά πλεονεκτήματα φυσικής και χημικής ιδιοκτησίας και χρησιμοποιούνται κυρίως στις βιομηχανίες ημιαγωγών και φωτοβολταϊκών, ειδικά στις διαδικασίες PECVD και CVD.

  • Αρχές και τεχνολογία επίστρωσης φυσικής εναπόθεσης ατμών (1/2) - VeTek Semiconductor
    2024-09-24
    Αρχές και τεχνολογία επίστρωσης φυσικής εναπόθεσης ατμών (1/2) - VeTek Semiconductor

    Η επίστρωση κενού περιλαμβάνει εξάτμιση υλικού μεμβράνης, μεταφορά υπό κενό και ανάπτυξη λεπτής μεμβράνης. Σύμφωνα με τις διαφορετικές μεθόδους εξάτμισης υλικού φιλμ και τις διαδικασίες μεταφοράς, η επίστρωση κενού μπορεί να χωριστεί σε δύο κατηγορίες: PVD και CVD.

  • Πώς να προετοιμάσετε την επίστρωση CVD TAC; - Vetek Semiconductor
    2024-08-23
    Πώς να προετοιμάσετε την επίστρωση CVD TAC; - Vetek Semiconductor

    Αυτό το άρθρο εισάγει τα χαρακτηριστικά του προϊόντος της επικάλυψης CVD TAC, τη διαδικασία παρασκευής επικάλυψης CVD TAC χρησιμοποιώντας τη μέθοδο CVD και τη βασική μέθοδο για την ανίχνευση της επιφανειακής μορφολογίας της προετοιμασμένης επικάλυψης CVD TAC.

  • Τι είναι η επίστρωση TAC TAC TANTALUM CARBIDE; - Vetek Semiconductor
    2024-08-22
    Τι είναι η επίστρωση TAC TAC TANTALUM CARBIDE; - Vetek Semiconductor

    Αυτό το άρθρο εισάγει τα χαρακτηριστικά του προϊόντος της επίστρωσης TAC, τη συγκεκριμένη διαδικασία προετοιμασίας προϊόντων επικάλυψης TAC χρησιμοποιώντας τη διαδικασία CVD και εισάγει την πιο δημοφιλή επίστρωση TAC του Vetek Semiconductor.

  • Τι είναι η επίστρωση TAC; - Vetek Semiconductor
    2024-08-15
    Τι είναι η επίστρωση TAC; - Vetek Semiconductor

    Αυτό το άρθρο εισάγει κυρίως τους τύπους προϊόντων, τα χαρακτηριστικά του προϊόντος και τις κύριες λειτουργίες της επικάλυψης TAC στην επεξεργασία ημιαγωγών και κάνει μια ολοκληρωμένη ανάλυση και ερμηνεία των προϊόντων επικάλυψης TAC στο σύνολό τους.
