Τι είναι η επίστρωση καρβιδίου του πυριτίου (SiC); Ιδιότητες, Διαδικασία CVD & Εφαρμογές

Λεπτομέρεια Περίληψη

A επίστρωση καρβιδίου του πυριτίου (επικάλυψη SiC)είναι ένα πυκνό στρώμα SiC που εναποτίθεται σε μια επιφάνεια συστατικού, συνήθως γραφίτη υψηλής καθαρότητας, για να δημιουργήσει μια χημικά ανθεκτική και θερμικά σταθερή διεπαφή διεργασίας. Στον εξοπλισμό ημιαγωγών, η επίστρωση παράγεται συνήθως απόχημική εναπόθεση ατμών (CVD).

Η απόδοσή του προέρχεται από το συνδυασμένο σύστημα τουυπόστρωμα γραφίτη, στρώμα CVD SiC, γεωμετρία εξαρτημάτων και περιβάλλον αντιδραστήρα.

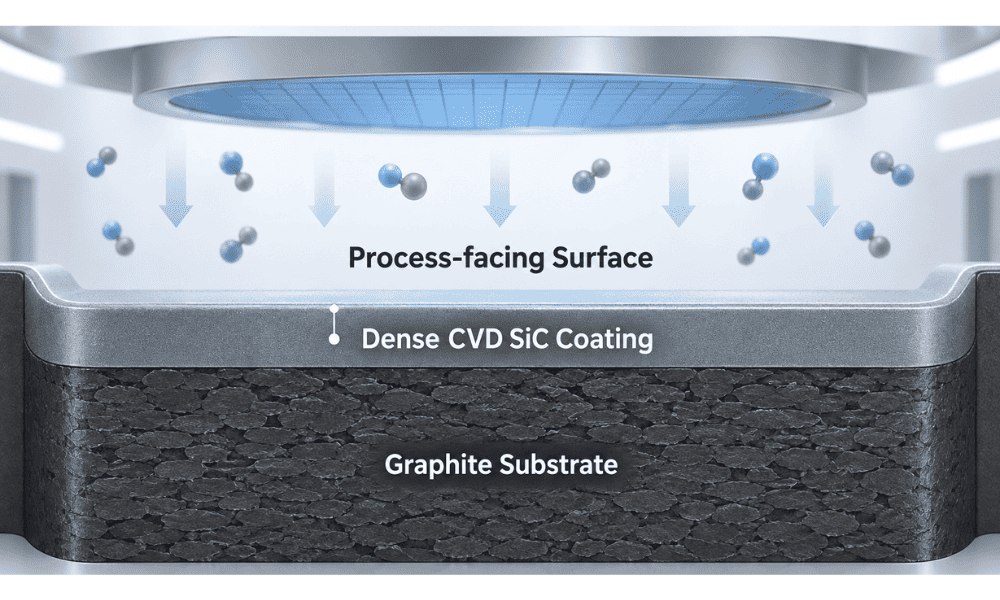

1. Τι είναι μια επίστρωση καρβιδίου του πυριτίου;

Ο γραφίτης χρησιμοποιείται ευρέως για εξαρτήματα ημιαγωγών θερμής ζώνης επειδή είναι επεξεργάσιμος και θερμικά σταθερός. Ωστόσο, ο γυμνός γραφίτης μπορεί να αντιδράσει με αέρια διεργασίας, να οξειδωθεί, να απελευθερώσει ακαθαρσίες ή να δημιουργήσει σωματίδια καθώς η επιφάνεια αποικοδομείται.

Το CVD SiC αλλάζει αυτή την κατάσταση της επιφάνειας. Το καρβίδιο του πυριτίου εναποτίθεται ως ένα πυκνό πολυκρυσταλλικό στρώμα πάνω από το επεξεργασμένο σώμα γραφίτη, δημιουργώντας ένα φράγμα μεταξύ του γραφίτη και του περιβάλλοντος διεργασίας.

Αέριο διεργασίας / Γκοφρέτα → Πυκνή επιφάνεια CVD SiC → Διεπαφή SiC/Γραφίτη → Σώμα γραφίτη υψηλής καθαρότητας

Ο γραφίτης παρέχει το δομικό σώμα, τη θερμική μάζα και τη δυνατότητα επεξεργασίας. Το SiC παρέχει την επιφάνεια που βλέπει τη διαδικασία. Η διεπαφή πρέπει να επιβιώνει από εναπόθεση, ψύξη και επαναλαμβανόμενους κύκλους αντιδραστήρα.

Η SGL Carbon περιγράφει τις εμπορικές επικαλύψεις SiC ως πυκνά, ανθεκτικά στη φθορά και τη διάβρωση στρώματα CVD που εναποτίθενται σε ισοστατικό γραφίτη, με εφαρμογές που καλύπτουν την ανάπτυξη κρυστάλλων ημιαγωγών, την επιταξία πυριτίου/SiC καιMOCVD.

Αυτός είναι ο λόγος για τον οποίο τα εξαρτήματα με επίστρωση SiC ποιότητας ημιαγωγών θα πρέπει να αξιολογούνται ωςμηχανικά συστήματα υλικών, αντί απλώς ως «γραφίτης με επίστρωση».

CVD SiC Coating vs Solid SiC

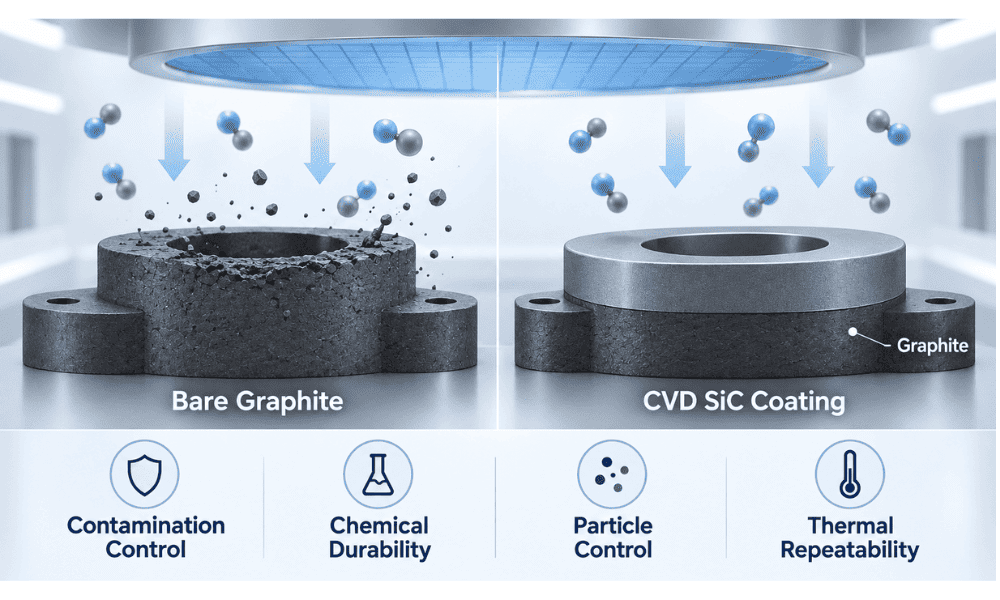

2. Γιατί ο γραφίτης επικαλύπτεται με SiC σε εξοπλισμό ημιαγωγών;

Ο σκοπός είναι να συνδυαστούν τα κατασκευαστικά και θερμικά πλεονεκτήματα του γραφίτη με μια επιφάνεια που ταιριάζει καλύτερα σε απαιτητικές συνθήκες ημιαγωγών.

Ένας υποδοχέας γραφίτη ή ένας φορέας γκοφρέτας μπορεί να κατεργαστεί σε σφιχτές ανοχές και πολύπλοκες τσέπες. Στη συνέχεια, το CVD SiC προστατεύει την επιφάνεια που εκτίθεται στα αέρια διεργασίας και τον καθαρισμό. Αυτός ο συνδυασμός αντιμετωπίζει τέσσερις κύριες ανησυχίες.

Έλεγχος μόλυνσης.Μια πυκνή επιφάνεια υψηλής καθαρότητας βοηθά στην απομόνωση του υποκείμενου γραφίτη από το περιβάλλον του πλακιδίου.

Χημική αντοχή.Το Epitaxy και το MOCVD χρησιμοποιούν επιθετικές πρόδρομες ουσίες και καθαριστική χημεία. Το SiC βελτιώνει την αντίσταση σε σύγκριση με τον εκτεθειμένο γραφίτη.

Έλεγχος σωματιδίων.Ρωγμές, ξεφλούδισμα ή υποβάθμιση της επιφάνειας μπορεί να γίνουν πηγές σωματιδίων, επομένως η ακεραιότητα της επίστρωσης έχει άμεση σημασία για την καθαριότητα της διαδικασίας.

Θερμική επαναληψιμότητα.Οι υποδοχείς και οι φορείς αποτελούν μέρος του θερμικού πεδίου του αντιδραστήρα. Η γεωμετρία και η κατάσταση της επιφάνειάς τους πρέπει να παραμένουν σταθερές, έτσι ώστε η θερμοκρασία του πλακιδίου να παραμένει επαναλαμβανόμενη.

Η Mersen προσδιορίζει την υψηλή θερμοκρασία, το υψηλό κενό, τις επιθετικές αέριες πρόδρομες ουσίες, τον έλεγχο της μόλυνσης και την αντίσταση στα οξέα καθαρισμού ως βασικές απαιτήσεις λειτουργίας για τον εξοπλισμό γραφίτη που χρησιμοποιείται στην επιταξία και το MOCVD. Υπογραμμίζει επίσης τη συμβατότητα γραφίτη/SiC CTE ως σημαντική για την ακεραιότητα της επίστρωσης.

Αυτό εξηγεί γιατί δεν μπορεί να διαχωριστεί η ποιότητα της επίστρωσηςποιότητα γραφίτη, ακρίβεια διαστάσεων ή συνθήκες αντιδραστήρα. Ένα εξαιρετικό χημικά στρώμα SiC σε ένα παραμορφωμένο ή κακώς σχεδιασμένο εξάρτημα μπορεί να εξακολουθεί να παρέχει κακή απόδοση της διαδικασίας.

3. Πώς παράγεται η επίστρωση καρβιδίου του πυριτίου CVD;

Μια τυπική αλυσίδα παραγωγής είναι:

Επιλογή γραφίτη → Επεξεργασία ακριβείας → Καθαρισμός → Προετοιμασία επιφάνειας → Εναπόθεση SiC CVD → Επιθεώρηση

Ο γραφίτης επιλέγεται για καθαρότητα, μικροδομή και θερμική συμπεριφορά, στη συνέχεια υποβάλλεται σε κατεργασία πριν από την επίστρωση, επειδή η επιπεδότητα, το βάθος του θύλακα και η γεωμετρία των άκρων επηρεάζουν τις τελικές διαστάσεις και την ομοιομορφία της επίστρωσης.

Κατά τη διάρκεια της CVD, αέριες πρόδρομες ουσίες εισέρχονται σε έναν αντιδραστήρα υψηλής θερμοκρασίας. Τα αντιδραστικά είδη φτάνουν στην επιφάνεια του γραφίτη, όπου το SiC πυρηνώνεται και αναπτύσσεται σε ένα συνεχές στρώμα.

Η SGL Carbon αναφέρει δημόσια τυπικές θερμοκρασίες εναπόθεσης SiC περίπου1.200–1.300°Cγια την εμπορική διαδικασία επίστρωσής του. Αναφέρει β-SiC, ή κυβικό 3C-SiC, για ένα σύστημα επίστρωσης.

Πρόσφατη έρευνα σε επικαλυμμένους με CVD-SiC υποδοχείς γραφίτη αποδεικνύει περαιτέρω ότι η δομή της επίστρωσης εξαρτάται σε μεγάλο βαθμό από τις συνθήκες επεξεργασίας.

Α 2026Επιστημονικές Εκθέσειςμελέτη διερεύνησε εναπόθεση από1.100 έως 1.350°C, μαζί με αλλαγές στην πίεση και την αναλογία H2/MTS. Οι ερευνητές παρατήρησαν σημαντικές αλλαγές στη μορφολογία της επικάλυψης, την τραχύτητα, τη στοιχειομετρία και τη σκληρότητα, αποδεικνύοντας τη σχέση μεταξύ:

Παράμετροι CVD → Μικροδομή SiC → Ιδιότητες επίστρωσης → Απόδοση εξαρτήματος.

Το σημαντικό μάθημα μηχανικής είναι αυτόΤο "CVD SiC" δεν είναι ένα σταθερό υλικό.

Μια προδιαγραφή όπως:

“Επίστρωση SiC 100 μm”

περιγράφει μόνο το πάχος.

Δεν ορίζει πλήρως:

l καθαρότητα;

l αραιότητα της ύλης;

l δομή κόκκου?

l τραχύτητα επιφάνειας?

l ομοιομορφία επίστρωσης?

l Ποιότητα διεπαφής?

l υπολειπόμενη καταπόνηση.

Για εξοπλισμό ημιαγωγών, αυτοί οι παράγοντες μπορεί να είναι εξίσου σημαντικοί με το ονομαστικό πάχος.

Κοινά ελαττώματα επίστρωσης

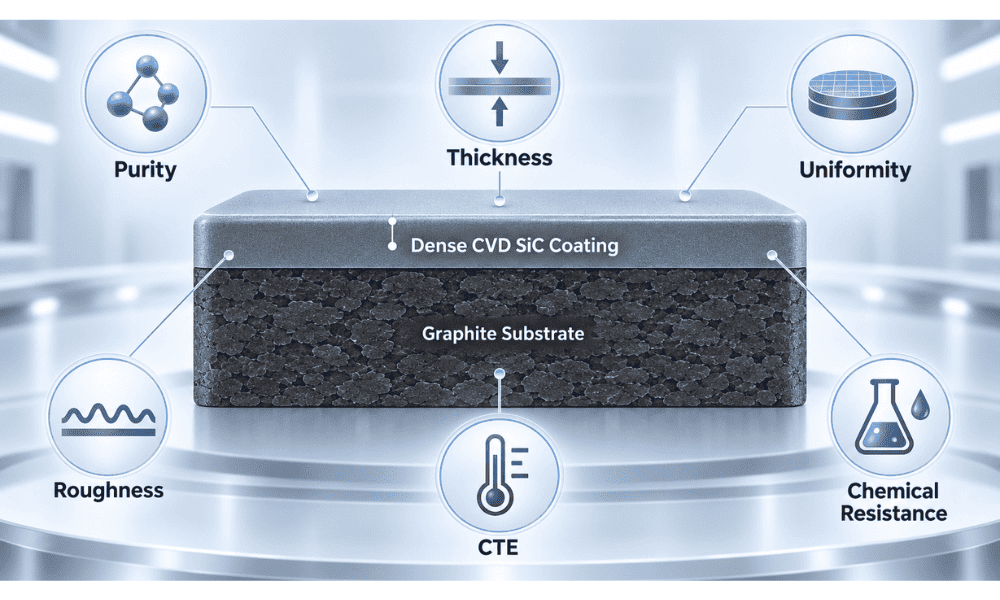

4. Ποιες ιδιότητες επίστρωσης SiC έχουν μεγαλύτερη σημασία;

Για τη χρήση ημιαγωγών, οι πιο χρήσιμες ιδιότητες είναι αυτές που συνδέονται με τον έλεγχο της μόλυνσης, τη σταθερότητα της διαδικασίας και τη διάρκεια ζωής του εξαρτήματος.

Ως δημόσιο εμπορικό σημείο αναφοράς, η SGL Carbon αναφέρει για μία επίστρωση SiC πυκνότητα όγκου περίπου3,2 g/cm³, σκληρότητα του40 GPa, θερμική διαστολή του4,3 × 10^-6 K^-1από 100–600°C και τυπικό πάχος επίστρωσης100 μm. Αυτές οι τιμές είναι παραδείγματα και όχι καθολικές προδιαγραφές ημιαγωγών.

Δύο παράμετροι αξίζουν ιδιαίτερης προσοχής:πάχος επίστρωσης και CTE.

1. Μια παχύτερη επίστρωση SiC δεν είναι αυτόματα καλύτερη.

Το πρόσθετο πάχος μπορεί να παρέχει μεγαλύτερο προστατευτικό φράγμα, αλλά μπορεί επίσης να αλλάξει τις διαστάσεις των εξαρτημάτων και να αυξήσει τη συσσωρευμένη υπολειμματική τάση. Αυτό γίνεται σημαντικό για τους υποδοχείς καιμεταφορείς γκοφρέταςόπου το βάθος της τσέπης, η επιπεδότητα και η γεωμετρία των άκρων είναι κρίσιμα για τη διαδικασία.

2. Η αντιστοίχιση CTE είναι εξίσου σημαντική.

Το SiC εναποτίθεται σε υψηλή θερμοκρασία και στη συνέχεια ψύχεται μαζί με το υπόστρωμα γραφίτη. Εάν το SiC και ο γραφίτης διαστέλλονται και συστέλλονται διαφορετικά, αναπτύσσεται μηχανική καταπόνηση κοντά στη διεπαφή.

Μια απλοποιημένη διαδρομή αποτυχίας είναι:

Αναντιστοιχία CTE → Υπολειμματική καταπόνηση → Μικρορωγμή → Διάδοση ρωγμών → Αποκόλληση → Σωματίδια / Εκτεθειμένος γραφίτης

Αυτός ο μηχανισμός εξηγεί γιατί η αστοχία επίστρωσης δεν μπορεί πάντα να επιλυθεί απλώς με την αύξηση του πάχους.

Α 2026Ceramics InternationalΗ μελέτη διερεύνησε ειδικά το SiC που εναποτέθηκε σε γραφίτη στους 1.260°C, 1.280°C και 1.320°C και διαπίστωσε ότι η θερμοκρασία εναπόθεσης επηρέασε τη μικροδομή και τη διεπιφανειακή πρόσφυση.

Επομένως, η ποιότητα της επίστρωσης θα πρέπει να κριθεί από το συνδυασμό:

Καθαρότητα + Μικροδομή + Ομοιομορφία + Ακεραιότητα διεπαφής + Γεωμετρία

παρά μόνο πάχος.

5. Πού χρησιμοποιείται ο επικαλυμμένος με SiC γραφίτης και πώς πρέπει να επιλέγεται;

Οι ισχυρότερες εφαρμογές είναι εξαρτήματα που αντιμετωπίζουν υψηλή θερμοκρασία, αντιδραστική χημεία και αυστηρές απαιτήσεις σε επίπεδο γκοφρέτας.

1. Επιταξία πυριτίου

Οι επικαλυμμένοι με SiC υποδοχείς γραφίτη υποστηρίζουν γκοφρέτες ενώ συμμετέχουν στη μεταφορά θερμότητας. Η επιπεδότητα, η γεωμετρία της τσέπης, η ομοιομορφία επίστρωσης και η κατάσταση της επιφάνειας μπορούν να επηρεάσουν τη θερμοκρασία του πλακιδίου και την επιταξιακή ομοιομορφία.

Η επίστρωση είναι επομένως μέρος ενός ευρύτερου θερμικού συστήματος:

Θερμαντήρας / Πηγή Ενέργειας → Υποδοχέας → Θερμικό όριο πλακιδίων → Θερμοκρασία γκοφρέτας → Επιταξιακή ανάπτυξη

2. Επιταξία καρβιδίου πυριτίου

Η επιταξία SiC θέτει ιδιαίτερα απαιτητικές απαιτήσεις σε υλικά θερμικού πεδίου. Οι υποδοχείς, οι δακτύλιοι και τα σχετικά συστατικά πρέπει να διατηρούν τη χημική σταθερότητα, τη χαμηλή μόλυνση και τη συνοχή των διαστάσεων μέσω επαναλαμβανόμενης λειτουργίας σε υψηλή θερμοκρασία.

3. GaN και LED MOCVD

Οι φορείς πλακών και οι δορυφορικές πλατφόρμες MOCVD λειτουργούν σε περιβάλλοντα πλούσια σε πρόδρομες ουσίες όπου η κατανομή θερμοκρασίας φορέα επηρεάζει τις συνθήκες ανάπτυξης σε όλη τη γκοφρέτα.

Οι αλλαγές στη γεωμετρία του φορέα ή στην κατάσταση της επιφάνειας μπορεί να συμβάλουν σε διακυμάνσεις σε:

l θερμοκρασία γκοφρέτας?

l ρυθμός ανάπτυξης·

l πάχος φιλμ?

l σύνθεση;

l ομοιομορφία γκοφρέτας σε γκοφρέτα.

Η Mersen προσδιορίζει συγκεκριμένα τον γραφίτη υψηλής καθαρότητας επικαλυμμένο με SiC, την ομοιόμορφη θερμική συμπεριφορά, την αντοχή σε επιθετικά αέρια και την ανθεκτικότητα στον επιτόπιο χημικό καθαρισμό ως σημαντικές απαιτήσεις για εφαρμογές επιταξίας.

4. Άλλες διεργασίες υψηλής θερμοκρασίας

Επιλεγμένα στοιχεία RTP/RTA, CVD, ALD και άλλα στοιχεία θερμικού πεδίου μπορούν επίσης να χρησιμοποιούν γραφίτη επικαλυμμένο με SiC όταν η θερμοκρασία, η χημεία, ο κίνδυνος μόλυνσης και η γεωμετρία το δικαιολογούν.

Η επιλογή πρέπει να ξεκινά με τοαντιδραστήρα και διεργασία, όχι μια γενική προδιαγραφή επίστρωσης.

Καθορίζω:

l μοντέλο διεργασίας και αντιδραστήρα·

l μέγεθος γκοφρέτας?

l θερμοκρασία λειτουργίας?

l αέρια διεργασίας και καθαρισμού·

l Σχέδιο εξαρτημάτων?

l απαίτηση γραφίτη?

l κρίσιμες διαστάσεις και επιπεδότητα.

l πάχος επίστρωσης?

l τραχύτητα επιφάνειας?

l απαιτήσεις επιθεώρησης.

Το πιο χρήσιμο RFQ θέτει μια κεντρική ερώτηση:

Τι πρέπει να κάνει αυτό το εξάρτημα μέσα στον αντιδραστήρα;

Η επίστρωση SiC μπορεί στη συνέχεια να κατασκευαστεί γύρω από τον πραγματικό στόχο και όχι μια παράμετρο μεμονωμένου υλικού.

Για την επιταξία και το MOCVD, ο στόχος δεν είναι απλώς η επίστρωση με τη μεγαλύτερη διάρκεια. Είναι ένα εξάρτημα ικανό να υποστηρίζει:

Σταθερή θερμοκρασία πλακιδίων + χαμηλή μόλυνση + χαμηλή παραγωγή σωματιδίων + επαναλαμβανόμενη ανάπτυξη + προβλέψιμη διάρκεια ζωής

6. Συχνές ερωτήσεις

1. Ποιος είναι ο κύριος σκοπός της επικάλυψης καρβιδίου του πυριτίου σε γραφίτη;

Δημιουργεί μια επιφάνεια διεργασίας υψηλής καθαρότητας, ανθεκτική στα χημικά, διατηρώντας παράλληλα την ικανότητα μηχανικής επεξεργασίας και τα θερμικά πλεονεκτήματα του σώματος γραφίτη.

2. Γιατί χρησιμοποιείται το CVD για επίστρωση SiC;

Το CVD επιτρέπει στο SiC να αναπτύσσεται απευθείας σε πολύπλοκες επιφάνειες γραφίτη και παρέχει έλεγχο στη δομή της επίστρωσης, το πάχος και την ομοιομορφία όταν η διαδικασία εναπόθεσης έχει σχεδιαστεί σωστά.

3. Είναι πάντα καλύτερη η παχύτερη επίστρωση SiC;

Όχι. Το πάχος πρέπει να εξισορροπείται έναντι της υπολειπόμενης τάσης, της ανοχής διαστάσεων, της γεωμετρίας των εξαρτημάτων και των συνθηκών λειτουργίας.

4. Τι προκαλεί τη ρωγμή ή την αποκόλληση της επίστρωσης SiC;

Οι συνήθεις παράγοντες περιλαμβάνουν την αναντιστοιχία γραφίτη/SiC CTE, την υπολειπόμενη τάση, τα ελαττώματα της διεπαφής, τις ακατάλληλες συνθήκες εναπόθεσης και τον επαναλαμβανόμενο θερμικό κύκλο.

5. Ποιες πληροφορίες χρειάζονται για ένα RFQ γραφίτη με επικάλυψη SiC;

Παρέχετε το σχέδιο, το μοντέλο του αντιδραστήρα, τη διεργασία, το μέγεθος του πλακιδίου, τη θερμοκρασία λειτουργίας, τα αέρια διεργασίας και καθαρισμού, την απαίτηση γραφίτη, τις προδιαγραφές επίστρωσης, τις κρίσιμες ανοχές, τα κριτήρια επιθεώρησης και την ποσότητα.

Χρειάζεστε ένα προσαρμοσμένο εξάρτημα γραφίτη με επίστρωση CVD με SiC;

Το VeTek Semiconductor παρέχει εξαρτήματα γραφίτη επικαλυμμένα με SiC για επιταξία ημιαγωγών και σχετικές εφαρμογές επεξεργασίας υψηλής θερμοκρασίας.

Μοιραστείτε το μοντέλο του αντιδραστήρα σας, τα σχέδια εξαρτημάτων, τις απαιτήσεις γραφίτη, τις προδιαγραφές επίστρωσης, τις συνθήκες λειτουργίας και τα κριτήρια επιθεώρησης για να συζητήσετε μια κατάλληλη λύση.

Ζητήστε Τεχνική Συμβουλευτική| Υποβάλετε το Σχέδιό σας

Εξερευνήστε τη σειρά προϊόντων μας με επίστρωση καρβιδίου πυριτίου.

Αναφορές

1. SGL Carbon. Επιστρώσεις SIGRAFINE® SiC.Τεχνικά στοιχεία και πληροφορίες εφαρμογής για επιστρώσεις CVD SiC σε ισοστατικό γραφίτη.

2. Μέρσεν. Εξοπλισμός διεργασίας ημιαγωγών — Υπερκαθαρός γραφίτης επικαλυμμένος με καρβίδιο του πυριτίου.Τεχνικές πληροφορίες για εφαρμογές επιταξίας και MOCVD.

3. Huo, Υ., Qin, S., Chen, Υ., et αϊ. «Μελέτη της συσχέτισης διεργασίας-δομής-ιδιότητας σε επιστρώσεις CVD-SiC σε υποστρώματα γραφίτη».Επιστημονικές Εκθέσεις, Τομ. 16, άρθρο 4150, 2026.

4. Ma, Q., et αϊ. «Διεπιφανειακή πρόσφυση επικαλύψεων CVD-SiC σε υποστρώματα γραφίτη: Ρόλος της θερμοκρασίας στη μικροδομή και στις μηχανικές ιδιότητες».Ceramics International, Τομ. 52, Τεύχος 3, 2026, σελ. 3711–3718.
