Από 4 ίντσες έως 8 ίντσες: Μια δεκαετία ανάπτυξης ημιαγωγών SiC

Το 2013, η βιομηχανία ρώτησε εάν το καρβίδιο του πυριτίου θα μπορούσε να διατεθεί στο εμπόριο. Δέκα χρόνια αργότερα, το SiC τροφοδοτεί τα EV και τις ανανεώσιμες πηγές ενέργειας — και ο πραγματικός ανταγωνισμός έχει μετατοπιστεί στα υλικά, τον εξοπλισμό και την παραγωγή. Σε μια δεκαετία, οι γκοφρέτες SiC αυξήθηκαν από 4 ίντσες σε 8 ίντσες καθώς ο εξοπλισμός επιταξίας προχωρούσε σταδιακά. Πέρα από την ίδια τη γκοφρέτα, οι επικαλύψεις CVD SiC, οι επικαλύψεις στερεού CVD SiC και οι επικαλύψεις TaC διατηρούν πλέον αξιόπιστη λειτουργία του εξοπλισμού υψηλής θερμοκρασίας και αντοχής στη διάβρωση. Η VETEK Semiconductor παρέχει και τις τρεις λύσεις υλικών για την παραγωγή SiC σε κλίμακα.

Η δεκαετία του μετασχηματισμού της SiC: Από το εργαστηριακό υλικό στον κύριο ημιαγωγό ισχύος

Το SiC έχει μετακινηθεί από ένα πολλά υποσχόμενο εργαστηριακό υλικό το 2013 σε μια κύρια τεχνολογία που υποστηρίζει τα EV, τα ηλεκτρονικά ισχύος και τη μετατροπή ενέργειας σήμερα — και η εστίαση της βιομηχανίας έχει μετατοπιστεί από την απόδειξη της τεχνολογίας στην κυριαρχία της κατασκευής σε κλίμακα.

Ο παρακάτω πίνακας συνοψίζει πώς άλλαξαν οι προτεραιότητες της βιομηχανίας SiC την τελευταία δεκαετία.

2013 εναντίον σήμερα: Πώς μετατοπίστηκε η εστίαση της βιομηχανίας SiC

Διάσταση
2013
Σήμερα
Βιομηχανικό στάδιο
Μετάβαση από την Ε&Α στην πρώιμη εμπορευματοποίηση
Βασική ανάπτυξη σε EV, ηλεκτρονικά ισχύος, ενέργεια
Μέγεθος γκοφρέτας mainstream
Μετάβαση 4 ιντσών σε 6 ιντσών (150 mm)
6 ιντσών mainstream? Προκρίσεις 8 ιντσών (200 mm) και ράμπα σε εξέλιξη
Κεντρικό ερώτημα
Μπορεί το SiC να διατεθεί στο εμπόριο;
Πώς να κατασκευάσετε το SiC με υψηλότερη απόδοση, λιγότερα ελαττώματα και μεγαλύτερη συνέπεια;
Βασικοί τομείς εστίασης
Επίτευξη επιταξίας 6 ιντσών, βασική ομοιομορφία
Βελτίωση απόδοσης, μείωση ελαττωμάτων, σταθερότητα παρτίδας, χρόνος λειτουργίας εξοπλισμού
Προσοχή στα υλικά
Κυρίως γκοφρέτες και συσκευές
Γκοφρέτες, συσκευές και εξαρτήματα εξοπλισμού (επικαλύψεις, εξαρτήματα θερμής ζώνης)

Η βασική πρόκληση της εμπορευματοποίησης SiC: Τεχνολογία Επιτάξεως

Ο εξοπλισμός Epitaxy ήταν πάντα το τεχνικό σημείο συμφόρησης για την εμπορευματοποίηση του SiC — η πρόοδος της βιομηχανίας μπορεί να παρακολουθηθεί απευθείας μέσω της εξέλιξης των αντιδραστήρων επιταξίας, από τις πρώτες πλατφόρμες 6 ιντσών έως τα σημερινά αυτοματοποιημένα συστήματα 150mm/200mm.

Το 2013, η εμπορευματοποίηση του SiC επιταχύνθηκε και οι κατασκευαστές εξοπλισμού ανταγωνίζονταν κυρίως γύρω από την ικανότητα επιτάξεως SiC 6 ιντσών (150 mm). Η Semiconductor Today ανέφερε για αρκετά αντιπροσωπευτικά συστήματα εκείνη την εποχή:

Αντιπρόσωπος SiC Epitaxy Equipment, 2013

Κατασκευαστής Εξοπλισμού
Μοντέλο
Τεχνικά Χαρακτηριστικά
Aixtron
Πλανητικός αντιδραστήρας AIX G5 WW
Υποστηριζόμενα υποστρώματα 6×150mm ή 10×100mm, κατασκευασμένα για παραγωγή όγκου επιτάξεως SiC
LPE
ACiS M8 / M10
Αρχιτεκτονική CVD ζεστού τοίχου, που υποστηρίζει την παραγωγή επιτάξεως SiC πολλαπλών πλακιδίων
Tokyo Electron (TEL)
Σύστημα CVD Probus
Υποστηρίζεται επίταση SiC έως 6 ιντσών, διαμορφώσιμη με διπλούς θαλάμους αντίδρασης

Αυτά τα πρώιμα συστήματα σχεδιάστηκαν για να λύσουν τέσσερα προβλήματα: επίτευξη επιταξίας SiC 6 ιντσών, βελτίωση της ομοιομορφίας επιταξιακού στρώματος, μείωση της πυκνότητας ελαττώματος και κάλυψη των αναγκών πρώιμης εμπορευματοποίησης συσκευών ισχύος.

Καθώς η υιοθέτηση των EV, η υποδομή φόρτισης EV, τα συστήματα αποθήκευσης ηλιακής ενέργειας και οι αγορές βιομηχανικής ενέργειας επεκτάθηκαν γρήγορα, η ζήτηση για συσκευές SiC αυξήθηκε ανάλογα — και ο εξοπλισμός επιταξίας εξελίχθηκε από πλατφόρμες Ε&Α μικρής παρτίδας σε συστήματα επόμενης γενιάς κατασκευασμένα για μεγάλης κλίμακας παραγωγή. Οι σημερινές αντιπροσωπευτικές πλατφόρμες περιλαμβάνουν:

Αντιπρόσωπος SiC Epitaxy Equipment, Σήμερα

Κατασκευαστής Εξοπλισμού
Σύστημα Τρέχοντος Αντιπροσώπου
Τεχνικά Χαρακτηριστικά
Aixtron
G10-SiC
Κατασκευασμένο για παραγωγή όγκου επιτάξεως SiC 150mm/200mm, με μεγαλύτερη χωρητικότητα και αυτοματισμό
LPE
Σειρά PE1O6 / PE1O8
Κατασκευασμένο για επιτάξεις SiC μεγάλης διαμέτρου χρησιμοποιώντας προηγμένη τεχνολογία CVD θερμού τοίχου
Tokyo Electron (TEL)
TEL SiC Epi Reactor
Κατασκευασμένο για υψηλής αξιοπιστίας κατασκευή συσκευών ισχύος SiC, δίνοντας έμφαση στον αυτοματισμό και τη σταθερότητα παραγωγής
Τεχνολογία NuFlare
Σύστημα Επιταξίας SiC
Κατασκευασμένο για προηγμένες απαιτήσεις κατασκευής επιταξίας SiC
Εφαρμοσμένα Υλικά
Πλατφόρμα επιτάξεως SiC
Επέκταση σε εξοπλισμό κατασκευής ημιαγωγών τρίτης γενιάς

Από 4 ίντσες σε 8 ίντσες: Πώς η κλιμάκωση της γκοφρέτας μειώνει το κόστος και αυξάνει την απόδοση

Κάθε βήμα στη διάμετρο γκοφρέτας SiC — από 4 ίντσες σε 6 ίντσες και τώρα σε 8 ίντσες — υπάρχει για να αυξήσει την παραγωγή ανά γκοφρέτα και να μειώσει το κόστος κατασκευής και η βιομηχανία βρίσκεται τώρα στη μέση της μετάβασης από 6 ίντσες σε 8 ίντσες.

Το 2013, η βιομηχανία SiC πίεζε να περάσει από γκοφρέτες 4 ιντσών σε 6 ιντσών. Εταιρείες όπως οι Cree, Dow Corning, Showa Denko και Norstel επέκτειναν όλες το υπόστρωμα SiC 6 ιντσών και την ικανότητα επιταξίας τους εκείνη την εποχή. Ο στόχος της μετάβασης σε μεγαλύτερες γκοφρέτες ήταν απλός: αύξηση της παραγωγής ανά γκοφρέτα, χαμηλότερο κόστος παραγωγής και βελτίωση της επεκτασιμότητας σε ολόκληρη τη βιομηχανία.

Πάνω από μια δεκαετία μετά, η ίδια λογική οδηγεί τώρα τη μετάβαση από τις 6 ίντσες στις 8 ίντσες. Η GlobalWafers, ο τρίτος μεγαλύτερος κατασκευαστής πλακιδίων πυριτίου στον κόσμο, δήλωσε ότι η παραγωγή γκοφρέτας SiC 8 ιντσών σε όλη τη βιομηχανία θα επιταχυνθεί απότομα κατά την περίοδο 2025–2026 - μια μετάβαση που θεωρήθηκε μη ρεαλιστική μόλις δύο χρόνια νωρίτερα (GlobalWafers, 2023). Η Onsemi και η Resonac έχουν επίσης στοχεύσει το 2025 για να πληρούν τις προϋποθέσεις και να αυξάνουν τα υποστρώματα SiC 8 ιντσών και τις επιταξιακές γκοφρέτες (Compound Semiconductor News, 2024).

Τι αλλάζει όταν οι γκοφρέτες SiC γίνονται μεγαλύτερες

Μετρικός
Γιατί έχει σημασία
Νεκάρια ανά γκοφρέτα
Μια μεγαλύτερη επιφάνεια γκοφρέτας αποδίδει περισσότερες μάρκες ανά κύκλο παραγωγής, μειώνοντας άμεσα το κόστος ανά μήτρα
Χάσμα κόστους έναντι πυριτίου
Οι γκοφρέτες SiC συνήθως κοστίζουν 5–10 φορές περισσότερο από το πυρίτιο. ο κλάδος εργάζεται για να το περιορίσει σε περίπου 3–5× μέσω βελτιωμένων διαδικασιών ανάπτυξης και απόδοσης (Patsnap Eureka, 2025)
Στόχοι ελέγχου ελαττωμάτων
Οι στόχοι της βιομηχανίας περιλαμβάνουν πυκνότητα μικροσωλήνων κάτω από 1 ανά cm² και πυκνότητα εξάρθρωσης κάτω από 10³ ανά cm² για εφαρμογές premium (Patsnap Eureka, 2025)
Εστίαση στην κατασκευή
Μετατοπίστηκε από το "μπορούμε να αναπτύξουμε τον κρύσταλλο" σε βελτίωση απόδοσης, μείωση ελαττωμάτων, συνέπεια παρτίδας και χρόνο λειτουργίας εξοπλισμού

Καθώς αυξάνονται οι απαιτήσεις για τη διάμετρο και την ποιότητα της γκοφρέτας, τα υλικά και τα εξαρτήματα του εξοπλισμού που χρησιμοποιούνται σε όλη τη διαδικασία κατασκευής έχουν γίνει εξίσου καθοριστικά για την πρόοδο του SiC με τις ίδιες τις γκοφρέτες.


Beyond the Wafer: Γιατί τα εξαρτήματα του εξοπλισμού έχουν τόση σημασία με τα τσιπ SiC

Οι γκοφρέτες SiC, τα MOSFET και οι μονάδες ισχύος τραβούν το μεγαλύτερο μέρος της προσοχής, αλλά τα εξαρτήματα του εξοπλισμού μέσα στους αντιδραστήρες επιταξίας και ανάπτυξης κρυστάλλων αντιμετωπίζουν εξίσου ακραίες συνθήκες — και ο παραδοσιακός γραφίτης από μόνος του δεν αρκεί πλέον για να καλύψει τις σημερινές απαιτήσεις.

Οι συζητήσεις για τη βιομηχανία SiC τείνουν να επικεντρώνονται σε τρία πράγματα: γκοφρέτες SiC, MOSFET SiC και μονάδες ισχύος. Στην πράξη, τα εξαρτήματα του εξοπλισμού που χρησιμοποιούνται για την κατασκευή τους είναι εξίσου σημαντικά. Μέσα σε αντιδραστήρες επιταξίας, κλιβάνους ανάπτυξης κρυστάλλων και άλλες διεργασίες ημιαγωγών υψηλής θερμοκρασίας, τα εσωτερικά εξαρτήματα πρέπει να αντέχουν:

• Περιβάλλοντα εξαιρετικά υψηλής θερμοκρασίας

• Διαβρωτικά αέρια διεργασίας όπως H2 και HCl

• Αυστηρές απαιτήσεις καθαριότητας για την αποφυγή μόλυνσης της γκοφρέτας

Ο παραδοσιακός γραφίτης προσφέρει ισχυρή θερμική απόδοση, αλλά με εκτεταμένη χρήση είναι επιρρεπής στη διάβρωση της επιφάνειας, τη δημιουργία σωματιδίων και τη μείωση της διάρκειας ζωής — όλα αυτά απειλούν άμεσα την απόδοση και τη συνέπεια της διεργασίας του πλακιδίου. Αυτό είναι το κενό στο οποίο η τεχνολογία επίστρωσης CVD SiC έχει ολοένα και περισσότερο παρέμβει για να καλύψει.


CVD SiC Coating: Η τεχνολογία πίσω από τον αξιόπιστο εξοπλισμό υψηλής θερμοκρασίας

Η επίταση SiC και η επίστρωση SiC είναι δύο ξεχωριστές τεχνολογίες που εξυπηρετούν διαφορετικούς σκοπούς — η επιταξία κάνει το ίδιο το ημιαγωγικό υλικό, ενώ η επίστρωση CVD SiC προστατεύει τον εξοπλισμό που το κατασκευάζει.

Το SiC epitaxy χρησιμοποιείται για την κατασκευή ημιαγωγού υλικού. Η επίστρωση SiC CVD, αντίθετα, εφαρμόζεται κυρίως σε κρίσιμα εσωτερικά εξαρτήματα του εξοπλισμού ημιαγωγών, για τη βελτίωση της αντοχής τους σε υψηλές θερμοκρασίες και διάβρωση.

SiC Epitaxy εναντίον SiC Coating: Δύο διαφορετικές τεχνολογίες


SiC Epitaxy
Επικάλυψη SiC (CVD SiC)
Σκοπός
Αναπτύξτε κρυσταλλικό SiC για να φτιάξετε γκοφρέτες και συσκευές
Προστατέψτε τα εξαρτήματα του εξοπλισμού από τη θερμότητα και τη διάβρωση
Εφαρμόζεται σε
Υπόστρωμα SiC/γκοφρέτα
Γραφίτης ή άλλα εξαρτήματα εξοπλισμού
Παραγωγή
Υλικό ημιαγωγών (το προϊόν)
Ένα ανθεκτικό εξάρτημα εξοπλισμού υψηλής απόδοσης (το εργαλείο)
Τυπικός εξοπλισμός
Αντιδραστήρες Epitaxy (Aixtron, LPE, TEL, κ.λπ.)
Υποδοχείς, φορείς, δακτύλιοι, μέρη θερμής ζώνης

Πώς λειτουργεί το Σύνθετο Γραφίτη + SiC

Τα εξαρτήματα γραφίτη με επικάλυψη CVD SiC χρησιμοποιούνται πλέον ευρέως σε εξοπλισμό επιτάξεως SiC, εξοπλισμό MOCVD, εξοπλισμό επιταξίας LED και εξοπλισμό θερμικής επεξεργασίας RTP/RTA. Η εναπόθεση ενός πυκνού στρώματος SiC σε γραφίτη υψηλής καθαρότητας συνδυάζει τις αντοχές και των δύο υλικών:

Γιατί το Graphite + SiC λειτουργεί ως σύνθετο υλικό

Υλικό
Συνεισφορά
Γραφίτης (πυρήνας)
Εξαιρετική θερμική αγωγιμότητα. καλή θερμική σταθερότητα
SiC (επικάλυψη)
Υψηλή σκληρότητα; σταθερότητα σε υψηλή θερμοκρασία. εξαιρετική αντοχή στη διάβρωση
Σύνθετο αποτέλεσμα
Ένα εξάρτημα κατάλληλο για προηγμένα περιβάλλοντα παραγωγής ημιαγωγών

Προηγμένες λύσεις υλικών SiC της VETEK Semiconductor

Καθώς οι ημιαγωγοί τρίτης γενιάς συνεχίζουν να κλιμακώνονται, η VETEK Semiconductor παρέχει τρεις συμπληρωματικές λύσεις υλικών — γραφίτη με επικάλυψη CVD SiC, επικαλύψεις στερεού CVD SiC και TaC — σχεδιασμένες για τις συγκεκριμένες θερμικές και χημικές απαιτήσεις του εξοπλισμού παραγωγής SiC.

Συστατικά γραφίτη με επικάλυψη CVD SiC

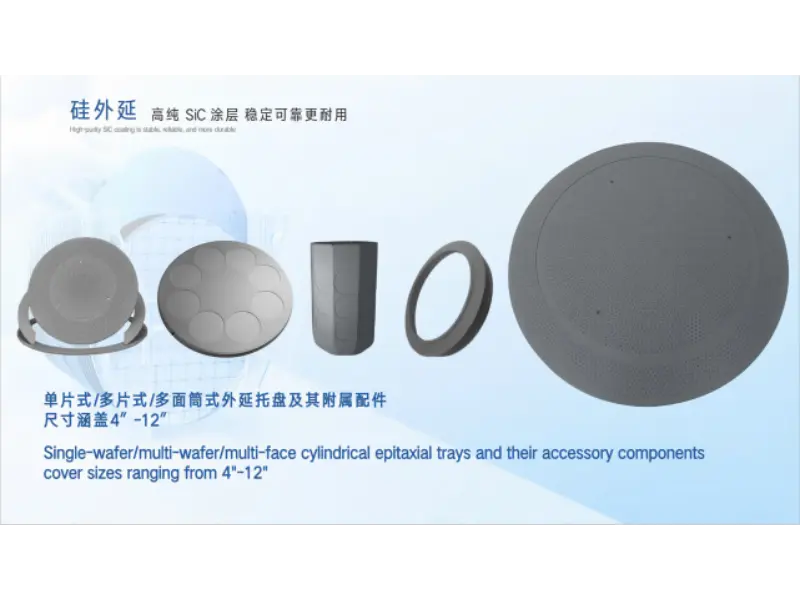

Τα εξαρτήματα γραφίτη με επικάλυψη CVD SiC της VETEK χρησιμοποιούνται σε SiC Epitaxy Susceptors, MOCVD Carriers, Wafer Carriers, Halfmoon Components και Semiconductor Thermal Components.

• Επικάλυψη SiC υψηλής καθαρότητας

• Άριστη θερμική ομοιομορφία

• Σταθερότητα σε υψηλές θερμοκρασίες

• Ισχυρή αντοχή στη διάβρωση

Στοιχεία γραφίτη με επίστρωση VETEK CVD SiC για επιτάξεις SiC, MOCVD και θερμικές εφαρμογές ημιαγωγών.

Στερεά εξαρτήματα CVD SiC

Για προηγμένες διεργασίες χάραξης και υψηλής θερμοκρασίας, το Solid CVD SiC προσφέρει υψηλότερο βαθμό απόδοσης υλικού. Οι τυπικές εφαρμογές περιλαμβάνουν τους δακτυλίους εστίασης, τα στοιχεία RTP/EPI και τα στοιχεία διαδικασίας πλάσματος.

• Πυκνή, μη πορώδης δομή

• Εξαιρετικά χαμηλή παραγωγή σωματιδίων

• Εξαιρετική αντίσταση στο πλάσμα

• Μεγάλη διάρκεια ζωής

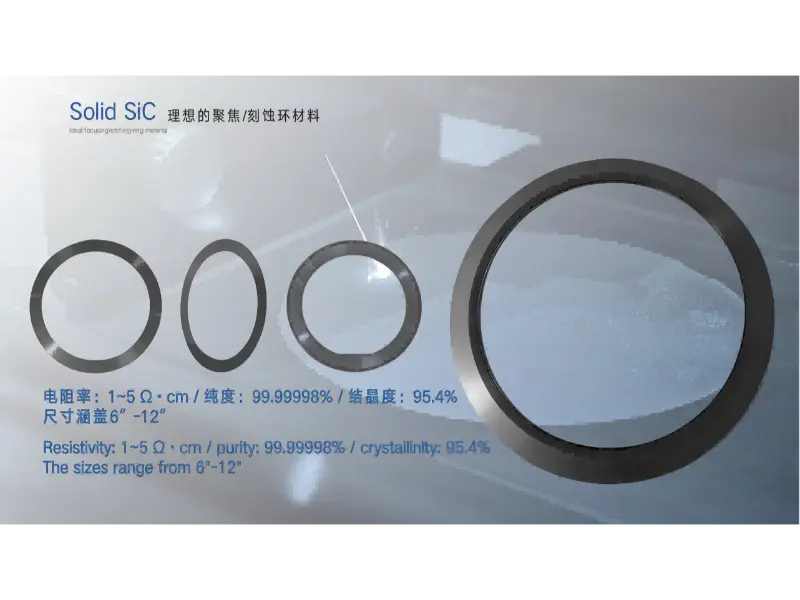

Στερεοί δακτύλιοι εστίασης CVD SiC και πλάσμαστοιχεία διεργασίας για προηγμένες εφαρμογές χαρακτικής και RTP/EPI.

Επικάλυψη TaC Solutions

Καθώς οι θερμοκρασίες ανάπτυξης κρυστάλλων SiC συνεχίζουν να αυξάνονται, οι επικαλύψεις καρβιδίου του τανταλίου (TaC) έχουν γίνει ένα σημαντικό υλικό για θερμικά πεδία εξαιρετικά υψηλής θερμοκρασίας. Το TaC προσφέρει υψηλότερη σταθερότητα θερμοκρασίας, εξαιρετική αντοχή στην οξείδωση και εξαιρετική χημική σταθερότητα — κατάλληλο για εξοπλισμό ανάπτυξης κρυστάλλων SiC, εξαρτήματα θερμικού πεδίου υψηλής θερμοκρασίας και περιβάλλοντα παραγωγής ημιαγωγών τρίτης γενιάς.

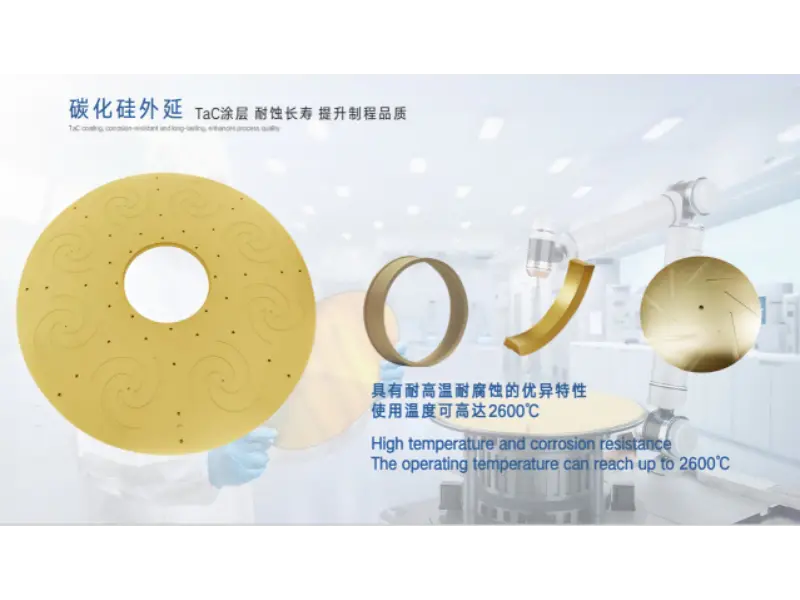

Εξαρτήματα θερμής ζώνης με επίστρωση TaC σχεδιασμένα για ανάπτυξη κρυστάλλων SiC σε εξαιρετικά υψηλές θερμοκρασίες.

Μαζί, αυτές οι τρεις σειρές προϊόντων ανταποκρίνονται στις διαφορετικές θερμικές και χημικές απαιτήσεις που συναντώνται σε όλη την αλυσίδα παραγωγής SiC:

Οι τρεις λύσεις SiC Υλικών της VETEK με μια ματιά

Διάλυμα
Κατάλληλο για
Βασικό όφελος
Τυπικά εξαρτήματα
Γραφίτης με επίστρωση CVD SiC
SiC/MOCVD/LED επιταξία, RTP/RTA
Συνδυάζει τη θερμική απόδοση του γραφίτη με την αντίσταση στη διάβρωση του SiC
Υποδοχείς, φορείς γκοφρέτας, εξαρτήματα μισής σελήνης
Στερεό CVD SiC
Προηγμένες διαδικασίες χάραξης, υψηλής θερμοκρασίας πλάσματος
Πυκνή, μη πορώδης, εξαιρετικά χαμηλή παραγωγή σωματιδίων
Δακτύλιοι εστίασης, στοιχεία RTP/EPI
Επικάλυψη TaC
Ανάπτυξη κρυστάλλων SiC, θερμές ζώνες εξαιρετικά υψηλών θερμοκρασιών
Υψηλότερη σταθερότητα θερμοκρασίας και αντοχή στην οξείδωση
Στοιχεία θερμής ζώνης και θερμικού πεδίου


Συχνές Ερωτήσεις

1. Ποια είναι η διαφορά μεταξύ της επιτάξεως SiC και της επίστρωσης SiC;

Το SiC epitaxy αναπτύσσει ένα κρυσταλλικό στρώμα καρβιδίου του πυριτίου για να φτιάξει γκοφρέτες και συσκευές ημιαγωγών. Η επίστρωση SiC (CVD SiC) εναποθέτει ένα λεπτό, πυκνό στρώμα SiC σε γραφίτη ή άλλα υποστρώματα για την προστασία των εξαρτημάτων του εξοπλισμού από τη θερμότητα και τη διάβρωση. Εξυπηρετούν διαφορετικούς σκοπούς εντός της ίδιας αλυσίδας παραγωγής.

2. Γιατί ο γραφίτης επικαλύπτεται με SiC αντί να χρησιμοποιείται μόνος του;

Ο γυμνός γραφίτης έχει εξαιρετική θερμική αγωγιμότητα και σταθερότητα, αλλά διαβρώνεται και δημιουργεί σωματίδια όταν εκτίθεται σε υψηλές θερμοκρασίες και αέρια όπως H2 και HCl με την πάροδο του χρόνου. Μια πυκνή επίστρωση CVD SiC προσθέτει σκληρότητα, χημική αντοχή και σταθερότητα σε υψηλές θερμοκρασίες, ενώ διατηρεί τη θερμική απόδοση του γραφίτη.

3. Σε ποιες περιπτώσεις χρησιμοποιείται το Solid CVD SiC;

Το στερεό CVD SiC είναι ένα πλήρως πυκνό, μη πορώδες υλικό καρβιδίου του πυριτίου που χρησιμοποιείται σε προηγμένες διεργασίες χάραξης και υψηλής θερμοκρασίας, συμπεριλαμβανομένων δακτυλίων εστίασης, εξαρτημάτων RTP/EPI και εξαρτημάτων διεργασίας πλάσματος — εφαρμογές που απαιτούν εξαιρετικά χαμηλή παραγωγή σωματιδίων και μεγάλη διάρκεια ζωής.

4. Γιατί η ανάπτυξη κρυστάλλων SiC χρειάζεται επικαλύψεις TaC;

Καθώς οι διεργασίες ανάπτυξης κρυστάλλων SiC ωθούν προς υψηλότερες θερμοκρασίες, τα συστατικά της θερμής ζώνης χρειάζονται υλικά που ανθίστανται στην οξείδωση και παραμένουν χημικά σταθερά κάτω από ακραία θερμότητα. Οι επικαλύψεις TaC προσφέρουν υψηλότερη σταθερότητα θερμοκρασίας από τον γραφίτη μόνο, καθιστώντας τα κατάλληλα για φούρνους ανάπτυξης κρυστάλλων SiC και εξαρτήματα θερμικού πεδίου υψηλής θερμοκρασίας.

5. Γιατί ο κλάδος μετακινείται από γκοφρέτες SiC 6 ιντσών σε γκοφρέτες SiC 8 ιντσών;

Οι μεγαλύτερες γκοφρέτες αυξάνουν τον αριθμό των μήλων ανά γκοφρέτα, γεγονός που μειώνει το κόστος κατασκευής ανά τσιπ και βελτιώνει την επεκτασιμότητα. Οι κατασκευαστές γκοφρετών και οι κατασκευαστές τσιπ πληρούν τώρα τις προϋποθέσεις για υποστρώματα SiC 8 ιντσών και επιταξιακές γκοφρέτες για να καλύψουν την αυξανόμενη ζήτηση από ηλεκτρικά ηλεκτρικά οχήματα, ανανεώσιμες πηγές ενέργειας και ηλεκτρονικά βιομηχανικής ισχύος.


Περίληψη: Το SiC Manufacturing έχει εισέλθει στην εποχή του ανταγωνισμού ικανότητας διεργασιών

Το καθοριστικό ερώτημα της βιομηχανίας SiC έχει αλλάξει — από το εάν το υλικό θα μπορούσε να διατεθεί στο εμπόριο, στο πόσο αποτελεσματικά, καθαρά και με συνέπεια μπορεί να κατασκευαστεί σε κλίμακα.

Το 2013, το κεντρικό ερώτημα της βιομηχανίας ήταν εάν το SiC θα μπορούσε να εμπορευματοποιηθεί καθόλου. Σήμερα, περισσότερο από μια δεκαετία αργότερα, αυτό το ερώτημα έχει γίνει: πώς μπορούν τα προϊόντα SiC να κατασκευαστούν με υψηλότερη απόδοση, λιγότερα ελαττώματα και μεγαλύτερη σταθερότητα;

Καθώς η βιομηχανία SiC συνεχίζει να επεκτείνεται, οι μεγαλύτερες διάμετροι πλακιδίων, η αναβαθμισμένη τεχνολογία επιταξίας και ο βελτιστοποιημένος εξοπλισμός παραγωγής παραμένουν οι βασικές κατευθύνσεις της ανάπτυξης της βιομηχανίας. Ταυτόχρονα, οι επικαλύψεις CVD SiC υψηλής καθαρότητας, τα στερεά υλικά CVD SiC και τα υλικά TaC γίνονται βασικές τεχνολογίες για τη διασφάλιση της σταθερότητας της κατασκευής ημιαγωγών.

Η VETEK Semiconductor παραμένει επικεντρωμένη σε προηγμένα υλικά ημιαγωγών, παρέχοντας αξιόπιστες λύσεις υλικών για επιτάξεις SiC, ανάπτυξη κρυστάλλων και κατασκευή ημιαγωγών υψηλής θερμοκρασίας — υποστηρίζοντας την επόμενη γενιά της βιομηχανίας ημιαγωγών.


Σχετικά με την VETEK Semiconductor

Η VETEK Semiconductor σχεδιάζει και κατασκευάζει γραφίτη με επίστρωση CVD SiC, εξαρτήματα επίστρωσης στερεού CVD SiC και TaC για επιτάξεις SiC, MOCVD, ανάπτυξη κρυστάλλων και εξοπλισμό ημιαγωγών υψηλής θερμοκρασίας. Αυτό το άρθρο προετοιμάστηκε από την ομάδα μηχανικών υλικών της VETEK, βασιζόμενη στις αναφορές του κλάδου από το Semiconductor Today και την τρέχουσα ανάλυση αγοράς πλακιδίων SiC, και αντικατοπτρίζει την άμεση εμπειρία της VETEK στην παροχή εξαρτημάτων σε γραμμές παραγωγής SiC.

Πηγές που αναφέρονται: Semiconductor Today (χαρακτηριστικό του κλάδου 2013). Δημόσιες δηλώσεις της GlobalWafers (2023); Compound Semiconductor News (2024); Ανάλυση τιμής γκοφρέτας Patsnap Eureka SiC (2025). Τα στοιχεία και οι προδιαγραφές εξοπλισμού για τα προϊόντα VETEK βασίζονται στην εσωτερική τεκμηρίωση του προϊόντος.
