Μελέτη περίπτωσης ανάλυσης ρωγμών και βελτιστοποίησης θερμικής καταπόνησης με επικάλυψη MOCVD SiC

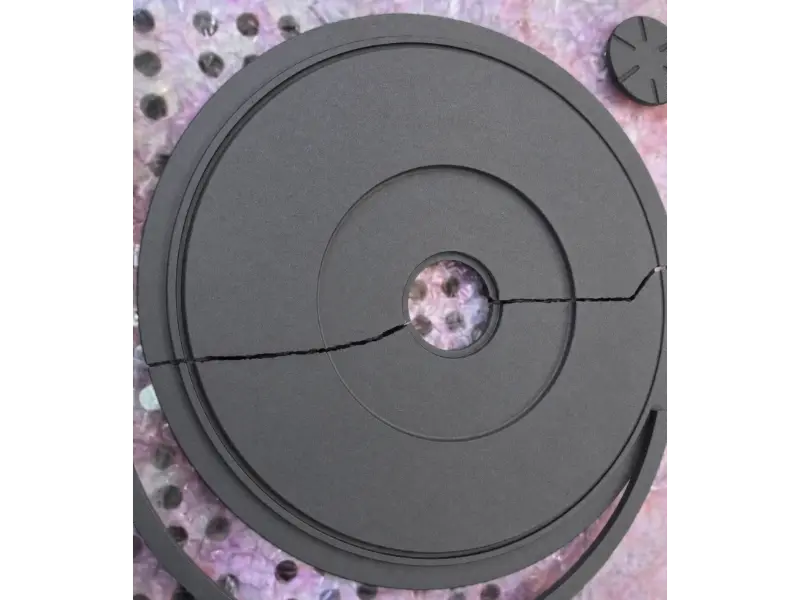

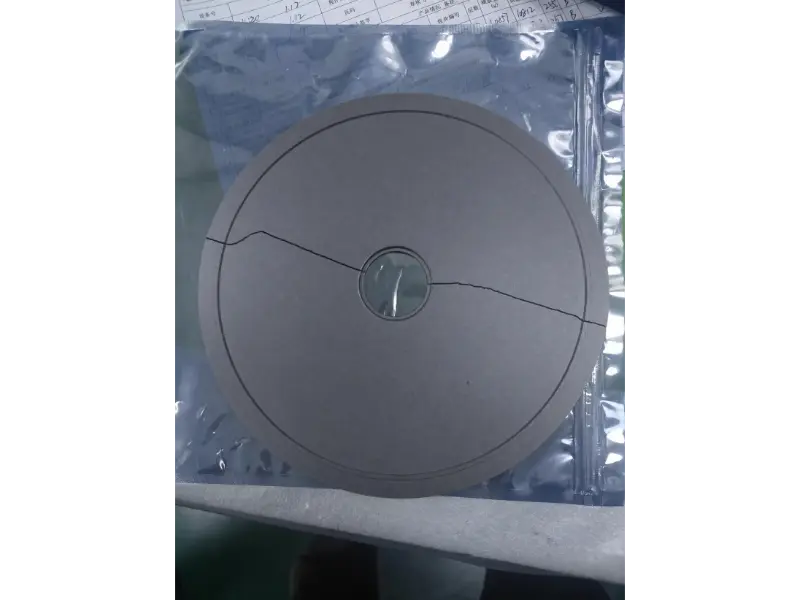

Εικόνα 1,2: Μορφολογία ακτινικού κατάγματος του MOCVDCVD SiC-Coated Graphite SusceptorΠροέρχεται από το Central Step Thru-Hole

I. Περίληψη & Βασικά Συμπεράσματα

Βασικό συμπέρασμα:Ο σχεδιασμός και η ποιότητα των επιταξιακών υποδοχέων γκοφρέτας (φορείς γκοφρέτας) καθορίζουν άμεσα τη διάρκεια ζωής τους, επηρεάζοντας βαθιά την κατανομή του κόστους παραγωγής της επιταξίας και τον χρόνο διακοπής λειτουργίας του εξοπλισμού. Κατά την επιλογή υποδοχέων, οι κατασκευαστές επιταξιακών γκοφρετών δίνουν προτεραιότητα σε σχέδια υψηλής ποιότητας που προσαρμόζονται στις πραγματικές απαιτήσεις της διαδικασίας, ελαχιστοποιούν τη συχνότητα αντικατάστασης και παρατείνουν τη διάρκεια ζωής - επιτυγχάνοντας έτσι σημαντικές μειώσεις του κόστους παραγωγής και σταθερές βελτιώσεις στην επιταξιακή ποιότητα του προϊόντος.

Με τον επανασχεδιασμό της ζώνης προστασίας από την τάση στο κεντρικό βήμα και την επιλογή υλικών υποστρώματος γραφίτη με προσαρμοσμένο Συντελεστή Θερμικής Διαστολής (CTE), η Vetek (www.veteksemicon.com) έχει επιλύσει πλήρως τη βιομηχανική πρόκληση της ακτινικής πυρόλυσης που προέρχεται από την κεντρική βαθμίδα διαμπερούς οπής στους φορείς πλακών MOCVD.

Ένας κατασκευαστής επιταξιακών τσιπ ημιαγωγών 3ης γενιάς στο εξωτερικό αντιμετώπισε σοβαρά σημεία συμφόρησης στην παραγωγή λόγω της άμεσης ρωγμής και της βλάβης της εναπόθεσης χημικών ατμών μεγάλου μεγέθουςΥποδοχείς γραφίτη επικαλυμμένοι με καρβίδιο πυριτίου (CVD SiC).κατά την επιταξιακή ανάπτυξη MOCVD σε υψηλή θερμοκρασία. Η τεχνική ομάδα μας εντόπισε τα βασικά αίτια: έντονη συγκέντρωση στρες στο κεντρικό βήμα και ασυμφωνία θερμικής διαστολής του υποστρώματος γραφίτη. Μέσω της αναδιαμόρφωσης του δομικού περιθωρίου (επέκταση των ζωνών προστασίας από τάση, αναβάθμιση της θέσης πλωτών βημάτων) και της βέλτιστης επιλογής υλικού γραφίτη, εξαλείψαμε με επιτυχία τους κινδύνους ρωγμών για τον πελάτη.

Βασικές βελτιώσεις απόδοσης και μετρήσεων:

· Ποσοστό σπασίματος των υποδοχέων: Μειώθηκε από >15% σε 0%

· Μέση διάρκεια ζωής κύκλου: Αυξήθηκε κατά 300%+

· Μη προγραμματισμένος χρόνος διακοπής λειτουργίας εξοπλισμού: Μειώθηκε κατά 95%

II. Ιστορικό πελατών & Παραδοσιακά σημεία πόνου

1. Ιστορικό πελάτη

Ο πελάτης είναι ένας κορυφαίος κατασκευαστής σύνθετων τσιπ ημιαγωγών κατηγορίας αυτοκινήτου που λειτουργεί πολλαπλές γραμμές παραγωγής MOCVD/MBE μεγάλου μεγέθους και υψηλής θερμοκρασίας που επικεντρώνονται στη μαζική παραγωγή επιταξιακών γκοφρετών συσκευών υψηλής ισχύος και ραδιοσυχνοτήτων. Οι θερμοκρασίες λειτουργίας του θαλάμου αντίδρασης φτάνουν τους 1000°C–1400°C όλο το χρόνο, υφίστανται επαγωγική θέρμανση υψηλής συχνότητας και έντονους γρήγορους θερμικούς κύκλους θέρμανσης/ψύξης. Ως βασικό συστατικό που συγκρατεί άμεσα τις επιταξιακές γκοφρέτες, μεγάλου μεγέθουςΥποδοχείς γραφίτη με επικάλυψη CVD SiCπρέπει να διατηρεί εξαιρετική δομική σταθερότητα και θερμική ομοιομορφία σε περιβάλλοντα υψηλής θερμοκρασίας και υψηλής καταπόνησης.

2. Παραδοσιακές Προσεγγίσεις & Αναλυτικά Ιστορικά Σημεία Πόνου

Κατά τη χρήση παραδοσιακών σχεδίων υποδοχέων, οι κατασκευαστές επιταξίων υπέφεραν εδώ και καιρό από σοβαρά σημεία πόνου οικονομικής και χωρητικότητας:

· Συχνές αντικαταστάσεις & εξαιρετικά μικρή διάρκεια ζωής:Τα συμβατικά σχέδια απέτυχαν να λάβουν υπόψη τις διαφορές θερμικής διαστολής κάτω από ακραίες υψηλές θερμοκρασίες. Οι υποδοχείς έσπασαν σε λιγότερους από δεκάδες κύκλους, με μερικούς να αποτυγχάνουν αμέσως μετά την εγκατάσταση (ποσοστό ρωγμών >15%).

· Δαπανηρές δαπάνες διακοπής λειτουργίας και καθαρισμού:Μόλις ένας υποδοχέας έσπασε ή έσπασε μέσα στον θάλαμο, ολόκληρη η παρτίδα των επιταξιακών γκοφρετών απορρίφθηκε, συνοδευόμενη από σοβαρή μόλυνση από σωματίδια. Κάθε περιστατικό απαιτούσε 12–24 ώρες ψύξης θαλάμου, αποσυναρμολόγησης, καθαρισμού, εκ νέου εκκένωσης και δοκιμής πίεσης/θερμοκρασίας. Οι άμεσες απώλειες από απρογραμμάτιστο χρόνο διακοπής λειτουργίας και αναλώσιμα έφτασαν τις δεκάδες χιλιάδες δολάρια ΗΠΑ ανά εκδήλωση.

· Υψηλό κόστος παραγωγής μιας γκοφρέτας:Ως αναλώσιμα υψηλής αξίας, οι συχνές αντικαταστάσεις προκάλεσαν υπερβολική κατανομή του κόστους του υποδοχέα ανά γκοφρέτα. Ταυτόχρονα, ο χρόνος διακοπής μείωσε τη συνολική αποτελεσματικότητα του εξοπλισμού (OEE) σε όλη τη γραμμή παραγωγής, αυξάνοντας σημαντικά τα πάγια γενικά έξοδα.

III. Τεχνικές Προκλήσεις & Ανάλυση Μηχανισμού Αστοχίας

Μορφολογία φυσικής αστοχίας:Η ανάλυση θραύσης δείχνει ότι η έναρξη της ρωγμής ξεκινά ακριβώς στο εσωτερικό βήμα της κεντρικής τρύπας, που εκτείνεται ακτινικά προς τα έξω και στις δύο πλευρές του σώματος του υποδοχέα.

Διερεύνηση ριζικών αιτιών (μηχανισμός στρες):

· Αναντιστοιχία θερμικής διαστολής υλικού:Σε συνθήκες εργασίας υψηλής θερμοκρασίας (1000°C και άνω), υπάρχει σημαντική αναντιστοιχία συντελεστή θερμικής διαστολής (CTE) μεταξύ του υποστρώματος γραφίτη και της προστατευτικής επίστρωσης SiC. Επειδή ο συντελεστής θερμικής διαστολής του γραφίτη είναι υψηλότερος από αυτόν τουΕπικάλυψη SiC, το υπόστρωμα γραφίτη υφίσταται μεγαλύτερη παραμόρφωση θερμικής διαστολής κατά τη θέρμανση από το επιφανειακό στρώμα SiC. Αυτό δημιουργεί σημαντική διεπιφανειακή θερμική τάση, προκαλώντας τελικά ρωγμές και αστοχία του σώματος του υποστρώματος γραφίτη.

· Δομικό ελάττωμα στην περιοχή ανακούφισης του στρες:Ο αρχικός σχεδιασμός δεν είχε την απαραίτητη μεταβατική ζώνη προστασίας στο κεντρικό βήμα, σχηματίζοντας ένα κλασικό σημείο συγκέντρωσης μηχανικής καταπόνησης. Μόλις η τάση διαστολής ξεπέρασε το όριο αντοχής σε εφελκυσμό του υποστρώματος γραφίτη, οι μικρορωγμές ξεκίνησαν αμέσως στην αιχμηρή γωνία του βήματος και σχίστηκαν προς τα έξω.

IV. Λύσεις: Πώς λύσαμε το πρόβλημα

Για την αντιμετώπιση του κεντρικού σπασίματος, η Ομάδα Έρευνας & Ανάπτυξης και Μηχανικής της Vetek διαμόρφωσε ένα ολοκληρωμένο σχέδιο τεχνικής αποσαφήνισης με βάση τον Συντελεστή Θερμικής Διαστολής σε υψηλή θερμοκρασία (CTE) βελτιστοποίηση:

V. Αποτελέσματα & Ποσοτικοποιήσιμα Οφέλη

Οι επανασχεδιασμένοι υποδοχείς υποβλήθηκαν σε αυστηρό θερμικό κύκλο και επαλήθευση γραμμής όγκου στη γραμμή παραγωγής του πελάτη, επιτυγχάνοντας αξιοσημείωτες βελτιώσεις απόδοσης:

· Πλήρης εξάλειψη των ρωγμών θερμικής καταπόνησης:Οι βελτιστοποιημένοι υποδοχείς λειτουργούσαν συνεχώς για περισσότερους από 500 θερμικούς κύκλους, μειώνοντας το ποσοστό ρωγμών και ζημιάς απευθείας από >15% σε 0%.

· Τεράστια μείωση των απωλειών λόγω διακοπής λειτουργίας:Ο μη προγραμματισμένος χρόνος διακοπής λειτουργίας που προκλήθηκε από θραύση του φορέα μειώθηκε κατά 95%, ενισχύοντας δραματικά τη συνολική ΟΕΕ της γραμμής.

· Πολλαπλασιασμένη διάρκεια ζωής και μείωση κόστους:Η μέση διάρκεια ζωής του υποδοχέα αυξήθηκε κατά 300%+, με αποτέλεσμα μια σημαντική πτώση στο κατανεμημένο κόστος του υποδοχέα ανά επιταξιακή γκοφρέτα.

VI. Εγγύηση Κατασκευής & Ποιοτικού Ελέγχου Vetek

· Επιλογή πρώτης ύλης υψηλής καθαρότητας:Το premium ισοστατικό υπόστρωμα γραφίτη υψηλής πυκνότητας (καθαρότητα 7Ν, περιεκτικότητα σε τέφρα <5 ppm) επιλέγεται για να εξασφαλίσει άψογη αντιστοίχιση CTE με την επίστρωση CVD SiC.

· Μηχανική Ακριβείας:Χρησιμοποιείται κοπή ακριβείας CNC 5 αξόνων (ανοχές που διατηρούνται εντός ±0,005 mm), δημιουργώντας ζώνες προστασίας ακριβείας ανακούφισης από την πίεση σε κρίσιμα χαρακτηριστικά όπως το κεντρικό βήμα.

· Εναπόθεση CVD SiC:Οι διεργασίες CVD υψηλής θερμοκρασίας αποθέτουν ένα πυκνό στρώμα β-SiC 80–100 μm, παρέχοντας ανώτερη θερμική ομοιομορφία και αντιδιαβρωτική προστασία.

· Πλήρης επιθεώρηση 100% CMM:Οι μηχανές μέτρησης συντεταγμένων υψηλής ακρίβειας (CMM) σαρώνουν και μετρούν αυτόματα συστοιχίες τσέπης, διαστάσεις κεντρικού βήματος και συνολική επιπεδότητα.

· Cleanroom Συσκευασία & Παράδοση:Καθαρίζεται σε καθαρά δωμάτια Κλάσης 100 και διπλή συσκευασία σε συσκευασία αζώτου με ηλεκτρική σκούπα, που παραδίδεται με προσαρμοσμένες θήκες EVA αντικραδασμικές.

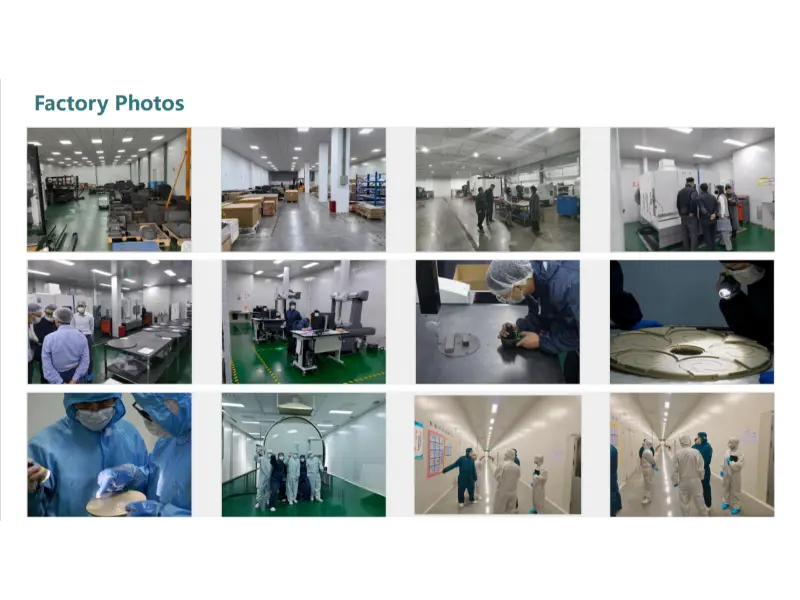

Εικόνα 3: Vetek Semiconductor Advanced Precision Machining, Cleanroom & Quality Control Facilities

VII. Συχνές Ερωτήσεις (FAQ)

Ε1: Ποια είναι η κύρια αιτίαMOCVD επικαλυμμένο με SiC επιδεκτικό γραφίτηρωγμές που ξεκινούν από το κεντρικό σκαλοπάτι;

Α: Η κύρια αιτία είναι η έλλειψη ζώνης ανάσχεσης καταπόνησης στο κεντρικό σκαλοπάτι, που απαιτεί έναν δομικό επανασχεδιασμό για την κατανομή της θερμικής τάσης.

Ε2: Μπορεί η επίστρωση CVD SiC από μόνη της να αποτρέψει το ράγισμα στο κεντρικό βήμα;

Α: Όχι. Οι επικαλύψεις SiC παρέχουν κυρίως αντοχή στη διάβρωση, πρόληψη ακαθαρσιών και θερμική αγωγιμότητα. Εάν ο δομικός σχεδιασμός είναι ελαττωματικός, η ίδια η επίστρωση δεν μπορεί να αντέξει εσωτερικές θλιπτικές και εφελκυστικές τάσεις από το υπόστρωμα. Μόνο ο συνδυασμός μιας «ορθολογικά σχεδιασμένης δομής ρυθμιστικής πίεσης + υψηλής ποιότητας επίστρωση CVD SiC» μπορεί να επιλύσει πλήρως τα προβλήματα ρωγμών.

VIII. Περίληψη και πρόσκληση δράσης (CTA)

Αν και οι επιταξικοί υποδοχείς γκοφρέτας είναι βοηθητικά αναλώσιμα, ο δομικός σχεδιασμός και η ποιότητα κατασκευής τους ασκούν καθοριστικό αντίκτυπο στην αποδοτικότητα της παραγωγής fab και στο συνολικό κόστος. Τα παραδοσιακά σχέδια συχνά παραβλέπουν τις ζώνες αντιστοίχισης CTE υλικών και την ανακούφιση της συγκέντρωσης του στρες, οδηγώντας σε συχνή αστοχία του υποδοχέα, ακριβό χρόνο διακοπής λειτουργίας και κινδύνους απόρριψης γκοφρέτας.

Μέσω της δομικής βελτιστοποίησης της Vetek και της εκλεπτυσμένης μηχανικής θερμικής καταπόνησης, όχι μόνο βοηθήσαμε τον πελάτη να εξαλείψει πλήρωςυποδοχέας γραφίτηρωγμές (μειώνοντας τα ποσοστά ρωγμών στο 0%), αλλά και παρατεταμένη διάρκεια ζωής του φορέα κατά πάνω από 300%. Αυτή η βελτίωση μείωσε σημαντικά τη συχνότητα αντικατάστασης, μείωσε το κόστος κατανομής αναλώσιμων γκοφρετών και εγγυήθηκε την ποιότητα, τη σταθερότητα και τη συνέχεια της επιταξιακής αύξησης της γκοφρέτας - αποδίδοντας σημαντική οικονομική αξία και αξία χωρητικότητας.

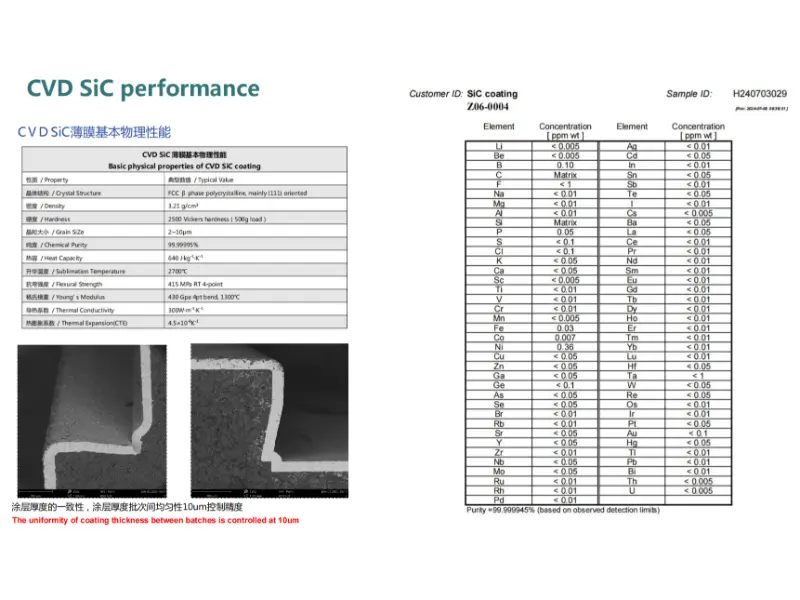

Εικόνα 4: Βασικές φυσικές ιδιότητες, ομοιομορφία πάχους SEM και ανάλυση εξαιρετικά υψηλής καθαρότητας της επίστρωσης CVD SiC

Επικοινωνήστε μαζί μας για προσαρμοσμένες λύσεις βελτιστοποίησης θερμικής καταπόνησης

Οι φορείς γραφίτη του θαλάμου αντίδρασης MOCVD/MBE που διαθέτετε αντιμετωπίζουν επίσης ρωγμές θερμικής καταπόνησης υψηλής θερμοκρασίας, ξεφλούδισμα επίστρωσης SiC ή προβλήματα μικρής διάρκειας ζωής;

Η Vetek (www.veteksemicon.com) φέρνει πάνω από 10 χρόνια εμπειρίας στην επίστρωση CVD SiC ημιαγωγών και στην κατεργασία ακριβείας γραφίτη υψηλής καθαρότητας.

Υποβάλετε τα σχέδια διαστάσεων ή τις αποτυχημένες φωτογραφίες σας για να λάβετε δωρεάν υπηρεσία αξιολόγησης ανοχής θερμικής καταπόνησης και δοκιμαστικής δοκιμής!
