Δακτύλιοι γραφίτη με επικάλυψη πυρολυτικού άνθρακα (PyC): Βελτίωση της αξιοπιστίας στην κατασκευή ημιαγωγών υψηλής θερμοκρασίας

Η ώθηση για μεγαλύτερες γκοφρέτες, ολοένα υψηλότερες πυκνότητες ισχύος και πιο περίπλοκες ακολουθίες διεργασιών θέτει άνευ προηγουμένου απαιτήσεις στα υλικά που χρησιμοποιούνται στον εξοπλισμό κατασκευής ημιαγωγών. Τα εξαρτήματα που βρίσκονται μέσα σε αντιδραστήρες και θερμικά συστήματα πρέπει τώρα να αντέχουν σε ακραίες θερμοκρασίες, επιθετικές χημικές ατμόσφαιρες και επαναλαμβανόμενο θερμικό κύκλωμα—όλα αυτά διατηρώντας αυστηρές ανοχές διαστάσεων και ουσιαστικά δεν απελευθερώνουν ρύπους.

Μεταξύ των προηγμένων υλικών λύσεων που έχουν προκύψει για να ανταποκριθούν σε αυτές τις προκλήσεις, οι δακτύλιοι γραφίτη με επικάλυψη πυρολυτικού άνθρακα (PyC) έχουν αποκτήσει μια ιδιαίτερα ισχυρή βάση. Τώρα προδιαγράφονται ευρέως για την ανάπτυξη κρυστάλλων καρβιδίου του πυριτίου, την επιταξιακή εναπόθεση, τις διεργασίες CVD και άλλες θερμικές επεξεργασίες υψηλής θερμοκρασίας. Στην Vetek Semiconductor, έχουμε επικεντρώσει τις προσπάθειές μας Ε&Α στις τεχνολογίες επίστρωσης πυρολυτικού άνθρακα που βοηθούν τα εργοστάσια να επιτύχουν πιο σταθερές διαδικασίες, μεγαλύτερη διάρκεια ζωής εξαρτημάτων και χαμηλότερο συνολικό κόστος λειτουργίας.

Γιατί ο απροστάτευτος γραφίτης υπολείπεται στις σημερινές διαδικασίες;

Ο γραφίτης είναι εδώ και πολύ καιρό ένα σημαντικό υλικό για θερμικά συστήματα ημιαγωγών, χάρη στην καλή θερμική αγωγιμότητα, το χαμηλό βάρος και την ικανότητά του να χειρίζεται εξαιρετικά υψηλές θερμοκρασίες. Αλλά ο γυμνός γραφίτης, από μόνος του, δεν τον κόβει πλέον για πολλές από τις σημερινές προηγμένες διαδικασίες.

Πάρτε, για παράδειγμα, ανάπτυξη κρυστάλλων SiC PVT, επιταξία MOCVD, εναπόθεση CVD, στάδια διάχυσης και οξείδωσης ή ανόπτηση σε υψηλή θερμοκρασία. Σε καθένα από αυτά, τα συστατικά γραφίτη εκτίθενται τακτικά σε συνθήκες που περιλαμβάνουν θερμοκρασίες άνω των 1500°C, υδρογόνο, αμμωνία, αέρια που φέρουν χλώριο και συχνούς θερμικούς κύκλους ανόδου-κάτω. Με την πάροδο του χρόνου, ο μη επεξεργασμένος γραφίτης αρχίζει να παρουσιάζει επιφανειακή διάβρωση, αποβολή σωματιδίων, χημική προσβολή, υποβαθμισμένη θερμική ομοιομορφία και αισθητά μικρότερη διάρκεια ζωής. Ακόμη και τα μικροσκοπικά σωματίδια που δημιουργούνται κατά την επεξεργασία μπορούν να προσγειωθούν σε γκοφρέτες και να βλάψουν την απόδοση.

Αυτός είναι ακριβώς ο λόγος για τον οποίο η προηγμένη προστασία επιφάνειας έχει γίνει ένα αδιαπραγμάτευτο μέρος της σύγχρονης κατασκευής ημιαγωγών.

Τι είναι στην πραγματικότητα η επίστρωση πυρολυτικού άνθρακα;

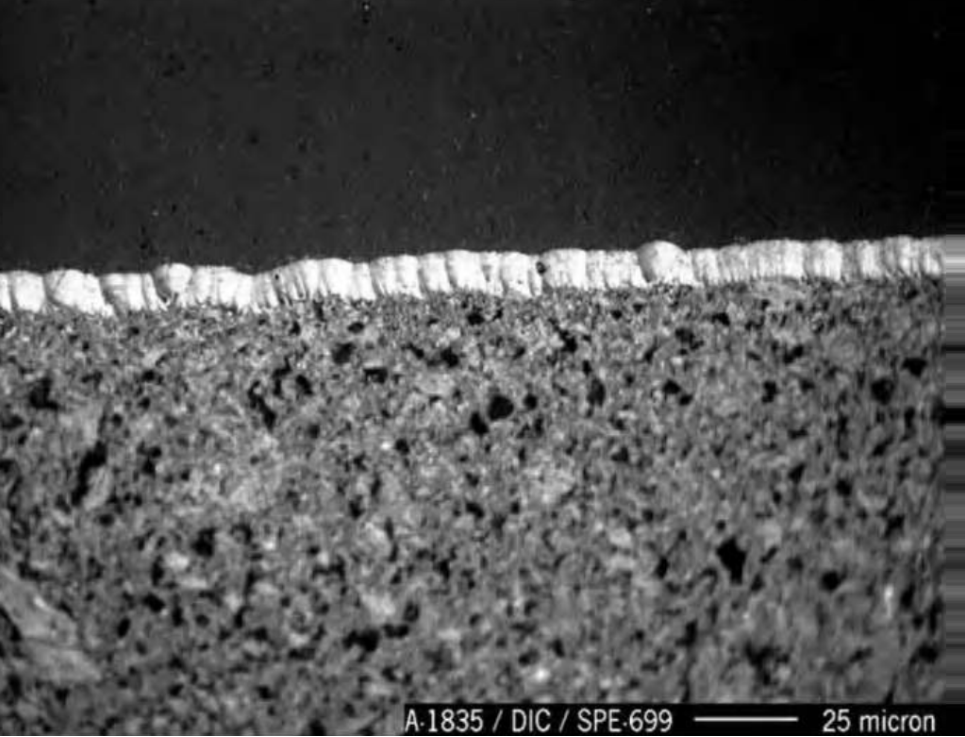

Η επίστρωση πυρολυτικού άνθρακα παράγεται χρησιμοποιώντας μια εξειδικευμένη οδό απόθεσης χημικών ατμών (CVD), στην οποία ένα πυκνό στρώμα άνθρακα υψηλής τάξης εναποτίθεται σε ένα υπόστρωμα γραφίτη υψηλής καθαρότητας. Αυτό που ξεχωρίζει το PyC από τις συμβατικές επιστρώσεις άνθρακα είναι η καλά οργανωμένη μικροδομή του, η οποία μεταφράζεται σε εξαιρετική θερμική, μηχανική και χημική απόδοση.

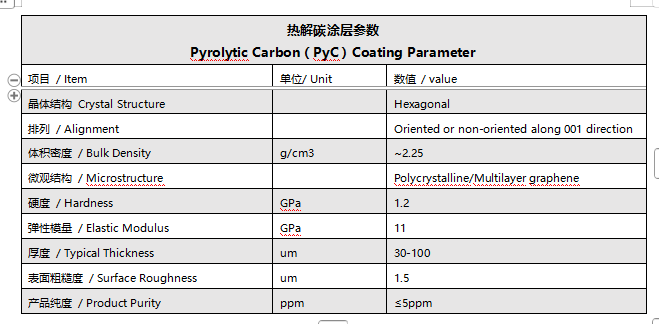

Στην Vetek Semiconductor, οι επικαλύψεις Pyrolytic Carbon μας έχουν σχεδιαστεί για να προσφέρουν πολλά πρακτικά οφέλη:

• Υψηλή καθαρότητα – οι συνολικές ακαθαρσίες διατηρούνται κάτω από 20 ppm, με εξαιρετική αεροστεγανότητα, καθιστώντας την επίστρωση κατάλληλη για εξαιρετικά καθαρά περιβάλλοντα ημιαγωγών.
• Εξαιρετική θερμική σταθερότητα – η επίστρωση παραμένει σταθερή σε εξαιρετικά υψηλές θερμοκρασίες. Στην πραγματικότητα, η μηχανική του αντοχή στην πραγματικότητα αυξάνεται καθώς αυξάνεται η θερμοκρασία, με μέγιστη απόδοση γύρω στους 2750°C και σημείο εξάχνωσης έως και 3600°C.
• Εξαιρετική αντοχή σε θερμικό σοκ – χάρη στον χαμηλό συντελεστή θερμικής διαστολής, την υψηλή θερμική αγωγιμότητα και το χαμηλό μέτρο ελαστικότητας, το PyC αντέχει πολύ καλά στις γρήγορες αλλαγές θερμοκρασίας.
• Ευρεία χημική σταθερότητα – ανθίσταται σε οξέα, αλκάλια, άλατα, οργανικά αντιδραστήρια, ακόμη και σε λιωμένα μέταλλα.
• Εξαιρετικά χαμηλή εξαγωγή αερίων – στους 1800°C περίπου, το PyC μπορεί να διατηρήσει ένα επίπεδο κενού περίπου 10-7 mmHg χωρίς σημαντική απελευθέρωση αερίου.

Όλα αυτά τα χαρακτηριστικά καθιστούν τον γραφίτη με επίστρωση PyC μια αξιόπιστη επιλογή για τις πιο σκληρές εφαρμογές ημιαγωγών.

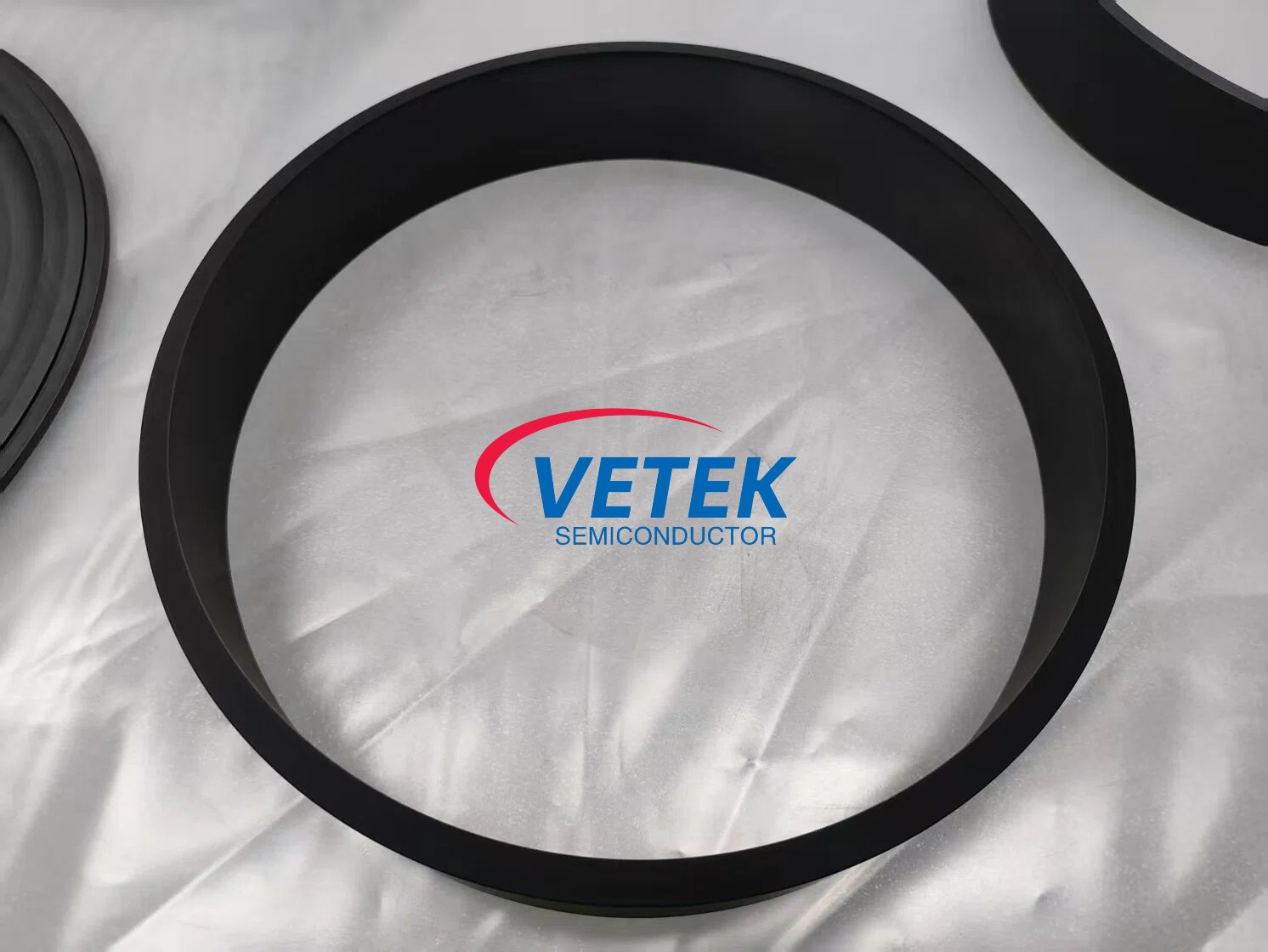

Πού χρησιμοποιούνται περισσότερο οι δακτύλιοι με επικάλυψη πυρολυτικού άνθρακα;

1. Ανάπτυξη κρυστάλλων SiC με PVT

Η φυσική μεταφορά ατμών είναι αναμφισβήτητα μια από τις πιο απαιτητικές διαδικασίες στον κόσμο των ημιαγωγών, με τυπικές θερμοκρασίες λειτουργίας στην περιοχή 2300-2500°C. Οι επικαλυμμένοι με PyC δακτύλιοι γραφίτη χρησιμοποιούνται συνήθως σε συστήματα θερμικού πεδίου, υποδοχείς, χωνευτήρια, ασπίδες θερμότητας και δομικά στηρίγματα. Οι χρήστες αναφέρουν χαμηλότερο κίνδυνο μόλυνσης, πιο σταθερά θερμικά πεδία, μεγαλύτερη διάρκεια ζωής εξαρτημάτων και πιο σταθερές συνθήκες ανάπτυξης κρυστάλλων. Σε ορισμένες περιπτώσεις, οι κατασκευαστές έχουν δει 15-20% υψηλότερη απόδοση ανάπτυξης και αποδόσεις γκοφρέτας πάνω από 90%.

2. Ημιαγωγική επιταξία (SiC και GaN)

Για επιταξιακή ανάπτυξη, η ομοιομορφία θερμοκρασίας σε όλη τη γκοφρέτα είναι απολύτως κρίσιμη για την ποιότητα του φιλμ. Τα επικαλυμμένα με PyC εξαρτήματα γραφίτη συμβάλλουν στη δημιουργία ενός πιο σταθερού περιβάλλοντος ανάπτυξης παρέχοντας ομοιόμορφη κατανομή θερμότητας και μειώνοντας τη δημιουργία σωματιδίων. Το αποτέλεσμα είναι η καλύτερη συνοχή της διαδικασίας, οι πυκνότητες ελαττωμάτων τόσο χαμηλές όσο 0,05 ελαττώματα/cm² και η βελτιωμένη ομοιομορφία γκοφρέτας σε γκοφρέτα, τα οποία μεταφράζονται απευθείας σε υψηλότερη απόδοση παραγωγής.

3. Διάχυση και οξείδωση σε υψηλή θερμοκρασία

Αυτοί οι επικαλυμμένοι δακτύλιοι χρησιμοποιούνται επίσης ευρέως σε κλιβάνους διάχυσης, κλιβάνους οξείδωσης και συστήματα ανόπτησης. Η ισχυρή τους αντοχή στο θερμικό σοκ τους επιτρέπει να επιβιώνουν σε επαναλαμβανόμενους κύκλους θέρμανσης και ψύξης με ελάχιστη υποβάθμιση. Στην πράξη, τα διαστήματα συντήρησης μπορούν συχνά να επεκταθούν από τρεις μήνες σε έξι μήνες, γεγονός που ενισχύει τη διαθεσιμότητα του εξοπλισμού και μειώνει τον χρόνο διακοπής λειτουργίας.

Πυρολυτικό άνθρακα έναντι άλλων τεχνολογιών επίστρωσης ημιαγωγών

Οι διαφορετικές διαδικασίες απαιτούν διαφορετικές λύσεις επίστρωσης, γι' αυτό και η Vetek Semiconductor προσφέρει μια σειρά προηγμένων τεχνολογιών που ταιριάζουν με συγκεκριμένα περιβάλλοντα λειτουργίας.

Η επίστρωση CVD SiC προσφέρει καθαρότητα έως και 99,99999%, εξαιρετική χημική αντοχή, χαμηλή παραγωγή σωματιδίων και μεγάλη διάρκεια ζωής. Χρησιμοποιείται συνήθως σε επιτάξεις SiC και GaN, αντιδραστήρες MOCVD και συστήματα PECVD.

Η επίστρωση CVD TaC παρέχει ανώτερη αντοχή στην οξείδωση, εξαιρετική σταθερότητα σε υψηλές θερμοκρασίες και εξαιρετική αντοχή στη φθορά, καθιστώντας την ιδανική επιλογή για την ανάπτυξη μονοκρυστάλλου SiC και την κατασκευή ημιαγωγών τρίτης γενιάς.

Προσφέροντας πολλαπλές επιλογές επίστρωσης, δίνουμε τη δυνατότητα στους πελάτες να επιλέξουν το καταλληλότερο υλικό για κάθε συγκεκριμένο βήμα στη ροή της διεργασίας τους.

Τι φέρνει στο τραπέζι η Vetek Semiconductor όσον αφορά την κατασκευή;

Η παραγωγή αξιόπιστων εξαρτημάτων ημιαγωγών δεν αφορά μόνο προηγμένα υλικά - εξαρτάται επίσης από μηχανική κατεργασία ακριβείας και αυστηρό έλεγχο ποιότητας. Η Vetek Semiconductor λειτουργεί μια ολοκληρωμένη πλατφόρμα παραγωγής που καλύπτει τον καθαρισμό υλικών, την κατεργασία ακριβείας CNC, την επίστρωση πυρολυτικού άνθρακα, την επίστρωση CVD SiC, την επίστρωση CVD TaC και την πλήρη επιθεώρηση.

Η κατεργασία ακριβείας μας έχει ανοχές διαστάσεων έως και ±3μm και μπορούμε να χειριστούμε πολύπλοκες γεωμετρίες. Διαθέτουμε επίσης μεγάλη ικανότητα επεξεργασίας: εξαρτήματα έως 2000 mm σε διάμετρο και 2000 mm σε ύψος είναι εντός των δυνατοτήτων μας. Όλη η παραγωγή πραγματοποιείται υπό αυστηρή διαχείριση μόλυνσης, σύμφωνα με πρωτόκολλα καθαρότητας ημιαγωγού.

Τα εξαρτήματά μας έχουν σχεδιαστεί για να αντικαταστήσουν τις μεγάλες πλατφόρμες εξοπλισμού, συμπεριλαμβανομένων εκείνων των Applied Materials, Lam Research, Veeco, Aixtron, ASM, TEL και LPE, ώστε οι πελάτες να μπορούν να κάνουν αναβάθμιση χωρίς σημαντικές τροποποιήσεις εξοπλισμού.

Η μακροπρόθεσμη αξία των προηγμένων επιστρώσεων

Η μείωση του συνολικού κόστους ιδιοκτησίας αποτελεί προτεραιότητα σε όλη τη βιομηχανία και οι προηγμένες τεχνολογίες επίστρωσης προσφέρουν μετρήσιμες αποδόσεις. Οι χρήστες βλέπουν συνήθως έως και 40% χαμηλότερο κόστος αναλώσιμων, 15-20% υψηλότερη απόδοση ανάπτυξης κρυστάλλων, εκτεταμένα διαστήματα συντήρησης, μειωμένο χρόνο διακοπής λειτουργίας του εξοπλισμού, βελτιωμένη απόδοση γκοφρέτας και μεγαλύτερη διάρκεια ζωής των εξαρτημάτων.

Καθώς η κατασκευή ημιαγωγών κινείται προς μεγαλύτερες γκοφρέτες SiC, συσκευές υψηλότερης ισχύος και ολοένα πιο απαιτητικά θερμικά περιβάλλοντα, η μηχανική επιφανειών θα αποκτήσει μόνο μεγαλύτερη σημασία. Οι δακτύλιοι γραφίτη με επίστρωση πυρολυτικού άνθρακα, μαζί με τις τεχνολογίες CVD SiC και CVD TaC, διαδραματίζουν ολοένα και πιο κεντρικό ρόλο στη δημιουργία πιο αποτελεσματικών, αξιόπιστων και κλιμακωτών συστημάτων παραγωγής.

Σχετικά με την Vetek Semiconductor

Η Vetek Semiconductor ειδικεύεται σε προηγμένα υλικά και τεχνολογίες επίστρωσης για την κατασκευή ημιαγωγών υψηλής θερμοκρασίας. Το χαρτοφυλάκιο προϊόντων μας περιλαμβάνει επίστρωση πυρολυτικού άνθρακα (PyC), επίστρωση καρβιδίου του πυριτίου CVD (SiC), επίστρωση καρβιδίου τανταλίου (TaC) CVD, εξαρτήματα γραφίτη υψηλής καθαρότητας, στερεά συστατικά CVD SiC και ολοκληρωμένες λύσεις θερμικού πεδίου. Συνδυάζοντας την τεχνογνωσία της επιστήμης των υλικών, την κατασκευή ακριβείας και τη βαθιά γνώση της διαδικασίας, παρέχουμε αξιόπιστες λύσεις για την παραγωγή ημιαγωγών επόμενης γενιάς.
