Γιατί το Graphite Boat for PECVD έχει τόσο μεγάλη σημασία για την ποιότητα του φιλμ και τη σταθερότητα της παραγωγής;

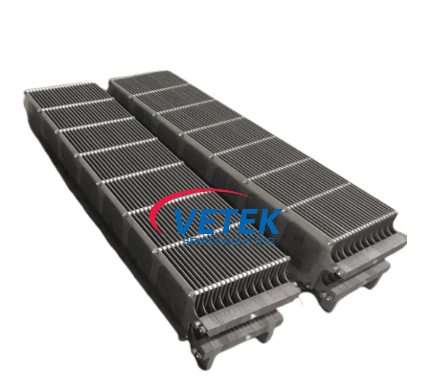

Τι ρόλο παίζει πραγματικά ένα σκάφος γραφίτη για PECVD;

Ένα σκάφος γραφίτη για PECVD δεν είναι απλώς μια παθητική θήκη για γκοφρέτες. Είναι ένα από τα αθόρυβα συστατικά που μπορεί να επηρεάσει ολόκληρο τον ρυθμό εναπόθεσης. Σε έναν θάλαμο PECVD, η ποιότητα του φιλμ εξαρτάται από την ευαίσθητη ισορροπία κατανομής θερμοκρασίας, απόστασης πλακών, έκθεσης αερίου, αλληλεπίδρασης πλάσματος και μηχανικής σταθερότητας. Εάν ο φορέας διαταράξει αυτή την ισορροπία, η διαδικασία μπορεί να συνεχίσει να εκτελείται, αλλά η έξοδος σταματά να είναι προβλέψιμη.

Οι αγοραστές μερικές φορές επικεντρώνονται σε μεγάλο βαθμό στη διαμόρφωση του αντιδραστήρα, στο σχεδιασμό του συστήματος αερίου ή στους κύκλους καθαρισμού του θαλάμου, και αυτό είναι λογικό. Αυτά είναι σημαντικά κέντρα κόστους. Αλλά το σκάφος που μεταφέρει τις γκοφρέτες κάθεται ακριβώς στη μέση του παραθύρου της διαδικασίας. Εάν η γεωμετρία του μετατοπιστεί, εάν η επιφάνειά του ρίχνει σωματίδια, αν αντιδρά άσχημα σε επαναλαμβανόμενη θέρμανση και ψύξη ή αν αποτύχει να κρατήσει τις γκοφρέτες τοποθετημένες με συνέπεια, η διαδικασία αρχίζει να παρασύρεται με τρόπους που είναι δαπανηροί και δύσκολο να διαγνωστούν.

Στην πραγματική παραγωγή, η συνέπεια είναι το παν. Ένα ισχυρό σκάφος γραφίτη για PECVD βοηθά στη διατήρηση της επαναληψιμότητας από παρτίδα σε παρτίδα. Υποστηρίζει ομοιόμορφη φόρτωση, μειώνει τον κίνδυνο μόλυνσης που μπορεί να αποφευχθεί και δίνει στη γραμμή καλύτερες πιθανότητες να παρέχει σταθερό πάχος φιλμ και ομοιόμορφη ηλεκτρική απόδοση.

Γιατί οι αγοραστές συχνά υποτιμούν τον μεταφορέα και στη συνέχεια πληρώνουν γι 'αυτό αργότερα;

Η απάντηση είναι απλή: ένα σκάφος γραφίτη συνήθως φαίνεται λιγότερο «τεχνικό» από τον εξοπλισμό γύρω του. Δεν έχει την οπτική επίδραση ενός τροφοδοτικού, ενός συστήματος κενού ή μιας μονάδας αυτοματισμού. Έτσι είναι εύκολο να το αντιμετωπίσουμε ως εμπόρευμα. Από εκεί ακριβώς ξεκινούν τα προβλήματα.

Το κόστος επιλογής του λάθος σκάφους σπάνια εμφανίζεται στην ίδια την προσφορά. Εμφανίζεται αργότερα ως σκραπ, επανεπεξεργασία, ασταθείς συνταγές, μεγαλύτερα παράθυρα συντήρησης ή πιο συχνοί κύκλοι αντικατάστασης. Μπορεί επίσης να εμφανιστεί στον χρόνο της ομάδας μηχανικών. Όταν μια γραμμή αφιερώνει μέρες για να εντοπίσει ένα ζήτημα ομοιομορφίας που αποδεικνύεται ότι συνδέεται με παραμόρφωση φορέα ή υποβάθμιση της επιφάνειας, το «φθηνό» εξάρτημα παύει να είναι φθηνό πολύ γρήγορα.

Ένας άλλος λόγος που οι αγοραστές υποτιμούν αυτό το μέρος είναι ότι δεν το εξηγεί καλά κάθε προμηθευτής. Μερικοί αναφέρουν μόνο διαστάσεις και πυκνότητα όγκου. Αυτές οι πληροφορίες έχουν σημασία, αλλά δεν απαντούν στα ερωτήματα για τα οποία ενδιαφέρονται πραγματικά οι μηχανικοί επεξεργασίας: Πόσο σταθερή είναι η δομή υπό επαναλαμβανόμενο θερμικό κύκλο; Πόσο καλά αντιστέκεται το υλικό στη χημική επίθεση στο συγκεκριμένο περιβάλλον αερίου; Πόσο αυστηρά ελέγχονται οι κρίσιμες ανοχές; Μπορεί ο προμηθευτής να προσαρμόσει το σχέδιο εάν αλλάξει η γεωμετρία του θαλάμου ή ο αριθμός γκοφρέτας;

Μια σοβαρή απόφαση αγοράς θα πρέπει να κοιτάξει πέρα ​​από μια απλή ετικέτα υλικού και να ρωτήσει πώς θα συμπεριφέρεται το σκάφος γραφίτη μετά από εβδομάδες και μήνες στον πραγματικό θάλαμο.

Τι προβλήματα διαδικασίας μπορεί να δημιουργήσει το λάθος σκάφος γραφίτη;

Το λάθος σκάφος γραφίτη για το PECVD μπορεί να δημιουργήσει προβλήματα που φαίνονται άσχετα με την πρώτη ματιά. Οι ομάδες μπορεί να δουν χαμηλότερη απόδοση, διακύμανση πάχους μεμβράνης, ανεξήγητη μόλυνση ή μικρότερα διαστήματα συντήρησης χωρίς να συνδέονται αμέσως αυτά τα αποτελέσματα με τον φορέα.

• Ανώμαλη εναπόθεση φιλμεπειδή η απόσταση των πλακιδίων ή η γεωμετρία του σκάφους δεν είναι αρκετά συνεπής υπό συνθήκες λειτουργίας
• Παραγωγή σωματιδίωνπροκαλείται από αδύναμη ποιότητα υλικού, κακή μηχανική κατεργασία ή επιφανειακή βλάβη με την πάροδο του χρόνου
• Θερμική ανισορροπίαπου επηρεάζει τον ρυθμό εναπόθεσης και κάνει πιο δύσκολο τον συντονισμό της διαδικασίας
• Μικρή διάρκεια ζωήςόταν ο γραφίτης βάσης ή η επίστρωση δεν μπορεί να χειριστεί το πραγματικό χημικό περιβάλλον
• Συχνότερη παρέμβαση στο θάλαμολόγω μόλυνσης ή πρόωρης φθοράς εξαρτημάτων
• Αστάθεια συνταγήςπου αναγκάζει τις ομάδες μηχανικών να αντισταθμίσουν την αδυναμία υλικού μέσω προσαρμογών της διαδικασίας

Αυτό που κάνει αυτά τα προβλήματα απογοητευτικά είναι ότι συχνά εμφανίζονται σταδιακά. Τα πρώτα τρεξίματα μπορεί να φαίνονται αποδεκτά. Τότε η γραμμή αρχίζει να παρασύρεται. Μερικοί χειριστές παρατηρούν μια τάση. Οι μηχανικοί αρχίζουν να ενισχύουν τα πρότυπα επιθεώρησης. Με τον καιρό, η διαχείριση της διαδικασίας γίνεται πιο δύσκολη. Αυτός είναι ο λόγος για τον οποίο οι αγοραστές θα πρέπει να σκεφτούν την αντοχή σε επαναλαμβανόμενη χρήση, όχι μόνο την αρχική εμφάνιση ή τους αριθμούς σε επίπεδο εργαστηρίου.

Ποιες επιλογές υλικών και επικαλύψεων αξίζουν μεγαλύτερης προσοχής;

Όταν οι αγοραστές συγκρίνουν ένα σκάφος γραφίτη για PECVD, τρία πράγματα αξίζουν περισσότερη προσοχή από ό,τι συνήθως παίρνουν: καθαρότητα γραφίτη, δομική συνοχή και στρατηγική προστασίας επιφάνειας.

Πρώτον, η αγνότητα.Ο γραφίτης υψηλής καθαρότητας βοηθά στη μείωση του κινδύνου ανεπιθύμητης μόλυνσης. Αυτό έχει σημασία επειδή οι διαδικασίες PECVD είναι ευαίσθητες και μικρές πηγές μόλυνσης μπορούν να προκαλέσουν προβλήματα ποιότητας κατάντη που είναι πολύ πιο ακριβά από τον ίδιο τον μεταφορέα.

Δεύτερον, δομική συνέπεια.Ακόμη και μια καλή ποιότητα γραφίτη μπορεί να έχει κακή απόδοση εάν ο έλεγχος της μηχανικής κατεργασίας είναι αδύναμος. Η απόσταση των αυλακώσεων, το φινίρισμα των άκρων, η επιπεδότητα και η γενική πειθαρχία των διαστάσεων επηρεάζουν το πώς κάθονται οι γκοφρέτες και πόσο σταθερό παραμένει το σκάφος μέσω επαναλαμβανόμενης θερμικής ανακύκλωσης.

Τρίτον, επιλογή επίστρωσης.Δεν έχουν όλες οι διαδικασίες PECVD τις ίδιες απαιτήσεις στην επιφάνεια του σκάφους. Η χημεία αερίων, η μέθοδος καθαρισμού, η έκθεση στο πλάσμα και το φιλμ στόχου όλα έχουν σημασία. Ορισμένες εφαρμογές επωφελούνται από τον πυρολυτικό άνθρακα, ενώ άλλες χρειάζονται την επιπλέον σκληρότητα και χημική αντοχή που σχετίζονται με επιφανειακά διαλύματα με βάση το καρβίδιο του πυριτίου. Η σωστή επιλογή εξαρτάται από τις συνθήκες διαδικασίας του χρήστη και όχι από μια προτίμηση που ταιριάζει σε όλους.

Αυτό είναι όπου η κατανόηση της εφαρμογής γίνεται κρίσιμη. Ένας καλός προμηθευτής δεν πρέπει απλώς να ζητά ένα σχέδιο και να επιστρέψει μια τιμή. Η καλύτερη συζήτηση ξεκινά με το περιβάλλον του θαλάμου, την αποτιθέμενη μεμβράνη, τον κύκλο καθαρισμού, την αναμενόμενη διάρκεια ζωής, το μέγεθος της γκοφρέτας και τους συγκεκριμένους τρόπους αστοχίας που έχει ήδη δει ο πελάτης.

Πώς πρέπει οι αγοραστές να αξιολογήσουν ένα σκάφος γραφίτη για PECVD πριν παραγγείλουν;

Οι πιο έξυπνοι αγοραστές δεν αξιολογούν αυτό το προϊόν μόνο με βάση την τιμή. Το αξιολογούν με μείωση του κινδύνου. Πριν παραγγείλετε, ζητήστε από τον προμηθευτή να συζητήσει όχι μόνο τις διαστάσεις, αλλά τη λογική λειτουργίας.

1. Ξεκινήστε με τη διαδικασία.Εξηγήστε τον τύπο του φιλμ, τον τύπο του υποστρώματος, τη διάταξη του θαλάμου, τα αέρια καθαρισμού και το προφίλ θερμοκρασίας.
2. Διευκρινίστε το σημείο πόνου.Προσπαθείτε να βελτιώσετε τη διάρκεια ζωής, να μειώσετε τη μόλυνση, να σταθεροποιήσετε την ομοιομορφία ή να αντικαταστήσετε ένα εισαγόμενο ανταλλακτικό;
3. Ρωτήστε για το ζευγάρωμα υλικών.Το ίδιο σχέδιο σκάφους μπορεί να συμπεριφέρεται διαφορετικά ανάλογα με την ποιότητα γραφίτη και την προσέγγιση επίστρωσης.
4. Ελέγξτε τις ανοχές που έχουν σημασία κατά τη χρήση.Δεν είναι κάθε διάσταση εξίσου σημαντική. Εστιάστε στις διαστάσεις που επηρεάζουν τη φόρτωση της πλακέτας και τη σταθερότητα της διαδικασίας.
5. Συζητήστε τους μηχανισμούς αναμενόμενης φθοράς.Ένας χρήσιμος προμηθευτής θα πρέπει να μπορεί να μιλήσει για τον κίνδυνο οξείδωσης, τη διάβρωση του πλάσματος, τις οδούς διάβρωσης και τη θερμική κόπωση.
6. Ζητήστε πρακτική υποστήριξη.Η επικύρωση δείγματος, η βελτίωση του σχεδιασμού και η συζήτηση της εφαρμογής είναι συχνά πιο πολύτιμες από μια χαμηλή αρχική προσφορά.

WuYi TianYao Advanced Material Tech.Co., Ltd.βρίσκεται σε καλή θέση για τέτοιου είδους συνομιλίες, επειδή οι σοβαροί βιομηχανικοί αγοραστές σπάνια θέλουν μια γενική απάντηση. Θέλουν ένα εξάρτημα που να ταιριάζει με την πραγματικότητα του θαλάμου και της διαδικασίας. Σε εφαρμογές ημιαγωγών και προηγμένων επιστρώσεων, αυτό το πρακτικό ταίριασμα είναι αυτό που διαχωρίζει ένα ανεκτό εξάρτημα από ένα αξιόπιστο.

Εάν ένας προμηθευτής εμπορεύεται μόνο γενικά πλεονεκτήματα, αλλά δεν μπορεί να μιλήσει συγκεκριμένα για τη διάρκεια ζωής, τον έλεγχο της μόλυνσης και τη συμβατότητα επίστρωσης, αυτό είναι συνήθως ένα προειδοποιητικό σημάδι. Οι αγοραστές αξίζουν κάτι περισσότερο από γυαλιστερή διατύπωση. Χρειάζονται στοιχεία κατανόησης της διαδικασίας.

Τι κάνει έναν προμηθευτή ευκολότερο να συνεργαστεί με έναν άλλο;

Η διαφορά συχνά οφείλεται στον τρόπο με τον οποίο ο προμηθευτής χειρίζεται την τεχνική επικοινωνία. Οι καλύτεροι προμηθευτές είναι πιο εύκολο να συνεργαστείτε γιατί μειώνουν την αβεβαιότητα. Κάνουν τις σωστές ερωτήσεις νωρίς, προτείνουν ρεαλιστικές επιλογές και βοηθούν τον πελάτη να αποφύγει δαπανηρές αναντιστοιχίες.

Ένας αξιόπιστος προμηθευτής σκάφους γραφίτη για προϊόντα PECVD θα πρέπει να μπορεί να κάνει τα εξής:

• Κατανοήστε τη σύνδεση μεταξύ του σχεδιασμού του φορέα και της παραγωγής της διαδικασίας
• Προτείνετε επιλογές υλικού και επίστρωσης με βάση τις πραγματικές συνθήκες λειτουργίας
• Ελέγξτε την ποιότητα της κατεργασίας αντί να βασίζεστε σε ευρείες ονομαστικές διαστάσεις
• Παρέχετε συνοχή από τη μια παρτίδα εξαρτημάτων στην άλλη
• Υποστηρίξτε τη βελτίωση του προϊόντος όταν ο πελάτης χρειάζεται προσαρμογή
• Επικοινωνήστε με τρόπο που βοηθά τις ομάδες αγορών και μηχανικών να παραμείνουν ευθυγραμμισμένες

Αυτό έχει σημασία γιατί οι περισσότερες αποφάσεις αγοράς σε αυτόν τον τομέα συνεπάγονται τόσο τεχνική όσο και εμπορική πίεση. Η μηχανική θέλει αξιοπιστία. Η αγορά θέλει μια λογική δομή κόστους. Η διοίκηση θέλει λιγότερες διακοπές. Ο σωστός προμηθευτής βοηθά και τις τρεις ομάδες να κινηθούν προς την ίδια κατεύθυνση.

Πώς μπορεί ένα καλύτερο σκάφος γραφίτη να μειώσει το συνολικό κόστος λειτουργίας;

Ένα σκάφος γραφίτη υψηλότερης ποιότητας για PECVD μπορεί να μην είναι πάντα η επιλογή με τη χαμηλότερη τιμή την πρώτη ημέρα, αλλά συχνά γίνεται η καλύτερη αξία σε όλο τον κύκλο λειτουργίας. Αυτό συμβαίνει επειδή το συνολικό κόστος περιλαμβάνει πολύ περισσότερα από την προμήθεια.

Οι καλύτεροι μεταφορείς μπορούν να μειώσουν το κρυφό κόστος με διάφορους τρόπους:

• Λιγότερα ελαττώματα που συνδέονται με μόλυνση ή αστάθεια
• Μεγαλύτερα διαστήματα σέρβις προτού καταστεί απαραίτητη η αντικατάσταση
• Λιγότερος χρόνος μηχανικής που δαπανάται για την αντιστάθμιση του παρασυρόμενου υλικού
• Μικρότερος χρόνος διακοπής λειτουργίας που σχετίζεται με τον καθαρισμό ή την αντιμετώπιση προβλημάτων
• Καλύτερη επαναληψιμότητα που προστατεύει τον προγραμματισμό παραγωγής

Σε πολλά εργοστάσια, η πραγματική εξοικονόμηση πόρων προέρχεται από την ηρεμία της διαδικασίας. Όταν οι χειριστές εμπιστεύονται τον μεταφορέα, όταν οι μηχανικοί δεν χρειάζεται να κυνηγούν ανεξήγητες παραλλαγές και όταν η αγορά δεν αναγκάζεται σε συχνούς κύκλους αντικατάστασης, η διαχείριση ολόκληρης της γραμμής γίνεται πιο εύκολη. Αυτή η επιχειρησιακή ηρεμία είναι πολύτιμη. Προστατεύει την παραγωγή, την αποδοτικότητα της εργασίας και την εμπιστοσύνη των πελατών ταυτόχρονα.

Επομένως, η καλύτερη ερώτηση δεν είναι "Ποιο σκάφος γραφίτη είναι το φθηνότερο;" Είναι "Ποιο σκάφος γραφίτη βοηθά τη γραμμή μου να λειτουργεί πιο σταθερά για μεγαλύτερο χρονικό διάστημα με λιγότερες εκπλήξεις που μπορούν να αποφευχθούν;" Αυτό είναι το ερώτημα στο οποίο επιστρέφουν ξανά και ξανά οι έμπειροι αγοραστές.
