Γιατί η επικάλυψη γραφίτη με επίστρωση SiC είναι απαραίτητη για την επιταξία ημιαγωγών

Καθώς οι συσκευές ημιαγωγών συνεχίζουν να εξελίσσονται προς υψηλότερη ισχύ, υψηλότερη συχνότητα και μεγαλύτερη ενοποίηση, οι απαιτήσεις που τίθενται στον εξοπλισμό επιταξιακής ανάπτυξης έχουν γίνει όλο και πιο απαιτητικές. Είτε παράγουν συσκευές ισχύος SiC, εξαρτήματα GaN RF, τσιπ LED ή επιταξιακές γκοφρέτες πυριτίου, οι κατασκευαστές βασίζονται σε ένα κρίσιμο εξάρτημα μέσα στον αντιδραστήρα – τον ​​επικαλυμμένο με SiC επιδεκτικό γραφίτη.

Αν και σπάνια είναι ορατό έξω από το θάλαμο αντίδρασης, αυτό το συστατικό επηρεάζει άμεσα την ομοιομορφία της θερμοκρασίας του πλακιδίου, τη δημιουργία σωματιδίων, τη διάρκεια ζωής της επικάλυψης και τελικά την απόδοση της συσκευής.

Τι είναι ένα επικαλυμμένο με SiC επιδεκτικό γραφίτη;

Ένας επικαλυμμένος με SiC υποδοχέας γραφίτη είναι ένα κατασκευασμένο με ακρίβεια συστατικό γραφίτη που προστατεύεται από μια πυκνή επίστρωση καρβιδίου του πυριτίου από εναπόθεση χημικών ατμών (CVD).

Μέσα σε έναν επιταξιακό αντιδραστήρα, ο υποδοχέας εκτελεί αρκετές κρίσιμες λειτουργίες:

• Υποστηρίζει γκοφρέτες ημιαγωγών σε όλη τη διαδικασία ανάπτυξης
• Μεταφέρει τη θερμότητα ομοιόμορφα από τη θερμάστρα στη γκοφρέτα
• Περιστρέφεται μαζί με τη γκοφρέτα για να βελτιώσει την ομοιομορφία του φιλμ
• Διατηρεί τη σταθερότητα των διαστάσεων υπό επαναλαμβανόμενο θερμικό κύκλο
• Προστατεύει το υπόστρωμα γραφίτη από διαβρωτικά αέρια διεργασίας

Ανάλογα με τη διαδικασία, οι υποδοχείς μπορούν να σχεδιαστούν ως υποδοχείς τηγανίτας, υποδοχείς βαρελιού, δίσκοι, φορείς γκοφρέτας ή προσαρμοσμένα εξαρτήματα αντιδραστήρα.

Γιατί να μην χρησιμοποιήσετε γυμνό γραφίτη;

Ο γραφίτης έχει αναγνωριστεί από καιρό ως ένα από τα καλύτερα υλικά μηχανικής υψηλής θερμοκρασίας λόγω:

· Εξαιρετική θερμική αγωγιμότητα

· Χαμηλός συντελεστής θερμικής διαστολής

· Σταθερότητα υψηλής θερμοκρασίας

· Εύκολη μηχανική κατεργασία

· Χαμηλή πυκνότητα

Ωστόσο, ο γυμνός γραφίτης είναι ακατάλληλος για άμεση επεξεργασία ημιαγωγών.

Κατά τη διάρκεια της επιταξίας, αέρια επεξεργασίας όπως H2, HCl, NH3, σιλάνιο, χλωροσιλάνια και πρόδρομες ουσίες μετάλλων-οργανικών προσβάλλουν συνεχώς εκτεθειμένες επιφάνειες γραφίτη. Με την πάροδο του χρόνου, ο γραφίτης αρχίζει να οξειδώνεται, να διαβρώνεται και να απελευθερώνει σωματίδια άνθρακα.

Αυτά τα σωματίδια μπορούν:

· μολύνουν τις γκοφρέτες,

· αύξηση της πυκνότητας του ελαττώματος,

· μείωση της επιταξιακής ομοιομορφίας,

· συντομεύστε τα διαστήματα συντήρησης του αντιδραστήρα.

Επομένως, σχεδόν όλοι οι σύγχρονοι αντιδραστήρες ημιαγωγών χρησιμοποιούν προστατευτικές κεραμικές επικαλύψεις αντί για εκτεθειμένο γραφίτη.

Γιατί το καρβίδιο του πυριτίου είναι η προτιμώμενη επίστρωση;

Μεταξύ των διαθέσιμων υλικών επικάλυψης - συμπεριλαμβανομένων των BN, ZrB2, TaC και διαφόρων επικαλύψεων οξειδίων - το καρβίδιο του πυριτίου CVD έχει γίνει το βιομηχανικό πρότυπο επειδή προσφέρει εξαιρετική ισορροπία θερμικών, χημικών και μηχανικών ιδιοτήτων.

Τα βασικά πλεονεκτήματα περιλαμβάνουν:

• Εξαιρετική χημική αντοχή: Το πυκνό SiC εμποδίζει τα διαβρωτικά αέρια να φτάσουν στο υπόστρωμα γραφίτη, παρατείνοντας δραματικά τη διάρκεια ζωής του εξαρτήματος.
• Εξαιρετική θερμική αγωγιμότητα: Η υψηλή θερμική αγωγιμότητα επιτρέπει τη γρήγορη μεταφορά θερμότητας, διατηρώντας παράλληλα εξαιρετική ομοιομορφία θερμοκρασίας σε όλη τη γκοφρέτα.
• Χαμηλή αναντιστοιχία θερμικής διαστολής: Ο συντελεστής θερμικής διαστολής του SiC ταιριάζει πολύ με τον γραφίτη, μειώνοντας την εσωτερική καταπόνηση κατά τη διάρκεια επαναλαμβανόμενων κύκλων θέρμανσης και ψύξης.
• Υψηλή σκληρότητα: Η επίστρωση αντιστέκεται στην τριβή κατά τη φόρτωση του πλακιδίου και τη λειτουργία του αντιδραστήρα.
• Υψηλή καθαρότητα: Οι επικαλύψεις CVD SiC υψηλής ποιότητας ελαχιστοποιούν τη μεταλλική μόλυνση και τη δημιουργία σωματιδίων—κρίσιμα για την προηγμένη κατασκευή ημιαγωγών.

Γιατί χημική εναπόθεση ατμών (CVD);

Υπάρχουν διάφορες τεχνολογίες επίστρωσης, όπως:

· Ψεκασμός πλάσματος

· Επικάλυψη Sol-gel

· Ηλεκτροφορητική εναπόθεση

· Συσκευασία τσιμεντοποίησης

· Επικάλυψη με πινέλο

Ωστόσο, η κατασκευή ημιαγωγών ευνοεί σε μεγάλο βαθμό τη χημική εναπόθεση ατμών (CVD) επειδή παράγει επιστρώσεις με:

· εξαιρετικά υψηλή καθαρότητα,

· εξαιρετική πυκνότητα,

· ομοιόμορφο πάχος,

· ανώτερη πρόσφυση,

· χαμηλό πορώδες,

· εξαιρετική συμμόρφωση σε σύνθετες γεωμετρίες.

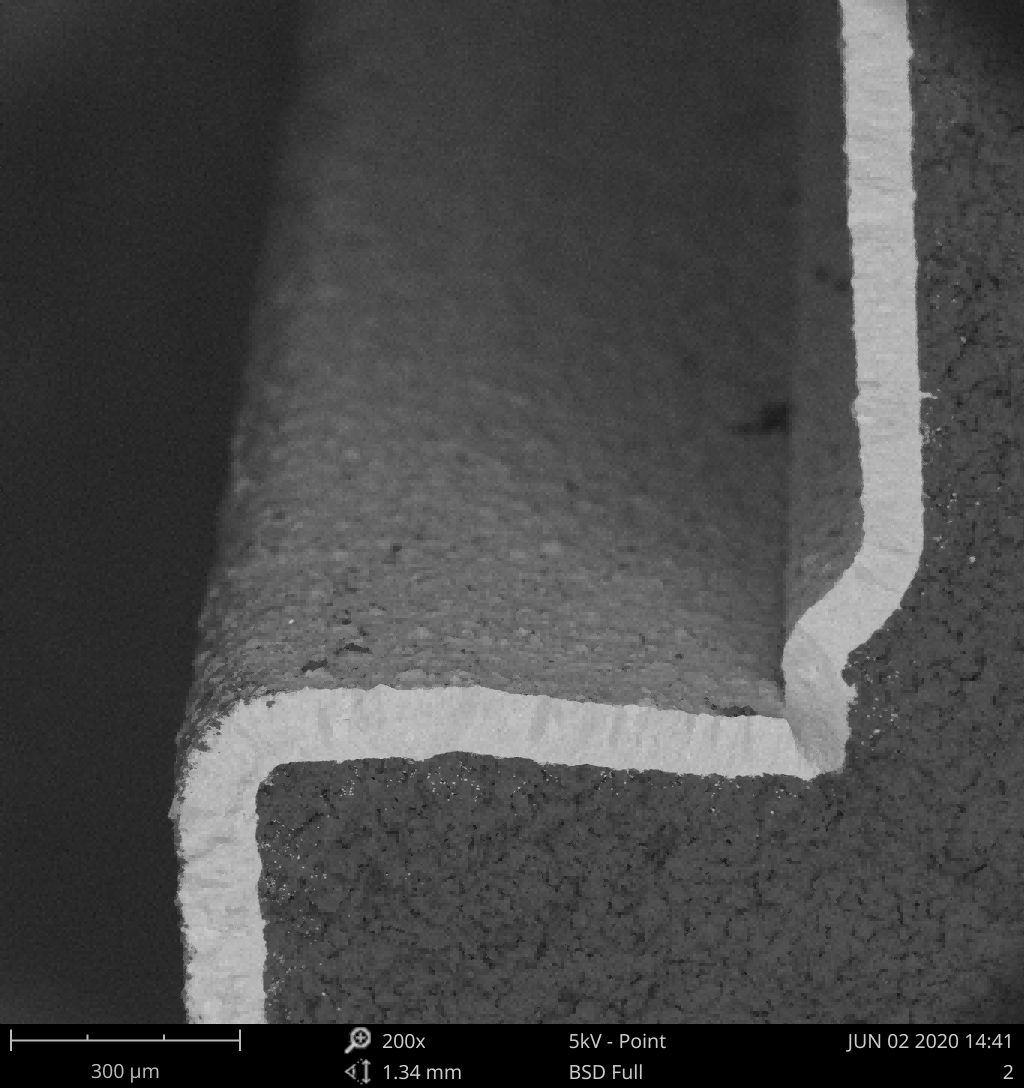

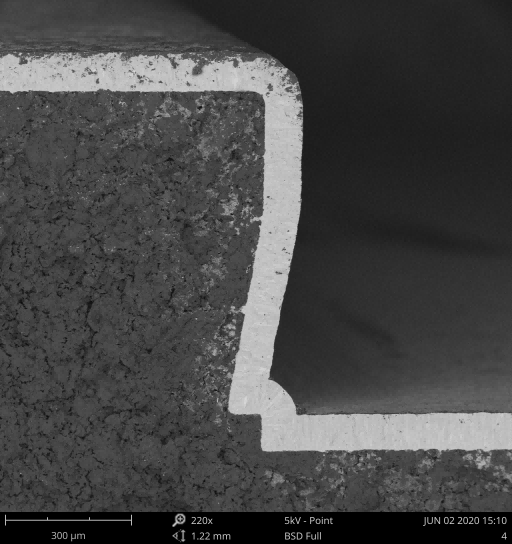

Σε αντίθεση με τις ψεκασμένες επιστρώσεις που συχνά περιέχουν πόρους και αδύναμες διεπαφές, το CVD SiC σχηματίζει ένα πυκνό κρυσταλλικό στρώμα που συνδέεται χημικά με το υπόστρωμα γραφίτη, με αποτέλεσμα σημαντικά μεγαλύτερη διάρκεια ζωής κάτω από σκληρές συνθήκες διεργασίας.

Τυπικές Εφαρμογές

Τα επικαλυμμένα με SiC εξαρτήματα γραφίτη χρησιμοποιούνται ευρέως σε:

SiC Epitaxy: Υποστήριξη αγώγιμων και ημιμονωτικών πλακών SiC κατά την ομοεπιταξιακή ανάπτυξη για MOSFET, SBD και άλλες συσκευές ισχύος.

Silicon Epitaxy：Παροχή σταθερών θερμικών πλατφορμών για επιτάξεις γκοφρέτας πυριτίου που χρησιμοποιούνται στην κατασκευή CMOS και ηλεκτρικής ενέργειας ημιαγωγών.

GaN Epitaxy: Υποστήριξη ανάπτυξης GaN-on-Si και GaN-on-SiC για συσκευές RF, HEMT, MicroLED και ηλεκτρονικά ισχύος.

Κατασκευή LED: Χρησιμοποιείται σε αντιδραστήρες MOCVD για επιταξιακή ανάπτυξη μπλε, πράσινου, UV και MicroLED.

Σύναψη

Καθώς οι διεργασίες ημιαγωγών συνεχίζουν να κινούνται προς μεγαλύτερα πλακίδια, πιο σφιχτά παράθυρα διεργασίας και χαμηλότερες πυκνότητες ελαττωμάτων, η σημασία των εξαρτημάτων του αντιδραστήρα υψηλής απόδοσης συνεχίζει να αυξάνεται.

Οι υποδοχείς γραφίτη με επίστρωση CVD SiC έχουν γίνει απαραίτητοι επειδή συνδυάζουν την ανώτερη θερμική απόδοση του γραφίτη με την εξαιρετική χημική αντοχή, την καθαρότητα και την ανθεκτικότητα του καρβιδίου του πυριτίου.

Είτε για συσκευές ισχύος SiC, ηλεκτρονικά GaN RF, παραγωγή LED ή επιταξία πυριτίου, η επένδυση σε εξαρτήματα γραφίτη υψηλής ποιότητας επικαλυμμένα με SiC συμβάλλει άμεσα σε υψηλότερη απόδοση, μεγαλύτερο χρόνο λειτουργίας εξοπλισμού και χαμηλότερο κόστος κατασκευής.
