Τραβήξτε το σιλικόνες μονής κρυστάλλου
  • Τραβήξτε το σιλικόνες μονής κρυστάλλουΤραβήξτε το σιλικόνες μονής κρυστάλλου

Τραβήξτε το σιλικόνες μονής κρυστάλλου

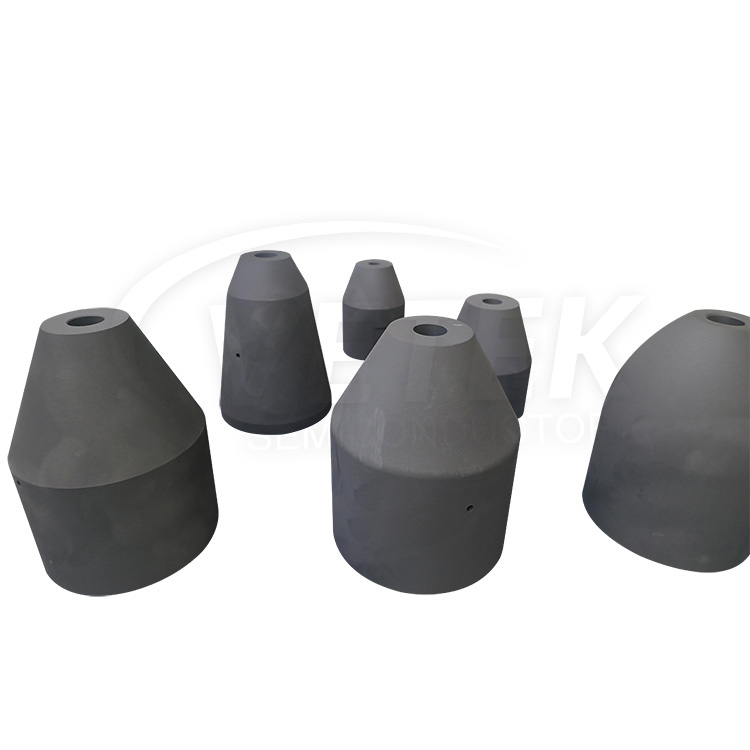

Τραβήξτε το Silicon Single Crystal Jig έχει σχεδιαστεί για να εξασφαλίσει την καθαρότητα των πλακών και τον ακριβή έλεγχο των καυτών ζωνών κατά τη διάρκεια της κρυστάλλωσης, προσφέροντας βιώσιμες και αποτελεσματικές λύσεις για τη φωτοβολταϊκή βιομηχανία.

Το προϊόν Advantage του Veteksemicon τραβήξει το Silicon Single Crystal Jig έχει σχεδιαστεί για μονοκρυσταλλικό πυρίτιο τραβώντας με μέθοδο CZ στη φωτοβολταϊκή βιομηχανία. Καλώς ήλθατε για να μας διερευνήσετε.


Βασικές λειτουργίες και τεχνικά χαρακτηριστικά


●  Έλεγχος εξαιρετικά υψηλής καθαρότητας

Σύμφωνα με τις ανάγκες των πελατών, η παροχή φωτοβολταϊκών ή ημιαγωγών υλικών, περιεχόμενο ακαθαρσίας <5ppm, για να εξασφαλιστεί η καθαρότητα του μονοκρυσταλλικού πυρίτιο μέχρι τα πρότυπα ηλεκτρονικών βαθμών (GB/T 12963)

●  Έξυπνη διαχείριση πεδίου θερμοκρασίας

7 Σύστημα ελέγχου ανεξάρτητου ζώνης, ± 0,5 ℃ Έλεγχος ακρίβειας, υποστήριξη CZ/FZ Δύο τρόπους ανάπτυξης κρυστάλλων ελεύθερης μεταγωγής (Δυναμική εμφάνιση αλλαγών καμπύλης θερμοκρασίας, ενίσχυση της απεικόνισης)

●  Μεγάλη διάρκεια ζωής

Με τεχνολογία σύνθετης επίστρωσης πολλαπλών στρώσεων, ένα μόνο καλούπι μπορεί να ολοκληρώσει 3000+ κύκλους έλξης κρυστάλλου, μειώνοντας το κόστος συντήρησης κατά 60%


Τυπικό σενάριο εφαρμογής


● Μεγάλα μεγέθους μεγάλου μεγέθους άνω των 8 ίντσες: Ειδικός σχεδιασμός θερμικού πεδίου για να καλύψει τις ανάγκες της ανάπτυξης κρυστάλλων διαμέτρου 300mm διαμέτρου

● Φωτοβολταϊκό μονοκρυσταλλικό πλακίδιο πυριτίου τύπου Ν: Έλεγχος περιεχομένου οξυγόνου <12ppma, κατάλληλο για διαδικασία μπαταρίας topcon

● Ένωση ημιαγωγού Ε & Α: Συμβατό με GAAS, SIC και άλλα παρασκεύασμα υλικού ημιαγωγού τρίτης γενιάς


Γιατί να επιλέξετε τη λύση μας;


●  Ακριβής έλεγχος παραμέτρων

Βελτιστοποίηση της μορφολογίας της διασύνδεσης στερεού υγρού με αλγόριθμο AI, πυκνότητα εξάρθρωσης <500/cm2 (ημι-τυποποιημένη επαλήθευση)

●  Γρήγορη ικανότητα παράδοσης

Υποστήριξη προσαρμοσμένων υπηρεσιών: Πλήρης επιβεβαίωση σχεδίου εντός 5 εργάσιμων ημερών → παράδοση 30 ημερών

●  Παγκόσμιο δίκτυο υπηρεσιών

Παρέχετε επαγγελματικό ηλεκτρονικό κέντρο εξυπηρέτησης, παρέχοντας 7 × 24 ώρες


Καταστήματα παραγωγής:

VeTek Semiconductor Production Shop

Επισκόπηση της αλυσίδας βιομηχανίας επιταξίας ημιαγωγών τσιπ:

Overview of the semiconductor chip epitaxy industry chain

Hot Tags: Τραβήξτε το σιλικόνες μονής κρυστάλλου
