Εξαρτήματα Aixtron G10: Βασικά εξαρτήματα για SiC Epitaxy υψηλής απόδοσης

Η τεχνολογία καρβιδίου του πυριτίου (SiC) συνεχίζει να κινείται προς μεγαλύτερες γκοφρέτες και υψηλότερη απόδοση. Αυτό σημαίνει ότι τα προηγμένα συστήματα επιταξίας όπως η πλατφόρμα Aixtron G10 γίνονται όλο και πιο σημαντικά στην κατασκευή ημιαγωγών τρίτης γενιάς.

Σε σύγκριση με παλαιότερους αντιδραστήρες, τα συστήματα Aixtron G10 χρειάζονται αυστηρότερο έλεγχο των θερμικών πεδίων, σταθερότητα ροής αερίου, μόλυνση από σωματίδια και τη διάρκεια ζωής των εξαρτημάτων. Κάθε συστατικό εσωτερικού αντιδραστήρα έχει άμεσο αντίκτυπο στην ποιότητα επιταξιακής ανάπτυξης, την ομοιομορφία του πλακιδίου και τη σταθερότητα παραγωγής.

Αυτό το άρθρο σας καθοδηγεί στα κύρια στοιχεία Aixtron G10 που χρησιμοποιούνται στα συστήματα επιτάξεως SiC. Θα εξηγήσουμε τι κάνουν, ποια υλικά χρειάζονται και γιατί έχουν σημασία στην επεξεργασία ημιαγωγών υψηλής θερμοκρασίας.

Τι είναι τα εξαρτήματα Aixtron G10;

Τα εξαρτήματα Aixtron G10 είναι τα βασικά εσωτερικά μέρη του αντιδραστήρα που βρίσκονται εντός του θαλάμου επιτάξεως SiC. Μαζί, συμβάλλουν στη διατήρηση σταθερών θερμικών συνθηκών, στη βελτιστοποίηση της κατανομής αερίου, στην υποστήριξη της περιστροφής του πλακιδίου και στη μείωση της μόλυνσης κατά την επιταξιακή ανάπτυξη σε υψηλή θερμοκρασία.

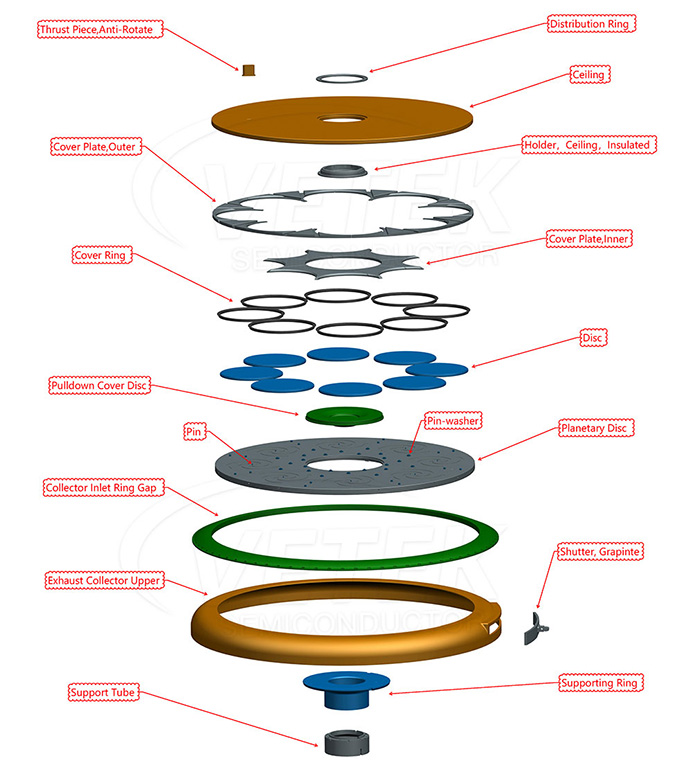

Τα τυπικά εξαρτήματα που θα βρείτε σε έναν αντιδραστήρα Aixtron G10 περιλαμβάνουν:

• Οροφή
• Δαχτυλίδι διανομής
• Δαχτυλίδι κάλυψης
• Πλάκες κάλυψης
• Πλανητικός Δίσκος
• Πτυσσόμενος δίσκος εξωφύλλου
• Συλλέκτης καυσαερίων
• Δαχτυλίδι στήριξης
• Σωλήνας υποστήριξης
• Κλείστρο γραφίτη
• Συγκροτήματα ροδέλας καρφίτσας και καρφίτσας

Τα περισσότερα από αυτά τα μέρη λειτουργούν συνεχώς σε θερμοκρασίες άνω των 1500°C ενώ εκτίθενται σε διαβρωτικά αέρια διεργασίας όπως το σιλάνιο και οι υδρογονάνθρακες. Επομένως, η απόδοση του υλικού είναι απολύτως κρίσιμη.

Βασικές λειτουργικές περιοχές μέσα στον αντιδραστήρα Aixtron G10

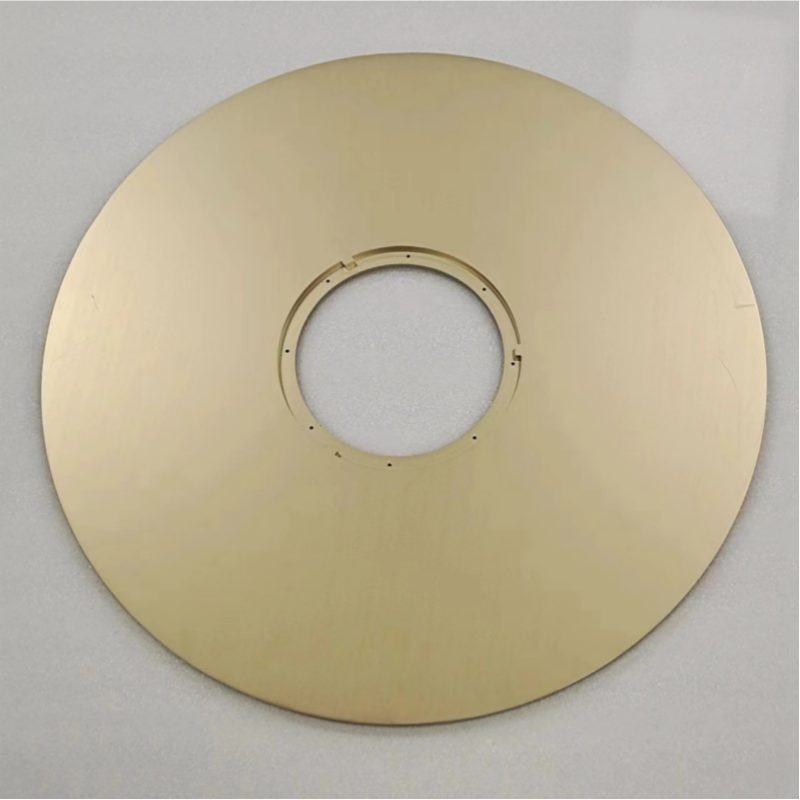

1. Εξαρτήματα οροφής

Το ανώτατο όριο είναι ένα σημαντικό μέρος του θερμικού πεδίου του αντιδραστήρα. Βοηθά στη διατήρηση της θερμοκρασίας του θαλάμου σταθερή, καθοδηγεί τη ροή του αερίου και προστατεύει τις ανώτερες δομές του αντιδραστήρα από την άμεση θερμότητα.

Τα καλά εξαρτήματα οροφής πρέπει να έχουν:

• Στερεά θερμική σταθερότητα
• Χαμηλή παραγωγή σωματιδίων
• Ισχυρή αντοχή στη διάβρωση
• Ομοιόμορφη ποιότητα επίστρωσης
• Μακροπρόθεσμη σταθερότητα διαστάσεων

Ο γραφίτης με επίστρωση CVD SiC είναι μια κοινή επιλογή εδώ επειδή σας δίνει τη θερμική αγωγιμότητα του γραφίτη συν τη χημική αντίσταση του καρβιδίου του πυριτίου.

2. Δακτύλιος διανομής

Ο δακτύλιος διανομής ελέγχει και κατευθύνει τη ροή αερίου μέσα στο θάλαμο. Η ομοιόμορφη κατανομή αερίου είναι απαραίτητη για την επίτευξη σταθερού πάχους επιταξιακής στρώσης σε όλες τις γκοφρέτες.

Εάν η ροή αερίου δεν ελέγχεται καλά, μπορεί να συναντήσετε:

• Διακύμανση πάχους
• Ασυνέπειες με το ντόπινγκ
• Επιφανειακά ελαττώματα
• Χαμηλότερη απόδοση γκοφρέτας

Αυτός είναι ο λόγος για τον οποίο η υψηλή ακρίβεια κατεργασίας και η ομοιόμορφη επίστρωση είναι τόσο σημαντικά για αυτό το μέρος.

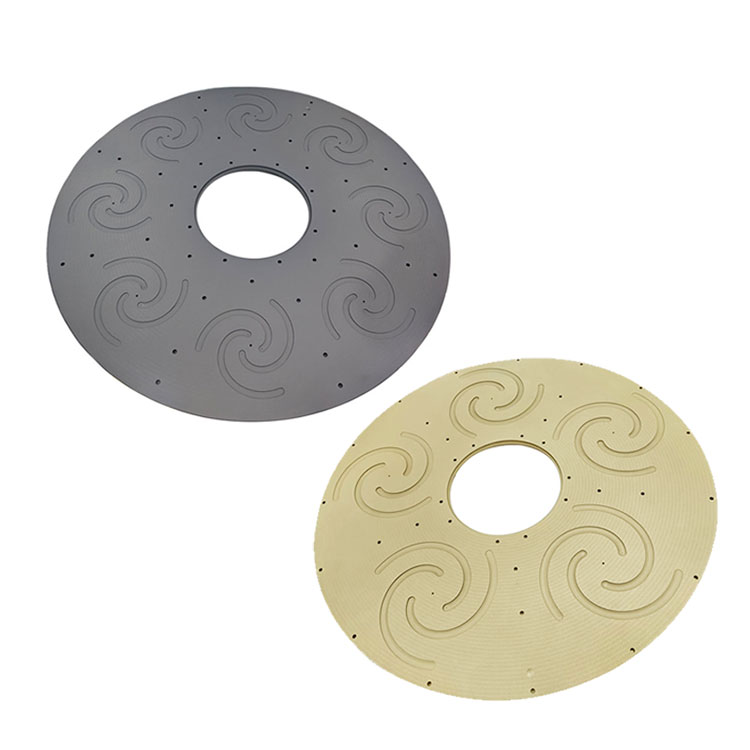

3. Σύστημα Πλανητικού Δίσκου

Ο Πλανητικός Δίσκος είναι αυτό που περιστρέφει τις γκοφρέτες κατά την επιταξιακή ανάπτυξη. Η ομαλή περιστροφή βελτιώνει την ομοιομορφία της θερμοκρασίας και διασφαλίζει ότι όλες οι γκοφρέτες έχουν παρόμοια έκθεση σε αέριο.

Για την παραγωγή μεγάλου μεγέθους γκοφρέτας SiC, το πλανητικό σύστημα πρέπει να διατηρεί:

• Καλή επιπεδότητα
• Χαμηλή θερμική παραμόρφωση
• Υψηλή δομική αντοχή
• Σταθερή λειτουργία μέσω επαναλαμβανόμενης θέρμανσης και ψύξης

Ο ίδιος ο δίσκος είναι συνήθως κατασκευασμένος από γραφίτη υψηλής καθαρότητας με προηγμένη επίστρωση CVD SiC.

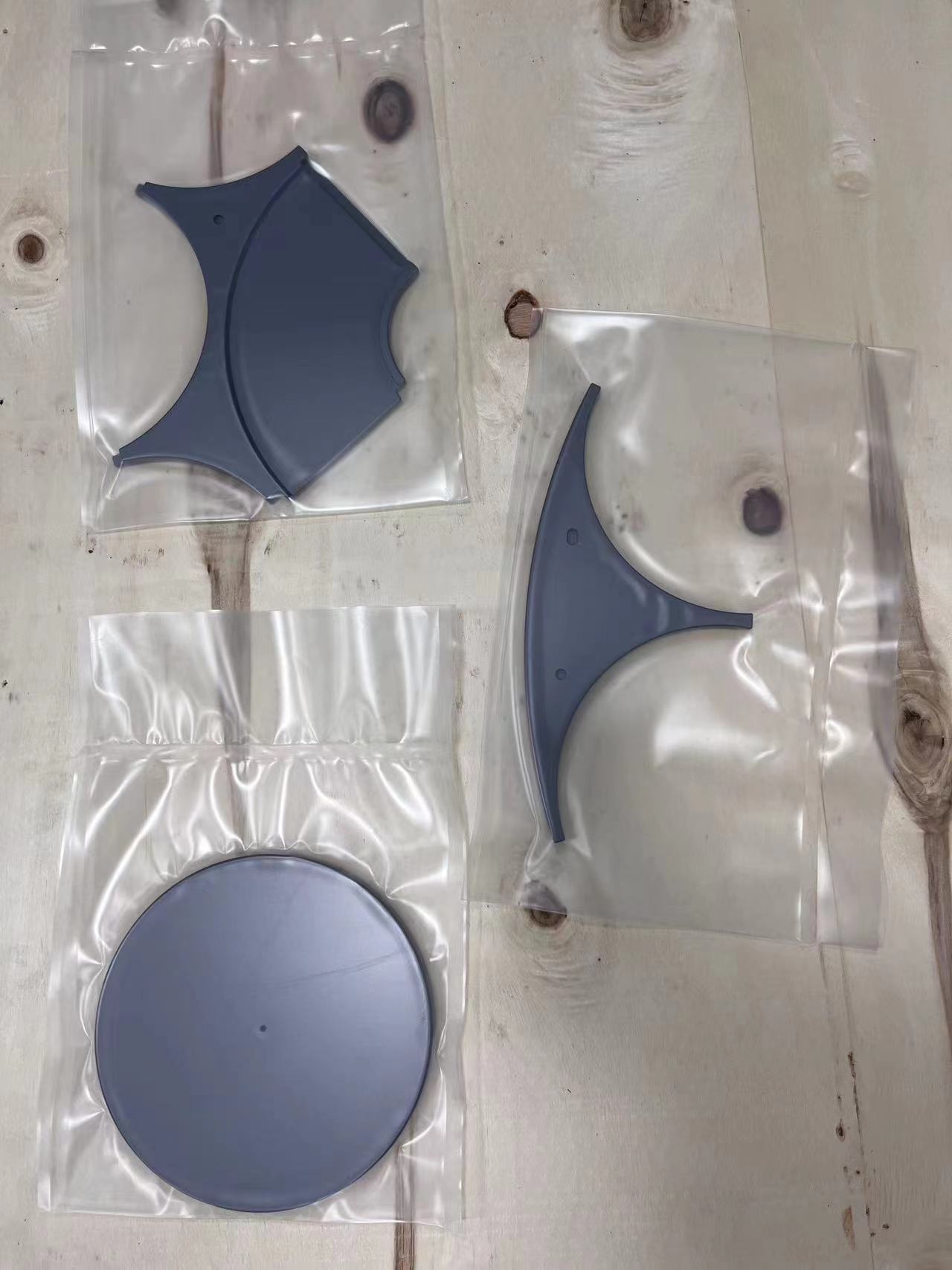

4. Δακτύλιοι καλύμματος και πλάκες κάλυψης

Οι δακτύλιοι κάλυψης και οι πλάκες κάλυψης προστατεύουν ορισμένες περιοχές του αντιδραστήρα και συμβάλλουν στη σταθεροποίηση του θερμικού πεδίου.

Αυτά τα μέρη βοηθούν:

• Μειώστε την ανεπιθύμητη εναπόθεση
• Ελαχιστοποιήστε τη μόλυνση από σωματίδια
• Προστατέψτε τις δομές γραφίτη
• Παρατείνετε τη διάρκεια ζωής του θαλάμου

Δεδομένου ότι περνούν από πολύ θερμικό κύκλο, η ισχυρή πρόσφυση επίστρωσης είναι απαραίτητη.

5. Σύστημα συλλέκτη εξάτμισης

Ο συλλέκτης εξάτμισης διαχειρίζεται τη ροή των καυσαερίων και βοηθά στη διατήρηση της πίεσης του θαλάμου σταθερή.

Η σταθερή ροή καυσαερίων οδηγεί σε:

• Καλύτερη επαναληψιμότητα της διαδικασίας
• Ένα πιο καθαρό περιβάλλον θαλάμου
• Λιγότερη συσσώρευση σωματιδίων
• Μεγαλύτερα διαστήματα μεταξύ συντήρησης

Στα προηγμένα συστήματα επιτάξεως SiC, τα εξαρτήματα που σχετίζονται με την εξάτμιση πρέπει επίσης να αντέχουν σε επιθετικές χημικές ουσίες και θερμική καταπόνηση.

Γιατί έχει σημασία η επιλογή υλικού στο SiC Epitaxy;

Το SiC epitaxy είναι ένα σκληρό περιβάλλον. Τα συμβατικά υλικά συχνά αντιμετωπίζουν προβλήματα όπως:

• Η επίστρωση ξεφλουδίζει
• Διάβρωση γραφίτη
• Θερμική πυρόλυση
• Παραγωγή σωματιδίων
• Μικρή διάρκεια ζωής

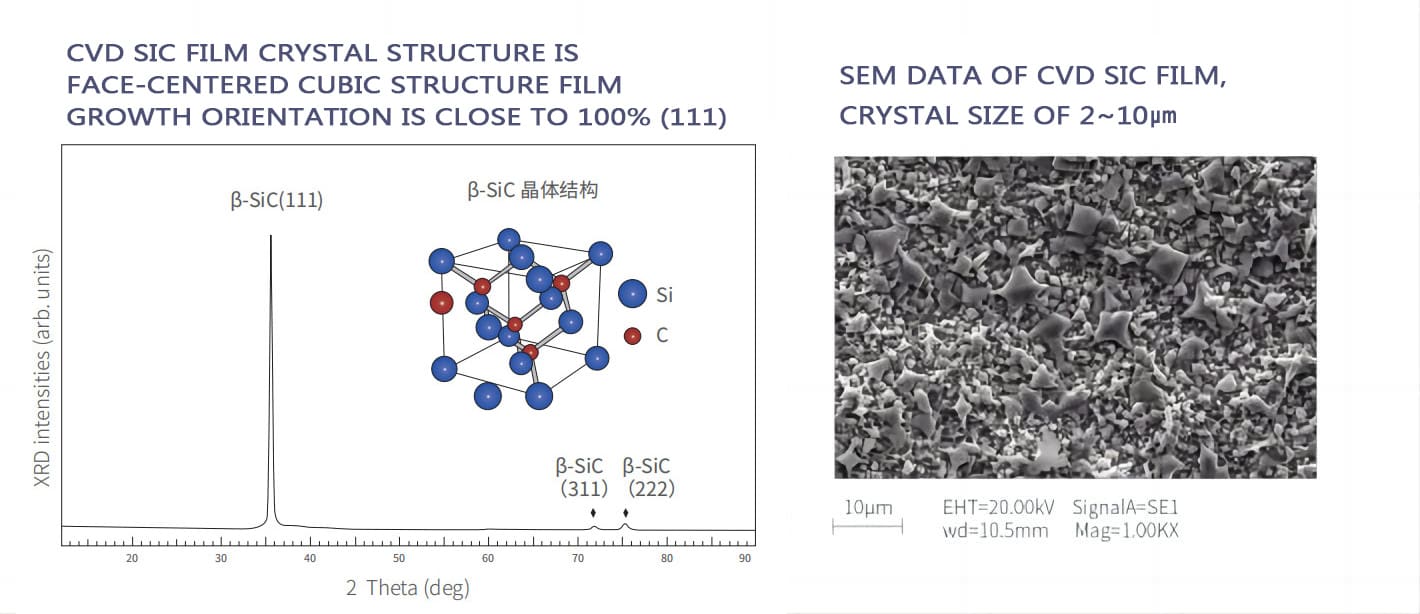

Για να ξεπεράσουν αυτά τα ζητήματα, οι προηγμένοι αντιδραστήρες ημιαγωγών στρέφονται στον CVD SiC Coated Graphite. Η επίστρωση CVD SiC σας δίνει:

• Εξαιρετική χημική αντοχή
• Υψηλή καθαρότητα
• Μεγάλη αντοχή στο θερμικό σοκ
• Χαμηλός κίνδυνος μόλυνσης
• Μεγάλη διάρκεια ζωής

Αυτήν τη στιγμή, αυτό είναι ένα από τα πιο ευρέως χρησιμοποιούμενα υλικά για εξαρτήματα αντιδραστήρα επιταξίας SiC υψηλής ποιότητας.

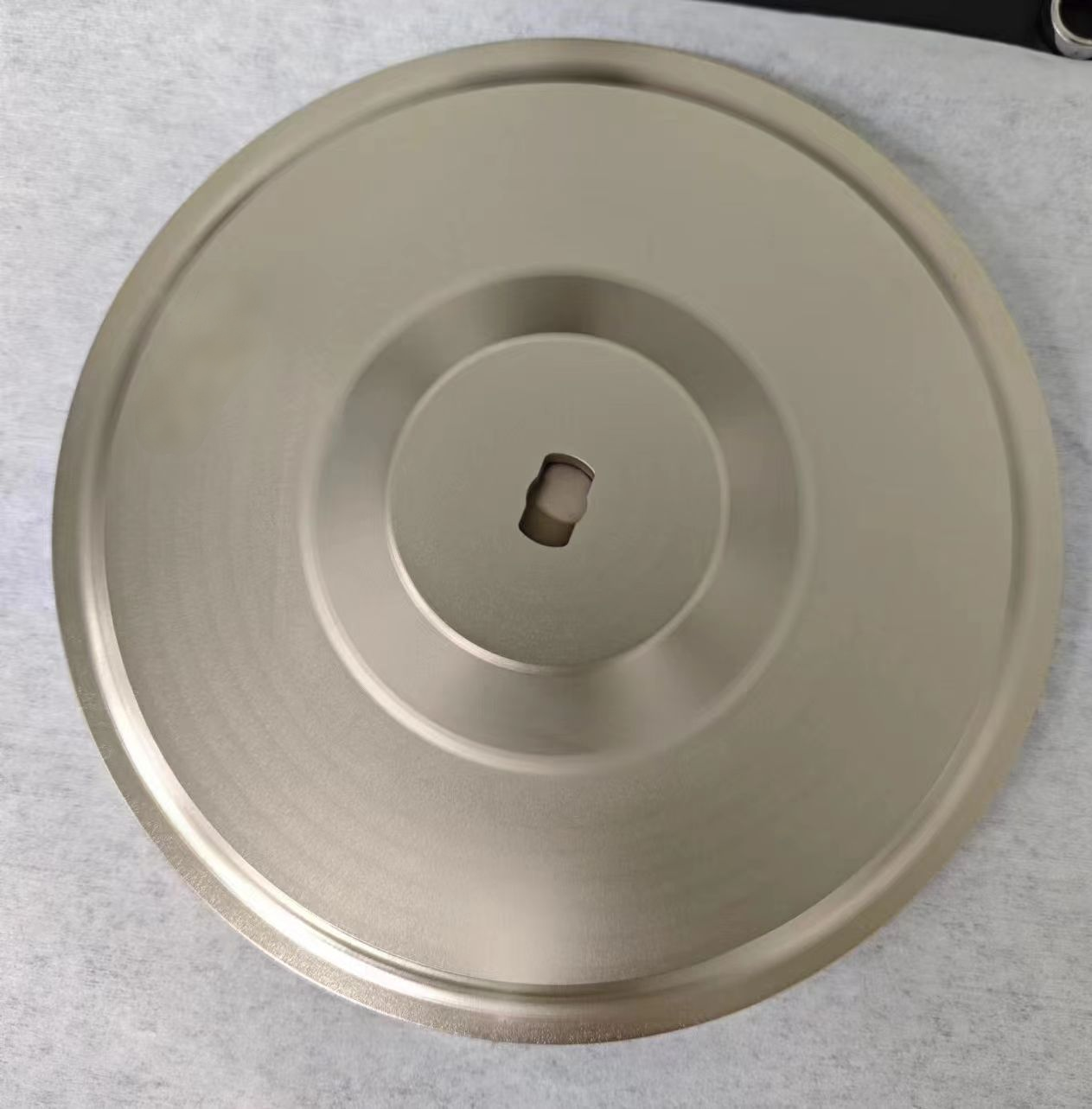

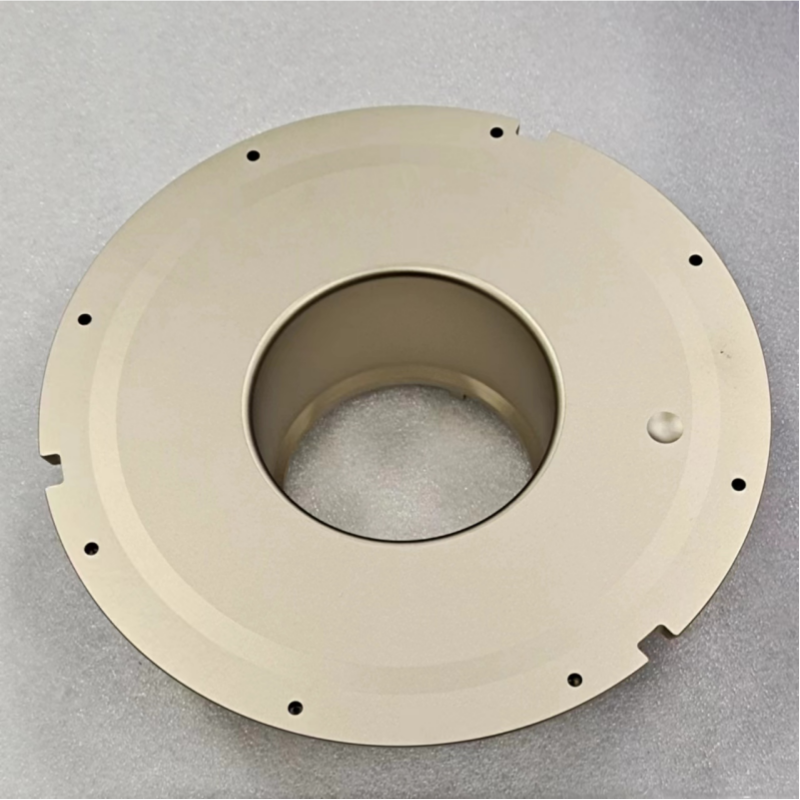

Επικάλυψη TaC (καρβίδιο τανταλίου). αναδεικνύεται ως το επόμενο βήμα για εφαρμογές εξαιρετικά υψηλών θερμοκρασιών. Σε σύγκριση με τις συμβατικές επικαλύψεις SiC, οι επικαλύψεις TaC προσφέρουν:

• Καλύτερη σταθερότητα σε υψηλές θερμοκρασίες
• Ισχυρότερη αντοχή στη διάβρωση
• Χαμηλότερος κίνδυνος δημιουργίας σωματιδίων
• Σταθερή λειτουργία πάνω από 2000°C

Οι επικαλύψεις TaC φαίνονται ιδιαίτερα ελπιδοφόρες για μελλοντικές πλατφόρμες που χρησιμοποιούν μεγαλύτερες γκοφρέτες και υψηλότερες θερμοκρασίες.

Προκλήσεις κατασκευής για εξαρτήματα Aixtron G10

Η κατασκευή εξαρτημάτων Aixtron G10 υψηλής ποιότητας απαιτεί προηγμένες κατασκευαστικές δυνατότητες, όπως:

• Καθαρισμός γραφίτη υψηλής καθαρότητας
• Μηχανική CNC ακριβείας
• Περιβάλλοντα επικάλυψης ποιότητας ημιαγωγών
• Τεχνολογία ομοιόμορφης επίστρωσης CVD
• Επεξεργασία εξαρτημάτων μεγάλου μεγέθους
• Αυστηρός έλεγχος καθαρότητας και διαστάσεων

Ακόμη και μια μικρή απόκλιση στις διαστάσεις ή στην ομοιομορφία της επίστρωσης μπορεί να επηρεάσει τη σταθερότητα του αντιδραστήρα και την επιταξιακή απόδοση.

Η ικανότητα του VeTek Semiconductor για εξαρτήματα Aixtron G10

Η VeTek Semiconductor ειδικεύεται σε τεχνολογίες γραφίτη και επίστρωσης ημιαγωγών για προηγμένες εφαρμογές επιταξίας.

Προσφέρουμε προσαρμοσμένα εξαρτήματα συμβατά με:

• Aixtron G10
• Aixtron G5
• Συστήματα επιτάξεως SiC
• Αντιδραστήρες MOCVD

Η γκάμα των προϊόντων μας περιλαμβάνει:

• Στοιχεία γραφίτη με επικάλυψη CVD SiC
• Συστατικά επικάλυψης TaC
• Πλανητικούς δίσκοι
• Εξαρτήματα οροφής
• Δακτύλιοι κάλυψης
• Μέρη θερμικού πεδίου γραφίτη
• Στερεά συστατικά SiC

Αυτά τα προϊόντα χρησιμοποιούνται ευρέως σε επιτάξεις SiC, επιταξίες LED και προηγμένα συστήματα θερμικού πεδίου ημιαγωγών.

Σύναψη

Καθώς η κατασκευή ημιαγωγών SiC ωθεί προς μεγαλύτερες γκοφρέτες και υψηλότερη απόδοση παραγωγής, τα εξαρτήματα Aixtron G10 γίνονται όλο και πιο σημαντικά για τη σταθερότητα του αντιδραστήρα και την επιταξιακή ποιότητα.

Από τις κατασκευές οροφής και τους πλανητικούς δίσκους μέχρι τα συστήματα διανομής αερίου και εξάτμισης, κάθε στοιχείο επηρεάζει άμεσα τη θερμική διαχείριση, τον έλεγχο της μόλυνσης και τη συνοχή του πλακιδίου.

Συνδυάζοντας υλικά γραφίτη υψηλής καθαρότητας, προηγμένη τεχνολογία επικάλυψης CVD SiC και επιστρώσεις TaC επόμενης γενιάς, τα σύγχρονα εξαρτήματα αντιδραστήρων συμβάλλουν να γίνει η παραγωγή επιτάξεως SiC πιο σταθερή και αποτελεσματική για τη μελλοντική βιομηχανία ημιαγωγών.
