Γιατί η ανάπτυξη των κρυστάλλων PVT καρβιδίου του πυριτίου (SiC) δεν μπορεί να γίνει χωρίς επιστρώσεις καρβιδίου τανταλίου (TaC);

Κατά τη διαδικασία ανάπτυξης κρυστάλλων καρβιδίου του πυριτίου (SiC) μέσω της μεθόδου Physical Vapor Transport (PVT), η εξαιρετικά υψηλή θερμοκρασία 2000–2500 °C είναι ένα «δίκοπο μαχαίρι» — ενώ οδηγεί την εξάχνωση και τη μεταφορά των πηγών υλικών, ενισχύει επίσης δραματικά όλα τα υλικά που απελευθερώνονται από το μέταλλο στο πεδίο της ακαθαρσίας. συμβατικά εξαρτήματα θερμής ζώνης γραφίτη. Μόλις αυτές οι ακαθαρσίες εισέλθουν στη διεπαφή ανάπτυξης, θα βλάψουν άμεσα την ποιότητα του πυρήνα του κρυστάλλου. Αυτός είναι ο θεμελιώδης λόγος για τον οποίο οι επικαλύψεις καρβιδίου του τανταλίου (TaC) έχουν γίνει μια «υποχρεωτική επιλογή» και όχι μια «προαιρετική επιλογή» για την ανάπτυξη κρυστάλλων PVT.

1. Διπλή καταστροφική οδός ιχνών ακαθαρσιών

Η βλάβη που προκαλείται από ακαθαρσίες στους κρυστάλλους καρβιδίου του πυριτίου αντανακλάται κυρίως σε δύο διαστάσεις του πυρήνα, επηρεάζοντας άμεσα τη χρηστικότητα των κρυστάλλων:

• Ακαθαρσίες ελαφρών στοιχείων (άζωτο Ν, βόριο Β):Υπό συνθήκες υψηλής θερμοκρασίας, εισέρχονται εύκολα στο πλέγμα SiC, υποκαθιστούν τα άτομα άνθρακα και σχηματίζουν επίπεδα ενέργειας δότη, μεταβάλλοντας άμεσα τη συγκέντρωση του φορέα και την ειδική αντίσταση του κρυστάλλου. Πειραματικά αποτελέσματα δείχνουν ότι για κάθε αύξηση 1×1016 cm-3 στη συγκέντρωση προσμίξεων αζώτου, η ειδική αντίσταση του n-τύπου 4H-SiC μπορεί να μειωθεί κατά σχεδόν μία τάξη μεγέθους, προκαλώντας την απόκλιση των ηλεκτρικών παραμέτρων της τελικής συσκευής από τους στόχους σχεδιασμού.
• Ακαθαρσίες μεταλλικών στοιχείων (σίδηρος Fe, νικέλιο Ni):Οι ατομικές τους ακτίνες διαφέρουν σημαντικά από αυτές των ατόμων πυριτίου και άνθρακα. Μόλις ενσωματωθούν στο πλέγμα, προκαλούν τοπική καταπόνηση του πλέγματος. Αυτές οι τεταμένες περιοχές γίνονται θέσεις πυρήνων για εξαρθρώσεις βασικού επιπέδου (BPDs) και ρήγματα στοίβαξης (SFs), βλάπτοντας σοβαρά τη δομική ακεραιότητα και την αξιοπιστία της συσκευής του κρυστάλλου.



2. Για σαφέστερη σύγκριση, οι επιπτώσεις των δύο τύπων ακαθαρσιών συνοψίζονται ως εξής:

3. Τριπλός Μηχανισμός Προστασίας Επικαλύψεων Καρβιδίου του Τανταλίου

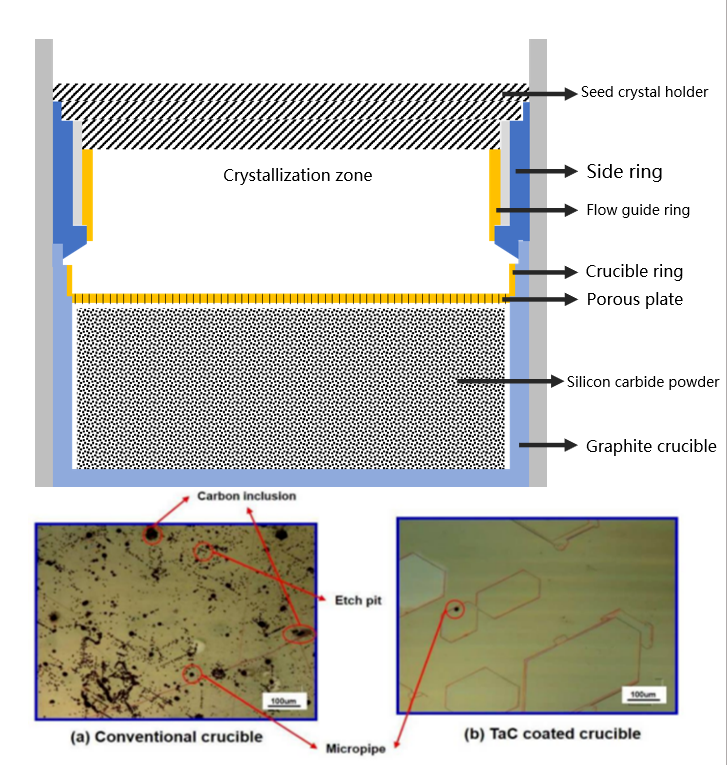

Για τον αποκλεισμό της μόλυνσης από ακαθαρσίες στην πηγή της, η εναπόθεση μιας επικάλυψης καρβιδίου του τανταλίου (TaC) στην επιφάνεια των συστατικών της θερμής ζώνης γραφίτη μέσω χημικής εναπόθεσης ατμών (CVD) είναι μια αποδεδειγμένη και αποτελεσματική τεχνική λύση. Οι βασικές του λειτουργίες περιστρέφονται γύρω από την «αντιμόλυνση»:

Υψηλή χημική σταθερότητα:Δεν υφίσταται σημαντικές αντιδράσεις με ατμούς με βάση το πυρίτιο σε περιβάλλοντα υψηλής θερμοκρασίας PVT, αποφεύγοντας την αυτοδιάσπαση ή τη δημιουργία νέων ακαθαρσιών.

Χαμηλή διαπερατότητα:Μια πυκνή μικροδομή σχηματίζει ένα φυσικό φράγμα, εμποδίζοντας αποτελεσματικά την προς τα έξω διάχυση ακαθαρσιών από το υπόστρωμα γραφίτη.

Εγγενής υψηλή καθαρότητα:Η επίστρωση παραμένει σταθερή σε υψηλές θερμοκρασίες και έχει χαμηλή πίεση ατμών, διασφαλίζοντας ότι δεν γίνεται νέα πηγή μόλυνσης.

4. Απαιτήσεις προδιαγραφών καθαρότητας πυρήνα για την επίστρωση

Η αποτελεσματικότητα της λύσης εξαρτάται πλήρως από την εξαιρετική καθαρότητα της ίδιας της επίστρωσης, η οποία μπορεί να επαληθευτεί με ακρίβεια μέσω της δοκιμής Glow Discharge Mass Spectrometry (GDMS):

5. Αποτελέσματα Πρακτικής Εφαρμογής

Μετά την υιοθέτηση επικαλύψεων υψηλής ποιότητας καρβιδίου του τανταλίου, μπορούν να παρατηρηθούν σαφείς βελτιώσεις τόσο στα στάδια ανάπτυξης κρυστάλλων καρβιδίου του πυριτίου όσο και στα στάδια κατασκευής της συσκευής:

Βελτίωση ποιότητας κρυστάλλων:Η πυκνότητα βασικού επιπέδου εξάρθρωσης (BPD) γενικά μειώνεται περισσότερο από 30%, και η ομοιομορφία της ειδικής αντίστασης πλακιδίων βελτιώνεται.

Βελτιωμένη αξιοπιστία συσκευής:Οι συσκευές ισχύος όπως τα MOSFET SiC που κατασκευάζονται σε υποστρώματα υψηλής καθαρότητας παρουσιάζουν βελτιωμένη συνέπεια στην τάση διάσπασης και μειωμένα ποσοστά πρώιμης αστοχίας.

Με την υψηλή καθαρότητα και τις σταθερές χημικές και φυσικές του ιδιότητες, οι επικαλύψεις καρβιδίου του τανταλίου δημιουργούν ένα αξιόπιστο φράγμα καθαρότητας για τους κρυστάλλους καρβιδίου του πυριτίου που αναπτύσσονται με PVT. Μετατρέπουν εξαρτήματα θερμής ζώνης - μια πιθανή πηγή απελευθέρωσης ακαθαρσιών - σε ελεγχόμενα αδρανή όρια, χρησιμεύοντας ως βασική βασική τεχνολογία για τη διασφάλιση της ποιότητας του υλικού κρυστάλλου πυρήνα και την υποστήριξη της μαζικής παραγωγής συσκευών καρβιδίου του πυριτίου υψηλής απόδοσης.

Στο επόμενο άρθρο, θα διερευνήσουμε πώς οι επικαλύψεις καρβιδίου του τανταλίου βελτιστοποιούν περαιτέρω το θερμικό πεδίο και βελτιώνουν την ποιότητα ανάπτυξης των κρυστάλλων από θερμοδυναμική άποψη. Εάν επιθυμείτε να μάθετε περισσότερα σχετικά με την πλήρη διαδικασία επιθεώρησης καθαρότητας επίστρωσης, μπορείτε να λάβετε λεπτομερή τεχνική τεκμηρίωση μέσω της επίσημης ιστοσελίδας μας.
