Τι είναι το Halfmoon σε έναν θάλαμο αντίδρασης LPE;

Στα συστήματα επιταξίας με καρβίδιο του πυριτίου (SiC), πολλά βασικά συστατικά του αντιδραστήρα παραμένουν άγνωστα εκτός της βιομηχανίας κατασκευής ημιαγωγών. Ένα από αυτά τα στοιχεία είναι το "Halfmoon", ένα δομικό μέρος με βάση τον γραφίτη που χρησιμοποιείται συνήθως μέσα στους θαλάμους αντίδρασης LPE.

Αν και το Halfmoon δεν είναι από μόνο του φορέας πλακιδίων, παίζει σημαντικό ρόλο στη διατήρηση της σταθερότητας του αντιδραστήρα κατά τη διάρκεια των διαδικασιών επιταξιακής ανάπτυξης σε υψηλή θερμοκρασία. Καθώς η κατασκευή ημιαγωγών SiC κινείται προς μεγαλύτερα πλακίδια και αυστηρότερο έλεγχο διεργασιών, ο σχεδιασμός και η απόδοση του υλικού των εσωτερικών εξαρτημάτων του αντιδραστήρα γίνονται όλο και πιο σημαντικά.

Κατανόηση του θαλάμου αντίδρασης LPE

Το LPE (Liquid Phase Epitaxy) είναι μια τεχνική ανάπτυξης κρυστάλλων που χρησιμοποιείται στην κατασκευή ημιαγωγών. Στα συστήματα επιτάξεως SiC, ο θάλαμος αντίδρασης λειτουργεί υπό εξαιρετικά απαιτητικές συνθήκες που περιλαμβάνουν:

• Υψηλές θερμοκρασίες
• Αντιδραστικά αέρια διεργασίας
• Μεγάλοι θερμικοί κύκλοι
• Αυστηρός έλεγχος μόλυνσης
• Απαιτήσεις σταθερής ροής αερίου

Τα σύγχρονα συστήματα επιτάξεως SiC, όπως οι αντιδραστήρες LPE, βασίζονται σε μεγάλο βαθμό σε σταθερές δομές θερμικών πεδίων και διαχείριση ροής αερίου εντός του θαλάμου αντίδρασης. Ακόμη και μικρές διακυμάνσεις στην κατανομή της θερμοκρασίας ή στην ομοιομορφία ροής αερίου μπορεί να επηρεάσουν άμεσα την ποιότητα του επιταξιακού στρώματος και τη συνοχή του πλακιδίου.

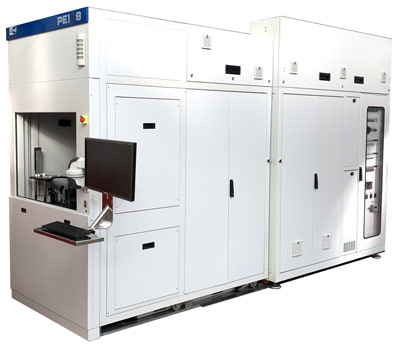

Ο αντιδραστήρας επιταξίας LPE PE1O6 SiC, ένα οριζόντιο σύστημα θερμού τοιχώματος που χρησιμοποιείται για προηγμένη ανάπτυξη δισκίων SiC.

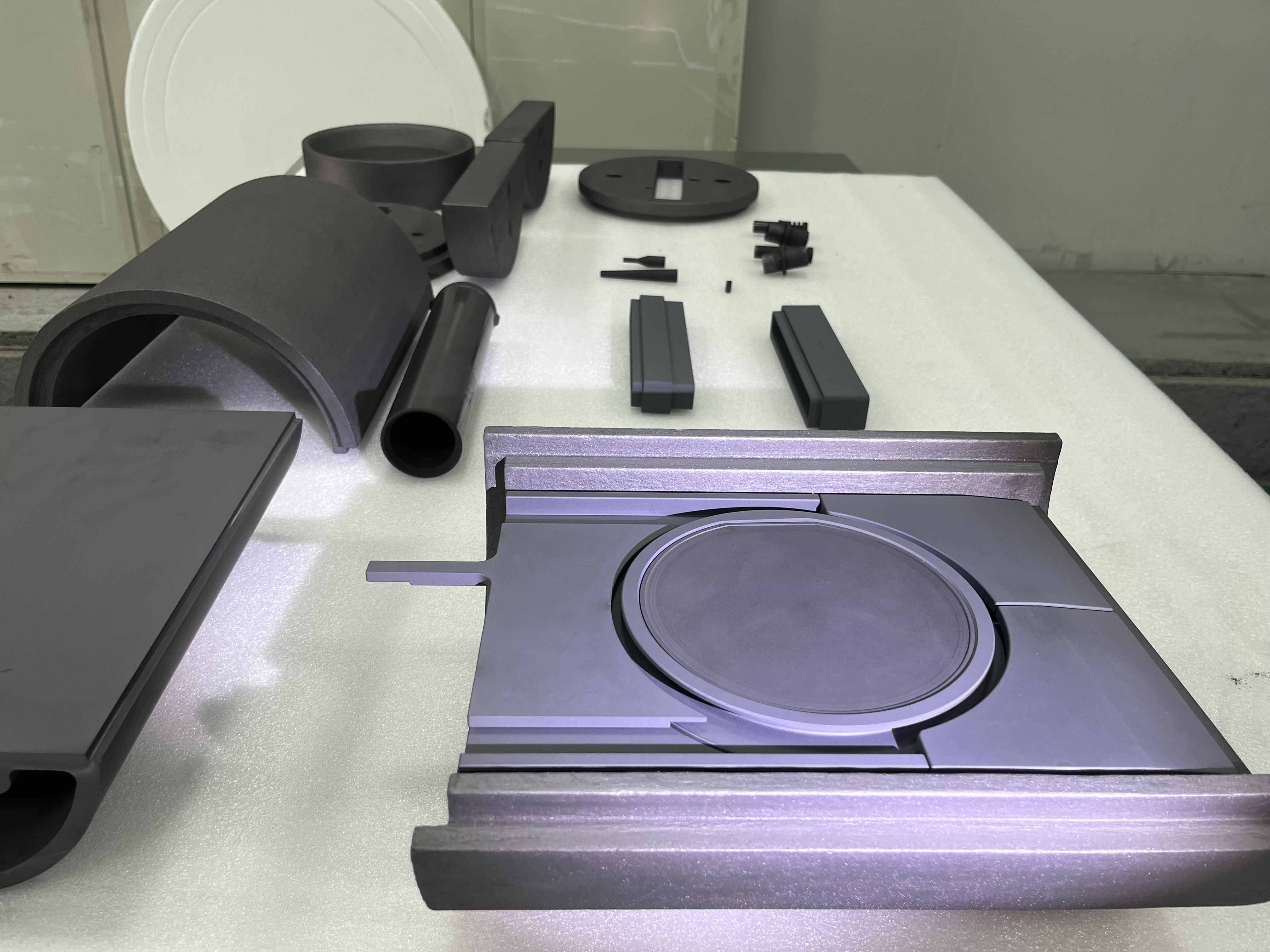

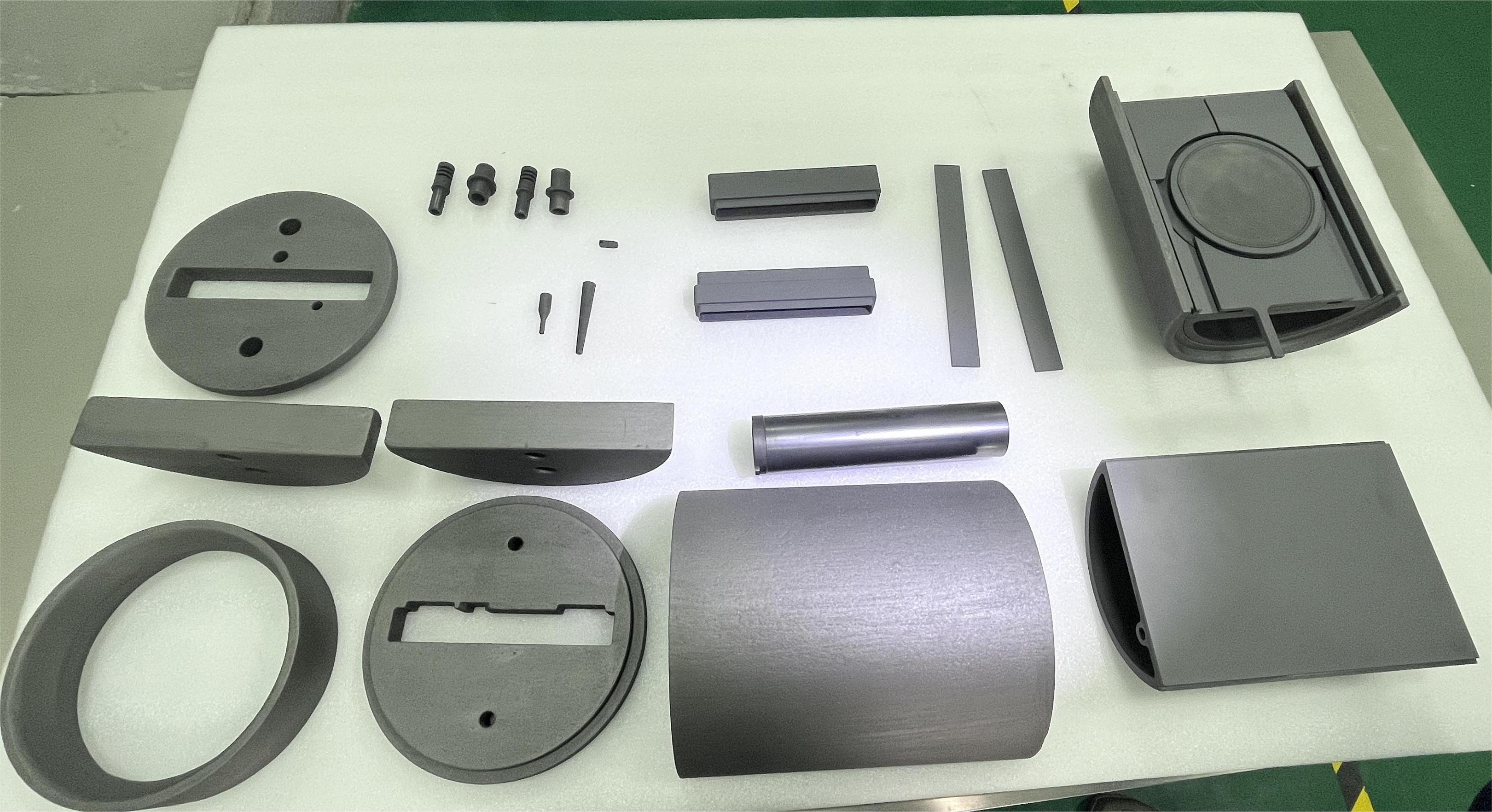

Μέσα στον θάλαμο, πολλαπλά εξαρτήματα με βάση τον γραφίτη συνεργάζονται για να δημιουργήσουν ένα ελεγχόμενο θερμικό και χημικό περιβάλλον για επιταξιακή ανάπτυξη. Το Halfmoon είναι ένα από αυτά τα υποστηρικτικά δομικά στοιχεία.

Γιατί ονομάζεται "Halfmoon";

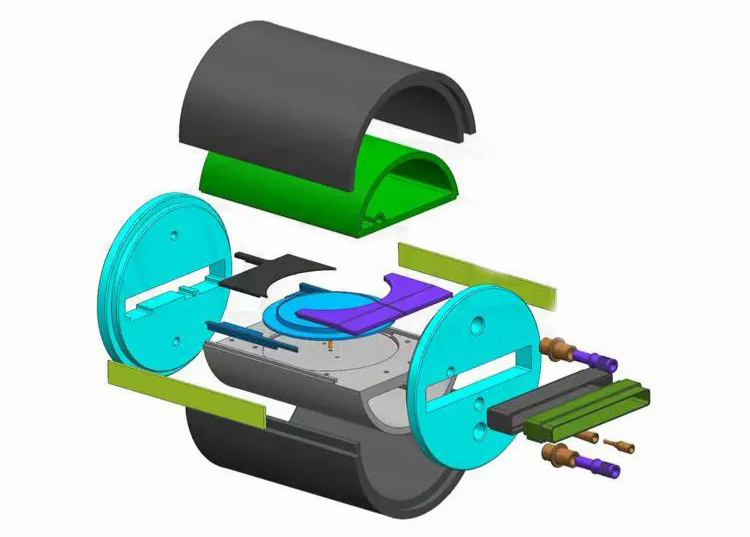

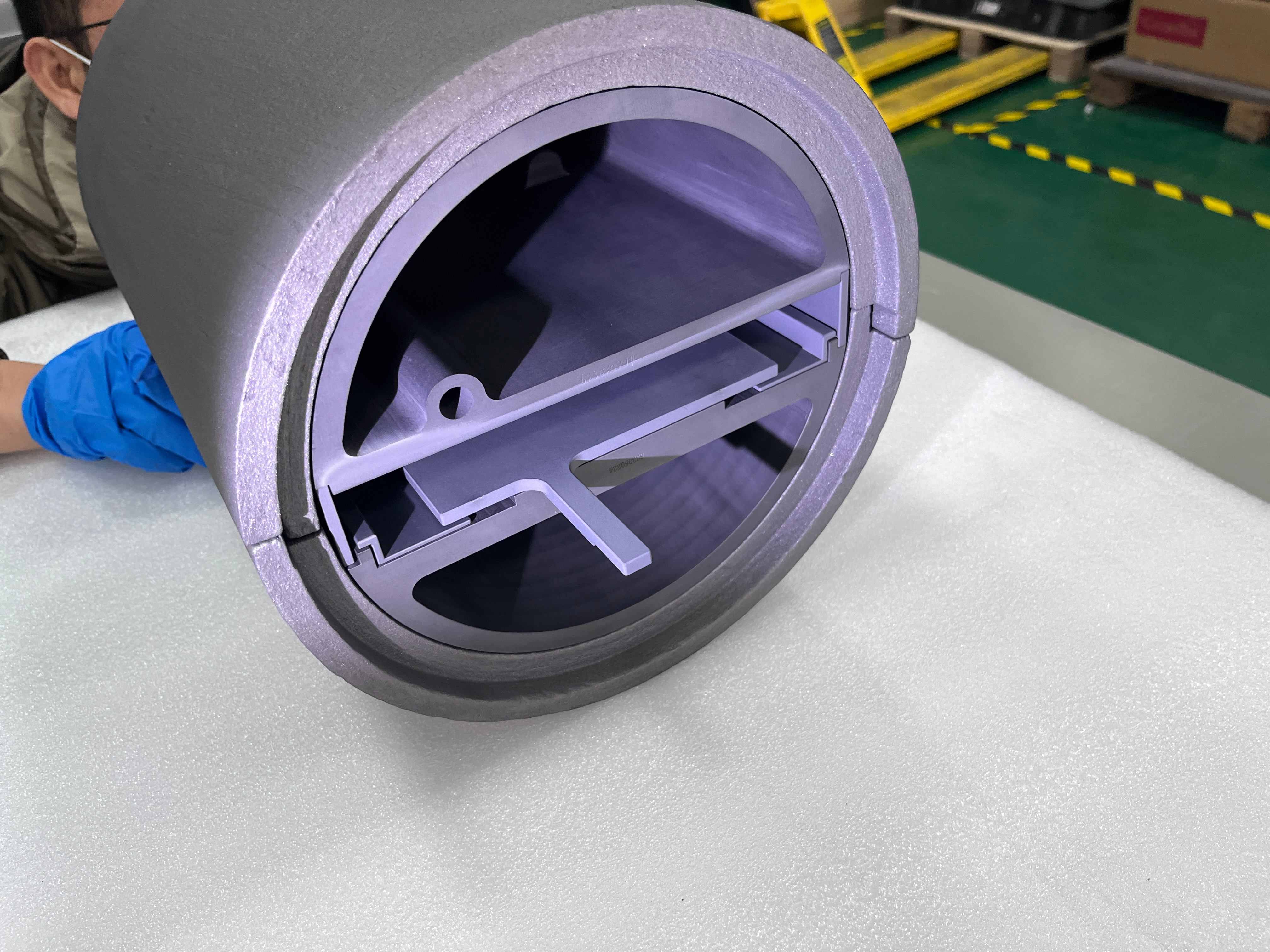

Το τμήμα πήρε το όνομά του κυρίως από το σχήμα του. Σε πολλούς αντιδραστήρες LPE, το εξάρτημα μοιάζει με ημικυκλική ή ημισέληνο δομή όταν εγκαθίσταται γύρω από την περιοχή της θερμής ζώνης.

Διαφορετικοί κατασκευαστές εξοπλισμού χρησιμοποιούν ελαφρώς διαφορετικά σχέδια. Ορισμένα εξαρτήματα Halfmoon είναι παχύτερα, μερικά περιλαμβάνουν πρόσθετες δομές στήριξης και μερικά συνδέονται απευθείας με περιστρεφόμενα συγκροτήματα μέσα στο θάλαμο.

Στα πραγματικά συστήματα αντιδραστήρων, η γεωμετρία συνήθως βελτιστοποιείται μαζί με το θερμικό πεδίο και τη διάταξη του θαλάμου αντί να ακολουθεί ένα καθολικό πρότυπο.

Λειτουργίες του στοιχείου Halfmoon

Αν και τα σχέδια των αντιδραστήρων διαφέρουν, τα στοιχεία Halfmoon συνήθως συμβάλλουν σε αρκετές σημαντικές λειτουργίες.

1. Υποστηρικτικές δομές αντιδραστήρων

Μέσα σε έναν αντιδραστήρα επιταξίας, πολλά μέρη γραφίτη διαστέλλονται και συρρικνώνονται επανειλημμένα κατά τη διάρκεια των κύκλων θέρμανσης. Εξαιτίας αυτού, η μηχανική σταθερότητα των εσωτερικών εξαρτημάτων υποστήριξης γίνεται σημαντική σε μεγάλες περιόδους παραγωγής.

Σε ορισμένα σχέδια αντιδραστήρων, το Halfmoon βοηθά στη διατήρηση της σχετικής θέσης των κοντινών δομών θαλάμων υπό συνθήκες λειτουργίας υψηλής θερμοκρασίας. Ακόμη και μια μικρή παραμόρφωση μπορεί να επηρεάσει την ευθυγράμμιση του θαλάμου ή την επαναληψιμότητα της διαδικασίας.

2. Υποβοήθηση της σταθερότητας ροής αερίου

Η συμπεριφορά ροής αερίου μέσα σε έναν αντιδραστήρα SiC είναι πιο περίπλοκη από ό,τι φαίνεται από το εξωτερικό. Σε υψηλή θερμοκρασία, ακόμη και σχετικά μικρές δομικές αλλαγές στο εσωτερικό του θαλάμου μπορεί να αλλάξουν τις τοπικές συνθήκες ροής.

Ανάλογα με την πλατφόρμα του αντιδραστήρα, το Halfmoon μπορεί να επηρεάσει έμμεσα τον τρόπο με τον οποίο τα αέρια διεργασίας κινούνται γύρω από την περιοχή της θερμής ζώνης. Αυτός είναι ένας λόγος για τον οποίο η γεωμετρία του εσωτερικού θαλάμου συχνά βελτιστοποιείται προσεκτικά κατά την ανάπτυξη του αντιδραστήρα.

3. Συντονισμός Θερμικού Πεδίου

Τα σύγχρονα συστήματα επιταξίας απαιτούν προσεκτικά ελεγχόμενες θερμικές κλίσεις. Η διάταξη των στοιχείων γραφίτη στο εσωτερικό του θαλάμου επηρεάζει τη διανομή θερμότητας και τη θερμική απόδοση.

Τα στοιχεία Halfmoon μπορούν να επηρεάσουν έμμεσα:

• Αντανάκλαση θερμότητας
• Θερμική ισορροπία
• Τοπική σταθερότητα θερμοκρασίας
• Απόδοση θερμικής θωράκισης

Αυτό γίνεται όλο και πιο σημαντικό για την επεξεργασία γκοφρέτας μεγάλου μεγέθους.

4. Υποστηρικτικά Συστήματα Μηχανικής Περιστροφής

Ορισμένα συστήματα LPE χρησιμοποιούν περιστρεφόμενα συγκροτήματα για τη βελτίωση της ομοιομορφίας εναπόθεσης κατά την επιταξιακή ανάπτυξη. Σε αυτές τις διαμορφώσεις, το Lower Halfmoon μπορεί να ενσωματωθεί με κοντινές περιστρεφόμενες ή υποστηρικτικές δομές εντός του θαλάμου.

Οι μηχανικές απαιτήσεις μπορεί να γίνουν αρκετά απαιτητικές επειδή ο αντιδραστήρας πρέπει να λειτουργεί συνεχώς τόσο σε συνθήκες υψηλής θερμοκρασίας όσο και σε συνθήκες χημικής αντίδρασης.

Γιατί ο γραφίτης εξακολουθεί να χρησιμοποιείται ευρέως σε συστήματα αντιδραστήρων

Ακόμη και σήμερα, ο γραφίτης παραμένει ένα από τα πιο πρακτικά υλικά για εφαρμογές θερμικών πεδίων ημιαγωγών. Είναι σχετικά ελαφρύ, μπορεί να κατεργαστεί σε πολύπλοκα σχήματα και διατηρεί σταθερές ιδιότητες σε θερμοκρασίες όπου πολλά μέταλλα θα αστοχούσαν.

Για τους κατασκευαστές αντιδραστήρων, ένα άλλο πλεονέκτημα είναι ότι ο γραφίτης ανταποκρίνεται καλά στη μηχανική κατεργασία ακριβείας, κάτι που είναι σημαντικό για εξαρτήματα που είναι εγκατεστημένα σε στενούς χώρους θαλάμων.

Ταυτόχρονα, ο γυμνός γραφίτης έχει επίσης περιορισμούς. Υπό μακροχρόνια έκθεση σε αντιδραστικά αέρια διεργασίας και επαναλαμβανόμενο θερμικό κύκλο, η επιφάνεια μπορεί σταδιακά να υποβαθμιστεί ή να δημιουργήσει σωματίδια. Εξαιτίας αυτού, οι επικαλυμμένες δομές γραφίτη χρησιμοποιούνται πλέον συνήθως στα σύγχρονα συστήματα επιτάξεως SiC.

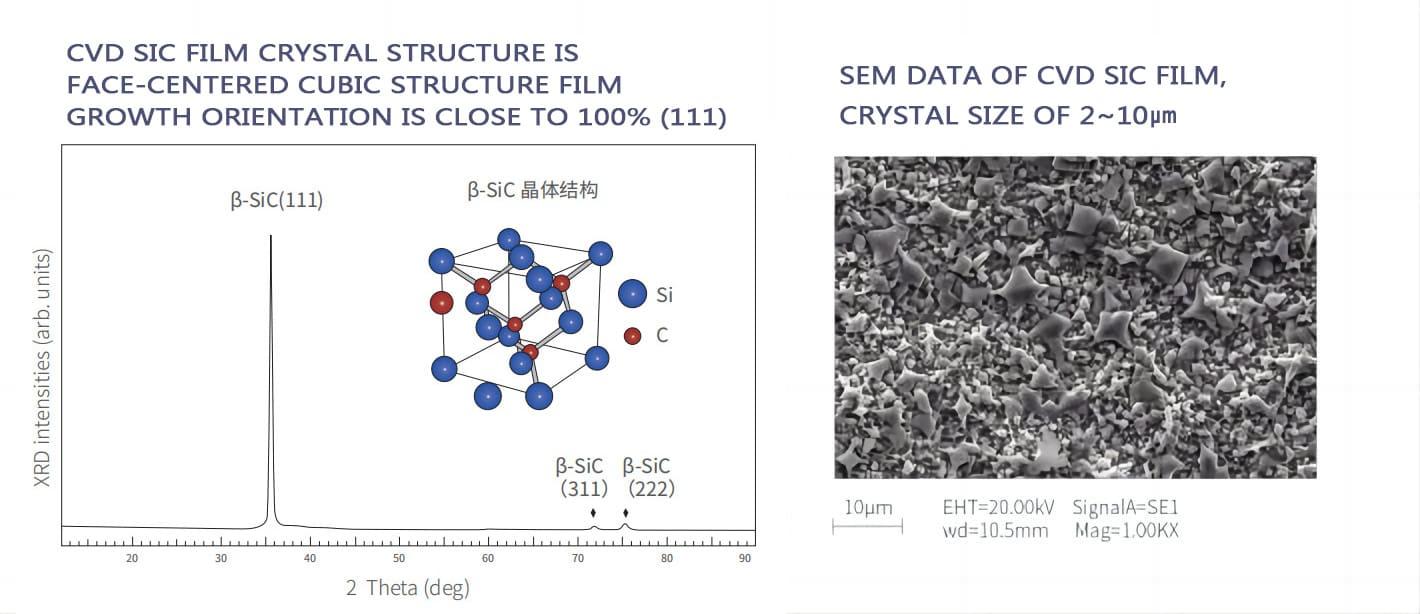

Ο ρόλος της επίστρωσης CVD SiC

Η επίστρωση CVD SiC (Chemical Vapor Deposition Silicon Carbide) χρησιμοποιείται ευρέως σε εξαρτήματα αντιδραστήρα γραφίτη σε συστήματα επιτάξεως SiC.

Η επίστρωση σχηματίζει ένα πυκνό προστατευτικό στρώμα στην επιφάνεια του γραφίτη, συμβάλλοντας στη βελτίωση:

• Αντοχή στη διάβρωση
• Επιφανειακή καθαρότητα
• Αντοχή στη φθορά
• Απόδοση θερμικού σοκ
• Σταθερότητα διαδικασίας

Τα επικαλυμμένα με SiC συστατικά γραφίτη βρίσκονται πλέον συνήθως σε:

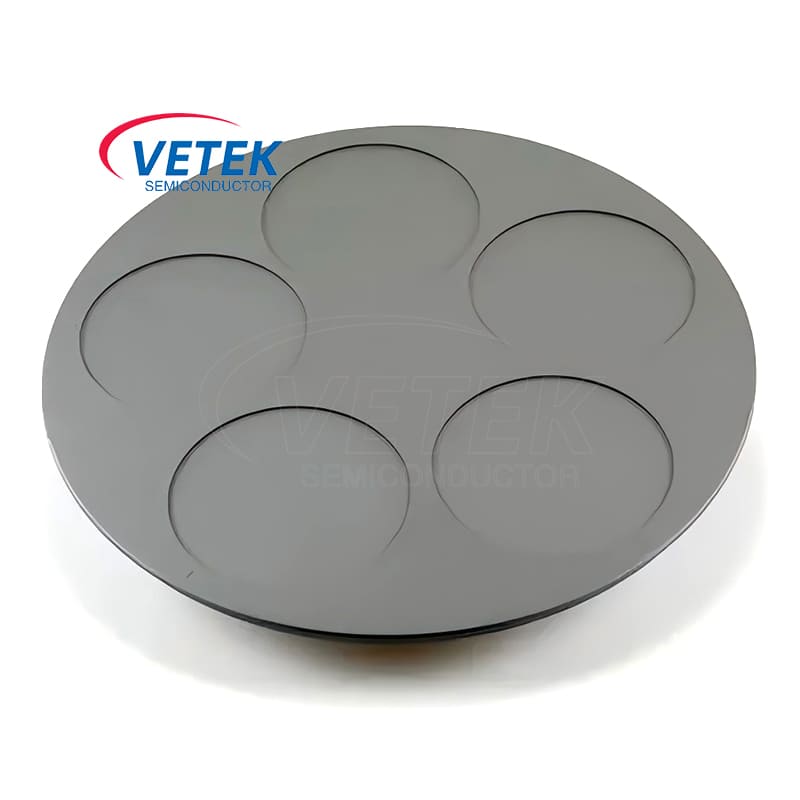

• Υποδοχείς
• Μεταφορείς γκοφρέτας
• Επενδύσεις θαλάμου
• Στοιχεία ροής αερίου
• Συνελεύσεις Halfmoon

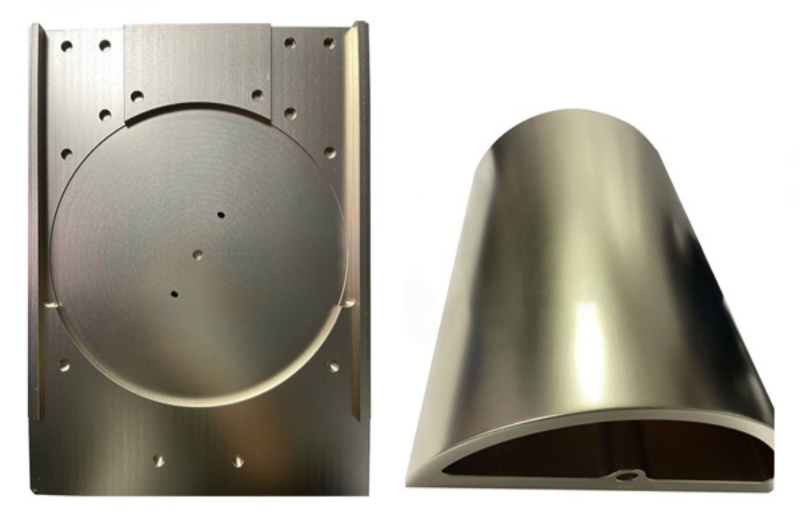

Γιατί περισσότερες εταιρείες μελετούν τις επικαλύψεις TaC

Τα τελευταία χρόνια, η επίστρωση TaC έχει αρχίσει να προσελκύει περισσότερη προσοχή σε προηγμένες εφαρμογές θερμικών πεδίων ημιαγωγών, ειδικά σε διεργασίες SiC υψηλής θερμοκρασίας.

Ένας λόγος είναι ότι ορισμένα συστήματα ανάπτυξης κρυστάλλων επόμενης γενιάς λειτουργούν υπό συνθήκες όπου τα συμβατικά υλικά επικάλυψης ενδέχεται να αντιμετωπίσουν μεγαλύτερη θερμική και χημική καταπόνηση σε μακρούς κύκλους διεργασίας.

Σε σύγκριση με τις παραδοσιακές επικαλύψεις SiC, το TaC γενικά παρουσιάζει ισχυρότερη χημική σταθερότητα σε εξαιρετικά υψηλές θερμοκρασίες. Εξαιτίας αυτού, οι ερευνητές και οι κατασκευαστές εξοπλισμού συνεχίζουν να αξιολογούν τις δυνατότητές του για μελλοντικά συστήματα αντιδραστήρων υψηλής θερμοκρασίας.

Θερμομονωτικά Υλικά Γύρω από τον Αντιδραστήρα

Εκτός από τα δομικά μέρη γραφίτη, τα θερμομονωτικά υλικά επηρεάζουν επίσης έντονα την απόδοση του αντιδραστήρα.

Τα συστήματα ημιαγωγών χρησιμοποιούν συχνά:

• Απαλή τσόχα γραφίτη
• Άκαμπτη τσόχα γραφίτη
• Τσόχα από ανθρακονήματα με βάση το PAN
• Σύνθετα μονωτικά υλικά άνθρακα

Αυτά τα υλικά συμβάλλουν στη μείωση της απώλειας θερμότητας και στη διατήρηση της σταθερής κατανομής της θερμοκρασίας κατά τη διάρκεια μακρών κύκλων ανάπτυξης.

Αυξανόμενες Απαιτήσεις στη Σύγχρονη Επιταξία SiC

Καθώς η βιομηχανία SiC κινείται προς τις πλατφόρμες γκοφρέτας 200 mm, τα εσωτερικά εξαρτήματα του αντιδραστήρα αντιμετωπίζουν όλο και πιο αυστηρές απαιτήσεις για θερμική σταθερότητα, ακρίβεια διαστάσεων και έλεγχο μόλυνσης.

Η ταχεία ανάπτυξη ηλεκτρικών οχημάτων, συστημάτων ανανεώσιμων πηγών ενέργειας και ηλεκτρονικών ισχύος υψηλής συχνότητας επιταχύνει τη ζήτηση για γκοφρέτες SiC.

Καθώς τα μεγέθη πλακιδίων αυξάνονται από 4 ιντσών σε πλατφόρμες 6 ιντσών και 8 ιντσών, τα εξαρτήματα του αντιδραστήρα πρέπει να πληρούν αυστηρότερες απαιτήσεις για:

• Ακρίβεια διαστάσεων
• Ομοιομορφία επίστρωσης
• Θερμική σταθερότητα
• Έλεγχος καθαρότητας
• Μηχανική αξιοπιστία

Ακόμη και τα εξαρτήματα στήριξης του θαλάμου, όπως τα συγκροτήματα Halfmoon γίνονται πιο απαιτητικά από τεχνική άποψη.

Σύναψη

Το Halfmoon μπορεί να φαίνεται ότι είναι μια σχετικά απλή δομή γραφίτη μέσα σε έναν θάλαμο αντίδρασης LPE, αλλά συμβάλλει σε πολλές σημαντικές πτυχές της λειτουργίας του αντιδραστήρα, όπως η θερμική σταθερότητα, ο συντονισμός της ροής αερίου και η μηχανική υποστήριξη.

Η εξέλιξή του αντανακλά επίσης ευρύτερες τάσεις στην κατασκευή ημιαγωγών: υψηλότερες θερμοκρασίες, καθαρότερες διεργασίες, μεγαλύτερες γκοφρέτες και πιο προηγμένη μηχανική υλικών.

Καθώς η τεχνολογία επιτάξεως SiC συνεχίζει να αναπτύσσεται, τα εξαρτήματα του αντιδραστήρα και οι τεχνολογίες επίστρωσης πιθανότατα θα γίνουν ακόμη πιο εξειδικευμένα και με γνώμονα την απόδοση.
