Σωλήνας επικαλυμμένου με καρβίδιο για την ανάπτυξη κρυστάλλων
  • Σωλήνας επικαλυμμένου με καρβίδιο για την ανάπτυξη κρυστάλλωνΣωλήνας επικαλυμμένου με καρβίδιο για την ανάπτυξη κρυστάλλων
  • Σωλήνας επικαλυμμένου με καρβίδιο για την ανάπτυξη κρυστάλλωνΣωλήνας επικαλυμμένου με καρβίδιο για την ανάπτυξη κρυστάλλων
  • Σωλήνας επικαλυμμένου με καρβίδιο για την ανάπτυξη κρυστάλλωνΣωλήνας επικαλυμμένου με καρβίδιο για την ανάπτυξη κρυστάλλων
  • Σωλήνας επικαλυμμένου με καρβίδιο για την ανάπτυξη κρυστάλλωνΣωλήνας επικαλυμμένου με καρβίδιο για την ανάπτυξη κρυστάλλων

Σωλήνας επικαλυμμένου με καρβίδιο για την ανάπτυξη κρυστάλλων

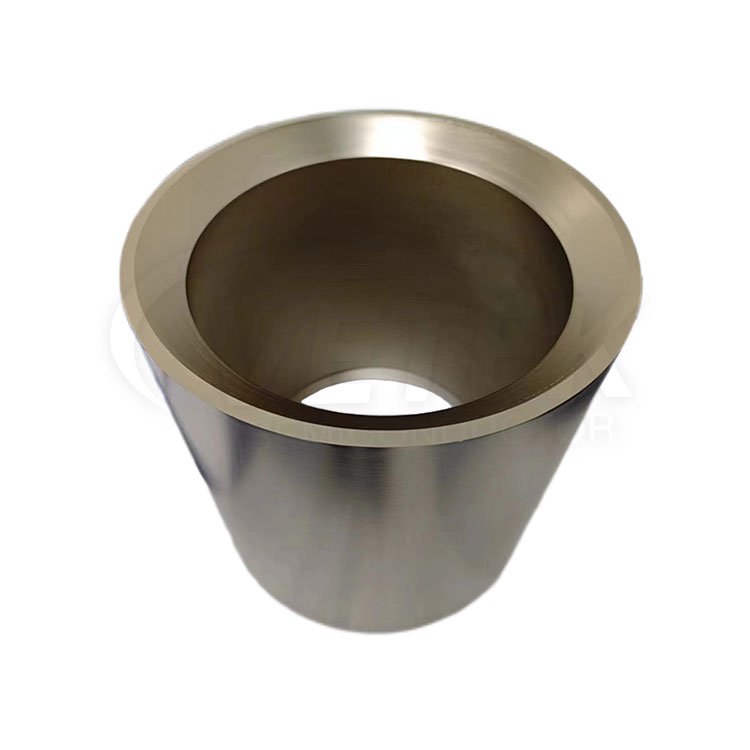

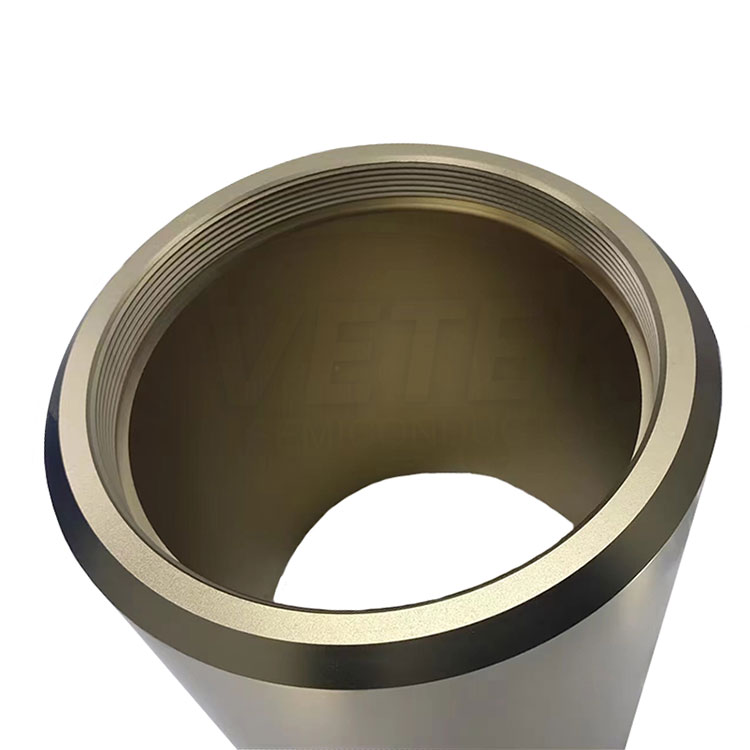

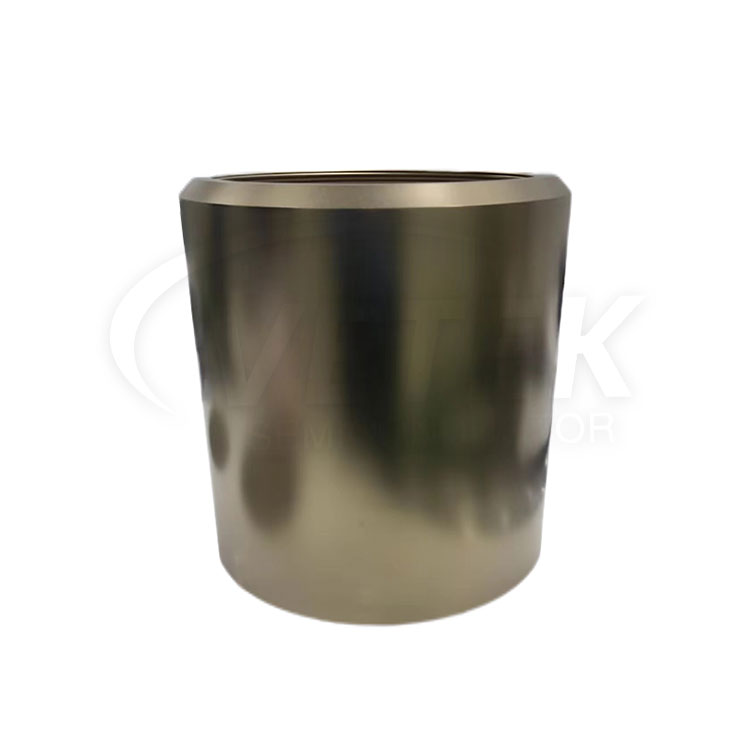

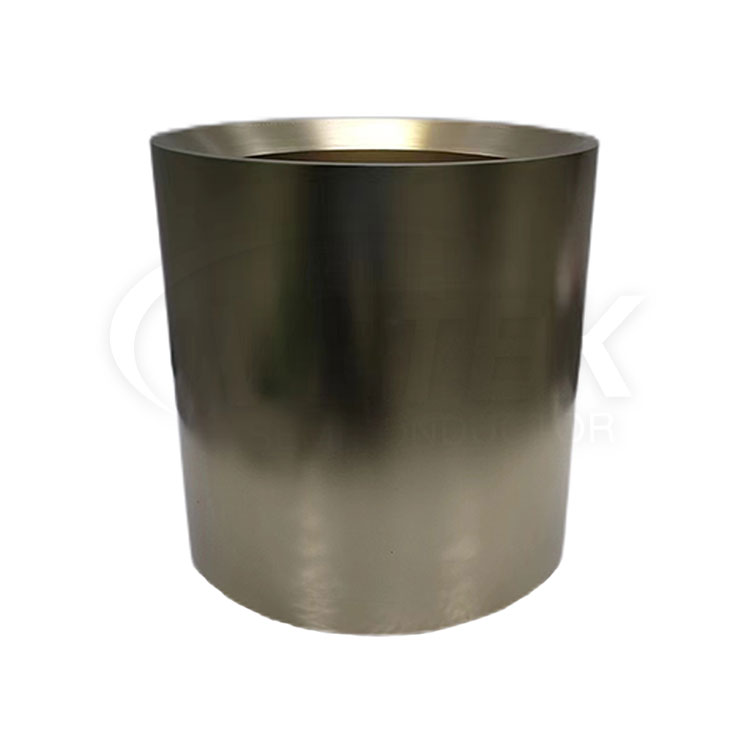

Ο σωλήνας επικαλυμμένου με καρβίδιο του ταντάλου για την ανάπτυξη κρυστάλλων χρησιμοποιείται κυρίως στη διαδικασία ανάπτυξης κρυστάλλων SIC. Ο Vetek Semiconductor παρέχει σωλήνα επικαλυμμένου με καρβίδιο Tantalum για την ανάπτυξη κρυστάλλων για πολλά χρόνια και εργάζεται στον τομέα της επίστρωσης TAC για πολλά χρόνια. Τα προϊόντα μας έχουν υψηλή αντοχή και υψηλή θερμοκρασία. Ανυπομονούμε να γίνουμε ο μακροπρόθεσμος συνεργάτης σας στην Κίνα. Μη διστάσετε να μας ρωτήσετε.

Μπορείτε να είστε σίγουροι για να αγοράσετε προσαρμοσμένο σωλήνα επικαλυμμένου με καρβίδιο tantalum για την ανάπτυξη κρυστάλλων από το Vetek Semiconductor. Ανυπομονούμε να συνεργαστούμε μαζί σας, αν θέλετε να μάθετε περισσότερα, μπορείτε να μας συμβουλευτείτε τώρα, θα σας απαντήσουμε εγκαίρως!


Το Vetek Semiconductor προσφέρει σωλήνα επικαλυμμένου με καρβίδιο Tantalum για ανάπτυξη κρυστάλλων ειδικά σχεδιασμένη για ανάπτυξη κρυστάλλων SIC χρησιμοποιώντας τη μέθοδο φυσικής μεταφοράς ατμών (PVT). Οι σωλήνες γραφίτη του Vetek Semiconductor διαθέτουν υψηλή καθαρότητα με επίστρωση καρβιδίου CVD Tantalum, εξασφαλίζοντας τη βέλτιστη απόδοση στην ανάπτυξη κρυστάλλων SIC. Οι κρύσταλλοι SIC, γνωστοί ως ημιαγωγοί τρίτης γενιάς, κατέχουν τεράστιες δυνατότητες σε διάφορες εφαρμογές. Χρησιμοποιώντας τον σωλήνα επικαλυμμένου με καρβίδιο του tantalum για την ανάπτυξη των κρυστάλλων, οι ερευνητές και οι επαγγελματίες του κλάδου μπορούν να βελτιστοποιήσουν αποτελεσματικά την ανάπτυξη του SIC και να παράγουν υψηλής ποιότητας κρυστάλλινες κροταλίες. Είτε συμμετέχετε στην έρευνα ή στη βιομηχανική παραγωγή, τα προϊόντα μας παρέχουν αξιόπιστες λύσεις για αποτελεσματική ανάπτυξη κρυστάλλων SIC.


Εκτός από το TAC επικαλυμμένο με γραφίτη σωλήνα, το Vetek Semiconductor παρέχει επίσης δακτυλίους επικαλυμμένου με TAC, TAC επικαλυμμένο Crucible, TAC επικαλυμμένο με πορώδη γραφίτη, TAC επικαλυμμένο με γραφίτη ομοιότητα, Furnace: Furnace:


TaC coated graphite tube


Μέθοδος Pvt SIC Crystal ανάπτυξη

PVT method SiC Crystal Growth


Παράμετρος προϊόντος του σωλήνα επικαλυμμένου με καρβίδιο του τανταλίου για ανάπτυξη κρυστάλλων


Φυσικές ιδιότητες της επίστρωσης TAC
Πυκνότητα 14.3 (g/cm3)
Ειδική εκπομπή 0.3
Συντελεστής θερμικής διαστολής 6.3 10-6/K
Σκληρότητα (HK) 2000 HK
Αντίσταση 1 × 10-5Ωμ*cm
Θερμική σταθερότητα <2500 ℃
Μεταβολές μεγέθους γραφίτη -10 ~ -20um
Πάχος επικάλυψης ≥20um Τυπική τιμή (35um ± 10um)


Απόδοση δίσκου μετά τη χρήση των εξαρτημάτων μας:

Wafer performance after using our components


Συγκρίνετε το κατάστημα παραγωγής ημιαγωγών:

Veteksemi Tantalum Carbide Coated Tube for Crystal Growth shops


Επισκόπηση της αλυσίδας βιομηχανίας επιταξίας ημιαγωγών τσιπ:

the semiconductor chip epitaxy industry chain


Hot Tags: Σωλήνας επικαλυμμένου με καρβίδιο για την ανάπτυξη κρυστάλλων
Αποστολή Ερώτησης
Πληροφορίες επαφής
  • Διεύθυνση

    Wangda Road, οδός Ziyang, κομητεία Wuyi, πόλη Jinhua, επαρχία Zhejiang, Κίνα

  • ΗΛΕΚΤΡΟΝΙΚΗ ΔΙΕΥΘΥΝΣΗ

    anny@veteksemi.com

Για ερωτήσεις σχετικά με την επίστρωση καρβιδίου πυριτίου, την επίστρωση καρβιδίου τανταλίου, τον ειδικό γραφίτη ή τον τιμοκατάλογο, αφήστε το email σας σε εμάς και θα επικοινωνήσουμε μαζί μας εντός 24 ωρών.
