​Μέσα στην κατασκευή στερεών δακτυλίων εστίασης CVD SiC: Από γραφίτη έως εξαρτήματα υψηλής ακρίβειας

Στον κόσμο των υψηλού ρίσκου της κατασκευής ημιαγωγών, όπου συνυπάρχουν ακρίβεια και ακραία περιβάλλοντα, οι δακτύλιοι εστίασης από καρβίδιο πυριτίου (SiC) είναι απαραίτητοι. Γνωστά για την εξαιρετική τους θερμική αντοχή, τη χημική σταθερότητα και τη μηχανική τους αντοχή, αυτά τα εξαρτήματα είναι ζωτικής σημασίας για προηγμένες διαδικασίες χάραξης πλάσματος.

Το μυστικό πίσω από την υψηλή τους απόδοση βρίσκεται στην τεχνολογία Solid CVD (Chemical Vapor Deposition). Σήμερα, σας μεταφέρουμε στα παρασκήνια για να εξερευνήσετε το αυστηρό ταξίδι της κατασκευής—από ένα ακατέργαστο υπόστρωμα γραφίτη σε έναν «αόρατο ήρωα» υψηλής ακρίβειας του φανταστικού.

I. Τα έξι βασικά στάδια παραγωγής

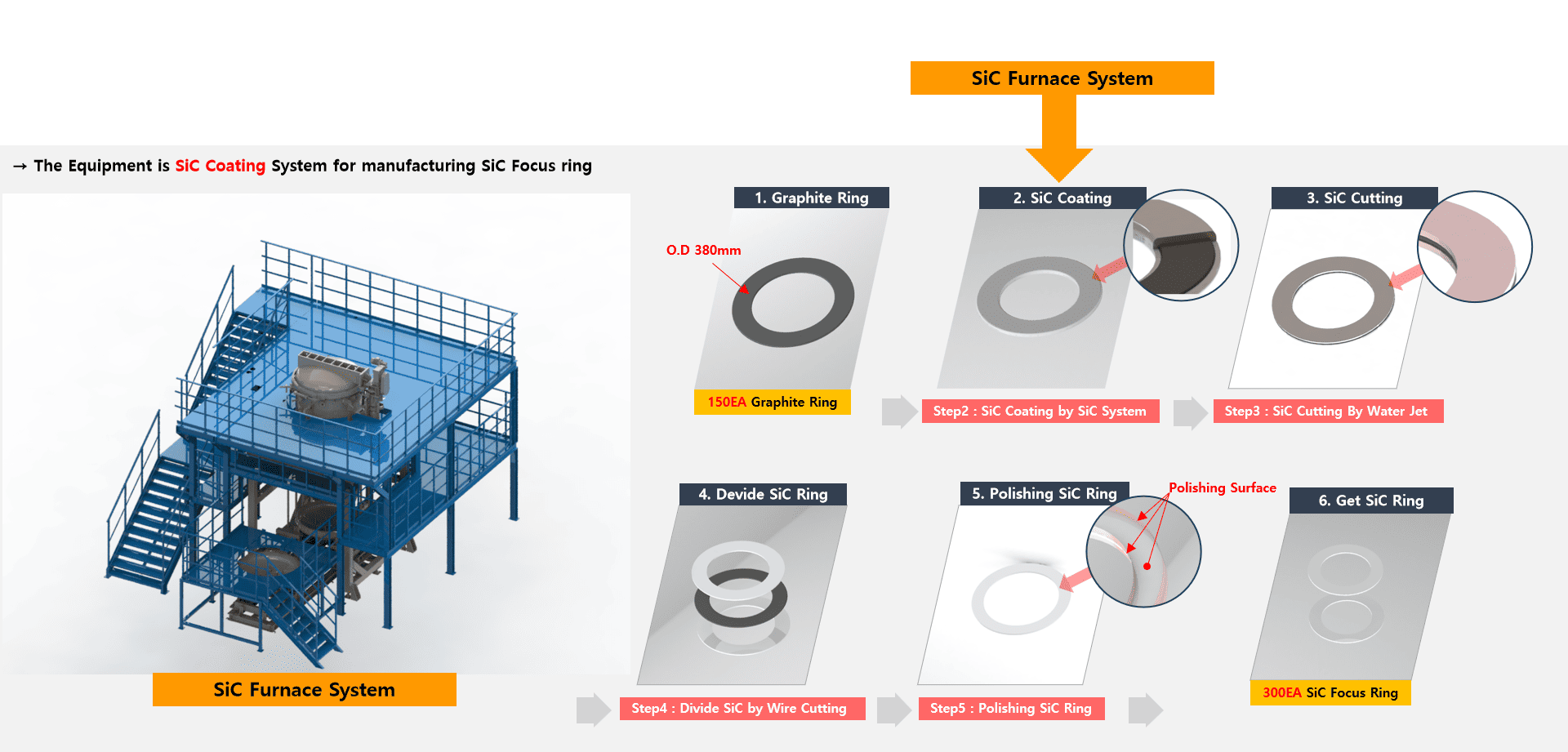

Η παραγωγή στερεών δακτυλίων εστίασης CVD SiC είναι μια εξαιρετικά συγχρονισμένη διαδικασία έξι βημάτων:

• Προεπεξεργασία υποστρώματος γραφίτη
• Εναπόθεση επίστρωσης SiC (Η διαδικασία πυρήνα)
• Κοπή & Διαμόρφωση με Πίδακα Νερού
• Διαχωρισμός κοπής καλωδίων
• Γυάλισμα ακριβείας
• Τελικός Ποιοτικός Έλεγχος & Αποδοχή

Μέσω ενός ώριμου συστήματος διαχείρισης διεργασιών, κάθε παρτίδα 150 υποστρωμάτων γραφίτη μπορεί να αποδώσει περίπου 300 τελειωμένους δακτυλίους εστίασης SiC, επιδεικνύοντας υψηλή απόδοση μετατροπής.

II. Τεχνική βαθιά κατάδυση: Από την πρώτη ύλη στο τελικό μέρος

1. Προετοιμασία υλικού: Επιλογή γραφίτη υψηλής καθαρότητας

Το ταξίδι ξεκινά με την επιλογή δαχτυλιδιών από γραφίτη υψηλής ποιότητας. Η καθαρότητα, η πυκνότητα, το πορώδες και η ακρίβεια διαστάσεων του γραφίτη επηρεάζουν άμεσα την πρόσφυση και την ομοιομορφία της επακόλουθης επίστρωσης SiC. Πριν από την επεξεργασία, κάθε υπόστρωμα υποβάλλεται σε δοκιμή καθαρότητας και επαλήθευση διαστάσεων για να διασφαλιστεί ότι μηδενικές ακαθαρσίες παρεμβάλλονται στην εναπόθεση.

2. Εναπόθεση επίστρωσης: The Heart of Solid CVD

Η διαδικασία CVD είναι η πιο κρίσιμη φάση, που διεξάγεται σε εξειδικευμένα συστήματα κλιβάνων SiC. Χωρίζεται σε δύο απαιτητικά στάδια:

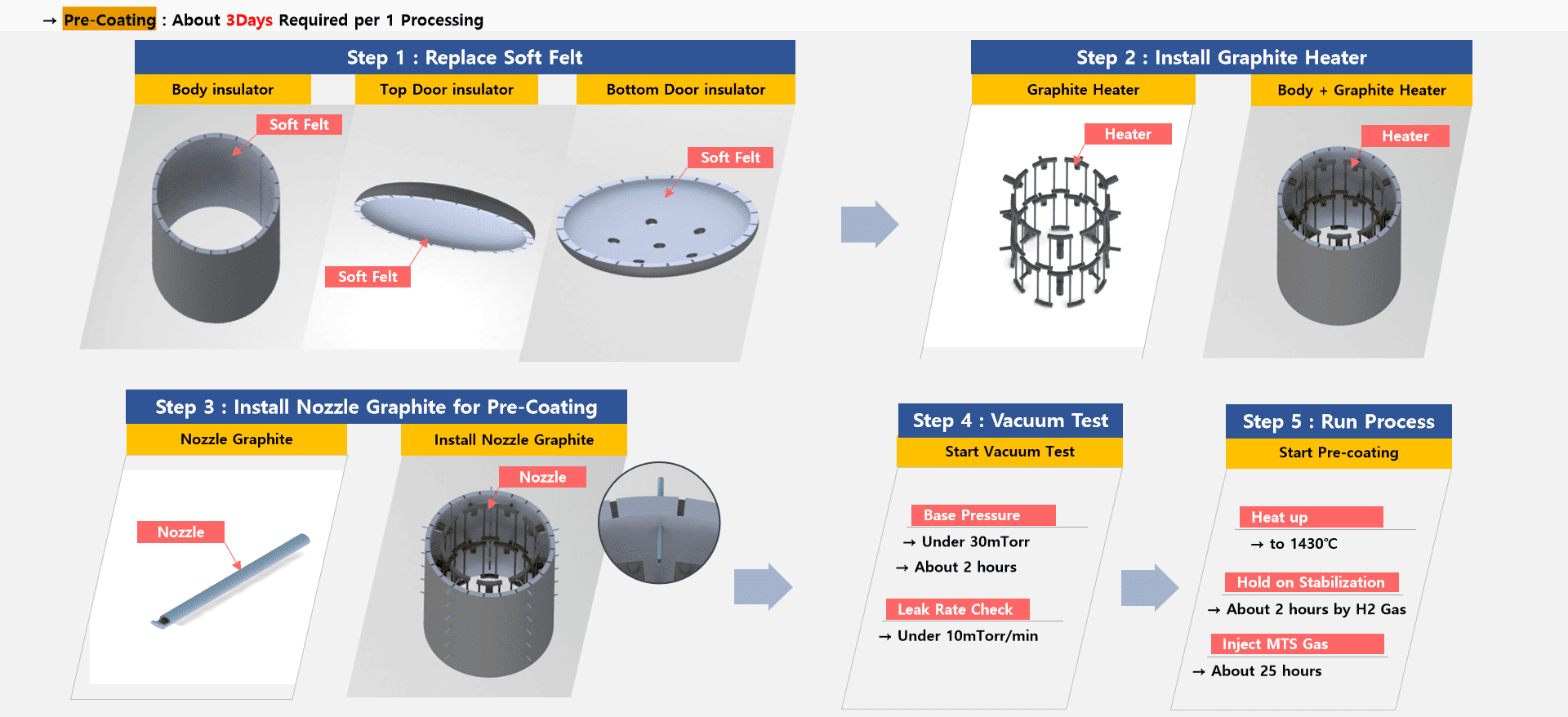

(1) Διαδικασία προεπικάλυψης (~3 ημέρες/Παρτίδα):

• Ρύθμιση: Αντικαταστήστε τη μόνωση από μαλακή τσόχα (πάνω, κάτω και πλαϊνά τοιχώματα) για να εξασφαλίσετε θερμική συνέπεια. εγκαταστήστε θερμαντήρες γραφίτη και εξειδικευμένα ακροφύσια προεπικάλυψης.
• Δοκιμή κενού και διαρροής: Ο θάλαμος πρέπει να φτάσει σε βασική πίεση κάτω από 30 mTorr με ρυθμό διαρροής κάτω από 10 mTorr/min για την αποφυγή μικροδιαρροών.
• Αρχική εναπόθεση: Ο κλίβανος θερμαίνεται στους 1430°C. Μετά από 2 ώρες σταθεροποίησης της ατμόσφαιρας H2, το αέριο MTS εγχέεται για 25 ώρες για να σχηματιστεί ένα στρώμα μετάβασης που εξασφαλίζει ανώτερη συγκόλληση για την κύρια επίστρωση.

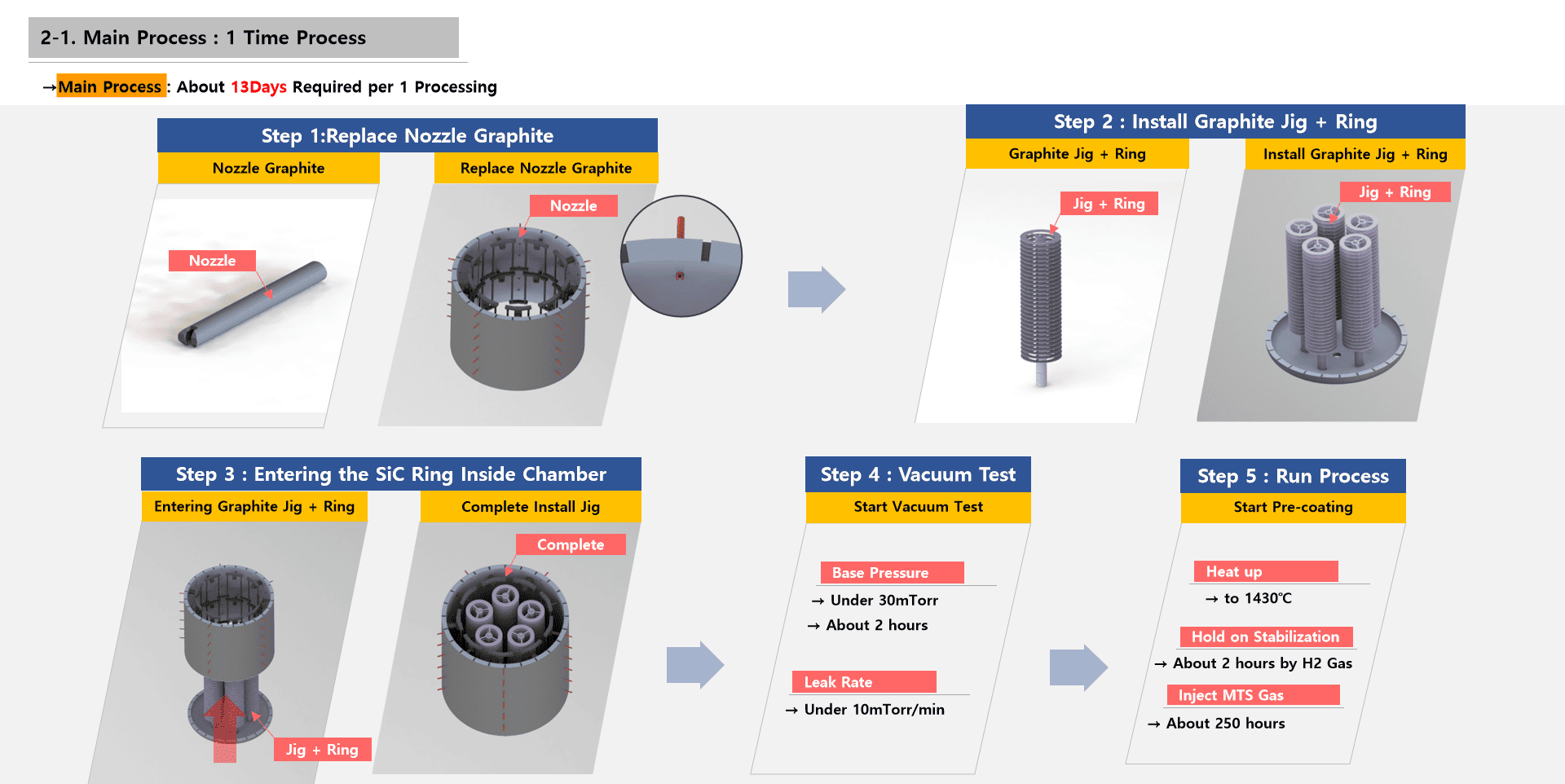

(2) Διαδικασία κύριας επίστρωσης (~13 ημέρες/Παρτίδα):

• Διαμόρφωση: Ρυθμίστε εκ νέου τα ακροφύσια και εγκαταστήστε τα εξαρτήματα γραφίτη με τους δακτυλίους στόχου.
• Δευτερεύουσα επιθεώρηση κενού: Εκτελείται μια αυστηρή δευτερεύουσα δοκιμή κενού για να διασφαλιστεί ότι το περιβάλλον εναπόθεσης παραμένει απόλυτα καθαρό και σταθερό.
• Παρατεταμένη ανάπτυξη: Διατηρώντας τους 1430°C, το αέριο MTS εγχέεται για περίπου 250 ώρες. Κάτω από αυτές τις συνθήκες υψηλής θερμοκρασίας, το MTS αποσυντίθεται σε άτομα Si και C, τα οποία εναποτίθενται αργά και ομοιόμορφα στην επιφάνεια του γραφίτη. Αυτό δημιουργεί μια πυκνή, μη πορώδη επίστρωση SiC—το χαρακτηριστικό γνώρισμα της ποιότητας Στερεού CVD.

3. Διαμόρφωση & Διαχωρισμός Ακρίβειας

• Κοπή με πίδακα νερού: Οι πίδακες νερού υψηλής πίεσης εκτελούν την αρχική διαμόρφωση, αφαιρώντας την περίσσεια υλικού για να καθορίσουν το τραχύ προφίλ του δακτυλίου.
• Κοπή σύρματος: Η κοπή καλωδίων ακριβείας διαχωρίζει το χύμα υλικό σε μεμονωμένους δακτυλίους με ακρίβεια σε επίπεδο micron, διασφαλίζοντας ότι πληρούν τις αυστηρές ανοχές εγκατάστασης.

4. Φινίρισμα επιφάνειας: Στίλβωση ακριβείας

Μετά την κοπή, η επιφάνεια του SiC υφίσταται στίλβωση για την εξάλειψη των μικροσκοπικών ελαττωμάτων και των υφών μηχανικής κατεργασίας. Αυτό μειώνει την τραχύτητα της επιφάνειας, η οποία είναι ζωτικής σημασίας για την ελαχιστοποίηση της παρεμβολής σωματιδίων κατά τη διαδικασία πλάσματος και τη διασφάλιση σταθερών αποδόσεων γκοφρέτας.

5. Τελική επιθεώρηση: Επικύρωση βάσει προτύπων

Κάθε στοιχείο πρέπει να περάσει αυστηρούς ελέγχους:

• Ακρίβεια διαστάσεων (π.χ. ανοχή εξωτερικής διαμέτρου ±0,01 mm)
• Πάχος και ομοιομορφία επίστρωσης
• Επιφανειακή τραχύτητα
• Σάρωση χημικής καθαρότητας και ελαττωμάτων

III. The Ecosystem: Equipment Integration and Gas Systems

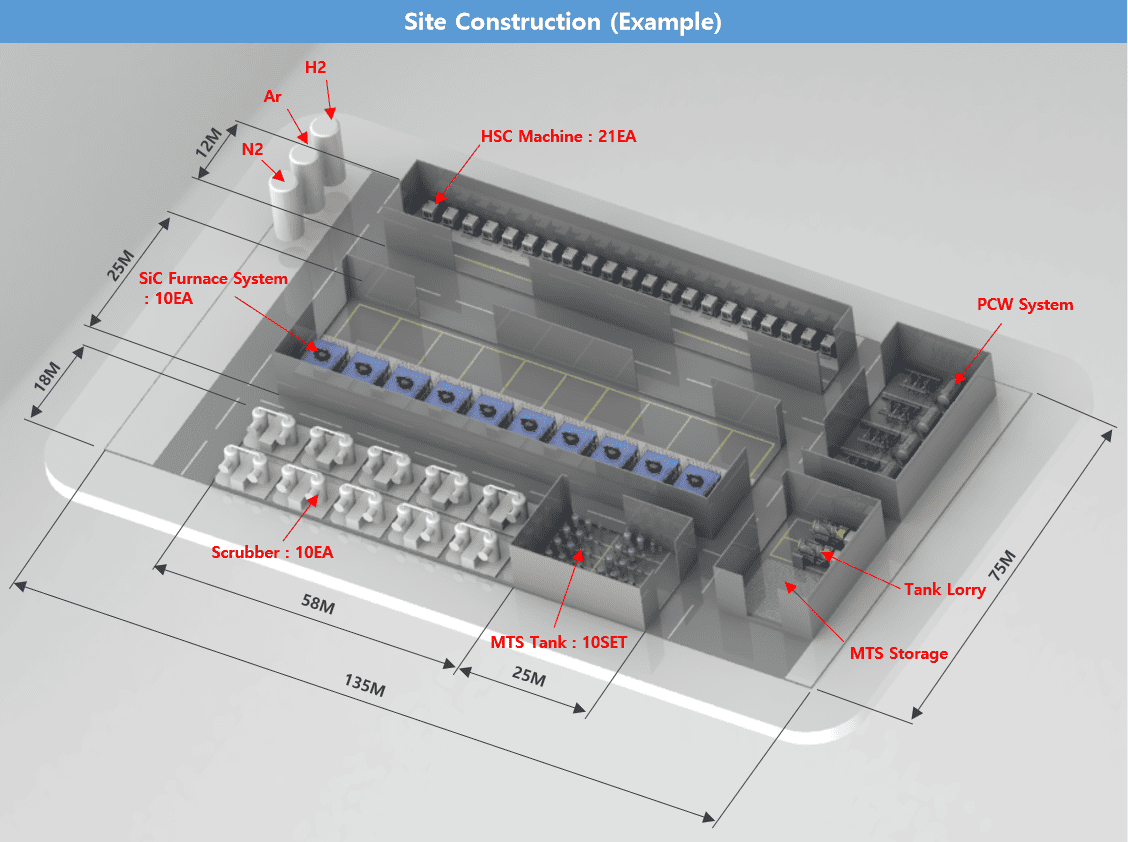

1. Διαμόρφωση βασικού εξοπλισμού

Μια παγκόσμιας κλάσης γραμμή παραγωγής βασίζεται σε εξελιγμένες υποδομές:

• Συστήματα Φούρνων SiC (10 Μονάδες): Ογκώδεις μονάδες (7,9 m x 6,6 m x 9,7 m) που επιτρέπουν συγχρονισμένες λειτουργίες πολλών σταθμών.
• Παράδοση αερίου: 10 σετ δεξαμενών MTS και πλατφόρμες παράδοσης εξασφαλίζουν σταθερότητα ροής υψηλής καθαρότητας.
• Συστήματα Υποστήριξης: Περιλαμβάνουν 10 πλυντρίδες για περιβαλλοντική ασφάλεια, συστήματα ψύξης PCW και 21 μονάδες HSC (High-Speed ​​Machining).

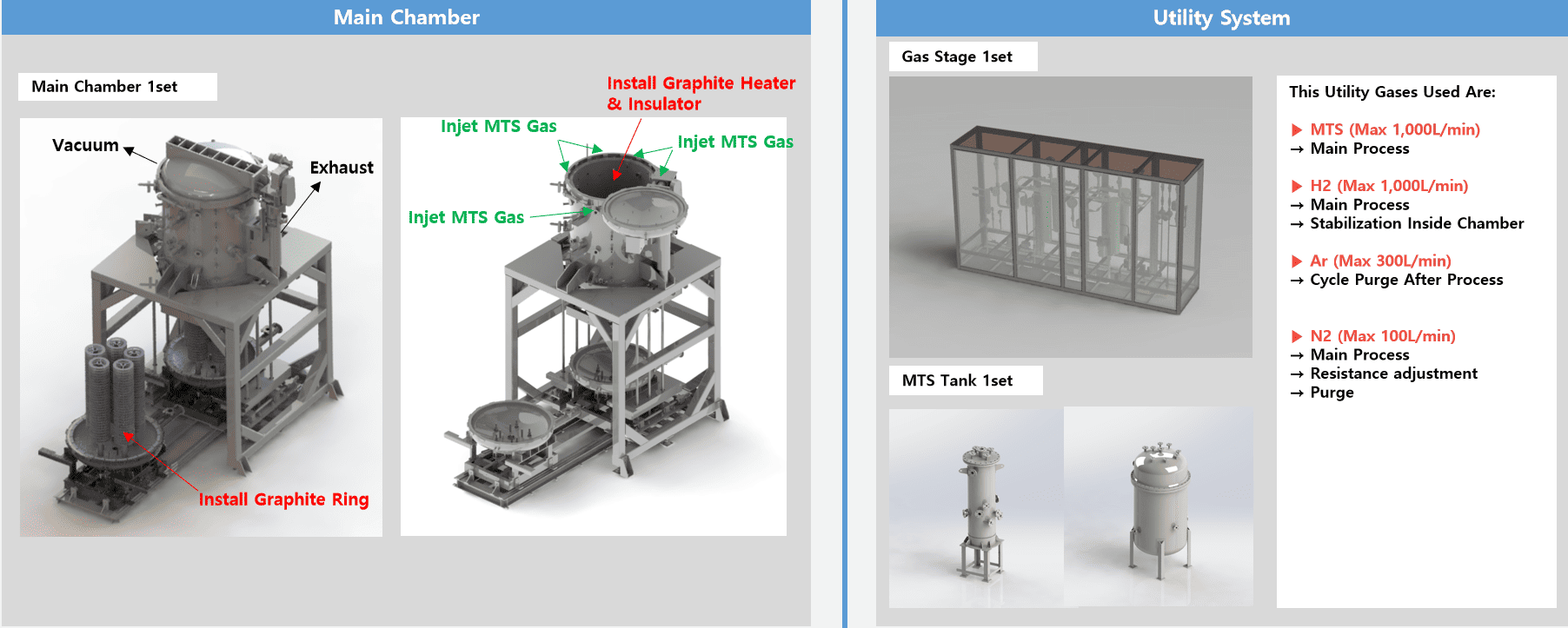

2. Λειτουργίες συστήματος πυρήνα αερίου

• MTS (Max 1000 L/min): Η κύρια πηγή εναπόθεσης που παρέχει άτομα Si και C.
• Υδρογόνο (H2, Max 1000 L/min): Σταθεροποιεί την ατμόσφαιρα του κλιβάνου και βοηθά την αντίδραση
• Argon (Ar, Max 300 L/min): Χρησιμοποιείται για καθαρισμό και καθαρισμό μετά τη διαδικασία.
• Άζωτο (N2, Max 100 L/min): Χρησιμοποιείται για ρύθμιση αντίστασης και καθαρισμό συστήματος.

Σύναψη

Ένας συμπαγής δακτύλιος εστίασης CVD SiC μπορεί να φαίνεται ότι είναι "αναλώσιμο", αλλά στην πραγματικότητα είναι ένα αριστούργημα της επιστήμης των υλικών, της τεχνολογίας κενού και του ελέγχου αερίων. Από την προέλευσή του από γραφίτη έως το τελικό εξάρτημα, κάθε βήμα αποτελεί απόδειξη των αυστηρών προτύπων που απαιτούνται για την υποστήριξη προηγμένων κόμβων ημιαγωγών.

Καθώς οι κόμβοι διεργασίας συνεχίζουν να συρρικνώνονται, η ζήτηση για εξαρτήματα SiC υψηλής απόδοσης θα αυξηθεί μόνο. Μια ώριμη, συστηματική προσέγγιση κατασκευής είναι αυτή που εξασφαλίζει σταθερότητα στον θάλαμο χάραξης και αξιοπιστία για την επόμενη γενιά τσιπ.
