Γιατί είναι κρίσιμος ο δακτύλιος γραφίτη με επικάλυψη πορώδους καρβιδίου τανταλίου (TaC) για αξιόπιστη ανάπτυξη κρυστάλλων SiC

Περίληψη άρθρου:ΟΔακτύλιος γραφίτη με επικάλυψη πορώδους καρβιδίου τανταλίου (TaC).είναι ένα εξειδικευμένο εξάρτημα θερμικού πεδίου σχεδιασμένο για την ανάπτυξη μονοκρυστάλλου SiC στη μεταφορά φυσικών ατμών (PVT). Συνδυάζοντας πορώδη γραφίτη υψηλής καθαρότητας με μια πυκνή επίστρωση καρβιδίου τανταλίου CVD, παρέχει σταθερότητα σε υψηλή θερμοκρασία, προστασία από τη διάβρωση, ελεγχόμενη κατανομή θερμότητας και χαμηλή μόλυνση. Αυτό το άρθρο εξηγεί τη δομή, τα τεχνικά πλεονεκτήματα, τις εφαρμογές, τις προδιαγραφές και τα ζητήματα επιλογής για εξοπλισμό ανάπτυξης κρυστάλλων ημιαγωγών και SiC.

Πίνακας περιεχομένων

• Τι είναι ένας δακτύλιος γραφίτη με επικάλυψη πορώδους καρβιδίου τανταλίου (TaC);
• Γιατί η επίστρωση TaC είναι σημαντική για την ανάπτυξη κρυστάλλων SiC;
• Ποια είναι τα βασικά πλεονεκτήματα ενός δακτυλίου γραφίτη με επικάλυψη πορώδους TaC;
• Ποιες είναι οι Τεχνικές Προδιαγραφές;
• Πού χρησιμοποιείται ο δακτύλιος γραφίτη με επικάλυψη πορώδους TaC;
• Πώς πρέπει να επιλέξετε τον σωστό δακτύλιο γραφίτη με επικάλυψη TaC;
• Συχνές Ερωτήσεις
• Σύναψη

Τι είναι ένας δακτύλιος γραφίτη με επικάλυψη πορώδους καρβιδίου τανταλίου (TaC);

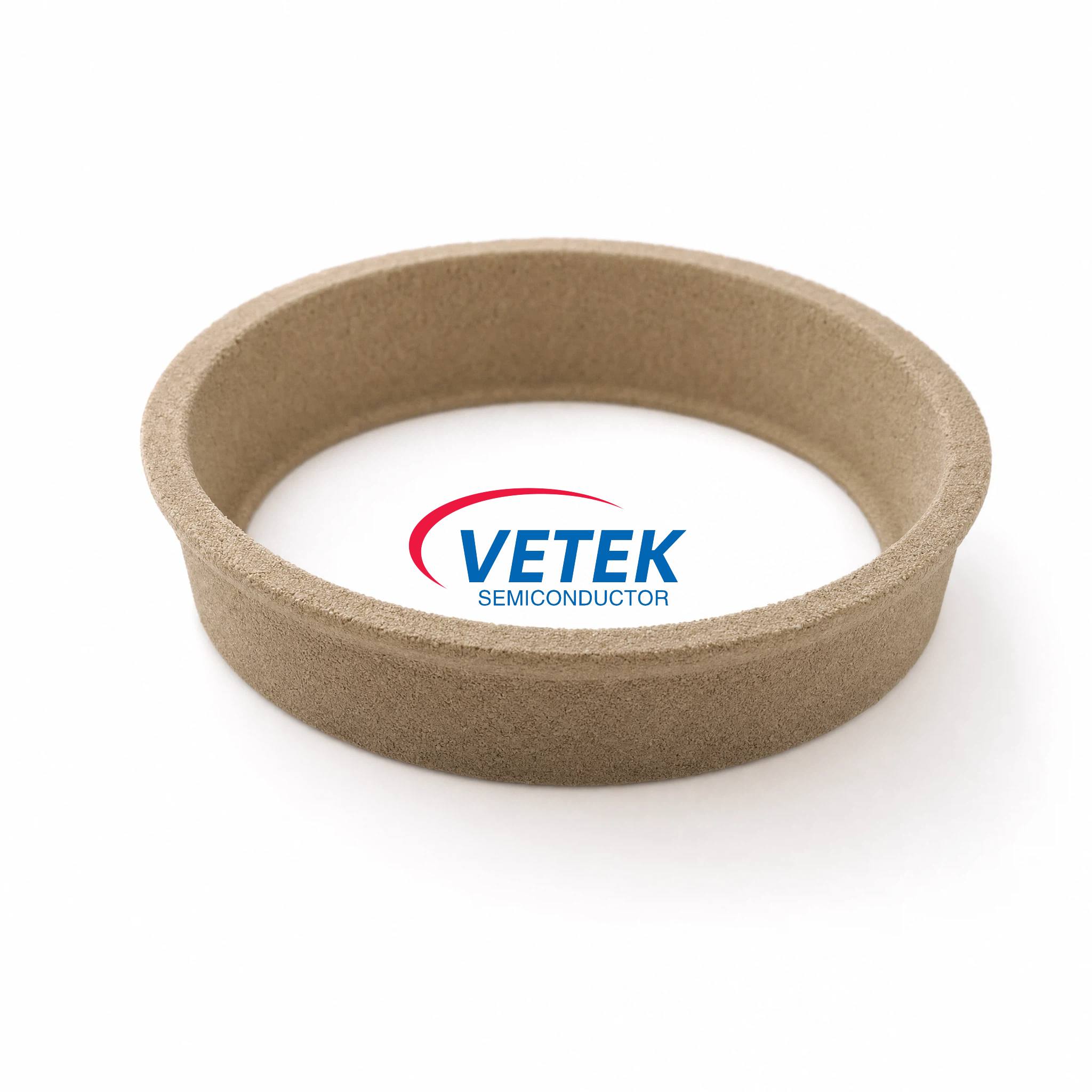

A Δακτύλιος γραφίτη με επικάλυψη πορώδους καρβιδίου τανταλίου (TaC).είναι ένα κατασκευασμένο εξάρτημα θερμικού πεδίου που χρησιμοποιείται κυρίως σε κλιβάνους ανάπτυξης μονοκρυστάλλου SiC που λειτουργούν με τη διαδικασία PVT. Σύμφωνα μεΒΕΤΕΚ, το συστατικό συνδυάζει ένα υπόστρωμα πορώδους γραφίτη υψηλής καθαρότητας με μια επίστρωση καρβιδίου του τανταλίου που εναποτίθεται μέσω χημικής εναπόθεσης ατμών (CVD). Αυτός ο συνδυασμός έχει σχεδιαστεί για να αντέχει σε απαιτητικές θερμικές και χημικές συνθήκες, ενώ υποστηρίζει σταθερά περιβάλλοντα ανάπτυξης κρυστάλλων.

Το πορώδες υπόστρωμα γραφίτη παρέχει μια ελαφριά δομική βάση και συμβάλλει στην κατανομή της θερμότητας και στη μεταφορά ατμών μέσα στον κλίβανο. Εν τω μεταξύ, το στρώμα TaC δρα ως προστατευτικό φράγμα έναντι των ατμών πυριτίου, των αερίων που φέρουν άνθρακα και άλλων διαβρωτικών ειδών που συναντώνται κατά την ανάπτυξη κρυστάλλων SiC.

Αυτή η αρχιτεκτονική υλικού είναι ιδιαίτερα πολύτιμη επειδή το θερμικό πεδίο μέσα σε έναν φούρνο PVT επηρεάζει άμεσα την ποιότητα, τη συνοχή και την αναπαραγωγιμότητα των κρυστάλλων SiC. Ένας σωστά κατασκευασμένος δακτύλιος μπορεί επομένως να γίνει κάτι περισσότερο από ένα μηχανικό εξάρτημα—μπορεί να συμβάλει στη συνολική σταθερότητα της διαδικασίας.

Γιατί η επίστρωση TaC είναι σημαντική για την ανάπτυξη κρυστάλλων SiC;

Η ανάπτυξη κρυστάλλων SiC απαιτεί εξαιρετικά υψηλές θερμοκρασίες και ένα χημικά επιθετικό περιβάλλον διεργασίας. Ο συμβατικός γραφίτης μπορεί να παρέχει χρήσιμα θερμικά χαρακτηριστικά, αλλά η επιφάνειά του μπορεί να εκτεθεί σε αντιδραστικά είδη κατά τη διάρκεια παρατεταμένης λειτουργίας. Μια υψηλής ποιότητας επίστρωση TaC βοηθά στην αντιμετώπιση αυτής της πρόκλησης δημιουργώντας ένα πυκνό, χημικά ανθεκτικό προστατευτικό στρώμα.

Το προϊόν VETEK προδιαγράφεται για λειτουργία σε θερμοκρασίες έως και2200°C, ενώ η επίστρωση TaC του έχει σχεδιαστεί για να διατηρεί τη δομική ακεραιότητα σε απαιτητικά περιβάλλοντα υψηλής θερμοκρασίας. Η επίστρωση προστατεύει επίσης το υπόστρωμα γραφίτη από προσβολή ατμών πυριτίου και διαβρωτικά αέρια διεργασίας.

Για τους κατασκευαστές SiC, τα πρακτικά οφέλη μπορεί να περιλαμβάνουν:

• Βελτιωμένη προστασία των εξαρτημάτων θερμικού πεδίου γραφίτη.
• Μειωμένος κίνδυνος μόλυνσης που προκαλείται από την υποβάθμιση του υποστρώματος.
• Πιο σταθερές συνθήκες θερμικού πεδίου.
• Καλύτερη αντοχή στην οξείδωση και τη διάβρωση σε υψηλές θερμοκρασίες.
• Πιθανώς μεγαλύτερη διάρκεια ζωής εξαρτημάτων.
• Πιο συνεπείς συνθήκες λειτουργίας κατά τη διάρκεια επαναλαμβανόμενων κύκλων ανάπτυξης κρυστάλλων.

Με άλλα λόγια, η επίστρωση TaC δεν είναι απλώς μια επιφανειακή επεξεργασία. Όταν σχεδιαστεί και αποτεθεί σωστά, γίνεται σημαντικό μέρος της λειτουργικής απόδοσης του εξαρτήματος.

Ποια είναι τα βασικά πλεονεκτήματα ενός δακτυλίου γραφίτη με επικάλυψη πορώδους TaC;

1. Σταθερότητα σε υψηλή θερμοκρασία

Η σταθερότητα σε υψηλές θερμοκρασίες είναι μία από τις πιο σημαντικές απαιτήσεις για τον εξοπλισμό ανάπτυξης κρυστάλλων PVT SiC. Ο δακτύλιος γραφίτη με επικάλυψη πορώδους TaC VETEK έχει σχεδιαστεί για θερμοκρασίες έως 2200°C, καθιστώντας τον κατάλληλο για απαιτητικές εφαρμογές θερμικού πεδίου.

2. Άριστη προστασία από τη διάβρωση

Η πυκνή επίστρωση CVD TaC διαχωρίζει το υπόστρωμα γραφίτη από τα επιθετικά είδη επεξεργασίας. Αυτή η προστατευτική λειτουργία είναι ιδιαίτερα σημαντική όταν το εξάρτημα εκτίθεται επανειλημμένα σε ατμούς πυριτίου και αέρια που περιέχουν άνθρακα.

3. Απόδοση ελεγχόμενου θερμικού πεδίου

Ο πορώδης γραφίτης μπορεί να συμβάλει στη διανομή θερμότητας και στη μεταφορά ατμών εντός της θερμής ζώνης. Αυτό καθιστά τη δομή του υποστρώματος σχετική με το σχεδιασμό της διαδικασίας αντί να χρησιμεύει απλώς ως μηχανική υποστήριξη.

4. Χαμηλό δυναμικό μόλυνσης

Η ποιότητα των κρυστάλλων είναι ιδιαίτερα ευαίσθητη σε ανεπιθύμητες ακαθαρσίες. Οι πρώτες ύλες υψηλής καθαρότητας σε συνδυασμό με μια πυκνή προστατευτική επίστρωση TaC μπορούν να βοηθήσουν στον περιορισμό της απελευθέρωσης ακαθαρσιών και της αποβολής σωματιδίων, υποστηρίζοντας πιο καθαρές συνθήκες διαδικασίας.

5. Ισχυρή πρόσφυση επίστρωσης

Η διαδικασία CVD δημιουργεί έναν ισχυρό δεσμό μεταξύ της επικάλυψης TaC και του υποστρώματος γραφίτη. Η καλή πρόσφυση είναι απαραίτητη επειδή η επαναλαμβανόμενη θερμική κυκλοποίηση μπορεί διαφορετικά να αυξήσει τον κίνδυνο ελαττωμάτων επίστρωσης ή πρόωρης αστοχίας εξαρτημάτων.

6. Προσαρμόσιμος σχεδιασμός

Διαφορετικοί φούρνοι ανάπτυξης κρυστάλλων SiC ενδέχεται να απαιτούν διαφορετικές διαστάσεις δακτυλίου, δομικές διαμορφώσεις και παραμέτρους επίστρωσης. Η VETEK δηλώνει ότι οι διαστάσεις, οι δομικές λεπτομέρειες και οι προδιαγραφές επίστρωσης μπορούν να προσαρμοστούν σύμφωνα με τις απαιτήσεις του κλιβάνου και τις ανάγκες των πελατών.

Ποιες είναι οι Τεχνικές Προδιαγραφές;

Για τους μηχανικούς και τις ομάδες αγορών, οι τεχνικές προδιαγραφές είναι απαραίτητες κατά την αξιολόγηση αΔακτύλιος γραφίτη με επικάλυψη πορώδους καρβιδίου τανταλίου (TaC).. Οι ακόλουθες παράμετροι βασίζονται στις δημοσιευμένες πληροφορίες προϊόντος της VETEK. Οι πραγματικές προδιαγραφές μπορούν να προσαρμοστούν σύμφωνα με τις απαιτήσεις εξοπλισμού και διαδικασίας.

Όταν συγκρίνουν προμηθευτές, οι αγοραστές θα πρέπει να αξιολογούν το πλήρες σύστημα υλικού αντί να εξετάζουν μόνο το πάχος της επίστρωσης. Η καθαρότητα του υποστρώματος, η δομή των πόρων, η ομοιομορφία επίστρωσης, η πρόσφυση, η ακρίβεια διαστάσεων και οι διαδικασίες επιθεώρησης μπορούν όλα να επηρεάσουν την απόδοση του εξαρτήματος.

Πού χρησιμοποιείται ο δακτύλιος γραφίτη με επικάλυψη πορώδους TaC;

Η κύρια εφαρμογή είναιSiC μονοκρυσταλλική ανάπτυξη με χρήση της μεθόδου PVT. Αυτή η διαδικασία συνδέεται ευρέως με την παραγωγή υποστρωμάτων SiC για εφαρμογές ημιαγωγών επόμενης γενιάς. Το VETEK προσδιορίζει διάφορες περιοχές εφαρμογής για αυτό το στοιχείο.

• SiC μονοκρυσταλλική ανάπτυξη:Χρησιμοποιείται ως μέρος του συστήματος θερμικού πεδίου εντός κλιβάνων ανάπτυξης κρυστάλλων PVT.
• Κατασκευή ημιαγωγών τρίτης γενιάς:Υποστηρίζει εξοπλισμό που χρησιμοποιείται για προηγμένη παραγωγή υλικού SiC.
• Παραγωγή υποστρώματος SiC:Βοηθά στη διατήρηση του θερμικού και χημικού περιβάλλοντος που απαιτείται κατά την ανάπτυξη των κρυστάλλων.
• Θερμές ζώνες κλιβάνου ανάπτυξης κρυστάλλων:Λειτουργεί ως προηγμένο εξάρτημα θερμικού πεδίου γραφίτη.
• Επεξεργασία ημιαγωγών υψηλής θερμοκρασίας:Κατάλληλο για εφαρμογές όπου η θερμική σταθερότητα και η χημική αντοχή είναι απαραίτητες.

Το εξάρτημα είναι ιδιαίτερα πολύτιμο όταν έχει σημασία η επαναληψιμότητα της διαδικασίας. Οι σταθερές θερμικές συνθήκες και η μειωμένη μόλυνση μπορούν να βοηθήσουν τους κατασκευαστές να διατηρήσουν συνεπείς συνθήκες λειτουργίας σε όλους τους κύκλους παραγωγής.

Πώς πρέπει να επιλέξετε τον σωστό δακτύλιο γραφίτη με επικάλυψη TaC;

Η επιλογή ενός κατάλληλου δακτυλίου απαιτεί κάτι περισσότερο από το να ταιριάζει με μια εξωτερική διάμετρο. Οι μηχανικοί προμηθειών θα πρέπει να εξετάσουν ολόκληρο το περιβάλλον λειτουργίας και τη συμβατότητα μεταξύ του εξαρτήματος και του κλιβάνου.

1. Επιβεβαιώστε τη συμβατότητα του κλιβάνου:Ελέγξτε το μοντέλο του κλιβάνου PVT, τη θέση εγκατάστασης και τις διαθέσιμες διαστάσεις.
2. Καθορίστε τη θερμοκρασία λειτουργίας:Βεβαιωθείτε ότι το επιλεγμένο σύστημα υλικού είναι κατάλληλο για το προβλεπόμενο θερμικό προφίλ.
3. Αξιολογήστε τα χαρακτηριστικά του υποστρώματος:Εξετάστε την καθαρότητα, την πυκνότητα, το πορώδες, τη μηχανική αντοχή και τις θερμικές ιδιότητες του γραφίτη.
4. Προσδιορίστε την επίστρωση TaC:Συζητήστε με τον κατασκευαστή το πάχος, την ομοιομορφία, την πρόσφυση και τις απαιτήσεις της επίστρωσης.
5. Έλεγχος ανοχών διαστάσεων:Οι ακριβείς διαστάσεις είναι σημαντικές για τη σωστή συναρμολόγηση και την προβλέψιμη γεωμετρία του θερμικού πεδίου.
6. Εξετάστε τον έλεγχο της μόλυνσης:Τα υλικά υψηλής καθαρότητας και οι σταθερές επικαλύψεις είναι σημαντικά για εφαρμογές ημιαγωγών.
7. Ρωτήστε σχετικά με την προσαρμογή:Ένας επαγγελματίας κατασκευαστής θα πρέπει να μπορεί να ελέγχει τα σχέδια και τις συνθήκες διεργασίας πριν από την παραγωγή.

Για αγοραστές που αναζητούν κατασκευαστή ή προμηθευτή από την Κίνα, η τεχνική επικοινωνία θα πρέπει να πραγματοποιείται πριν από την παραγγελία. Η κοινή χρήση σχεδίων κλιβάνου, διαστάσεων εξαρτημάτων, θερμοκρασιών λειτουργίας και απαιτήσεων διαδικασίας μπορεί να βελτιώσει σημαντικά την αντιστοίχιση προϊόντων.

Το VETEK παρέχει προσαρμοσμένες επιλογές που καλύπτουν διαστάσεις, διαμορφώσεις υποστρώματος και παραμέτρους επίστρωσης, καθιστώντας δυνατή την προσαρμογή του δακτυλίου σε διαφορετικές απαιτήσεις κλιβάνου ανάπτυξης SiC.

Συχνές Ερωτήσεις

Σε τι χρησιμοποιείται ένας δακτύλιος γραφίτη με επικάλυψη πορώδους καρβιδίου τανταλίου (TaC);

Χρησιμοποιείται κυρίως ως συστατικό θερμικού πεδίου σε κλιβάνους μονοκρυσταλλικής ανάπτυξης PVT SiC. Το πορώδες υπόστρωμά του από γραφίτη υποστηρίζει τη θερμική κατανομή και τη μεταφορά ατμών, ενώ η επίστρωση TaC παρέχει προστασία από χημική επίθεση σε υψηλή θερμοκρασία.

Γιατί το καρβίδιο του τανταλίου είναι κατάλληλο για την ανάπτυξη κρυστάλλων SiC;

Το TaC προσφέρει σταθερότητα σε υψηλή θερμοκρασία και ισχυρή χημική αντοχή. Βοηθά στην προστασία του υποστρώματος γραφίτη από ατμούς πυριτίου και άλλα δραστικά είδη, συμβάλλοντας σε ένα καθαρότερο και πιο σταθερό περιβάλλον ανάπτυξης.

Πόσο παχιά είναι η επίστρωση TaC;

Το VETEK καθορίζει εύρος πάχους επίστρωσης 20–100 μm, με δυνατότητα προσαρμογής σύμφωνα με τις απαιτήσεις της εφαρμογής.

Μπορεί να προσαρμοστεί ο δακτύλιος γραφίτη;

Ναί. Η VETEK δηλώνει ότι η προσαρμογή μπορεί να καλύψει διαστάσεις, δομικές λεπτομέρειες, διαμόρφωση υποστρώματος και παραμέτρους επίστρωσης με βάση τα σχέδια των πελατών, τα σχέδια κλιβάνων και τις απαιτήσεις διαδικασίας.

Τι θερμοκρασία μπορεί να αντέξει το δαχτυλίδι;

Η δημοσιευμένη τεχνική προδιαγραφή αναφέρει αντίσταση θερμοκρασίας έως 2200°C. Η πραγματική καταλληλότητα λειτουργίας θα πρέπει να αξιολογείται σύμφωνα με το σχεδιασμό του κλιβάνου, το θερμικό προφίλ, την ατμόσφαιρα και τις συνθήκες διεργασίας.

Σύναψη

A Δακτύλιος γραφίτη με επικάλυψη πορώδους καρβιδίου τανταλίου (TaC).συνδυάζει τα χαρακτηριστικά θερμικού πεδίου του υψηλής καθαρότητας πορώδους γραφίτη με την υψηλή θερμοκρασία και την χημική αντοχή μιας επίστρωσης CVD TaC. Για την ανάπτυξη κρυστάλλων PVT SiC, αυτή η αρχιτεκτονική υλικού μπορεί να υποστηρίξει τη θερμική σταθερότητα, την προστασία από τη διάβρωση, τον έλεγχο της μόλυνσης και τις επαναλαμβανόμενες συνθήκες διεργασίας. Με προσαρμόσιμες διαστάσεις και παραμέτρους επίστρωσης, μπορεί επίσης να προσαρμοστεί σε διαφορετικά σχέδια κλιβάνων ανάπτυξης κρυστάλλων.

Εάν προμηθεύεστε ένα προϊόν υψηλής απόδοσηςΔακτύλιος γραφίτη με επικάλυψη πορώδους καρβιδίου τανταλίου (TaC).για τον εξοπλισμό ανάπτυξης κρυστάλλων SiC, η VETEK μπορεί να παρέχει προσαρμοσμένες λύσεις με βάση τα σχέδιά σας και τις απαιτήσεις διαδικασίας.Επικοινωνήστε μαζί μαςσήμερα για να συζητήσουμε τις προδιαγραφές, τις απαιτήσεις επίστρωσης, τη συμβατότητα του κλιβάνου και τις ανάγκες προμήθειας και αφήστε την τεχνική ομάδα μας να σας βοηθήσει να εντοπίσετε μια κατάλληλη λύση γραφίτη με επίστρωση TaC.
