Προσαρμογή ειδικών εξαρτημάτων γραφίτη GTMS/CTMS: Λύση βαθιάς κατεργασίας μικροοπών

GTMS Special Fixtures Graphite Break Through Micron Machining: Προσαρμοσμένη λύση για 1.500 μικρο-οπές με ακρίβεια 0,01 ㎡

Κατά τη διάρκεια της διαδικασίας πυροσυσσωμάτωσης υψηλής θερμοκρασίας GTMS/CTMS σε συσκευασίες μικροηλεκτρονικών, τα ειδικά εξαρτήματα γραφίτη πρέπει να συνδυάζουν εφαρμογή σε επίπεδο micron με υψηλή θερμική αντίσταση και σταθερότητα. Για να αντιμετωπίσει τις προκλήσεις της κοπής άκρων, της εξαιρετικά γρήγορης φθοράς εργαλείων και της σωρευτικής ανοχής σε μικροτρύπες εξαιρετικά υψηλής πυκνότητας μικρής περιοχής, η VeTek πέρασε 10 μήνες ξεπερνώντας το σημείο συμφόρησης της συνεχούς βαθιάς μηχανικής κατεργασίας για σχεδόν 10.000 μικρο-οπές μέσω προσαρμογής υλικού, κοπής κινηματικών κλειστών ανακατασκευών και αξιόπιστων κλειστών παράδοση μιας στάσης.

1. Στιγμιότυπο βασικών δεδομένων & σύγκριση απόδοσης

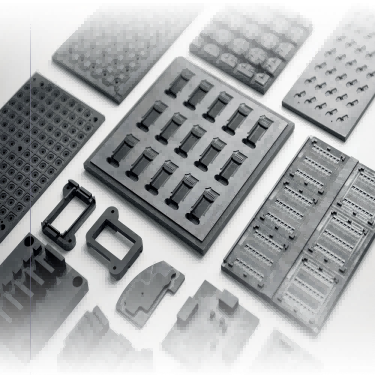

Εικόνα 1 - GTMS/CTMS ειδική πλάκα στερέωσης γραφίτη και δομικά εξαρτήματα κατεργασίας μικροοπών

Στη διαδικασία ερμητικής συσκευασίας GTMS, η συνοχή των οπών και η αντίσταση στη θερμική παραμόρφωση των πλακών στερέωσης γραφίτη καθορίζουν άμεσα την ερμητικότητα της συσκευασίας και την απόδοση του τελικού προϊόντος. Οι βασικοί δείκτες διαδικασίας και απόδοσης πριν και μετά την τεχνική πρόοδο της ομάδας VeTek συγκρίνονται ως εξής:

2. Ιστορικό Πελατών & Σενάρια Εφαρμογής Ερμητικής Συσκευασίας GTMS/CTMS

Ο πελάτης σε αυτή τη συνεργασία είναι μια επιχείρηση Ε&Α και κατασκευής που ειδικεύεται σε αισθητήρες υψηλής αξιοπιστίας και εξαρτήματα συσκευασίας μικροηλεκτρονικών. Οι βασικές γραμμές παραγωγής της εφαρμόζουν ευρέως τις διαδικασίες πυροσυσσωμάτωσης GTMS/CTMS (Glass/Ceramic-To-Metal Seal). Σε κλιβάνους στεγανοποίησης υψηλής θερμοκρασίας, ειδικά εξαρτήματα γραφίτη χρησιμεύουν ως καλούπια μεταφοράς υψηλής ακρίβειας, υπεύθυνα για την ακριβή τοποθέτηση και συγκράτηση εκατοντάδων έως χιλιάδων λεπτών μεταλλικών ακίδων (όπως το κράμα Kovar) και προμορφωμάτων γυαλιού. Δεδομένου ότι μια μεμονωμένη πλάκα στερέωσης γραφίτη σε αυτό το έργο έχει έκταση μικρότερη από 0,01 τετραγωνικά μέτρα, αλλά πρέπει να φιλοξενεί με ακρίβεια σχεδόν 1.500 μικρο-οπές, το πλήρες σετ εξαρτημάτων ενσωματώνει σχεδόν 10.000 μικρο-οπές με εξαιρετικά λεπτά τοιχώματα μεταξύ των οπών. Κατά τη διάρκεια πυροσυσσωμάτωσης σε υψηλή θερμοκρασία στους 800°C–1000°C, οποιαδήποτε μικρή διάμετρος οπής εκτός ανοχής, απόκλιση θέσης ή αποκόλληση σκόνης γραφίτη θα οδηγήσει άμεσα σε κλίση του μεταλλικού πείρου, ράγισμα της μόνωσης γυαλιού ή ακόμα και πλήρη απώλεια ερμητικότητας.

3. Ειδικοί Μηχανισμοί Συμφόρησης & Μηχανισμοί Αστοχίας Κατεργασίας Μικρο-Τυπών Γραφίτη

Πριν από την εισαγωγή της τεχνικής ομάδας VeTek, ο πελάτης αντιμετώπισε σοβαρά τεχνικά σημεία συμφόρησης κατά τη δοκιμαστική παραγωγή και την επεξεργασία σε μικρές παρτίδες: Πρώτον, θρυμματισμός και σχίσιμο άκρων μικροοπών: Ο γραφίτης είναι ένα πορώδες εύθραυστο υλικό. κατά τη διάρκεια της συνεχούς διάνοιξης μικροοπών υψηλής πυκνότητας, η διατμητική τάση τη στιγμή που το μικροτρυπάνι εισέρχεται και εξέρχεται εύκολα προκαλεί εύθραυστη κοπή στο στόμιο της οπής. Δεύτερον, μετατόπιση ανοχής που προκαλείται από τη μικρο-φθορά του εργαλείου: Κατά την συνεχή επεξεργασία χιλιάδων μικροοπών, η φθορά των λεπτών τρυπανιών εντείνεται, με αποτέλεσμα οι διάμετροι των οπών σε βαθιές οπές να παρουσιάζουν μια κωνική κλίση, όπου μια απόκλιση μόλις λίγων μικρών οδηγεί σε αστοχία και διάλυση ολόκληρου του σετ εξαρτημάτων που περιέχει σχεδόν 0001. Τρίτον, αναντιστοιχία θερμικής διαστολής και μόλυνση από σκόνη: Το CTE υψηλής θερμοκρασίας των συνηθισμένων υλικών γραφίτη δεν ταιριάζει με αυτό των μεταλλικών ακίδων και η λεπτή σκόνη απομακρύνεται εύκολα, μολύνοντας τη διεπαφή πυροσυσσωμάτωσης γυαλιού.

4. Πώς να επιτύχετε κατεργασία μικροοπών σε επίπεδο Micron για ειδικά εξαρτήματα γραφίτη GTMS;

 Για να αντιμετωπίσει τις δυσκολίες της βαθιάς κατεργασίας 10.000 μικρο-οπών, η ομάδα Ε&Α της VeTek ανακατασκεύασε το μοντέλο κινηματικής κοπής και εφάρμοσε συστηματική μηχανική διεργασιών:

· Αλγόριθμος διαδρομής εργαλείου και ανακατασκευή τροφοδοσίας βουτιάς:Βελτιστοποιημένη ταχύτητα τροφοδοσίας και τμηματοποιημένη ταχύτητα περιστροφής μέσω ορθογώνιων πειραμάτων, υιοθετώντας μια στρατηγική παλμικής βύθισης μικροτροφοδοσίας για αποτελεσματική μείωση της δύναμης διάτμησης πρόσκρουσης της μηχανικής κατεργασίας κατά πάνω από 45%, εξαλείφοντας πλήρως τα ελαττώματα κοπής στο στόμα της οπής.

· Μικροτρυπάνια Anti-Chipping & Βελτιστοποίηση πεδίου ροής αφαίρεσης τσιπ:Τα προσαρμοσμένα μικροτρυπάνια με επίστρωση διαμαντιού εξαιρετικά λεπτού κόκκου σε συνδυασμό με ένα σύστημα αφαίρεσης τσιπ μικροψύξης παλμικής αρνητικής πίεσης αύξησαν τη διάρκεια ζωής της αντίστασης στη φθορά του εργαλείου κατά περισσότερες από 3 φορές, διασφαλίζοντας τη μετατόπιση της διαμέτρου οπών κατά 1.500 μικροοπές ανά πλάκα κάτω από ±0,002 mm.

5. Πρακτικές κατασκευής και επιθεώρησης για ειδικές πλάκες γραφίτη ταιριασμένες με CTE υψηλής θερμικής αγωγιμότητας

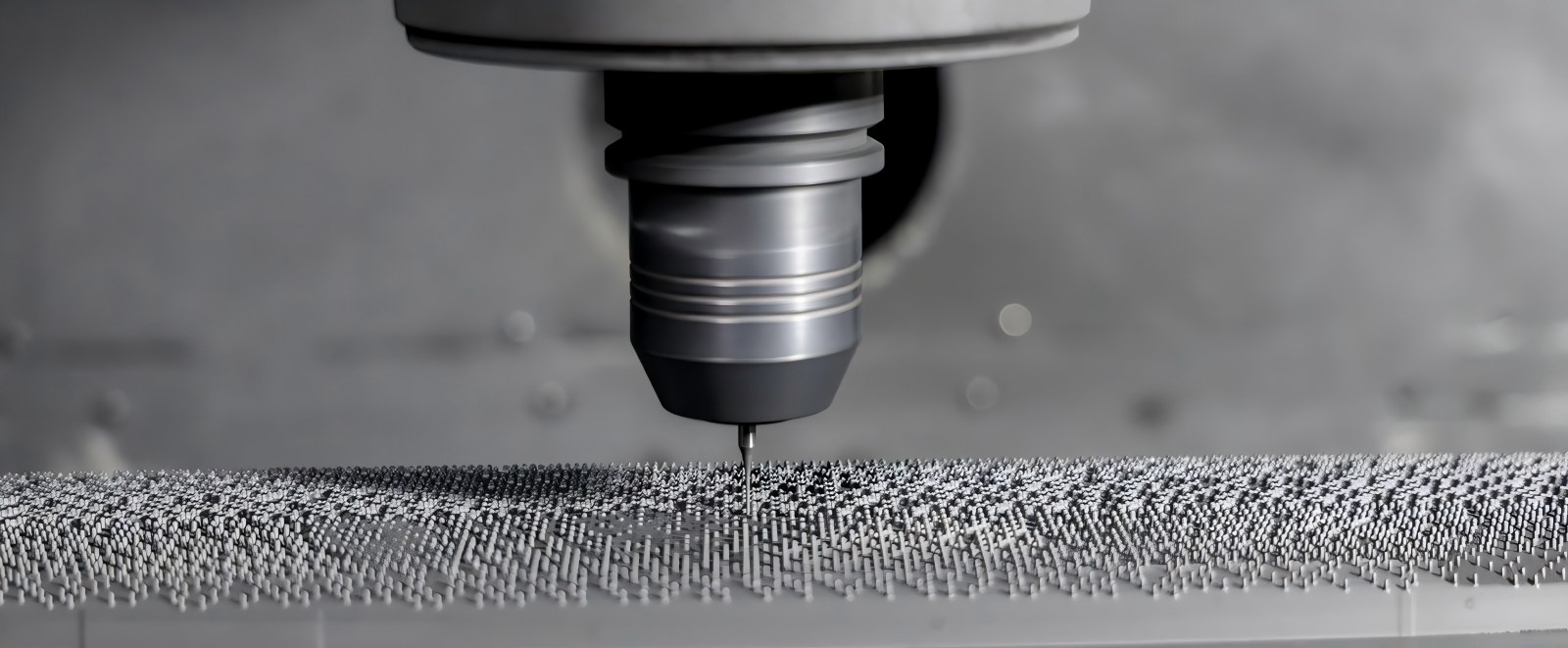

Εικόνα 2 - Πραγματικές λεπτομέρειες ειδικής πλάκας στερέωσης γραφίτη με μηδενική κοπή επιφάνειας και διάταξη μικροοπών υψηλής ακρίβειας

· Λύση προσαρμογής υλικού:Αυστηρά επιλεγμένος ισοστατικός ειδικός γραφίτης υψηλής καθαρότητας με πυκνή μικροδομή και εξαιρετική θερμική σταθερότητα σε υψηλές θερμοκρασίες. Ο συντελεστής θερμικής διαστολής (CTE) ταιριάζει πολύ με αυτόν του κράματος Kovar, καταστέλλοντας σημαντικά τη θερμική καταπόνηση πυροσυσσωμάτωσης σε υψηλή θερμοκρασία και την αποκόλληση μικροσκόνης.

· Συνεργατική επιθεώρηση & βαθύς καθαρισμός:Η γραμμή ποιοτικού ελέγχου εισήγαγε ένα συμπληρωματικό σύστημα «Οπτικό όργανο μέτρησης εικόνας + πλήρως αυτοματοποιημένη μηχανή μέτρησης συντεταγμένων (CMM)». Η οπτική απεικόνιση σαρώνει γρήγορα την απόσταση της συστοιχίας 10.000 οπών, ενώ η CMM επαληθεύει την καθετότητα των βαθιών οπών και τις θέσεις των χωρικών αυλακώσεων. Τέλος, συμπληρώθηκε με πολυβάθμιο καθαρισμό με υπερήχους για την πλήρη απογύμνωση των υπολειμματικών ακαθαρσιών γραφίτη βαθιά μέσα στις μικρο-τυφλές οπές, φτάνοντας σε καθαρότητα ημιαγωγού.

6. Συχνές Ερωτήσεις (FAQ)

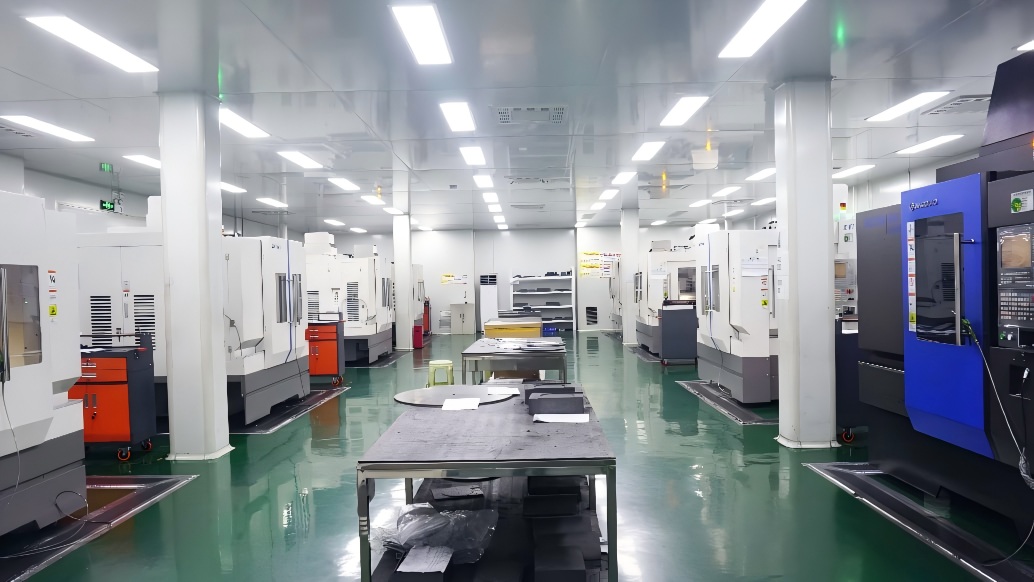

Εικόνα 3 - VeTek High-Precision CNC Machining Center

Ε: Ποια είναι η ελάχιστη διάμετρος οπών και οι τελικές ανοχές για την κατεργασία με μικρο-οπή ειδικών εξαρτημάτων γραφίτη υψηλής πυκνότητας;
ΕΝΑ:Το VeTek διαθέτει δυνατότητες μικροκατεργασίας για διαμέτρους οπών κάτω από 0,2 mm. Οι ανοχές διαμέτρου οπών μπορούν να ελέγχονται σταθερά εντός ±0,003 mm και η πραγματική στρογγυλότητα καθώς και οι ανοχές θέσης για 1.500 οπές σε μία πλάκα φτάνουν τα ±0,005 mm, ικανοποιώντας πλήρως τις απαιτήσεις συσκευασίας με καρφίτσα υψηλής πυκνότητας GTMS.

Ε: Γιατί τα εξαρτήματα ερμητικής πυροσυσσωμάτωσης GTMS πρέπει να ταιριάζουν ακριβώς με το CTE του κράματος Kovar;
ΕΝΑ:Κατά τη διάρκεια του κύκλου πυροσυσσωμάτωσης 800°C–1000°C, εάν το CTE του εξαρτήματος και των μεταλλικών ακίδων είναι ασυνεπές, η διατμητική τάση που δημιουργείται από τη συστολή ψύξης θα προκαλέσει μετατόπιση των πείρων, ρωγμές στο σώμα του γυαλιού ή αστοχία στεγανοποίησης. Η ακριβής αντιστοίχιση CTE εξασφαλίζει συγχρονισμένη διαστολή και συστολή, βελτιώνοντας την ερμητική απόδοση.

Ε: Πώς η διαδικασία καθαρισμού με υπερήχους διασφαλίζει ότι δεν θα παραμείνει υπολειμματική σκόνη γραφίτη μέσα σε βαθιές μικροτρύπες;
ΕΝΑ:Χρησιμοποιούμε ένα σύστημα παραγωγής υπερήχων με κλίση πολλαπλών συχνοτήτων σε συνδυασμό με απιονισμένο νερό και εξειδικευμένα μέσα καθαρισμού. Χρησιμοποιώντας φαινόμενα σπηλαίωσης υψηλής συχνότητας, τα λεπτά σωματίδια γραφίτη βαθιά μέσα στις μικρο-οπές και τις τυφλές οπές απογυμνώνονται πλήρως, ακολουθούμενα από εμφύσηση αζώτου υψηλής καθαρότητας και ξήρανση υπό κενό για να επιτευχθεί καθαρή αποστολή σε επίπεδο ημιαγωγών.

7. Υπηρεσίες Περίληψης & Μηχανικής Υποστήριξης

Στον τομέα της ερμητικής συσκευασίας ημιαγωγών και μικροηλεκτρονικών, η ακρίβεια κατεργασίας σε επίπεδο micron και η θερμοδυναμική σταθερότητα των φορέων καθορίζουν άμεσα την απόδοση της συσκευασίας και τη χρήση του εξοπλισμού. Στηριζόμενη στη συνεχή συσσώρευση υλικών υψηλής καθαρότητας, στη μηχανική κατεργασία ακριβείας και στην κατασκευή κρίσιμων εξαρτημάτων ημιαγωγών, η VeTek ξεπέρασε με επιτυχία το βιομηχανικό φράγμα κατασκευής των 1.500 μικροοπών πυκνά διατεταγμένες σε 0,01㎡ πλάκα, πραγματοποιώντας εξαιρετικά αξιόπιστη παράδοση μαζικής παραγωγής ειδικών εξαρτημάτων γραφίτη σε επίπεδο 10.000 οπών.

Ως μεταποιητική επιχείρηση επικεντρωμένη στοανάπτυξη CVD SiC, επιστρώσεις TaC, στερεό SiC και κρίσιμων υλικών και εξαρτημάτων ημιαγωγών, Η VeTek παρέχει συνεχώς λύσεις υλικών υψηλής απόδοσης για την κατασκευή ημιαγωγών, την ανάπτυξη κρυστάλλων και τα πεδία διεργασιών υψηλής θερμοκρασίας.  Ταυτόχρονα, καλύπτοντας τις απαιτήσεις εφαρμογής σε ερμητικές συσκευασίες, πυροσυσσωμάτωση σε υψηλή θερμοκρασία και τοποθέτηση ακριβείας, η VeTek παρέχει υπηρεσίες μηχανικής, συμπεριλαμβανομένωνεπιλογή υλικού γραφίτη υψηλής καθαρότητας, μηχανική κατεργασία ακριβείας και προσαρμοσμένη υποστήριξη κατασκευής.

Εάν αναζητάτε εξαρτήματα γραφίτη υψηλής ακρίβειας κατάλληλα για διεργασίες ερμητικής σφράγισης GTMS/CTMS ή χρειάζεστε αντιστοίχιση υλικού, δομική βελτιστοποίηση και επικύρωση δειγμάτων, μη διστάσετε να επικοινωνήσετε με την ομάδα μηχανικών της VeTek. Θα σας παρέχουμε τεχνική υποστήριξη μιας στάσης από την επιλογή υλικού έως την κατασκευή ακριβείας.

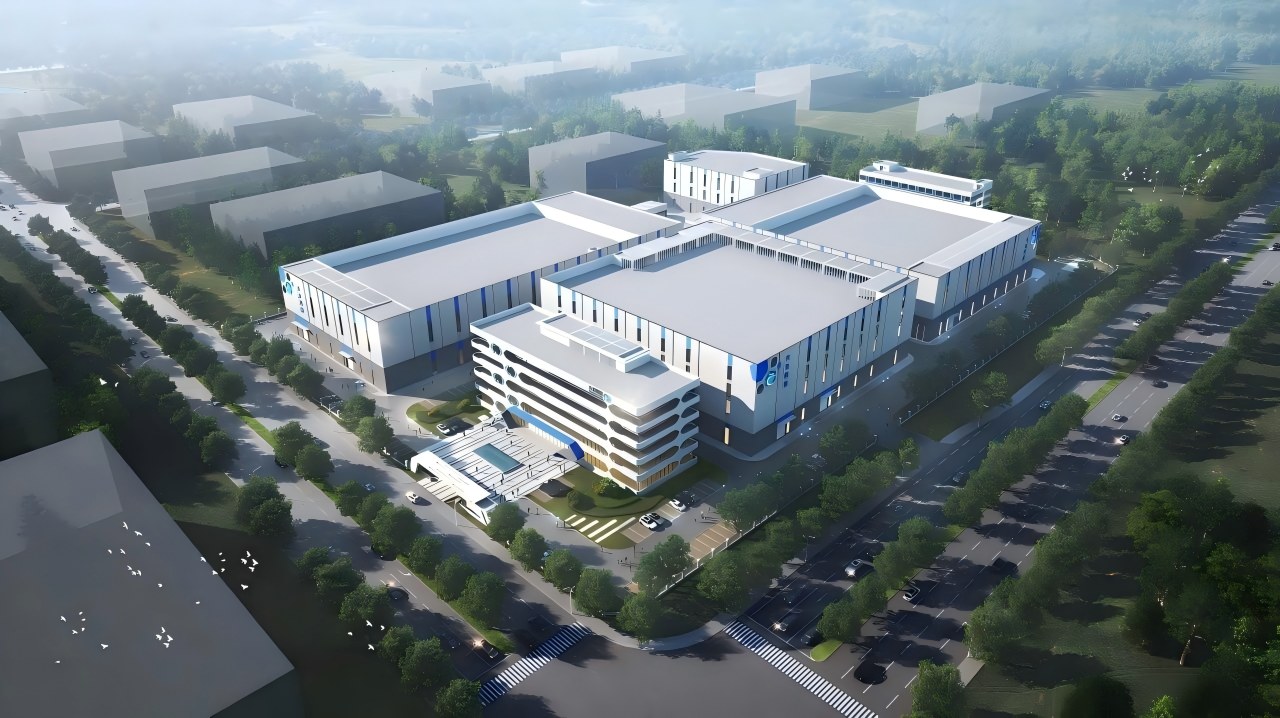

Εικόνα 4 - Πανοραμική άποψη του VeTek Special Materials R&D and Precision Manufacturing Base
