Γιατί το CVD TaC επικαλύπτει την «Θωράκιση υψηλής θερμοκρασίας» σε ημιαγωγούς τρίτης γενιάς

Το περιβάλλον μέσα σε έναν κλίβανο ανάπτυξης κρυστάλλων SiC είναι από τα λιγότερο επιεικής στην κατασκευή ημιαγωγών: οι θερμοκρασίες ξεπερνούν τους 2400°C, οι συγκεντρώσεις υδρογόνου και αμμωνίας είναι υψηλές και τα συστατικά του γραφίτη κινδυνεύουν συνεχώς να αποβάλλουν σωματίδια και να απελευθερώσουν ακαθαρσίες. Οι μηχανικοί διεργασιών αναζητούν εδώ και καιρό μια λύση υλικού που μπορεί να αντέξει ταυτόχρονα την ακραία ζέστη, την επιθετική χημεία και τη μόλυνση.

Η επίστρωση καρβιδίου του τανταλίου CVD (TaC) έχει γίνει αθόρυβα αυτή η απάντηση - με σημείο τήξης 3880°C, ρυθμούς χάραξης μόλις 0,2 μm/ώρα σε NH3 και 0,1 μm/ώρα σε H2, και κρίσιμα επίπεδα ακαθαρσίας μετρημένα σε ppb. Αυτό που το κάνει πραγματικά συναρπαστικό, ωστόσο, είναι αυτό που συμβαίνει στο πάτωμα παραγωγής: η πυκνότητα ελαττώματος μικροσωλήνων πέφτει πάνω από 90%, η συνολική περιεκτικότητα σε ακαθαρσίες κρυστάλλων μειώνεται περισσότερο από 70% και η ειδική αντίσταση αυξάνεται κατά συντελεστή 2 έως 3.
Πώς ακριβώς το επιτυγχάνει αυτό η επίστρωση TaC; Από πού προέρχονται τα πλεονεκτήματα απόδοσης του; Σε ποιες εφαρμογές του πραγματικού κόσμου προσφέρει τη μεγαλύτερη αξία; Και προς ποια κατεύθυνση οδεύει η αγορά; Αυτό το άρθρο διερευνά συστηματικά τις τεχνικές αρχές, τις βασικές ιδιότητες, τα βασικά σενάρια εφαρμογών και τις τάσεις της βιομηχανίας της επίστρωσης CVD TaC.

1. Τι είναι η επίστρωση CVD TaC;

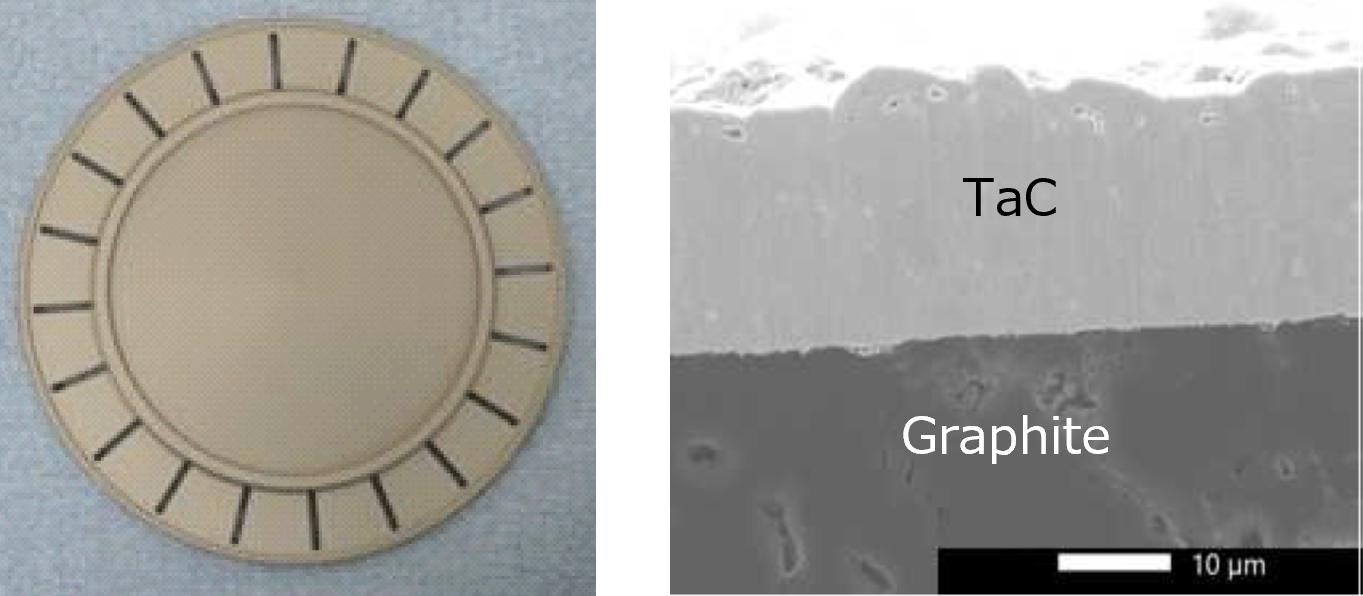

Στην ουσία, η επίστρωση CVD TaC είναι ένα προστατευτικό στρώμα καρβιδίου του τανταλίου (TaC) - μια κεραμική ένωση με χαρακτηριστική χρυσοκίτρινη εμφάνιση - που εναποτίθεται σε υποστρώματα γραφίτη υψηλής καθαρότητας χρησιμοποιώντας χημική εναπόθεση ατμών. Το ίδιο το υλικό συνδυάζει έναν συνδυασμό ιδιοτήτων που είναι δύσκολο να βρεθούν μαζί: σημείο τήξης 3880°C, σκληρότητα στην περιοχή 15–19 GPa, ισχυρή χημική αδράνεια και αντοχή στη διάβρωση που διατηρείται καλά σε επιθετικά περιβάλλοντα διεργασιών.

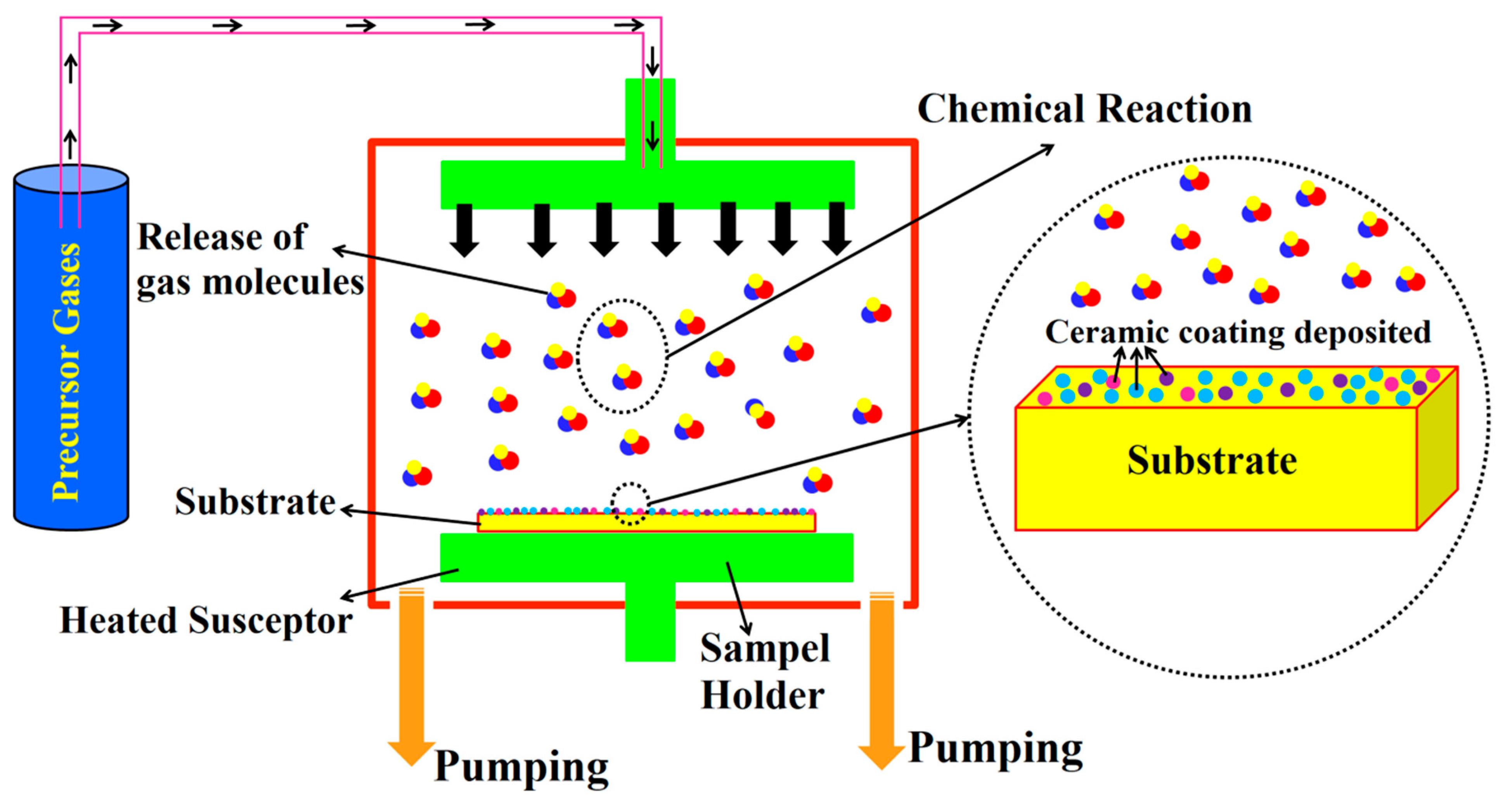

Μεταξύ των διαφόρων τρόπων παραγωγής επικαλύψεων TaC, η CVD παραμένει η πιο ώριμη οδός. Η τυπική συνταγή, όπως περιγράφεται λεπτομερώς, ξεκινά με πενταχλωριούχο ταντάλιο (TaCl5) και προπυλένιο (C3H6) ως πρόδρομες ενώσεις τανταλίου και άνθρακα, που μεταφέρονται από αργό και υδρογόνο σε θερμαινόμενο θάλαμο. Μόλις το εξατμισμένο TaCl5 φτάσει στην επιφάνεια του γραφίτη, προσροφάται και υφίσταται μια σειρά αντιδράσεων αποσύνθεσης και ανασυνδυασμού. Αυτό που σχηματίζεται δεν είναι απλώς ένα επιφανειακό στρώμα, αλλά μια πυκνή, καλά κολλημένη επίστρωση που είναι ιδιαίτερα πιο ομοιόμορφη και ελεγχόμενη από τη σύνθεση από ό,τι μπορεί να επιτευχθεί με εναλλακτικές μεθόδους όπως η επεξεργασία λιωμένου άλατος ή κολλοειδούς γέλης.

2. Πλεονεκτήματα βασικής απόδοσης της επίστρωσης CVD TaC

2.1 Εξαιρετικά υψηλή θερμική σταθερότητα
Η επίστρωση CVD TaC λιώνει στους 3880°C, επομένως παραμένει δομικά σταθερή ακόμα και πάνω από τους 2200°C. Αυτό το καθιστά κατάλληλο για απαιτητικές διεργασίες ημιαγωγών όπως η ανάπτυξη κρυστάλλων SiC και το MOCVD - μέρη όπου οι κανονικές επικαλύψεις SiC τείνουν να υποβαθμίζονται όταν τα πράγματα γίνονται πολύ ζεστά.

2.2 Εξαιρετική αντοχή στη χημική διάβρωση
Αυτή η επίστρωση αντέχει καλά στα διαβρωτικά αέρια διεργασίας όπως το υδρογόνο, η αμμωνία, τα χλωρίδια και οι ατμοί πυριτίου. Σε σύγκριση με τις επικαλύψεις SiC, μειώνει την υποβάθμιση του γραφίτη και τη μόλυνση από σωματίδια σε περιβάλλοντα ημιαγωγών υψηλής θερμοκρασίας. Το αποτέλεσμα; Καλύτερη σταθερότητα διεργασίας και υψηλότερη απόδοση γκοφρέτας.

2.3 Καλή μηχανική σκληρότητα και αντοχή σε θερμικό σοκ
Η επίστρωση CVD TaC είναι σκληρή και συνδέεται ισχυρά με υποστρώματα γραφίτη, επομένως φθείρεται αργά και χειρίζεται όμορφα τα θερμικά σοκ. Μπορεί να χρειαστούν επαναλαμβανόμενοι κύκλοι γρήγορης θέρμανσης και ψύξης χωρίς να ραγίσει ή να ξεφλουδίσει. Αυτό σημαίνει μεγαλύτερη διάρκεια ζωής εξαρτημάτων και ταχύτερους ρυθμούς ράμπας διεργασιών.

2.4 Εξαιρετικά υψηλή καθαρότητα και καταστολή ακαθαρσιών
Η επίστρωση TaC έχει πολύ χαμηλά επίπεδα ακαθαρσιών και δρα ως στερεό φράγμα διάχυσης - εμποδίζει τους ρύπους να μεταναστεύσουν έξω από το υπόστρωμα γραφίτη και στο περιβάλλον ανάπτυξης. Αυτό βοηθά στη μείωση των κρυσταλλικών ελαττωμάτων, διατηρεί τις ακαθαρσίες έξω και βελτιώνει τόσο την ποιότητα όσο και την ειδική αντίσταση των κρυστάλλων SiC.

3. Τυπικά Σενάρια Εφαρμογής Επικάλυψης CVD TaC

3.1 SiC SiCrystal Growth (Μέθοδος PVT)
Στη διαδικασία ανάπτυξης PVT μονοκρυστάλλων SiC, η επίστρωση TaC εφαρμόζεται σε βασικά εξαρτήματα γραφίτη όπως χωνευτήρια, δακτυλίους οδήγησης και θήκες κρυστάλλων σπόρων. Έρευνα των Fan et al. υποδεικνύει ότι η επίστρωση TaC όχι μόνο παρέχει φυσική προστασία αλλά επίσης, μέσω των χαμηλών χαρακτηριστικών εκπομπής της, ρυθμίζει τη βαθμίδα θερμοκρασίας στη διεπιφάνεια ανάπτυξης κρυστάλλων, βελτιώνει την ομοιομορφία της ακτινικής θερμοκρασίας, διατηρεί τη στοιχειομετρία εξάχνωσης SiC, καταστέλλει τη μετανάστευση ακαθαρσιών και μειώνει την κατανάλωση ενέργειας. Έρευνα των Meng et al. στο Journal of Crystal Growth επιβεβαιώνει περαιτέρω ότι το κρυσταλλικό πλινθίο που αναπτύχθηκε χρησιμοποιώντας μια δομή χωνευτηρίου με δακτύλιο ρελέ γραφίτη επικαλυμμένο με TaC και χαρτί γραφίτη παρουσιάζει ανώτερα χαρακτηριστικά στην τελειότητα των κρυστάλλων και στο σχήμα διεπαφής. Οι πραγματικές μετρήσεις δείχνουν ότι η απόκλιση της διαμέτρου των κρυσταλλικών πλινθωμάτων που αναπτύσσονται με χωνευτήρια επικαλυμμένα με TaC είναι ≤2%, και η επιπεδότητα της επιφάνειας του κρυστάλλου (RMS) έχει βελτιωθεί κατά 40%.

3.2 Επιταξιακή ανάπτυξη GaN/SiC

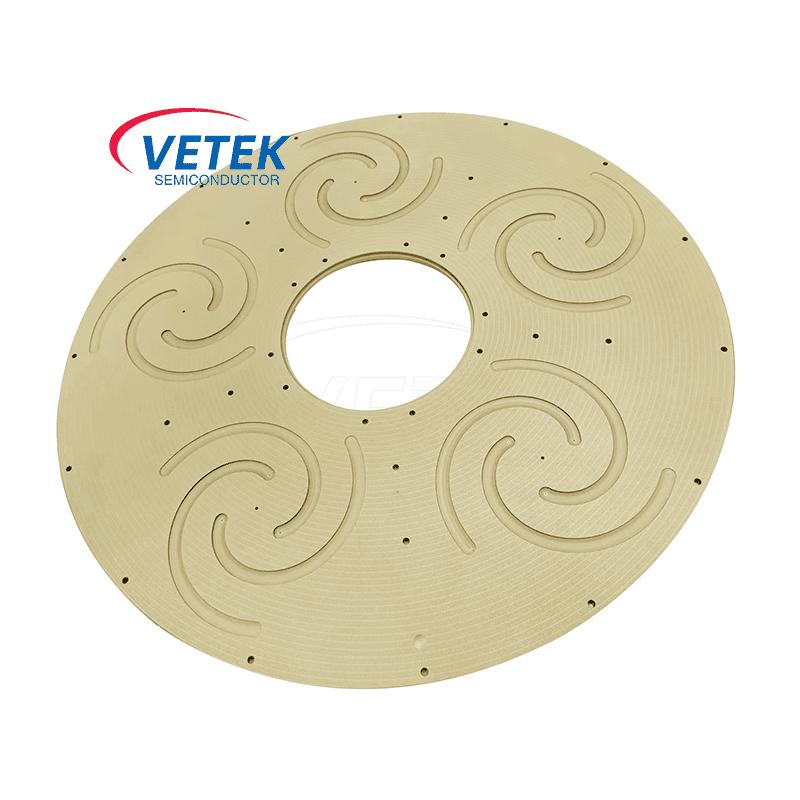

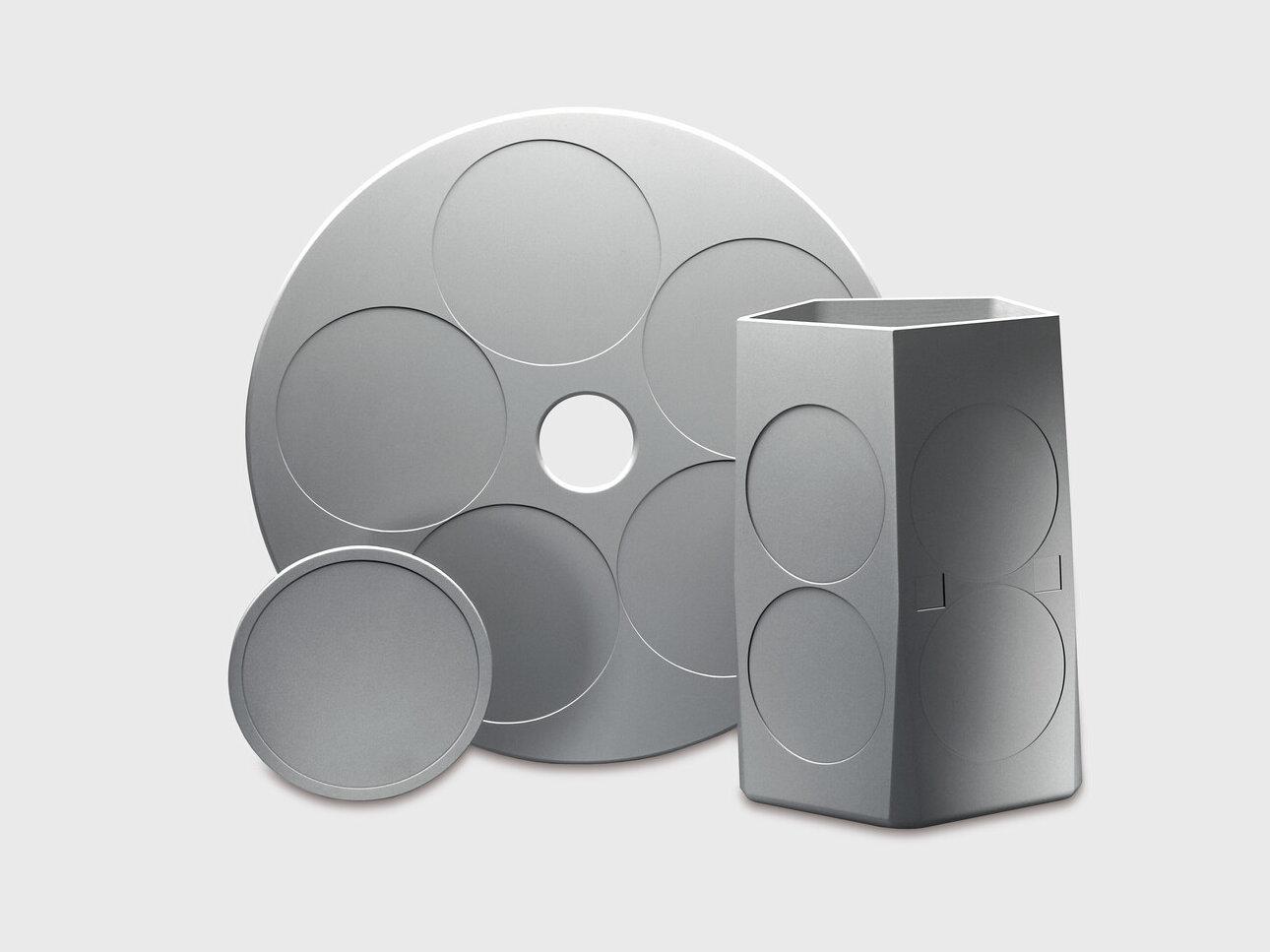

Στους θαλάμους αντίδρασης CVD για επιταξία GaN και SiC, η επίστρωση TaC εφαρμόζεται ευρέως σε εξαρτήματα όπως φορείς πλακιδίων, δορυφορικούς δίσκους, ακροφύσια και αισθητήρες. Αυτά τα εξαρτήματα πρέπει να λειτουργούν για μεγάλες περιόδους σε περιβάλλοντα υψηλής θερμοκρασίας και διαβρωτικά και η επίστρωση TaC μπορεί να παρατείνει σημαντικά τη διάρκεια ζωής τους και να βελτιώσει την απόδοση της διαδικασίας. Σε εξοπλισμό MOCVD όπως το Aixtron G5, η επίστρωση TaC έχει αποδειχθεί ότι είναι βασικό υλικό για τη διασφάλιση της σταθερότητας της διαδικασίας.

3.3 Θερμαντήρες συστήματος MOCVD

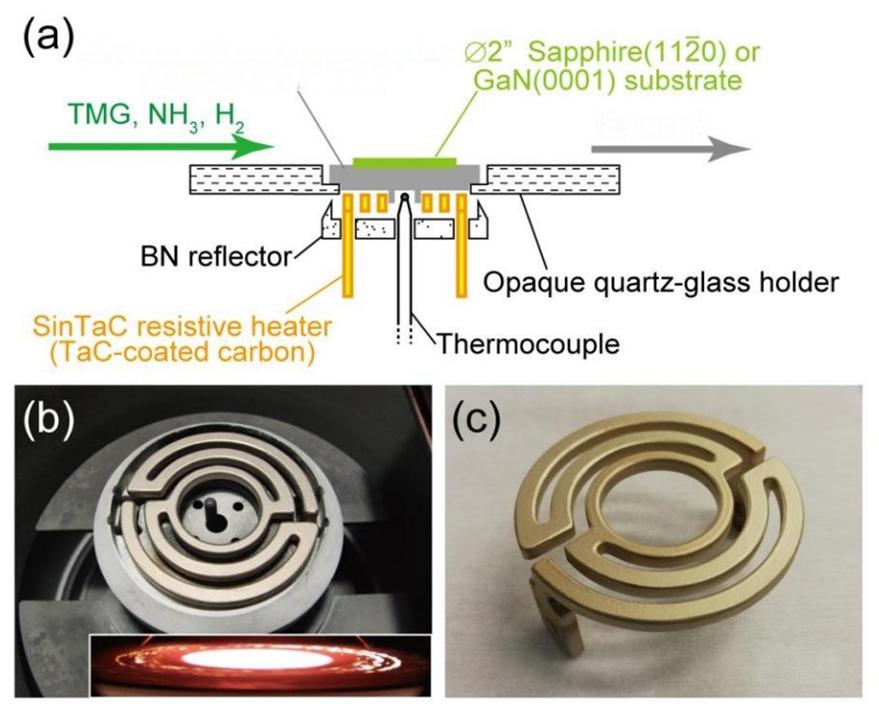

Οι θερμαντήρες γραφίτη με επίστρωση TaC έχουν εφαρμοστεί με επιτυχία σε συστήματα MOCVD. Σε σύγκριση με τους παραδοσιακούς θερμαντήρες με επίστρωση pBN, οι θερμαντήρες TaC παρέχουν καλύτερη απόδοση θέρμανσης και ομοιομορφία, μειώνουν την κατανάλωση ενέργειας και, λόγω της χαμηλότερης εκπομπής τους στην επιφάνεια (0,3), συμβάλλουν στη βελτίωση της ακεραιότητας του θερμικού πεδίου. Σύμφωνα με έρευνα των Fan et al., η χαμηλή εκπομπή της επίστρωσης TaC όχι μόνο βελτιώνει την ομοιομορφία της θερμοκρασίας για την ανάπτυξη των κρυστάλλων αλλά επίσης ενισχύει την ποιότητα της επιταξιακής εναπόθεσης GaN.

3.4 Βιομηχανικές εφαρμογές σε υψηλές θερμοκρασίες
Πέρα από το πεδίο των ημιαγωγών, η επίστρωση TaC μπορεί επίσης να χρησιμοποιηθεί για βιομηχανικά εξαρτήματα υψηλής θερμοκρασίας, όπως θερμαντικά στοιχεία αντίστασης, ακροφύσια έγχυσης, δακτυλίους θωράκισης και εξαρτήματα συγκόλλησης, αξιοποιώντας πλήρως τα ολοκληρωμένα πλεονεκτήματά της στην αντοχή στη θερμότητα και στη διάβρωση.

4. CVD TaC έναντι επικάλυψης SiC: Πώς να επιλέξετε;

Στη βιομηχανία ημιαγωγών, το CVD SiC και το CVD TaC είναι οι δύο πιο συνηθισμένες προστατευτικές επιστρώσεις για εξαρτήματα γραφίτη. Η επιλογή εξαρτάται από συγκεκριμένες απαιτήσεις θερμοκρασίας διεργασίας.

Επίστρωση CVD SiC:Χαμηλός συντελεστής θερμικής διαστολής, καλή δομική σταθερότητα και πλεονεκτήματα κόστους σε περιβάλλοντα κάτω των 1800°C, που χρησιμοποιείται ευρέως σε σενάρια μέτριας προς υψηλή θερμοκρασία όπως επιταξικοί δίσκοι LED και επιταξικοί δίσκοι μονοκρυσταλλικού πυριτίου.

Επίστρωση CVD TaC:Υψηλότερη θερμική σταθερότητα (σημείο τήξης 3880°C έναντι ~2700°C για SiC), ισχυρότερη χημική αδράνεια, ιδιαίτερα κατάλληλη για περιβάλλοντα εξαιρετικά υψηλής θερμοκρασίας και εξαιρετικά διαβρωτικά άνω των 2000°C, όπως ανάπτυξη μονοκρυστάλλου SiC και επίταση GaN.

Με απλά λόγια:Όταν οι θερμοκρασίες διεργασίας υπερβαίνουν τους 1800°C, ειδικά όταν εμπλέκονται διαβρωτικά αέρια όπως το υδρογόνο και η αμμωνία, η επίστρωση TaC είναι η καλύτερη επιλογή.

5. Προοπτικές αγοράς και τάσεις του κλάδου

Η ταχεία επέκταση της ανάπτυξης και της επιταξίας μονοκρυστάλλου SiC ωθεί τη ζήτηση για επικαλύψεις TaC απότομα προς τα πάνω. Δύο πρόσφατες μελέτες αγοράς καταδεικνύουν μια αγορά στα πρόθυρα σημαντικής κλιμάκωσης. Η QYResearch, στην Προοπτική της Παγκόσμιας Αγοράς Επικάλυψης TaC, Αναλυτική Ανάλυση & Πρόβλεψη για το 2031, προσαρμόζει την παγκόσμια αγορά επικάλυψης καρβιδίου του τανταλίου το 2024 σε περίπου 45 εκατομμύρια δολάρια ΗΠΑ και προβλέπει ότι θα φτάσει τα 142 εκατομμύρια δολάρια μέχρι το 2031 — σύνθετος ετήσιος ρυθμός ανάπτυξης 17,9%. Τα στοιχεία της Global Info Research προσεγγίζουν το ίδιο εύρος, εκτιμώντας την αγορά του 2024 σε περίπου 47 εκατομμύρια δολάρια ΗΠΑ και προβλέποντας μια άνοδο στα 143 εκατομμύρια δολάρια μέχρι το 2031, που καταλήγει σε CAGR 17,5%. Η συνέπεια μεταξύ αυτών των προβλέψεων δίνει σιγουριά ότι η επίστρωση TaC εισέρχεται σε μια φάση σταθερής ανάπτυξης.

Όσο για το ποιος προμηθεύει αυτήν την αγορά, παραμένει αρκετά συγκεντρωμένη στην κορυφή. Οι Momentive Technologies, Tokai Carbon και Toyo Tanso μαζί αντιπροσωπεύουν περίπου το 76% των παγκόσμιων εσόδων [10]. Γεωγραφικά, η Βόρεια Αμερική ηγείται με περίπου το 45% της αγοράς, ενώ η Ασία-Ειρηνικός είναι πολύ πίσω με περίπου 41%. Ωστόσο, αυτή η περιφερειακή ισορροπία αρχίζει να αλλάζει. Οι Κινέζοι κατασκευαστές επενδύουν πολλά για να καλύψουν το χάσμα και το VeTek Semiconductor είναι ένα χαρακτηριστικό παράδειγμα: η ικανότητα επίστρωσης CVD TaC της εταιρείας επεκτείνεται τώρα σε εξαρτήματα με διάμετρο έως 750 mm, τοποθετώντας την μεταξύ των ελάχιστων εγχώριων παικτών που μπορούν να χειριστούν ανταλλακτικά σε αυτήν την κλίμακα.

Κοιτάζοντας το μέλλον, η μετάβαση σε υποστρώματα SiC 8 ιντσών θέτει υψηλότερο πήχη για ομοιομορφία θερμικού πεδίου και αξιοπιστία επίστρωσης στον εξοπλισμό παραγωγής. Αυτή η τάση από μόνη της είναι πιθανό να παγιώσει το ρόλο της επίστρωσης TaC ως στρατηγικού υλικού στην κατασκευή γκοφρετών για τα επόμενα χρόνια.

6. Τεχνολογία επίστρωσης TaC της VeTek Semiconductor

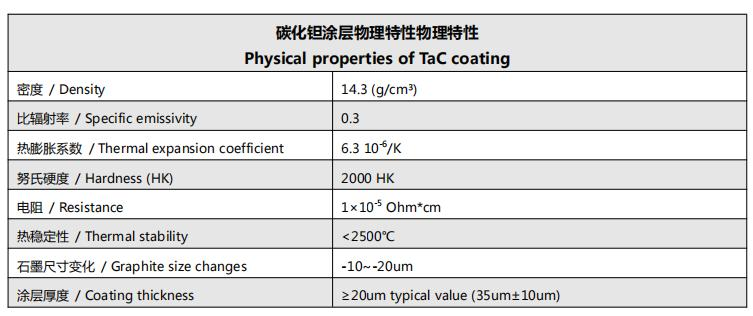

Πηγή δεδομένων: Τεχνικές προδιαγραφές προϊόντος VeTek Semiconductor

Η επίστρωση CVD TaC της VeTek διαθέτει καλή σταθερότητα θερμοκρασίας, εξαιρετικά υψηλή καθαρότητα, αντοχή στη διάβρωση H2/NH3/SiH4/Si, ισχυρή αντίσταση θερμικών κραδασμών, υψηλή πρόσφυση σε υποστρώματα γραφίτη και ομοιόμορφη κάλυψη επίστρωσης. Μπορεί να εφαρμοστεί σε εξαρτήματα πυρήνα όπως επαγωγικές θερμαντικές υποδοχές, θερμαντικά στοιχεία αντίστασης και μέρη θερμικής θωράκισης. Η εταιρεία διαθέτει προηγμένες δυνατότητες μηχανικής κατεργασίας για την κατασκευή εξαρτημάτων υποστρώματος γραφίτη, κεραμικών ή πυρίμαχων μετάλλων και παρέχει ενιαία εσωτερική επεξεργασία κεραμικών επιστρώσεων SiC ή TaC, καθώς και υπηρεσίες επίστρωσης για εξαρτήματα που παρέχονται από τον πελάτη.

7. Συμπέρασμα

Καθώς η βιομηχανία ημιαγωγών τρίτης γενιάς επιταχύνεται προς μεγαλύτερα μεγέθη (8 ιντσών), υψηλότερη πυκνότητα ισχύος και χαμηλότερο κόστος, οι απαιτήσεις για την απόδοση των υλικών στις διαδικασίες παραγωγής γίνονται όλο και πιο αυστηρές. Με το εξαιρετικά υψηλό σημείο τήξης, την εξαιρετική χημική αδράνεια και τις εξαιρετικές μηχανικές ιδιότητες, η επίστρωση CVD TaC γίνεται το «χρυσό πρότυπο» για διεργασίες ημιαγωγών υψηλής θερμοκρασίας άνω των 2000°C. Από την ανάπτυξη μονοκρυστάλλου SiC έως την επιταξία GaN, από τους θερμαντήρες MOCVD έως τους φορείς πλακιδίων, η επίστρωση TaC παρέχει μια απαραίτητη βάση υλικού για την κατασκευή ημιαγωγών.

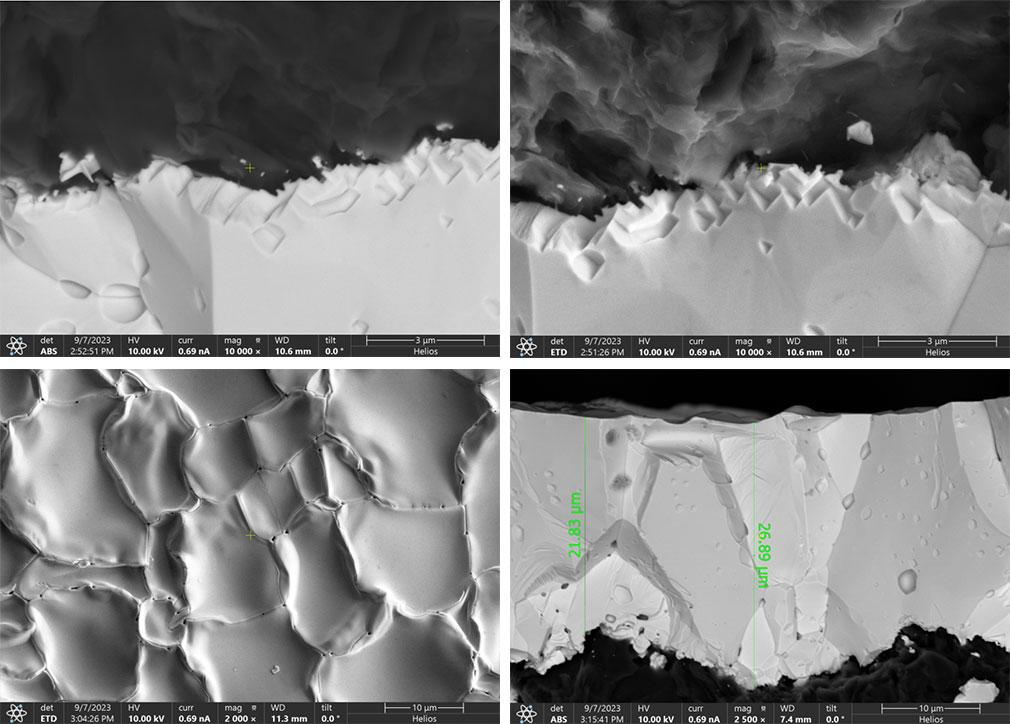

Η VeTek Semiconductor δεσμεύεται να παρέχει υψηλής ποιότητας προϊόντα επίστρωσης CVD TaC και προσαρμοσμένες λύσεις σε παγκόσμιους πελάτες μέσω συνεχών επενδύσεων Ε&Α και τεχνολογικής επανάληψης. Εάν χρειάζεστε λεπτομερή τεχνικά δεδομένα, ανάλυση διατομής SEM ή αξιολόγηση προσαρμοσμένου σχεδίου, μη διστάσετε να επικοινωνήσετε μαζί μας.

Αναφορές

[1] Sun, J., Zhang, Q., & Li, X. (2021).Πρόοδος της έρευνας για επικαλύψεις καρβιδίου του τανταλίου σε υλικά άνθρακα. Πρόοδος στην Επιστήμη των Υλικών.(Διαθέσιμο στο ScienceDirect)

[2] Kim, D. Y., et al. (2016).Εναπόθεση χημικού ατμού καρβιδίου τανταλίου από σύστημα TaCl5-C3H6-Ar-H2. Journal of the Korean Ceramic Society, 53(6), 597-603.

[3] Ma, Q., Hu, R., Liu, X., Yang, S., Lu, X., Liu, D., … Gao, P. (2026).Μελέτη για την εξέλιξη της μικροδομής και των μηχανικών ιδιοτήτων των επικαλύψεων TaC με βάση τον γραφίτη κάτω από διαφορετικές σκληρές συνθήκες. Journal of Alloys and Compounds, 1061. doi:10.1016/j.jallcom.2026.187440

[4] Fan, W., Qu, Η., Chang, S. I., et al. (2019).Έρευνα για τον αντίκτυπο της επίστρωσης TaC στον έλεγχο διεργασίας PVT και στην ποιότητα των κρυστάλλων. Κοινά ερευνητικά δεδομένα,Πανεπιστήμιο Dong-Eui, Νότια Κορέα.

[5] Meng, J., et al. (2022).Έλεγχος της ποιότητας ανάπτυξης με βελτιστοποίηση της δομής του χωνευτηρίου για ανάπτυξη μονοκρύσταλλου SiC μεγάλου μεγέθους. Journal of Crystal Growth,600, 126929. doi:10.1016/j.jcrysgro.2022.126929

[6] QYResearch. (2025).Προοπτικές της παγκόσμιας αγοράς επίστρωσης TaC, σε βάθος ανάλυση και πρόβλεψη έως το 2031.
