Γιατί η επίστρωση TaC γίνεται η προτιμώμενη επιλογή για εξαρτήματα γραφίτη ημιαγωγών

Καθώς η βιομηχανία ημιαγωγών ωθεί προς μεγαλύτερες διαμέτρους πλακιδίων, υψηλότερες θερμοκρασίες λειτουργίας και ολοένα πιο αυστηρούς προϋπολογισμούς μόλυνσης, οι απαιτήσεις που τίθενται σε εξαρτήματα γραφίτη έχουν αυξηθεί σημαντικά. Τα χωνευτήρια, οι υποδοχείς, οι θερμαντήρες, οι δακτύλιοι οδήγησης και οι θήκες σπόρων δεν αναμένεται πλέον να αντέχουν μόνο τη θερμότητα - πρέπει επίσης να διατηρούν το σχήμα τους, να καταστέλλουν την απελευθέρωση ακαθαρσιών και να επιβιώνουν σε εκτεταμένες διαδρομές σε επιθετικά αντιδραστικές ατμόσφαιρες.

Για την αντιμετώπιση αυτών των προκλήσεων, οι επικαλύψεις καρβιδίου του τανταλίου (TaC) Chemical Vapor Deposition (CVD) έχουν αναδειχθεί ως μια πολλά υποσχόμενη λύση για την προστασία των τμημάτων γραφίτη σε προηγμένες γραμμές παραγωγής ημιαγωγών. Αυτό το άρθρο εξετάζει γιατί οι επικαλύψεις TaC προσελκύουν αυξανόμενο ενδιαφέρον και πώς συμβάλλουν σε πιο σταθερές διαδικασίες, μεγαλύτερη διάρκεια ζωής εξαρτημάτων και καλύτερη συνολική απόδοση κατασκευής.

Γιατί τα εξαρτήματα γραφίτη χρειάζονται προστατευτικά στρώματα

Ο γραφίτης είναι εδώ και πολύ καιρό ένα βασικό υλικό για υλικό ημιαγωγών υψηλής θερμοκρασίας, χάρη στην καλή θερμική αγωγιμότητα, τη χαμηλή πυκνότητα και την ευκολία κατεργασίας του. Αλλά ο γυμνός γραφίτης έχει γνωστές αδυναμίες όταν εκτίθεται στις σκληρές συνθήκες μέσα στους θαλάμους επεξεργασίας:

• Επιφανειακή υποβάθμιση σε ακραίες θερμοκρασίες
• Χημική επίθεση από υδρογόνο, αμμωνία και άλλα αντιδραστικά αέρια
• Αποβολή σωματιδίων άνθρακα
• Μετανάστευση ακαθαρσιών σε αναπτυσσόμενους κρυστάλλους ή επιταξιακές μεμβράνες
• Σταδιακή μετατόπιση διαστάσεων μετά από πολλούς θερμικούς κύκλους

Αυτά τα ζητήματα γίνονται ιδιαίτερα κρίσιμα σε διαδικασίες όπως:

• Αύξηση χύδην SiC μέσω PVT
• SiC επιταξία
• GaN MOCVD
• Ανάπτυξη κρυστάλλων AlN
• Ρυθμίσεις θερμικών πεδίων υψηλής θερμοκρασίας

Με τη συρρίκνωση της γεωμετρίας της συσκευής και τη σύσφιξη των απαιτήσεων απόδοσης, ακόμη και η μικρή μόλυνση ή η ελαφρά φθορά των εξαρτημάτων γραφίτη μπορεί να επηρεάσει άμεσα τις αποδόσεις των πλακιδίων και την αξιοπιστία της τελικής συσκευής.

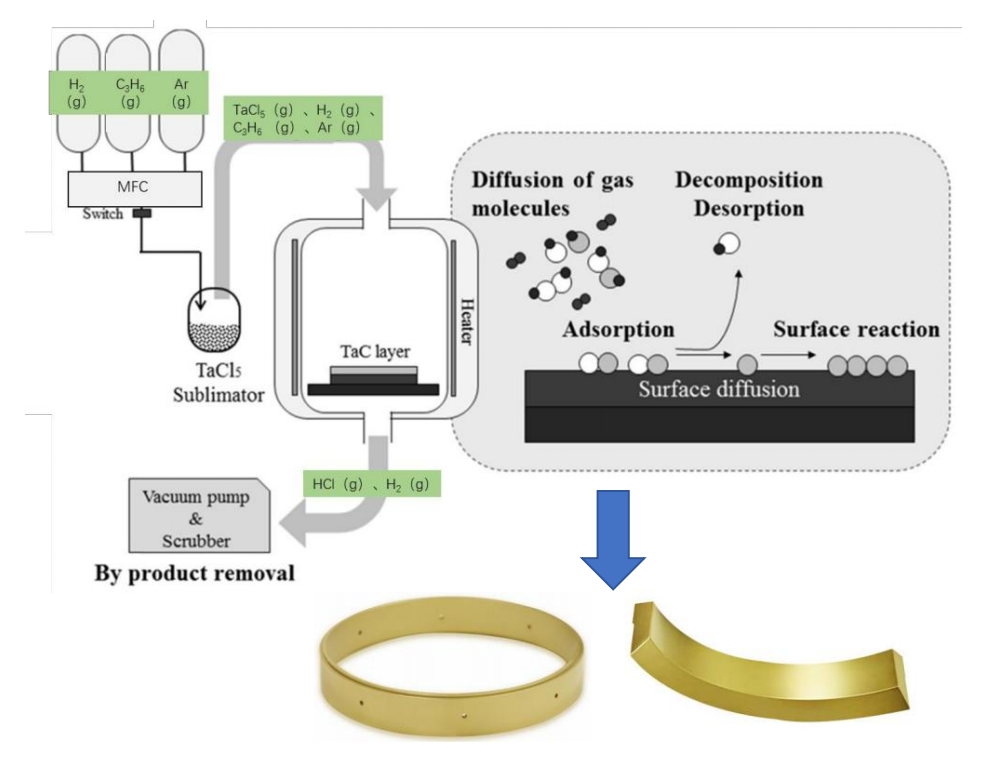

Τι ακριβώς είναι η επίστρωση TaC;

Το καρβίδιο του τανταλίου (TaC) είναι ένα εξαιρετικά πυρίμαχο κεραμικό με σημείο τήξης περίπου 3.880°C—ένα από τα υψηλότερα γνωστά. Συνδυάζει την αξιοσημείωτη θερμική σταθερότητα με την εξαιρετική χημική αδράνεια, καθιστώντας το φυσικό υποψήφιο για θωράκιση επιφανειών γραφίτη που βλέπουν επιθετικά περιβάλλοντα ημιαγωγών.

Αντί να αντικαταστήσει πλήρως τον γραφίτη, το TaC εφαρμόζεται ως πυκνό, λεπτό στρώμα μέσω CVD. Αυτό σας δίνει το καλύτερο και από τους δύο κόσμους:

• Ο γραφίτης παρέχει τη θερμική αγωγιμότητα, τη χαμηλή μάζα και τη μηχανική υποστήριξη.
• Το στρώμα TaC δρα ως ισχυρό φράγμα κατά της χημικής διάβρωσης και της εξάτμισης ακαθαρσιών.

Το καθαρό αποτέλεσμα είναι ένα συστατικό που μπορεί να αντέξει κάτω από συνθήκες που θα αποικοδομούσαν γρήγορα τον απλό γραφίτη.

Βασικά πλεονεκτήματα της επίστρωσης CVD TaC

(1) Εξαιρετική στιβαρότητα σε υψηλές θερμοκρασίες

Πολλές διεργασίες ημιαγωγών εκτελούνται μεταξύ 1.500°C και πολύ πάνω από 2.500°C—θερμοκρασίες που ωθούν τα περισσότερα υλικά στα όριά τους. Το TaC διατηρεί τη δομική του ακεραιότητα σε αυτό το εύρος και μονώνει αποτελεσματικά τον υποκείμενο γραφίτη από θερμική αποικοδόμηση σε πολλούς κύκλους παραγωγής.

(2) Ανώτερη χημική αντοχή

Ένα από τα ξεχωριστά χαρακτηριστικά του TaC είναι η ικανότητά του να αντέχει τα διαβρωτικά είδη αερίων που κατατρώγουν άλλες επικαλύψεις. Στην πράξη, παρουσιάζει αξιοσημείωτα καλύτερη αντοχή από τα συμβατικά προστατευτικά στρώματα όταν εκτίθεται σε:

• Υδρογόνο (H2)
• Αμμωνία (NH3)
• Ατμός πυριτίου
• Αντιδραστικοί ατμοί μετάλλων

Αυτή η βελτιωμένη χημική αντοχή μεταφράζεται άμεσα σε λιγότερες αντικαταστάσεις εξαρτημάτων και πιο προβλέψιμες σειρές παραγωγής.

(3) Χαμηλότερος κίνδυνος μόλυνσης

Καθώς οι στόχοι ποιότητας κρυστάλλου και πυκνότητας ελαττωμάτων γίνονται πιο αυστηροί, η διατήρηση του περιβάλλοντος της διαδικασίας καθαρό είναι πρωταρχικής σημασίας. Μια καλά αποτιθέμενη επίστρωση TaC σχηματίζει ένα σχεδόν αδιαπέραστο φράγμα που βοηθά στη μείωση:

• Απελευθέρωση άνθρακα από το σώμα γραφίτη
• Διάχυση μεταλλικών ακαθαρσιών
• Απολέπιση σωματιδίων
• Τραχύτητα επιφάνειας με την πάροδο του χρόνου

Οι καθαρότερες συνθήκες υποστηρίζουν κρυστάλλους υψηλότερης ποιότητας και καλύτερη επαναληψιμότητα.

(4) Εκτεταμένη διάρκεια ζωής

Η αντικατάσταση εξαρτημάτων θερμικού πεδίου είναι δαπανηρή—όχι μόνο σε υλικά, αλλά σε χρόνο διακοπής λειτουργίας και σε προσπάθειες επαναπροσδιορισμού. Επειδή η επίστρωση TaC επιβραδύνει τη διάβρωση της επιφάνειας και τη φθορά τόσο αποτελεσματικά, πολλά επικαλυμμένα εξαρτήματα γραφίτη διαρκούν σημαντικά περισσότερο από τα αντίστοιχα μη επικαλυμμένα. Αυτό σημαίνει λιγότερες διακοπές και χαμηλότερο συνολικό κόστος λειτουργίας.

(5) Ισχυρή πρόσφυση στο υπόστρωμα

Οι σύγχρονες διαδικασίες CVD αποθέτουν άτομο TaC στην επιφάνεια του γραφίτη, αποδίδοντας εξαιρετική διεπιφανειακή σύνδεση. Σε αντίθεση με τις μηχανικές ή τις επιστρώσεις με ψεκασμό, το CVD σας δίνει:

• Μια πυκνή μικροδομή χωρίς πόρους
• Ομοιόμορφο πάχος ακόμα και σε περίπλοκα σχήματα
• Αξιόπιστη πρόσφυση που αντέχει σε επαναλαμβανόμενο θερμικό κύκλο
• Καλή κάλυψη γωνιών και εσοχών

Αυτή η στιβαρότητα είναι κρίσιμη για περιβάλλοντα παραγωγής όπου η συνέπεια είναι αδιαπραγμάτευτη.

Τυπικές χρήσεις εξαρτημάτων γραφίτη με επικάλυψη TaC

Καθώς η τεχνολογία ωριμάζει, τα εξαρτήματα με επίστρωση TaC βρίσκουν το δρόμο τους σε όλο και περισσότερες εφαρμογές ημιαγωγών. Τα κοινά παραδείγματα περιλαμβάνουν:

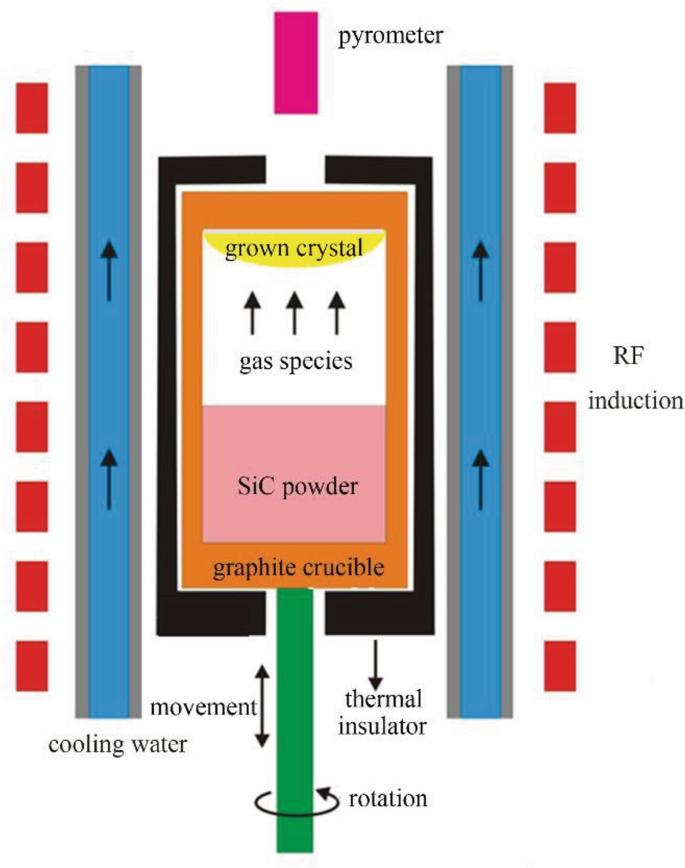

SiC Crystal Growth (PVT)

Τα επικαλυμμένα με TaC χωνευτήρια, οι υποδοχές σπόρων, οι οδηγοί δακτύλιοι και οι δακτύλιοι χωνευτηρίου χρησιμοποιούνται πλέον ευρέως για τη μείωση των ακαθαρσιών στο εσωτερικό του θαλάμου ανάπτυξης ενώ παρατείνεται η διάρκεια ζωής του υλικού θερμής ζώνης.

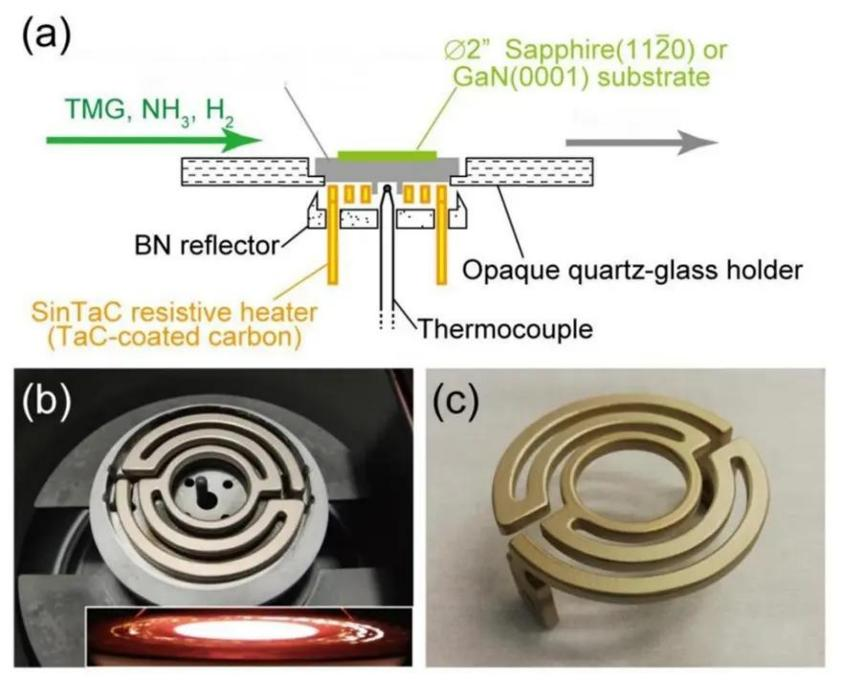

Συστήματα GaN MOCVD

Οι θερμαντήρες γραφίτη με επίστρωση TaC παρέχουν σταθερή θερμική απόδοση και αντιστέκονται στη διάβρωση από αμμωνία και υδρογόνο κατά τη διάρκεια της επιταξίας GaN, συμβάλλοντας στη διατήρηση ομοιόμορφων προφίλ θερμοκρασίας σε μεγάλες εκστρατείες.

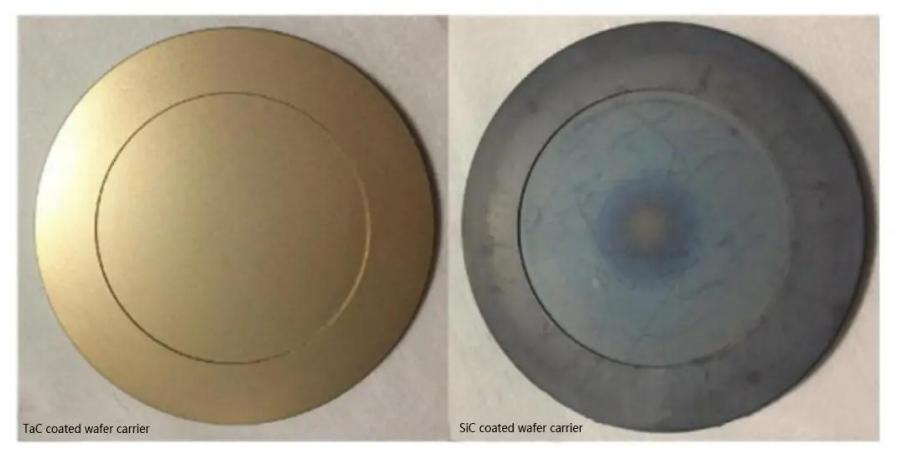

Επιταξικοί υποδοχείς (φορείς γκοφρέτας)

Οι υποδοχείς βλέπουν επαναλαμβανόμενα θερμικά σοκ και έκθεση σε διαβρωτικά αέρια. Μια επίστρωση TaC τους δίνει πολύ καλύτερες πιθανότητες να επιβιώσουν σε πολλές διαδρομές χωρίς επιφανειακή φθορά.

Άλλος εξοπλισμός ημιαγωγών υψηλής θερμοκρασίας

Οι πρόσθετες χρήσεις περιλαμβάνουν ανάπτυξη κρυστάλλων AlN, επιταξία πυριτίου, γενικά στοιχεία θερμικού πεδίου, ακόμη και μερικά προηγμένα εργαλεία επεξεργασίας κεραμικών.

Γιατί έχει σημασία η μέθοδος CVD

Δεν δημιουργούνται όλες οι επικαλύψεις TaC ίσες. Μεταξύ των διαφόρων τεχνικών εναπόθεσης, το CVD θεωρείται ευρέως το χρυσό πρότυπο για εργασίες ημιαγωγών, επειδή παρέχει:

• Πολύ υψηλή πυκνότητα και χαμηλό πορώδες
• Εξαιρετική καθαρότητα (κρίσιμης σημασίας για διαδικασίες ευαίσθητες στη μόλυνση)
• Ακριβής, επαναλαμβανόμενος έλεγχος πάχους
• Ομοιόμορφη κάλυψη σε σύνθετες γεωμετρίες τμημάτων
• Ανθεκτική συγκόλληση στο υπόστρωμα γραφίτη

Για εφαρμογές όπου η συνέπεια και η αξιοπιστία είναι το παν, το CVD ξεχωρίζει ως η ξεκάθαρη επιλογή.

Κοιτάζοντας μπροστά: Ο ρόλος του γραφίτη με επικάλυψη TaC

Με τη βιομηχανία να στρέφεται προς:

• Γκοφρέτες SiC 8 ιντσών
• Συσκευές GaN υψηλότερης ισχύος
• Πιο προηγμένοι σύνθετοι ημιαγωγοί
• Μεγαλύτερες εκστρατείες παραγωγής
• Αυστηρότερες απαιτήσεις καθαριότητας

Τα συστατικά γραφίτη θα αντιμετωπίσουν μόνο μεγαλύτερη πίεση. Η επίστρωση TaC κινείται πέρα ​​από ένα μόνο προστατευτικό στρώμα - θεωρείται όλο και περισσότερο ως βασικός παράγοντας για την κατασκευή επόμενης γενιάς. Οι εταιρείες που ασχολούνται σοβαρά με την αύξηση των αποδόσεων, τη μεγιστοποίηση του χρόνου λειτουργίας του εργαλείου και την παράταση της διάρκειας ζωής τους, εξετάζουν ήδη τον γραφίτη με επίστρωση TaC ως στρατηγικό μέρος της μακροπρόθεσμης βελτιστοποίησης της διαδικασίας.

Σύναψη

Η αυξανόμενη υιοθέτηση των επικαλύψεων TaC αντικατοπτρίζει μια απλή πραγματικότητα: η βιομηχανία ημιαγωγών χρειάζεται υλικά που μπορούν να συμβαδίσουν με τις ολοένα και πιο απαιτητικές συνθήκες. Συνδυάζοντας τα θερμικά πλεονεκτήματα του γραφίτη με τη χημική ανθεκτικότητα του καρβιδίου του τανταλίου, τα επικαλυμμένα με CVD-TaC εξαρτήματα προσφέρουν μια πρακτική διαδρομή για μειωμένη μόλυνση, μεγαλύτερη διάρκεια ζωής εξαρτημάτων και πιο σταθερές σειρές παραγωγής. Καθώς οι τεχνολογίες ανάπτυξης κρυστάλλων και επιταξίας συνεχίζουν να προχωρούν, οι επικαλύψεις TaC είναι έτοιμες να διαδραματίσουν ακόμη μεγαλύτερο ρόλο σε ένα ευρύ φάσμα σταδίων κατασκευής ημιαγωγών.

Συχνές Ερωτήσεις

1. Είναι η επίστρωση TaC καλύτερη από τον απλό γραφίτη;

Για τις περισσότερες διεργασίες ημιαγωγών υψηλής θερμοκρασίας, ναι, η επίστρωση TaC παρέχει σημαντικά καλύτερη προστασία από τη διάβρωση, τη μόλυνση και τη μηχανική φθορά, η οποία συνήθως μεταφράζεται σε πολύ μεγαλύτερη διάρκεια ζωής.

2. Ποιες βιομηχανίες χρησιμοποιούν γραφίτη με επικάλυψη TaC;

Κυρίως κατασκευή ημιαγωγών, συμπεριλαμβανομένης της ανάπτυξης κρυστάλλων SiC, GaN MOCVD, επιταξίας πυριτίου και προηγμένων συστημάτων θερμικού πεδίου.

3. Γιατί προτιμάται η CVD για την εφαρμογή TaC;

Το CVD παράγει πυκνά στρώματα υψηλής καθαρότητας με εξαιρετική πρόσφυση και ομοιομορφία πάχους—ό,τι ακριβώς απαιτούν οι απαιτητικές εφαρμογές ημιαγωγών.

4. Ποιοι τύποι εξαρτημάτων γραφίτη μπορούν να επικαλυφθούν με TaC;

Τυπικοί υποψήφιοι περιλαμβάνουν χωνευτήρια, υποδοχείς, υποδοχές σπόρων, δακτυλίους οδήγησης, θερμαντήρες, δίσκους και άλλα μέρη γραφίτη που εκτίθενται σε υψηλές θερμοκρασίες και αντιδραστικά αέρια.
