Πώς η επίστρωση TaC ενισχύει την ανάπτυξη κρυστάλλων SiC σε εφαρμογές PVT

Πώς η επίστρωση TaC ενισχύει την ανάπτυξη κρυστάλλων SiC σε εφαρμογές PVT

Το καρβίδιο του πυριτίου (SiC) στηρίζει πλέον μεγάλο μέρος της προόδου που παρατηρείται στους κινητήρες ηλεκτρικών οχημάτων, στους μετατροπείς ανανεώσιμων πηγών ενέργειας και στις μονάδες ισχύος υψηλής συχνότητας. Τα οικονομικά της κατασκευής και η απόδοση της συσκευής εξαρτώνται από τη μεγέθυνση των διαστάσεων των κρυστάλλων SiC, την ενίσχυση των αποδόσεων των παρτίδων και την καταστολή των πληθυσμών ελαττωμάτων. Η εκπλήρωση αυτών των στόχων απαιτεί περισσότερα από λεπτοµερείς συνταγές διαδικασίας. Η ακεραιότητα και η μακροζωία των υλικών θερμικού πεδίου καθίστανται εξίσου καθοριστικές, ειδικά δεδομένων των επιθετικών συνθηκών μέσα στους κλιβάνους Physical Vapor Transport (PVT).

Μεταξύ των επιλογών επιφανειακής μηχανικής για εξαρτήματα γραφίτη, η εναπόθεση χημικών ατμών (CVD) καρβιδίου του τανταλίου (TaC) έχει αποκτήσει μετρήσιμη έλξη. Αυτή η επίστρωση δεν θωρακίζει απλώς το υπόστρωμα. τροποποιεί ενεργά τη χημεία της επιφάνειας και τη θερμική απόκριση των εξαρτημάτων που έχουν την πιο σκληρή εξυπηρέτηση.

Τι κάνει η επίστρωση TaC μέσα σε έναν φούρνο PVT;

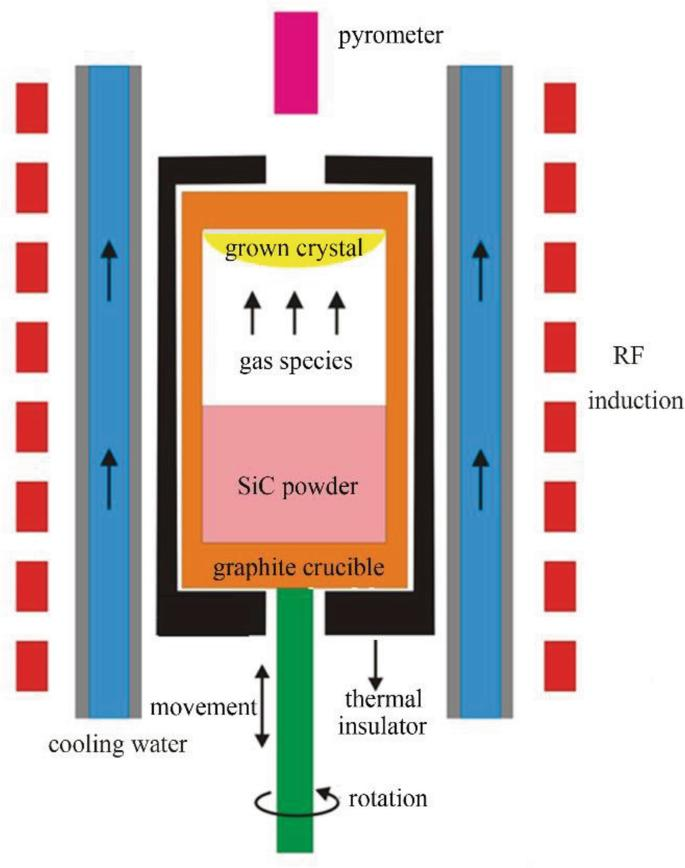

Η ανάπτυξη PVT προχωρά με την εξάχνωση της πρώτης ύλης SiC πάνω από τους 2.000°C. Τα προκύπτοντα είδη ατμών ταξιδεύουν προς έναν ψυχρότερο κρύσταλλο σπόρων, όπου η συμπύκνωση και η ανακρυστάλλωση σταδιακά χτίζουν το λίπος. Ένα μόνο τρέξιμο μπορεί να διαρκέσει εκατοντάδες ώρες. Κατά τη διάρκεια αυτού του διαστήματος, κάθε επιφάνεια γραφίτη - τοιχώματα χωνευτηρίου, στήριγμα σπόρων, δακτύλιοι οδήγησης - αντιμετωπίζει σταθερούς ατμούς πλούσιους σε πυρίτιο, ακραίες θερμικές κλίσεις και μηχανική καταπόνηση από ασυμφωνίες θερμικής διαστολής.

Χωρίς προστατευτικά στρώματα, ο γραφίτης υφίσταται δύο παράλληλες διαδρομές αποικοδόμησης. Το ένα είναι φυσικό: η επιφανειακή διάβρωση απελευθερώνει λεπτά σωματίδια άνθρακα στο ρεύμα ατμών. Το άλλο είναι χημικό: ο ατμός του πυριτίου αντιδρά με τον γραφίτη για να σχηματίσει πτητικό SiC ή άλλα ενδιάμεσα είδη, λεπτύνοντας προοδευτικά το τοίχωμα του συστατικού. Και οι δύο οδοί εισάγουν συστάδες άνθρακα ή ίχνη μεταλλικών ακαθαρσιών στον αναπτυσσόμενο κρύσταλλο και αμφότερες μειώνουν τη διάρκεια ζωής των ακριβών επίπλων φούρνου.

Η επίστρωση CVD TaC διακόπτει αυτούς τους μηχανισμούς. Το στρώμα επικάλυψης είναι στοιχειομετρικά ελεγχόμενο, χωρίς τρύπες και προσκολλάται στο υπόστρωμα γραφίτη. Παρουσιάζει μια χημικά αδρανή όψη στους ατμούς υψηλής θερμοκρασίας, έτσι ο υποκείμενος γραφίτης δεν έρχεται ποτέ απευθείας σε επαφή με το αντιδραστικό περιβάλλον. Αυτός ο διαχωρισμός αλλάζει θεμελιωδώς την τροχιά μόλυνσης.

Παρατηρήθηκαν βελτιώσεις στην ποιότητα των κρυστάλλων

Οι καλλιεργητές κρυστάλλων συχνά αναφέρουν ότι τα επικαλυμμένα με TaC συστατικά συσχετίζονται με χαμηλότερους αριθμούς εγκλεισμάτων άνθρακα και απολήξεις μικροσωλήνων. Η εξήγηση έγκειται στην ικανότητα της επίστρωσης να διατηρεί σταθερή κατάσταση επιφάνειας σε πολλαπλές διαδρομές. Ο μη επικαλυμμένος γραφίτης αλλάζει με την πάροδο του χρόνου—το πορώδες του αυξάνεται, η εκπομπή του μετατοπίζεται και η τοπική κατανομή θερμοκρασίας μετατοπίζεται. Αυτές οι σταδιακές αλλαγές διαταράσσουν τη συμμετρία του θερμικού πεδίου που είναι απαραίτητη για την ομοιόμορφη ακτινωτή ανάπτυξη.

Ένα σταθερό θερμικό πεδίο, αντίθετα, διατηρεί τις αξονικές και ακτινικές διαβαθμίσεις θερμοκρασίας που απαιτούνται για την ελεγχόμενη ανάπτυξη σταδιακής ροής στην επιφάνεια του σπόρου. Με την επίστρωση TaC, το εσωτερικό του χωνευτηρίου διατηρεί την αρχική του γεωμετρία και τη θερμική εκπομπή σε περισσότερους κύκλους ανάπτυξης. Το αποτέλεσμα είναι μια πιο αυστηρή κατανομή των μετρήσεων ποιότητας κρυστάλλων από εκτέλεση σε εκτέλεση, η οποία αυξάνει άμεσα το κλάσμα των χρησιμοποιήσιμων γκοφρετών ανά boule.

Εκτεταμένη διάρκεια ζωής εξαρτημάτων και λειτουργικό κόστος

Η οικονομική περίπτωση για την επίστρωση TaC βασίζεται συχνά στην παράταση διάρκειας ζωής. Τα εξαρτήματα γραφίτη σε μη επικαλυμμένη μορφή μπορεί να χρειάζονται αντικατάσταση μετά από 10–20 διαδρομές ανάπτυξης, ανάλογα με το συγκεκριμένο προφίλ θερμοκρασίας και τη διάρκεια λειτουργίας. Τα ισοδύναμα με επίστρωση TaC, σε τεκμηριωμένες λειτουργίες κλιβάνου, επιτυγχάνουν συνήθως 2-3 φορές μεγαλύτερη διάρκεια ζωής πριν εμφανίσουν μετρήσιμη απώλεια βάρους ή τραχύτητα της επιφάνειας.

Αυτή η ανθεκτικότητα πηγάζει από το υψηλό σημείο τήξης της επίστρωσης (που υπερβαίνει τους 3.800°C) και τον χαμηλό συντελεστή διάχυσης τόσο για τον άνθρακα όσο και για το πυρίτιο. Ακόμη και στους 2.200°C, η διάχυση στη διεπαφή επίστρωσης-υποστρώματος παραμένει αμελητέα. Η επίστρωση δεν χύνεται, δεν ξεφλουδίζει ή δεν αποκολλάται κάτω από θερμική ανακύκλωση, υπό την προϋπόθεση ότι οι παράμετροι εναπόθεσης CVD έχουν βελτιστοποιηθεί σωστά. Τα μεγαλύτερα διαστήματα μεταξύ των αντικαταστάσεων εξαρτημάτων μεταφράζονται σε λιγότερους κύκλους ψύξης-θέρμανσης του κλιβάνου, λιγότερη εργασία για αποκοπή και επανασυναρμολόγηση και χαμηλότερη κατανάλωση αποθέματος γραφίτη υψηλής καθαρότητας.

Προδιαγραφές καθαρότητας που έχουν σημασία για ημιαγωγούς

Για SiC ποιότητας συσκευής, οι μεταλλικές ακαθαρσίες σε επίπεδα μερών ανά εκατομμύριο μπορούν να υποβαθμίσουν τη διάρκεια ζωής του φορέα και την τάση διάσπασης. Η ίδια η επίστρωση πρέπει επομένως να είναι συμβατή με ημιαγωγούς. Το CVD TaC που επεξεργάζεται από πρόδρομες ουσίες υψηλής καθαρότητας επιτυγχάνει τεκμηριωμένη καθαρότητα 99,999841%. Αυτός ο αριθμός δεν είναι τυχαίος: αντικατοπτρίζει τον εκούσιο έλεγχο του καθαρισμού των πρόδρομων αερίων, την καθαριότητα του αντιδραστήρα και τον χειρισμό μετά την εναπόθεση. Σε αυτό το επίπεδο καθαρότητας, κάθε μεταλλικό είδος που μπορεί να διαχέεται από την επικάλυψη στη φάση ατμού παραμένει κάτω από τα όρια αναλυτικής ανίχνευσης για τυπικές διάρκειες ανάπτυξης.

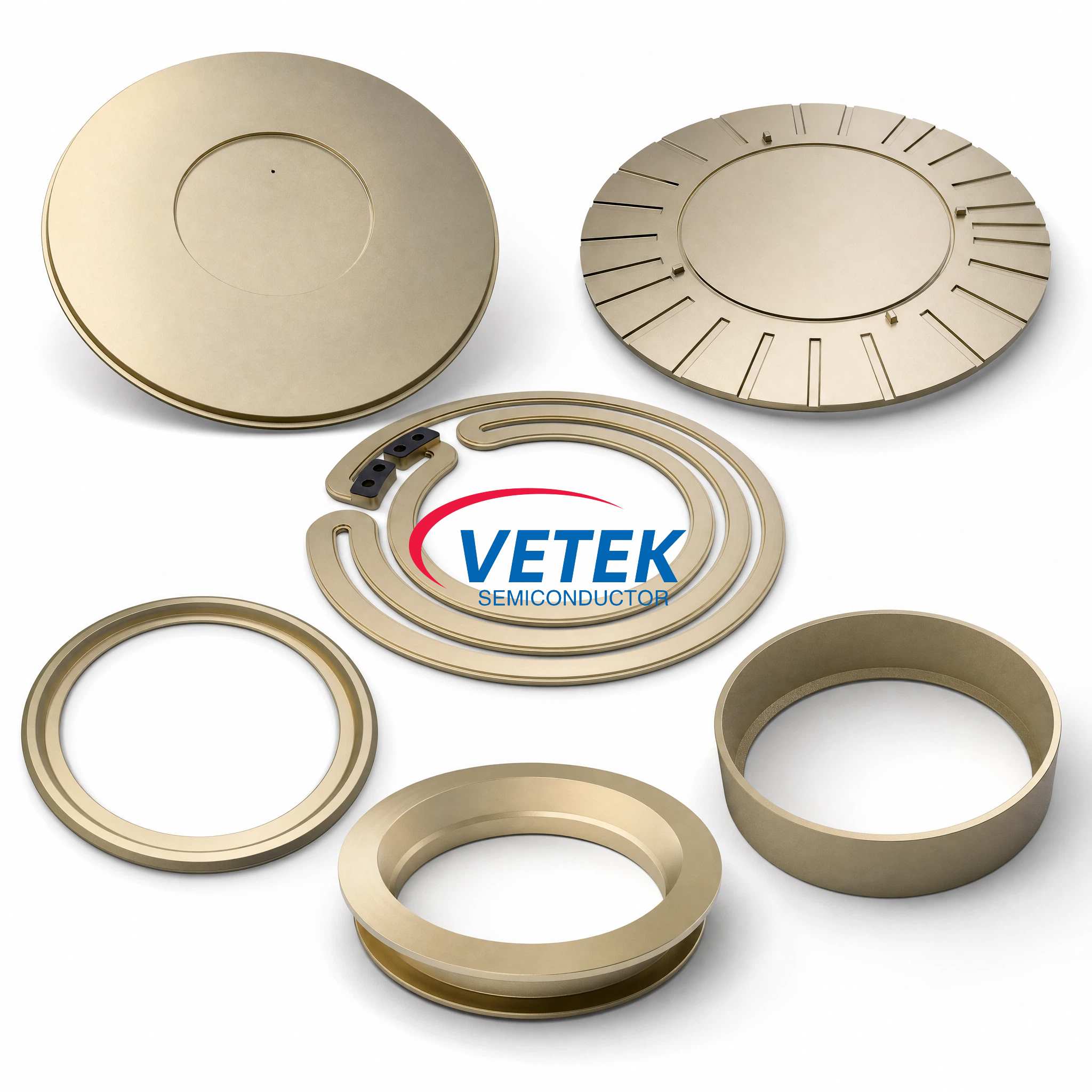

Κοινώς επικαλυμμένα μέρη γραφίτη

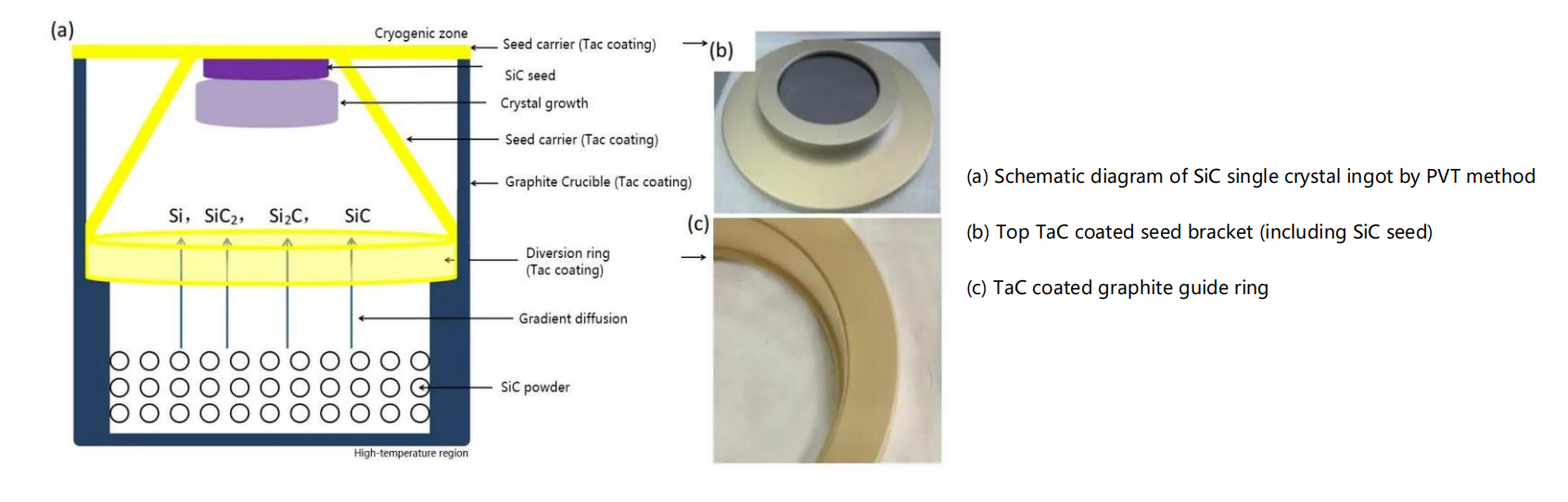

Τα θερμικά πεδία PVT περιλαμβάνουν συνήθως πέντε έως οκτώ διαφορετικά στοιχεία γραφίτη που μπορούν να επωφεληθούν από την εφαρμογή TaC:

Χωνευτήρια, τα οποία περιέχουν τη σκόνη πηγής SiC και διατηρούν τις υψηλότερες θερμοκρασίες.

Υποδοχές σπόρων, που τοποθετούν τον κρύσταλλο των σπόρων και απαιτούν ακριβή θερμική επαφή.

Δακτύλιοι οδηγοί, οι οποίοι διαμορφώνουν τη διαδρομή ροής ατμού προς τον σπόρο.

Δακτύλιοι χωνευτηρίου και διαχωριστικά, που ορίζουν το χάσμα μεταξύ πηγής και σπόρου.

Πρόσθετες μονωτικές ασπίδες ή στύλοι στήριξης σε ορισμένα σχέδια κλιβάνων.

Η επίστρωση όλων ή των περισσότερων από αυτά τα μέρη δημιουργεί μια σταθερή κατάσταση επιφάνειας σε όλη την καυτή ζώνη, αντί να έχει μικτές επικαλυμμένες και μη επικαλυμμένες επιφάνειες που θα μπορούσαν να δημιουργήσουν τοπικές θερμικές ή χημικές ασυμμετρίες.

Γιατί CVD αντί για άλλες μεθόδους εναπόθεσης;

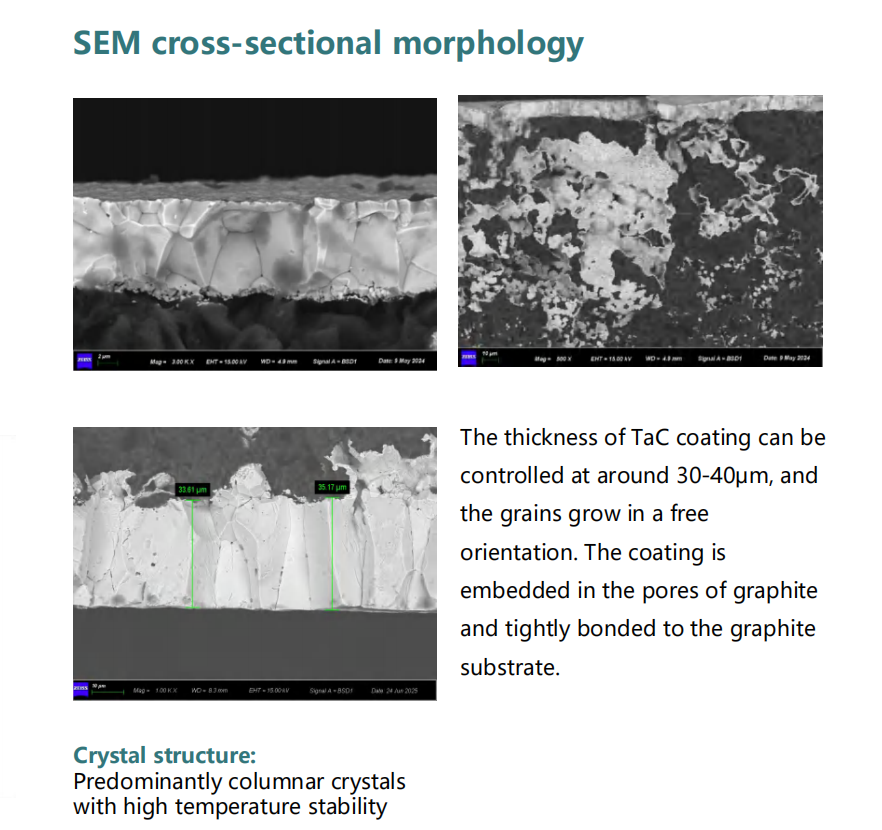

Δεν λειτουργούν όλες οι επικαλύψεις TaC με τον ίδιο τρόπο. Οι οδοί ψεκασμού πλάσματος ή τσιμεντοποίησης συσκευασίας παράγουν παχύτερες στρώσεις αλλά με υψηλότερο πορώδες, φτωχότερη πρόσφυση και μεγαλύτερο κίνδυνο θραύσης υπό θερμικό σοκ. Η CVD διακρίνεται με την ανάπτυξη της επικάλυψης άτομο προς άτομο από πρόδρομες ουσίες της φάσης ατμού. Αυτό αποδίδει πλήρως πυκνές μικροδομές με μεγέθη κόκκων της τάξης των λίγων μικρομέτρων και ομοιομορφία πάχους εντός ±5 μm σε εξαρτήματα μεγάλης επιφάνειας.

Το τυπικό πάχος CVD TaC καθορίζεται στα 30 ± 5 μm για τα περισσότερα χωνευτήρια και υποδοχές PVT. Για φούρνους με εκτεταμένους κύκλους ή υψηλότερες θερμοκρασίες αιχμής, μπορεί να εφαρμοστεί προσαρμοσμένο πάχος έως 40 μm. Οι παχύτερες επικαλύψεις αυξάνουν το μήκος του φραγμού διάχυσης, αλλά απαιτούν προσεκτική αντιστοίχιση με τον συντελεστή θερμικής διαστολής του υποστρώματος γραφίτη για να αποφευχθεί η διεπιφανειακή πίεση - ένας παράγοντας που χαρακτηρίζεται καλά στο σχεδιασμό της διαδικασίας CVD.

Πρακτικές θεωρήσεις για την υιοθεσία

Οι εγκαταστάσεις που μεταβαίνουν από μη επικαλυμμένα σε εξαρτήματα με επικάλυψη TaC θα πρέπει να προβλέπουν προσαρμογές στον έλεγχο θερμοκρασίας. Η επίστρωση μεταβάλλει την ικανότητα εκπομπής της επιφάνειας, η οποία μπορεί να μετατοπίσει τις ενδείξεις του πυρόμετρου ή τη βαθμονόμηση ισχύος προς θερμοκρασία κατά 20–50°C. Αυτή η μετατόπιση είναι προβλέψιμη και επαναλαμβανόμενη, επομένως μια σύντομη διαδρομή βαθμονόμησης αρκεί για να αποκατασταθούν τα σωστά θερμικά σημεία ρύθμισης. Μετά από αυτήν την αρχική αντιστάθμιση, το επικαλυμμένο σύστημα συμπεριφέρεται πιο σταθερά σε όλες τις διαδρομές από το μη επικαλυμμένο αντίστοιχό του, μειώνοντας την ανάγκη για συντονισμό ανά εκτέλεση.

Σύναψη

Η παραγωγή SiC που βασίζεται σε PVT δημιουργεί εξαιρετικές απαιτήσεις σε εξαρτήματα θερμικού πεδίου γραφίτη. Η επίστρωση CVD TaC αντιμετωπίζει αυτές τις απαιτήσεις μέσω τεσσάρων διασυνδεδεμένων επιδράσεων: καταστέλλει την απελευθέρωση σωματιδίων άνθρακα, εμποδίζει την επίθεση πυριτίου στο υπόστρωμα, διατηρεί τη συμμετρία θερμικού πεδίου σε εκτεταμένες ακολουθίες λειτουργίας και παρατείνει τα διαστήματα αντικατάστασης εξαρτημάτων. Αυτά τα αποτελέσματα βελτιώνουν συλλογικά την καθαρότητα των κρυστάλλων, αυξάνουν τη χρησιμοποιήσιμη απόδοση ανά boule και μειώνουν τη συνεισφορά στο κόστος ανά γκοφρέτα από αναλώσιμα εξαρτήματα. Καθώς τα μεγέθη πλακιδίων SiC κινούνται προς τα 200 mm και οι απαιτήσεις πυκνότητας ελαττωμάτων γίνονται πιο αυστηρές, η υιοθέτηση τεχνικών επιστρώσεων όπως το TaC είναι πιθανό να επεκταθεί από μια επιλογή σε μια βασική προδιαγραφή σε προηγμένες γραμμές παραγωγής.
