Το αόρατο σημείο συμφόρησης στην ανάπτυξη του SiC: Γιατί η πρώτη ύλη 7N χύμα CVD SiC αντικαθιστά την παραδοσιακή σκόνη

Στον κόσμο των ημιαγωγών από καρβίδιο του πυριτίου (SiC), το μεγαλύτερο μέρος του προβολέα λάμπει σε επιταξιακούς αντιδραστήρες 8 ιντσών ή στις περιπλοκές του γυαλίσματος γκοφρέτας. Ωστόσο, εάν ανιχνεύσουμε την αλυσίδα εφοδιασμού από την αρχή -μέσα στον κλίβανο μεταφοράς φυσικών ατμών (PVT)- μια θεμελιώδης «επανάσταση υλικού» συντελείται αθόρυβα.

Για χρόνια, η συντιθέμενη σκόνη SiC ήταν η κινητήρια δύναμη της βιομηχανίας. Καθώς όμως η ζήτηση για υψηλές αποδόσεις και παχύτερες κρυσταλλικές βούλες γίνεται σχεδόν εμμονική, οι φυσικοί περιορισμοί της παραδοσιακής σκόνης φτάνουν σε οριακό σημείο. Αυτός είναι ο λόγοςΠρώτες ύλες 7Ν χύμα CVD SiCέχει περάσει από την περιφέρεια στο επίκεντρο των τεχνικών συζητήσεων.

Τι σημαίνει στην πραγματικότητα ένα επιπλέον δύο «εννιά»;
Στα υλικά ημιαγωγών, το άλμα από το 5N (99,999%) στο 7N (99,99999%) μπορεί να μοιάζει με μια μικρή στατιστική αλλαγή, αλλά σε ατομικό επίπεδο, αλλάζει εντελώς το παιχνίδι.

Οι παραδοσιακές σκόνες συχνά παλεύουν με ίχνη μεταλλικών ακαθαρσιών που εισάγονται κατά τη σύνθεση. Αντίθετα, το χύμα υλικό που παράγεται μέσω χημικής εναπόθεσης ατμών (CVD) μπορεί να μειώσει τις συγκεντρώσεις ακαθαρσιών στο επίπεδο των μερών ανά δισεκατομμύριο (ppb). Για όσους καλλιεργούν ημιμονωτικούς κρυστάλλους υψηλής καθαρότητας (HPSI), αυτό το επίπεδο καθαρότητας δεν είναι απλώς μια μέτρηση ματαιοδοξίας - είναι μια αναγκαιότητα. Η εξαιρετικά χαμηλή περιεκτικότητα σε άζωτο (Ν) είναι ο πρωταρχικός παράγοντας που υπαγορεύει εάν ένα υπόστρωμα μπορεί να διατηρήσει την υψηλή ειδική αντίσταση που απαιτείται για απαιτητικές εφαρμογές ραδιοσυχνοτήτων.

Επίλυση ρύπανσης "ανθρακόσκονης": Μια φυσική διόρθωση για ελαττώματα κρυστάλλων

Όποιος έχει περάσει χρόνο γύρω από έναν κλίβανο ανάπτυξης κρυστάλλων γνωρίζει ότι τα "ενσωματώματα άνθρακα" είναι ο απόλυτος εφιάλτης.

Όταν χρησιμοποιείται σκόνη ως πηγή, θερμοκρασίες που υπερβαίνουν τους 2000°C συχνά προκαλούν γραφιτισμό ή κατάρρευση των λεπτών σωματιδίων. Αυτά τα μικροσκοπικά, μη αγκυρωμένα σωματίδια «σκόνης άνθρακα» μπορούν να μεταφερθούν με ρεύματα αερίου και να προσγειωθούν απευθείας στη διεπιφάνεια ανάπτυξης κρυστάλλων, δημιουργώντας εξαρθρώσεις ή εγκλείσματα που διαλύουν αποτελεσματικά ολόκληρη την γκοφρέτα.

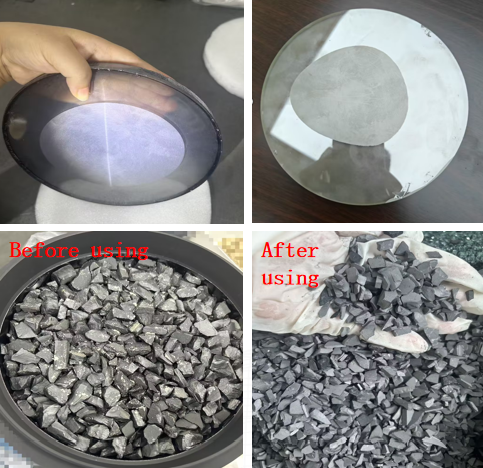

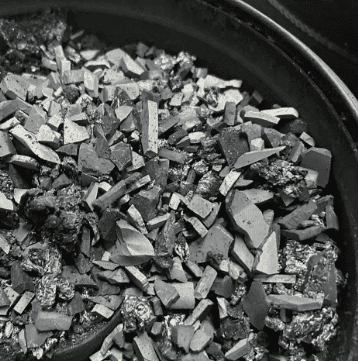

Το χύμα υλικό CVD-SiC λειτουργεί διαφορετικά. Η πυκνότητά του είναι σχεδόν θεωρητική, που σημαίνει ότι συμπεριφέρεται περισσότερο σαν πάγος που λιώνει παρά σαν σωρός άμμου. Εξαχνώνεται ομοιόμορφα από την επιφάνεια, αποκόπτοντας φυσικά την πηγή της σκόνης. Αυτό το περιβάλλον "καθαρής ανάπτυξης" παρέχει τη θεμελιώδη σταθερότητα που απαιτείται για να ωθήσει τις αποδόσεις των κρυστάλλων μεγάλης διαμέτρου 8 ιντσών.

Κινητική: Σπάζοντας το όριο ταχύτητας 0,8 mm/h

Ο ρυθμός ανάπτυξης ήταν εδώ και καιρό η «αχίλλειος πτέρνα» της παραγωγικότητας του SiC. Στις παραδοσιακές ρυθμίσεις, οι ρυθμοί συνήθως κυμαίνονται μεταξύ 0,3 - 0,8 mm/h, κάνοντας τους κύκλους ανάπτυξης να διαρκούν μία εβδομάδα ή περισσότερο.

Γιατί η μετάβαση σε χύμα υλικό μπορεί να ωθήσει αυτούς τους ρυθμούς στα 1,46 mm/h; Οφείλεται στην απόδοση μεταφοράς μάζας εντός του θερμικού πεδίου:

1. Βελτιστοποιημένη πυκνότητα συσκευασίας:Η δομή του χύδην υλικού στο χωνευτήριο βοηθά στη διατήρηση μιας πιο σταθερής και πιο απότομης κλίσης θερμοκρασίας. Η βασική θερμοδυναμική μας λέει ότι μια μεγαλύτερη κλίση παρέχει μια ισχυρότερη κινητήρια δύναμη για τη μεταφορά της αέριας φάσης.

2. Στοιχειομετρική ισορροπία:Το χύμα υλικό εξαχνώνεται πιο προβλέψιμα, εξομαλύνοντας τον συνηθισμένο πονοκέφαλο του να είσαι "πλούσιος σε Si" στην αρχή της ανάπτυξης και "πλούσιος σε C" προς το τέλος.

Αυτή η εγγενής σταθερότητα επιτρέπει στους κρυστάλλους να μεγαλώνουν παχύτερο και πιο γρήγορα χωρίς τη συνήθη αντιστάθμιση στη δομική ποιότητα.

Συμπέρασμα: Ένα αναπόφευκτο για την εποχή των 8 ιντσών

Καθώς η βιομηχανία στρέφεται πλήρως προς την παραγωγή 8 ιντσών, το περιθώριο λάθους έχει εξαφανιστεί. Η μετάβαση σε χύμα υλικά υψηλής καθαρότητας δεν είναι πλέον απλώς μια «πειραματική αναβάθμιση» — είναι η λογική εξέλιξη για τους κατασκευαστές που επιδιώκουν αποτελέσματα υψηλής απόδοσης και ποιότητας.

Η μετάβαση από σκόνη σε χύμα είναι κάτι περισσότερο από μια απλή αλλαγή στο σχήμα. είναι μια θεμελιώδης ανακατασκευή της διαδικασίας PVT από κάτω προς τα πάνω.
