PZT Piezoelectric Wafers: High-Performance Solutions for Next-Gen MEMS

Στην εποχή της ταχείας εξέλιξης του MEMS (Micro-Electromechanical Systems), η επιλογή του σωστού πιεζοηλεκτρικού υλικού είναι μια απόφαση λήψης ή διακοπής για την απόδοση της συσκευής. Οι γκοφρέτες λεπτής μεμβράνης PZT (Lead Zirconate Titanate) έχουν αναδειχθεί ως η κορυφαία επιλογή έναντι εναλλακτικών όπως το AlN (Νιτρίδιο Αλουμινίου), προσφέροντας ανώτερη ηλεκτρομηχανική σύζευξη για αισθητήρες και ενεργοποιητές αιχμής.

Η Vetek Semiconductor παρέχει κορυφαίες στον κλάδο γκοφρέτες PZT-on-Si/SOI. Αξιοποιώντας την προηγμένη εναπόθεση λεπτής μεμβράνης, προσφέρουμε εξαιρετική ομοιομορφία μεμβράνης και κρυσταλλική ποιότητα, ειδικά σχεδιασμένη για να ξεπερνά τα κοινά εμπόδια της βιομηχανίας, όπως η κόπωση του φιλμ και η υποβάθμιση της απόδοσης.

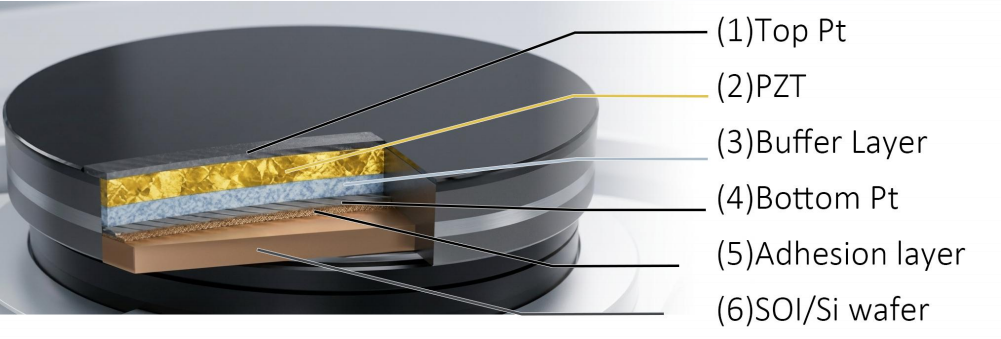

Core Architecture: The Synergy of Pt and PZT

Η ακεραιότητα της στοίβας πολλαπλών στρωμάτων είναι θεμελιώδης για την απόδοση της σιδηροηλεκτρικής. Οι γκοφρέτες μας χρησιμοποιούν μια στοίβα μεταλλικών ηλεκτροδίων και κεραμικών λεπτών μεμβρανών σχεδιασμένη με ακρίβεια:

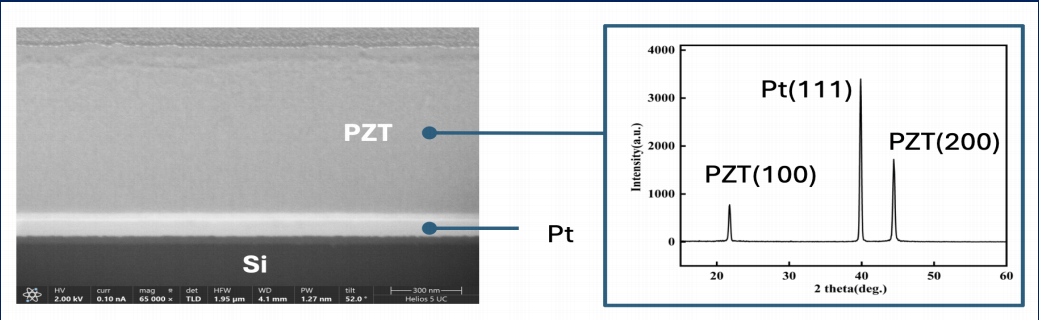

• Ο πιεζοηλεκτρικός πυρήνας PZT:Η διαδικασία μας επικεντρώνεται στον αυστηρό έλεγχο του προσανατολισμού των κρυστάλλων. Σύμφωνα με τον Muralt (2000), το PZT με έναν (100) ή (001) προτιμώμενο προσανατολισμό αποδίδει μια σημαντικά υψηλότερη διαμήκη πιεζοηλεκτρική σταθερά. Η βελτιστοποιημένη εναπόθεση του Vetek εξασφαλίζει έναν ισχυρό προσανατολισμό (100), επιτρέποντας μαζική παραγωγή ενέργειας ακόμη και σε πάχη σε επίπεδο micron.
• Το κρίσιμο στρώμα ηλεκτροδίου Pt:Η πλατίνα (Pt) χρησιμεύει τόσο ως ηλεκτρικός αγωγός όσο και ως πρότυπο ανάπτυξης για το PZT. Γνωστό για την υψηλή αγωγιμότητα και τη θερμική του σταθερότητα σε περιβάλλοντα πλούσια σε οξυγόνο, το Pt είναι το χρυσό πρότυπο της βιομηχανίας για τα ηλεκτρόδια πυθμένα (Takahashi et al., 1994). Διατηρούμε εξαιρετικά χαμηλή τραχύτητα επιφάνειας (Ra <= 1,0 nm) για να παρέχουμε μια ιδανική διεπαφή για πυρήνωση PZT.
• Ενσωματωμένα στρώματα buffer:Για να καταστείλουμε τη στοιχειακή διάχυση μεταξύ του PZT και του υποστρώματος πυριτίου, ενσωματώνουμε ένα σύστημα ρυθμιστικού στρώματος ακριβείας. Αυτά τα στρώματα λειτουργούν ως φυσικό φράγμα και ρυθμιστικό στρες, αποτρέποντας την αποκόλληση του φιλμ και διασφαλίζοντας τη μηχανική αξιοπιστία ολόκληρου του πλακιδίου κατά τη σύνθετη χάραξη MEMS.

Εφαρμογές-στόχοι: Πού χρησιμοποιείται το PZT;

Οι γκοφρέτες PZT υψηλής απόδοσης είναι απαραίτητες για εφαρμογές που απαιτούν ακριβή μηχανική-ηλεκτρική ανίχνευση ή ηλεκτρική--μηχανική ενεργοποίηση:

• Καταναλωτικά Ηλεκτρονικά (PMUT):Στους πελάτες-στόχους περιλαμβάνονται κατασκευαστές μονάδων smartphone και εταιρείες βιομετρικής ασφάλειας. Περίπτωση χρήσης: Οι μεμβράνες PZT δημιουργούν υπερηχητικά κύματα υψηλής συχνότητας για ανίχνευση δακτυλικών αποτυπωμάτων κάτω από την οθόνη. Σε σύγκριση με παλαιού τύπου λύσεις, τα PMUT που βασίζονται σε PZT προσφέρουν βαθύτερη διείσδυση και υψηλότερη ανάλυση (Akbari et al., 2016), επιτρέποντας ασφαλή τρισδιάστατο βιομετρικό έλεγχο ταυτότητας.
• Τηλεπικοινωνίες (RF MEMS):Στους πελάτες-στόχους περιλαμβάνονται σχεδιαστές chip front-end RF και πάροχοι υποδομής 5G/6G. Περίπτωση χρήσης: Χρησιμοποιώντας τον υψηλό συντελεστή ηλεκτρομηχανικής σύζευξης της PZT για τη δημιουργία συντονίσιμων φίλτρων. Αυτό ελαχιστοποιεί την απώλεια σήματος και επεκτείνει το εύρος ζώνης, κρίσιμο για τη διαχείριση της συμφόρησης του φάσματος στα δίκτυα 5G.
• Βιομηχανική εκτύπωση:Στους πελάτες-στόχους περιλαμβάνονται κατασκευαστές βιομηχανικών εκτυπωτών inkjet και κατασκευαστές ευέλικτων οθονών (OLED). Περίπτωση χρήσης: Οι γκοφρέτες PZT είναι μικροκατεργασμένες σε εξαιρετικά γρήγορους ενεργοποιητές. Παραμορφώνοντας στιγμιαία τον θάλαμο μελανιού, επιτυγχάνουν διανομή υγρού ακριβείας σε pico-liter, ακρογωνιαίο λίθο για την κατασκευή OLED και την εκτύπωση 3D υψηλής ανάλυσης.
• Υγειονομική περίθαλψη:Στους πελάτες-στόχους περιλαμβάνονται εταιρείες έρευνας και ανάπτυξης ιατρικών συσκευών και φορητών υπερήχων. Περίπτωση χρήσης: Οδήγηση ανιχνευτών ενδοαγγειακού υπερήχου (IVUS) για εσωτερική απεικόνιση. Λειτουργεί επίσης ως η καρδιά των υψηλής απόδοσης, αθόρυβων ιατρικών νεφελοποιητών για στοχευμένη χορήγηση φαρμάκων.
• Αυτοκίνητο:Στους πελάτες-στόχους περιλαμβάνονται πάροχοι λύσεων αυτόνομης οδήγησης και προγραμματιστές έξυπνου πιλοτηρίου HMI. Περίπτωση χρήσης: Επέκταση του εύρους ανίχνευσης των αισθητήρων υπερήχων αυτοκινήτων. Επιπλέον, παρέχει απτική ανάδραση σε οθόνες αφής, προσομοιώνοντας την απτική αίσθηση των φυσικών κουμπιών.

Πέρα από τις συσκευές MEMS, οι ίδιες αρχές κατασκευής ακριβείας επιτρέπουν οπτικές λύσεις υψηλής αξιοπιστίας όπωςΔιαφανής οθόνη LED, που απαιτούν σταθερή ποιότητα σε χιλιάδες ενότητες.

Γιατί να επιλέξετε το Vetek Semiconductor;

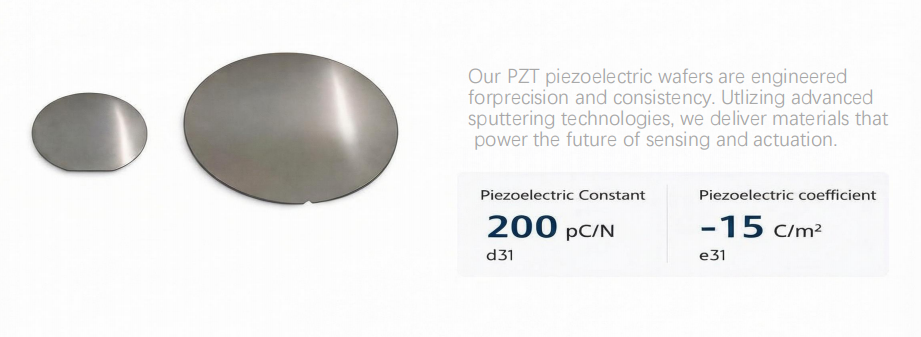

• Ανώτερες παράμετροι:Η πιεζοηλεκτρική σταθερά d31 τυπικά φτάνει τα 200 pC/N, με συντελεστή e31 σταθερό στους -15 C/m2.
• Ευέλικτα υποστρώματα:Διατίθεται σε μορφές 6 ιντσών και 8 ιντσών, συμπεριλαμβανομένων υποστρωμάτων SOI υψηλής αντίστασης (> 5000 ohm/cm).
• Προσαρμογή κατά παραγγελία:Υποστηρίζουμε Γκοφρέτες που παρέχονται από τον πελάτη (Υπηρεσία Χυτηρίου) και μπορούμε να προσαρμόσουμε την αναλογία πάχους των στρωμάτων PZT και Pt ώστε να ταιριάζει με τις συγκεκριμένες απαιτήσεις συχνότητας συντονισμού.

Συγγραφέας:Σέρα Λι

Ακαδημαϊκές αναφορές:

[1] Muralt, P. (2000). "Λεπτά φιλμ PZT για μικροαισθητήρες και ενεργοποιητές: προβλήματα και πρόοδος."Journal of Micromechanics and Microengineering.

[2] Trolier-McKinstry, S., et al. (2018). "Πιεζοηλεκτρικές λεπτές μεμβράνες για MEMS."Ετήσια Επιθεώρηση Έρευνας Υλικών.

[3] Akbari, Μ., et al. (2016). "Πιεζοηλεκτρικοί μικρομηχανικοί μετατροπείς υπερήχων (pMUTs) για ιατρική απεικόνιση."Σε πιεζοηλεκτρικούς συντονιστές MEMS.
