SIC Crystal Growth New Technology

VΗ νέα τεχνολογία Semiconductor της Etek Semiconductor 'Η νέα τεχνολογία χρησιμοποιεί τα απορριπτόμενα μπλοκ CVD-SIC για να ανακυκλώσει το υλικό ως πηγή για την καλλιέργεια κρυστάλλων SIC. Το BLUK CVD-SIC που χρησιμοποιείται για την ανάπτυξη ενός κρυστάλλου παρασκευάζονται ως ελεγχόμενα με μέγεθος σπασμένα μπλοκ, τα οποία έχουν σημαντικές διαφορές στο σχήμα και το μέγεθος σε σύγκριση με την εμπορική σκόνη SIC που χρησιμοποιείται συνήθως στη διαδικασία PVT, οπότε η συμπεριφορά της SIC ενιαίας ανάπτυξης κρυστάλλων αναμένεται να S S αναμένεται να S Sπόσο σημαντικά διαφορετική συμπεριφορά.

Πριν πραγματοποιηθεί το πείραμα ανάπτυξης μεμονωμένων κρυστάλλων SIC, πραγματοποιήθηκαν προσομοιώσεις υπολογιστών για να ληφθούν υψηλά ποσοστά ανάπτυξης και η ζεστή ζώνη διαμορφώθηκε ανάλογα για την ανάπτυξη ενός κρυστάλλου. Μετά την ανάπτυξη των κρυστάλλων, οι καλλιεργημένοι κρύσταλλοι αξιολογήθηκαν με τομογραφία εγκάρσιας τομής, φασματοσκοπία μικρο-Raman, περίθλαση ακτίνων Χ υψηλής ανάλυσης και τοπογραφία ακτίνων Χ ακτινοβολίας με ακτινοβολία ακτινοβολίας.

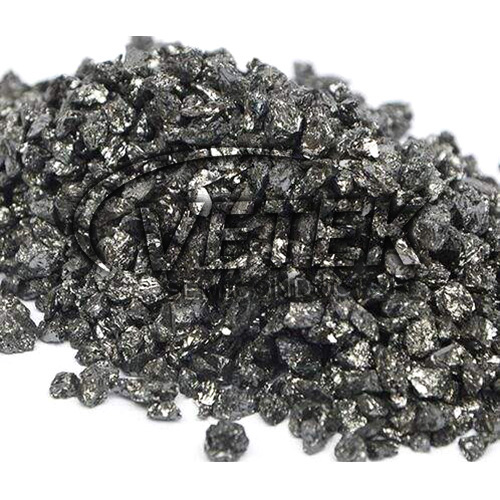

✔ Προετοιμάστε την πηγή μπλοκ CVD-SIC: Πρώτον, πρέπει να προετοιμάσουμε μια υψηλής ποιότητας πηγή μπλοκ CVD-SIC, η οποία είναι συνήθως υψηλής καθαρότητας και υψηλής πυκνότητας. Αυτό μπορεί να παρασκευαστεί με μέθοδο εναπόθεσης χημικών ατμών (CVD) υπό κατάλληλες συνθήκες αντίδρασης.

✔ Προετοιμασία υποστρώματος: Επιλέξτε ένα κατάλληλο υπόστρωμα ως υπόστρωμα για την ανάπτυξη του SIC μονής κρυστάλλου. Τα συνήθως χρησιμοποιούμενα υλικά υποστρώματος περιλαμβάνουν καρβίδιο πυριτίου, νιτρίδιο πυριτίου κ.λπ., τα οποία έχουν καλή αντιστοίχιση με τον αυξανόμενο SIC μονό κρύσταλλο.

✔ Θέρμανση και εξάχνωση: Τοποθετήστε την πηγή μπλοκ CVD-SIC και το υπόστρωμα σε φούρνο υψηλής θερμοκρασίας και παρέχετε τις κατάλληλες συνθήκες εξάχνωσης. Η εξάχνωση σημαίνει ότι σε υψηλή θερμοκρασία, η πηγή μπλοκ αλλάζει άμεσα από την κατάσταση στερεών σε ατμούς και στη συνέχεια επαναπροσδιορίστε την επιφάνεια του υποστρώματος για να σχηματίσει ένα μόνο κρύσταλλο.

✔ Έλεγχος θερμοκρασίας: Κατά τη διάρκεια της διαδικασίας εξάχνωσης, η διαβάθμιση της θερμοκρασίας και η κατανομή της θερμοκρασίας πρέπει να ελέγχονται με ακρίβεια για την προώθηση της εξάχνωσης της πηγής μπλοκ και της ανάπτυξης μεμονωμένων κρυστάλλων. Ο κατάλληλος έλεγχος της θερμοκρασίας μπορεί να επιτύχει την ιδανική ποιότητα των κρυστάλλων και τον ρυθμό ανάπτυξης.

✔ Έλεγχος ατμόσφαιρας: Κατά τη διάρκεια της διαδικασίας εξάχνωσης, η ατμόσφαιρα της αντίδρασης πρέπει επίσης να ελεγχθεί. Το αδρανές αέριο υψηλής καθαρότητας (όπως το αργόν) χρησιμοποιείται συνήθως ως αέριο φορέα για τη διατήρηση της κατάλληλης πίεσης και της καθαρότητας και την πρόληψη της μόλυνσης από ακαθαρσίες.

✔ Ανάπτυξη κρυστάλλων: Η πηγή μπλοκ CVD-SIC υφίσταται μετάβαση φάσης ατμών κατά τη διάρκεια της διαδικασίας εξάχνωσης και επαναπροσδιορίζουν την επιφάνεια του υποστρώματος για να σχηματίσουν μία μόνο κρυσταλλική δομή. Η ταχεία ανάπτυξη των μεμονωμένων κρυστάλλων SIC μπορεί να επιτευχθεί μέσω κατάλληλων συνθηκών εξάχνωσης και ελέγχου κλίσης της θερμοκρασίας.
