Το κλειδί για την αποτελεσματικότητα και τη βελτιστοποίηση κόστους: Μια ανάλυση των στρατηγικών ελέγχου και επιλογής σταθερότητας πολτού CMP

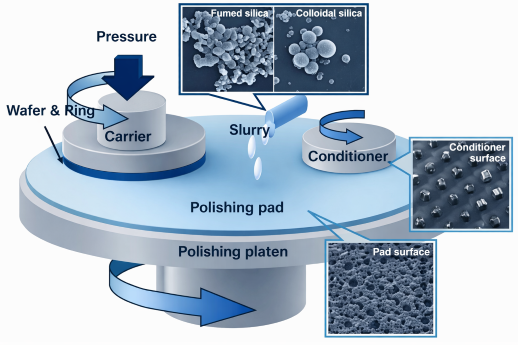

Στην κατασκευή ημιαγωγών, τοΧημική μηχανική επιπεδοποίηση (CMP)Η διαδικασία είναι το βασικό στάδιο για την επίτευξη επιπεδοποίησης της επιφάνειας του πλακιδίου, καθορίζοντας άμεσα την επιτυχία ή την αποτυχία των επόμενων βημάτων λιθογραφίας. Ως το κρίσιμο αναλώσιμο στο CMP, η απόδοση του πολτού στίλβωσης είναι ο απόλυτος παράγοντας για τον έλεγχο του Ρυθμού Αφαίρεσης (RR), την ελαχιστοποίηση των ελαττωμάτων και τη βελτίωση της συνολικής απόδοσης.

Αυτός ο οδηγός παρέχει μια συστηματική ανάλυση του τεχνικού πλαισίου της ιλύος CMP και διερευνά τον τρόπο διατήρησης της σταθερότητας της διαδικασίας σε πολύπλοκα περιβάλλοντα παραγωγής για την επίτευξη μείωσης κόστους και αύξησης της απόδοσης.

I. Τυπική σύνθεση ιλύος CMP

Ένας τυπικός πολτός CMP είναι ένα συνεργιστικό προϊόν χημικής δράσης και φυσικής μηχανικής δύναμης, που αποτελείται από τα ακόλουθα κύρια συστατικά:

Λειαντικά: Παρέχουν δυνατότητες μηχανικής αφαίρεσης. Οι συνήθεις τύποι περιλαμβάνουν πυρίτιο, Ceria και αλουμίνα νανο-μεγέθους.

Οξειδωτικά: Ενισχύουν τους ρυθμούς χημικών αντιδράσεων με την οξείδωση της μεταλλικής επιφάνειας. Τα κοινά παραδείγματα περιλαμβάνουν H2O2 ή άλατα σιδήρου.

Χηλικοί παράγοντες: Σχηματίζουν σύμπλοκα με μεταλλικά ιόντα για να διευκολύνουν τη διάλυση.

Αναστολείς διάβρωσης: Βελτιώνουν την επιλεκτικότητα του υλικού καταστέλλοντας τη διάβρωση σε περιοχές που δεν στοχεύουν.

Πρόσθετα: Συμπεριλάβετε ρυθμιστές pH και διασκορπιστικά που χρησιμοποιούνται για τη διατήρηση του παραθύρου αντίδρασης και της σταθερότητας του συστήματος.

Οι χημικές και φυσικές συμπεριφορές του πολτού πρέπει να ταιριάζουν με ακρίβεια στα χαρακτηριστικά του υλικού-στόχου. Διαφορετικά, θα παρουσιαστούν ελαττώματα όπως γρατσουνιές, πιάτα και διάβρωση.①

II. Συστήματα ιλύος για διαφορετικά υλικά

Επειδή οι ιδιότητες του υλικού των διαφόρων γκοφρέταΤα στρώματα μεμβράνης διαφέρουν σημαντικά, οι πολτούς πρέπει να προσαρμόζονται και να στοχεύουν:

III. Βασικές μετρήσεις απόδοσης

Κατά την αξιολόγηση της δυνατότητας για κέρδη αποδοτικότητας, οι ακόλουθοι τεχνικοί δείκτες είναι ζωτικής σημασίας:

Ρυθμός αφαίρεσης (RR): Το πάχος του υλικού που αφαιρείται ανά μονάδα χρόνου (nm/min), το οποίο επηρεάζει άμεσα την απόδοση του fab.

Επιλεκτικότητα: Ο λόγος του ρυθμού απομάκρυνσης του υλικού στόχου προς αυτόν των παρακείμενων υλικών. Η υψηλότερη επιλεκτικότητα προστατεύει καλύτερα τα στρώματα που δεν στοχεύουν.

In-Wafer Non-Uniformity (WIWNU): Μετρά τη συνοχή της επιπεδοποίησης σε όλη την επιφάνεια του πλακιδίου.

Ελαττωματικότητα: Περιλαμβάνει κρίσιμες μετρήσεις εξουδετέρωσης της απόδοσης, όπως γρατσουνιές και υπολείμματα μικροσωματιδίων. Σταθερότητα πολτού: Η ικανότητα του πολτού να αντιστέκεται στη ραβδώσεις, τη συσσωμάτωση ή την καθίζηση κατά την αποθήκευση και τη χρήση.

IV.Βέλτιστες πρακτικές βιομηχανίας για τη βελτίωση της σταθερότητας της διαδικασίας

Για την επίτευξη μακροπρόθεσμης «μείωσης κόστους και βελτίωσης της αποδοτικότητας», οι κορυφαίες επιχειρήσεις ημιαγωγών επικεντρώνονται στις ακόλουθες πρακτικές διαχείρισης σταθερότητας:

Ισορροπία Ακρίβειας Χημικών και Μηχανικών Δυνάμεων: Με τη λεπτή ρύθμιση της αναλογίας λειαντικών προς χημικά συστατικά, η ισορροπία της αντίδρασης διατηρείται σε μοριακό επίπεδο, μειώνοντας τα ελαττώματα του πιάτου στην πηγή.

Σταθερότητα ρευστού και διαχείριση διήθησης: Ο αυστηρός έλεγχος των διακυμάνσεων του pH εντός του συστήματος κυκλοφορίας του πολτού, σε συνδυασμό με την τεχνολογία φιλτραρίσματος υψηλής απόδοσης, αποτρέπει την αστάθεια από τις γρατσουνιές που προκαλείται από τη συσσωμάτωση σωματιδίων.

Προσαρμοσμένη αντιστοίχιση διεργασιών: Αναπτύσσονται ειδικοί πολτοί για ποικίλες φυσικές σκληρότητες (π.χ. SiC υψηλής σκληρότητας ή εύθραυστα υλικά χαμηλής ποιότητας) για τη μεγιστοποίηση του παραθύρου διεργασίας.

Πρότυπα παρακολούθησης συνέπειας: Η καθιέρωση μιας αυστηρής στρατηγικής ελέγχου παρτίδας διασφαλίζει ότι οι βασικές μετρήσεις όπως το RR και το WIWNU παραμένουν συνεπείς σε όλη τη μαζική παραγωγή.

Aσυγγραφέας:Sera-Lee

Αναφορά:

① Επιλογή πολτού CMP: Προοπτική Υλικών – AZoM

②Επισκόπηση χημείας πολτού χημικής μηχανικής επιπεδοποίησης – Entegris
