Επιταξία καρβιδίου πυριτίου

Η παρασκευή υψηλής ποιότητας επιταξίας καρβιδίου του πυριτίου εξαρτάται από προηγμένη τεχνολογία και εξοπλισμό και αξεσουάρ εξοπλισμού. Επί του παρόντος, η πιο ευρέως χρησιμοποιούμενη μέθοδος ανάπτυξης επιταξίας καρβιδίου του πυριτίου είναι η χημική εναπόθεση ατμών (CVD). Έχει τα πλεονεκτήματα του ακριβούς ελέγχου του επιταξιακού πάχους του φιλμ και της συγκέντρωσης ντόπινγκ, λιγότερων ελαττωμάτων, μέτριου ρυθμού ανάπτυξης, αυτόματου ελέγχου διαδικασίας κ.λπ., και είναι μια αξιόπιστη τεχνολογία που έχει εφαρμοστεί με επιτυχία εμπορικά.

Η επιταξία CVD καρβιδίου πυριτίου γενικά υιοθετεί εξοπλισμό CVD θερμού τοίχου ή θερμού τοίχου, ο οποίος εξασφαλίζει τη συνέχιση του στρώματος επιταξίας 4H κρυσταλλικού SiC υπό συνθήκες υψηλής θερμοκρασίας ανάπτυξης (1500 ~ 1700℃), θερμού τοίχου ή θερμού τοίχου CVD μετά από χρόνια ανάπτυξης, σύμφωνα με σχέση μεταξύ της κατεύθυνσης ροής αέρα εισόδου και της επιφάνειας του υποστρώματος, ο θάλαμος αντίδρασης μπορεί να χωριστεί σε αντιδραστήρα οριζόντιας δομής και αντιδραστήρα κατακόρυφης δομής.

Υπάρχουν τρεις κύριοι δείκτες για την ποιότητα του επιταξιακού κλιβάνου SIC, ο πρώτος είναι η απόδοση επιταξιακής ανάπτυξης, συμπεριλαμβανομένης της ομοιομορφίας πάχους, της ομοιομορφίας ντόπινγκ, του ρυθμού ελαττώματος και του ρυθμού ανάπτυξης. Το δεύτερο είναι η απόδοση θερμοκρασίας του ίδιου του εξοπλισμού, συμπεριλαμβανομένου του ρυθμού θέρμανσης/ψύξης, της μέγιστης θερμοκρασίας, της ομοιομορφίας θερμοκρασίας. Τέλος, η απόδοση κόστους του ίδιου του εξοπλισμού, συμπεριλαμβανομένης της τιμής και της χωρητικότητας μιας μεμονωμένης μονάδας.

Τρία είδη καρβιδίου του πυριτίου επιταξιακή ανάπτυξη κλιβάνου και πυρήνα αξεσουάρ διαφορές

Οριζόντια CVD θερμού τοίχου (τυπικό μοντέλο PE1O6 της εταιρείας LPE), πλανητικός θερμός τοίχος CVD (τυπικό μοντέλο Aixtron G5WWC/G10) και σχεδόν θερμός τοίχος CVD (που αντιπροσωπεύεται από την EPIREVOS6 της εταιρείας Nuflare) είναι οι κύριες τεχνικές λύσεις επιταξιακού εξοπλισμού που έχουν υλοποιηθεί σε εμπορικές εφαρμογές σε αυτό το στάδιο. Οι τρεις τεχνικές συσκευές έχουν επίσης τα δικά τους χαρακτηριστικά και μπορούν να επιλεγούν ανάλογα με τη ζήτηση. Η δομή τους φαίνεται ως εξής:

Τα αντίστοιχα βασικά στοιχεία είναι τα εξής:

(α) Εξάρτημα πυρήνα οριζόντιου τύπου θερμού τοίχου- Η Halfmoon Parts αποτελείται από

Μόνωση κατάντη

Κύρια μόνωση επάνω

Άνω μισοφέγγαρο

Μόνωση ανάντη

Μεταβατικό κομμάτι 2

Μεταβατικό κομμάτι 1

Εξωτερικό ακροφύσιο αέρα

Κωνικό αναπνευστήρα

Εξωτερικό ακροφύσιο αερίου αργού

Ακροφύσιο αερίου αργού

Πλάκα στήριξης γκοφρέτας

Πείρος κεντραρίσματος

Κεντρική φρουρά

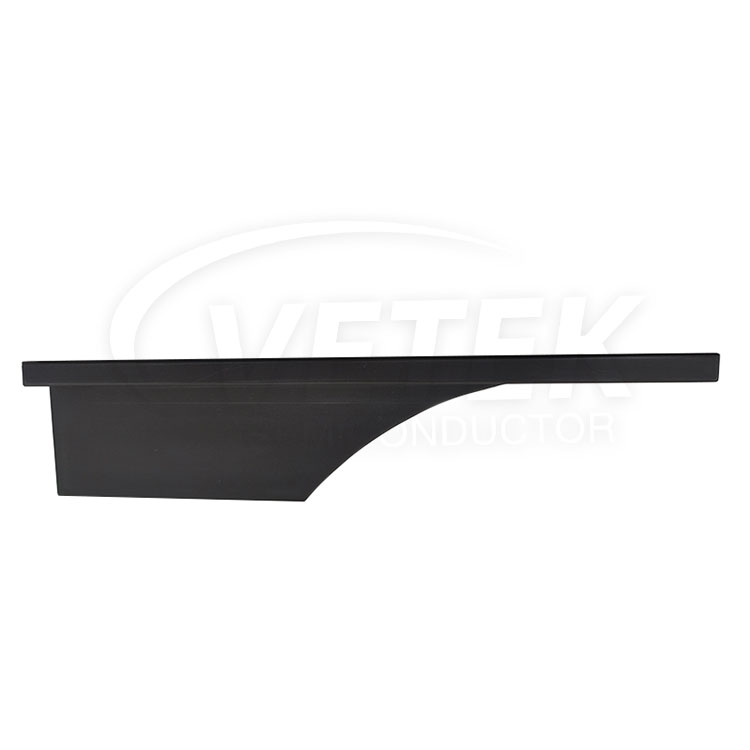

Κατάντη αριστερό προστατευτικό κάλυμμα

Κατάντη δεξιά προστατευτικό κάλυμμα

Ανοδικό αριστερό προστατευτικό κάλυμμα

Δεξί προστατευτικό κάλυμμα ανάντη

Πλαϊνό τοίχωμα

Δαχτυλίδι γραφίτη

Προστατευτική τσόχα

Υποστηρικτική τσόχα

Μπλοκ επαφών

Κύλινδρος εξόδου αερίου

(β)Πλανητικός τύπος θερμού τοίχου

Πλανητικός δίσκος με επίστρωση SiC & Πλανητικός δίσκος με επίστρωση TaC

(γ) Οιονεί θερμικός τύπος όρθιας τοίχου

Nuflare (Ιαπωνία): Αυτή η εταιρεία προσφέρει κάθετους κλιβάνους διπλού θαλάμου που συμβάλλουν στην αύξηση της απόδοσης παραγωγής. Ο εξοπλισμός διαθέτει περιστροφή υψηλής ταχύτητας έως και 1000 στροφές ανά λεπτό, κάτι που είναι εξαιρετικά ωφέλιμο για επιταξιακή ομοιομορφία. Επιπλέον, η κατεύθυνση ροής αέρα του διαφέρει από τον άλλο εξοπλισμό, καθώς είναι κατακόρυφα προς τα κάτω, ελαχιστοποιώντας έτσι τη δημιουργία σωματιδίων και μειώνοντας την πιθανότητα σταγονιδίων σωματιδίων να πέσουν στις γκοφρέτες. Παρέχουμε εξαρτήματα γραφίτη με επίστρωση πυρήνα SiC για αυτόν τον εξοπλισμό.

Ως προμηθευτής εξαρτημάτων επιταξιακού εξοπλισμού SiC, η VeTek Semiconductor δεσμεύεται να παρέχει στους πελάτες εξαρτήματα επίστρωσης υψηλής ποιότητας για να υποστηρίξει την επιτυχή εφαρμογή της επιτάξεως SiC.
