Διάλυμα καρφίτσας κοίλου ανύψωσης VETEK-AMAT: Υπόστρωμα γραφίτη υψηλής καθαρότητας με επίστρωση CVD SiC

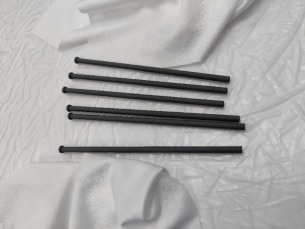

Εικόνα 1: φυσικό προϊόν AMAT 0200-03201 Hollow Lift Pin (για συστήματα επιταξίας πυριτίου 300 mm)

Στις διαδικασίες μεταφοράς γκοφρετών ημιαγωγών, ο κοίλος πείρος ανύψωσης (Wafer Lift Pin) αναλαμβάνει τις κρίσιμες εργασίες στήριξης και μεταφοράς πλακών. Σε περιβάλλοντα διεργασιών υψηλής θερμοκρασίας όπως το MOCVD και η επιταξιακή ανάπτυξη, οι ακίδες ανύψωσης πρέπει ταυτόχρονα να πληρούν πολλαπλές απαιτήσεις, όπως υψηλή καθαρότητα, αντοχή στη διάβρωση, αντοχή σε θερμικό σοκ και χαμηλή μόλυνση σωματιδίων.

Επί του παρόντος, οι κύριοι πείροι ανύψωσης στην αγορά υιοθετούν ένα υπόστρωμα γραφίτη + λύση επίστρωσης CVD SiC. Ωστόσο, η τεχνολογία επίστρωσης της συντριπτικής πλειοψηφίας των προμηθευτών μπορεί να καλύψει μόνο την εξωτερική επιφάνεια — για κοίλες κατασκευές,ο εσωτερικός τοίχος είναι πραγματικά η «τεχνική γη του κανενός».

I. Τρεις βασικές προκλήσεις που αντιμετωπίζει η επίστρωση εσωτερικού τοίχου

1. Ομοιομορφία ανεξέλεγκτης εναπόθεσης

Οι κοίλες δομές έχουν μεγάλο λόγο διαστάσεων. Τα αντιδρώντα αέρια CVD δυσκολεύονται να διαχυθούν ομοιόμορφα βαθιά στην εσωτερική οπή, προκαλώντας μείωση του πάχους επίστρωσης του εσωτερικού τοιχώματος σε μια κλίση από το λιμάνι προς το βαθύ εσωτερικό, με τις τοπικές περιοχές να δείχνουν ακόμη και γυμνές εκτεθειμένες περιοχές.

2. Ανεπαρκής ισχύς διεπαφής συγκόλλησης

Η καμπύλη επιφάνεια του εσωτερικού τοιχώματος περιορίζει τον χώρο βελτιστοποίησης των παραμέτρων της διαδικασίας εναπόθεσης. Η ισχύς συγκόλλησης μεταξύ της επικάλυψης και του υποστρώματος γραφίτη είναι δύσκολο να φτάσει στο ίδιο επίπεδο με την εξωτερική επιφάνεια και μπορεί εύκολα να εμφανιστούν μικρορωγμές ή ακόμα και ξεφλούδισμα κατά τη διάρκεια της θερμικής ανακύκλωσης.

3. Μη ελεγχόμενη καθαριότητα εσωτερικής γεώτρησης

Εάν η πορώδης δομή του υποστρώματος γραφίτη δεν σφραγιστεί πλήρως από την επίστρωση, σωματίδια άνθρακα και μεταλλικές ακαθαρσίες θα απελευθερωθούν σε υψηλές θερμοκρασίες. Μόλις αποκολληθούν οι ακαθαρσίες, προκαλούν άμεσα χρωματική διαφορά και ελαττώματα σωματιδίων στην επιφάνεια του πλακιδίου, μειώνοντας σημαντικά την απόδοση παραγωγής.

Αξιοποιώντας τη βαθιά τεχνική τεχνογνωσία που έχει συσσωρευτεί στον τομέα της επίστρωσης CVD, η VETEK έχει ξεπεράσει επιτυχώς τις προκλήσεις της ομοιόμορφης εναπόθεσης και της διεπιφανειακής συγκόλλησης της επίστρωσης CVD SiC στο εσωτερικό τοίχωμα των κοίλων δομών—από τη βελτιστοποίηση προσομοίωσης πεδίου ροής αερίου έως τον ακριβή έλεγχο του πεδίου θερμοκρασίας εναπόθεσης, δημιουργώντας μια ολοκληρωμένη λύση εσωτερικής συνεπούς επίστρωσης, από τη σταθερή λύση της διαδικασίας επίστρωσης σε βάθος. συγκόλληση και καθαριότητα εσωτερικής γεώτρησης που πληρούν τα πρότυπα.

Αυτό το άρθρο θα παρέχει μια εις βάθος ανάλυση: των τεχνικών δυσκολιών της επίστρωσης εσωτερικού τοιχώματος του πείρου κοίλου ανύψωσης, του τρόπου με τον οποίο η ομοιομορφία της επίστρωσης εσωτερικού τοιχώματος επηρεάζει την απόδοση του πλακιδίου και των βασικών κόμβων ελέγχου από το σχεδιασμό της διαδικασίας έως τον ποιοτικό έλεγχο και την παράδοση.

II. Τι είναι ένας κοίλος πείρος ανύψωσης AMAT;

Ένας κοίλος πείρος ανύψωσης AMAT είναι ένα εξάρτημα χειρισμού πλακιδίων ακριβείας που χρησιμοποιείται μέσα στον εξοπλισμό διεργασίας ημιαγωγών. Η κύρια λειτουργία του είναι να ανυψώνει και να τοποθετεί πλακίδια κατά τη διάρκεια της φόρτωσης, της εκφόρτωσης και των ακολουθιών επεξεργασίας.

Σε αντίθεση με τους συμβατικούς στερεούς πείρους ανύψωσης, ο κοίλος σχεδιασμός ενσωματώνει μια εσωτερική κοιλότητα. Αυτή η δομή μειώνει τον συνολικό όγκο του υλικού και τη θερμική μάζα, ενώ διατηρεί την απαιτούμενη μηχανική γεωμετρία. Ωστόσο, για εφαρμογές ημιαγωγών, η κατασκευή κοίλων ακίδων ανύψωσης είναι πολύ πιο απαιτητική από την κατεργασία συμβατικών στερεών εξαρτημάτων. Η ακρίβεια των διαστάσεων τόσο της εσωτερικής όσο και της εξωτερικής επιφάνειας πρέπει να ελέγχεται αυστηρά και η ομοκεντρικότητα μεταξύ της εσωτερικής και της εξωτερικής γεωμετρίας είναι ιδιαίτερα κρίσιμη. Επομένως, τόσο οι διαδικασίες επιλογής υλικού όσο και οι διαδικασίες επίστρωσης είναι απαραίτητες για την τελική απόδοση του πείρου ανύψωσης.

Για τα συστήματα επιταξίας AMAT, η VETEK Semiconductor παρέχει εξατομικευμένες λύσεις ακίδων κοίλου ανύψωσης AMAT που βασίζονται σε υποστρώματα γραφίτη υψηλής καθαρότητας και πυκνές επικαλύψεις καρβιδίου του πυριτίου (SiC) CVD. Η κοίλη δομή συμβάλλει στη μείωση της περιττής μάζας υλικού, ενώ διατηρεί τη μηχανική δομή που απαιτείται για την ανύψωση γκοφρέτας. η επίστρωση καρβιδίου του πυριτίου CVD παρέχει υψηλή καθαρότητα, χημική αντοχή και σταθερότητα σε υψηλή θερμοκρασία. Ο πείρος ανύψωσης AMAT 0200-03201 της VETEK έχει σχεδιαστεί ειδικά για εφαρμογές επιταξίας πυριτίου 300 mm και μπορεί να κατασκευαστεί σύμφωνα με τα σχέδια, τις διαστάσεις και τις απαιτήσεις της διαδικασίας των πελατών.

III. Δομή του πείρου Hollow Lift AMAT της VETEK

Η VETEK εστιάζει επί του παρόντος στη δομή επίστρωσης γραφίτη υψηλής καθαρότητας + καρβίδιο του πυριτίου CVD για ακίδες κοίλου ανύψωσης AMAT. Η βασική διαδικασία κατασκευής είναι:

Υπόστρωμα γραφίτη υψηλής καθαρότητας → Επεξεργασία CNC ακριβείας → επίστρωση καρβιδίου πυριτίου CVD → Επιθεώρηση ακριβείας

Το υπόστρωμα γραφίτη παρέχει τη δομική βάση και είναι κατάλληλο για μηχανική κατεργασία ακριβείας λεπτών τοιχωμάτων και κοίλων γεωμετριών. Η VETEK χρησιμοποιεί συνήθως εισαγόμενα υλικά γραφίτη ημιαγωγού, συμπεριλαμβανομένων υλικών από την SGL Carbon και την Toyo Tanso, ανάλογα με τις απαιτήσεις των πελατών. Στη συνέχεια, μια πυκνή επίστρωση καρβιδίου του πυριτίου CVD εναποτίθεται στην επιφάνεια γραφίτη για να σχηματίσει μια προστατευτική επιφάνεια εργασίας ημιαγωγού.

Γιατί να επιλέξετε τον γραφίτη ως υπόστρωμα;

Για τους κοίλους πείρους ανύψωσης, το υλικό του υποστρώματος πρέπει να επιτύχει μια ισορροπία μεταξύ της ικανότητας επεξεργασίας, της θερμικής απόδοσης, της μηχανικής σταθερότητας και της συμβατότητας της διαδικασίας επίστρωσης. Ο γραφίτης υψηλής καθαρότητας είναι ιδιαίτερα κατάλληλος επειδή προσφέρει τα ακόλουθα χαρακτηριστικά:

• Καλή σταθερότητα σε υψηλές θερμοκρασίες

• Χαμηλή θερμική διαστολή

• Καλή θερμική αγωγιμότητα

• Σχετικά χαμηλή πυκνότητα

• Εξαιρετική μηχανική ικανότητα για πολύπλοκες γεωμετρίες

• Συμβατότητα με τη διαδικασία επίστρωσης καρβιδίου του πυριτίου CVD

Η χρήση γραφίτη καθιστά επίσης δυνατή την κατασκευή πολύπλοκων δομών με κοίλο και λεπτό τοίχωμα με υψηλή ακρίβεια. Η VETEK διαθέτει δυνατότητες κατεργασίας CNC ακριβείας για εξαρτήματα ημιαγωγού γραφίτη και καρβιδίου του πυριτίου, με διαδικασίες κατεργασίας βελτιστοποιημένες για έλεγχο διαστάσεων και ποιότητα επιφάνειας.

IV. Επίστρωση καρβιδίου πυριτίου CVD: Το κρίσιμο προστατευτικό στρώμα

Η επίστρωση καρβιδίου του πυριτίου CVD είναι ένα από τα πιο σημαντικά χαρακτηριστικά των ακίδων κοίλου ανύψωσης VETEK AMAT. Αυτή η επίστρωση σχηματίζει μια πυκνή επιφάνεια καρβιδίου του πυριτίου στο υπόστρωμα γραφίτη, συμβάλλοντας στην προστασία του υποκείμενου γραφίτη από το περιβάλλον της διεργασίας.

Το τυπικό πάχος επίστρωσης καρβιδίου του πυριτίου CVD για τέτοια εξαρτήματα VETEK είναι περίπου100±20 μm. Η καθαρότητα της επίστρωσης είναι περίπου6N / 99,99995%.

Οι ευρύτερες τεχνικές δυνατότητες καρβιδίου του πυριτίου CVD της VETEK περιλαμβάνουν επιστρώσεις υψηλής καθαρότητας, ελεγχόμενο πάχος επίστρωσης και ομοιομορφία πάχους από παρτίδα σε παρτίδα. Τα τεχνικά δεδομένα υποδεικνύουν ότι η καθαρότητα επίστρωσης καρβιδίου του πυριτίου CVD είναι στο επίπεδο 6N–7N. Για συγκεκριμένα έργα ακίδων ανύψωσης AMAT, οι προδιαγραφές επίστρωσης μπορούν να προσαρμοστούν σύμφωνα με τα σχέδια των πελατών και τις απαιτήσεις της διαδικασίας.

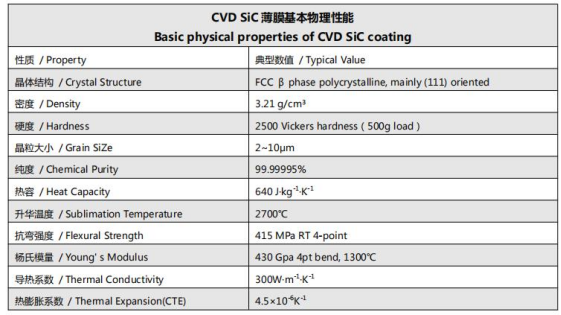

Εικόνα 2: Βασικές φυσικές ιδιότητες της επικάλυψης CVD SiC

Γιατί είναι σημαντική η επίστρωση εσωτερικού τοίχου;

Μία από τις πιο απαιτητικές τεχνικά πτυχές των ακίδων κοίλου ανύψωσης AMAT δεν είναι απλώς η επίστρωση της εξωτερικής επιφάνειας, αλλά η επίτευξη μιας σταθερής και ομοιόμορφης επίστρωσης στο εσωτερικό τοίχωμα της κοίλης κατασκευής.

Η πρόσβαση στην εσωτερική επιφάνεια είναι δύσκολη κατά τη διαδικασία επίστρωσης CVD. Σε σύγκριση με την εξωτερική επιφάνεια, η εσωτερική γεωμετρία εισάγει πρόσθετες προκλήσεις στη ροή αερίου, την ομοιομορφία εναπόθεσης, τον έλεγχο του πάχους της επίστρωσης και τη συνοχή της διαδικασίας. Επομένως, η ποιότητα επίστρωσης εσωτερικού τοίχου μπορεί να γίνει ένας σημαντικός παράγοντας διαφοροποίησης μεταξύ των προμηθευτών.

Η VETEK έχει εμπειρία στην επίστρωση καρβιδίου του πυριτίου CVD κοίλων κατασκευών και δίνει ιδιαίτερη έμφαση στην εσωτερική επιφάνεια. Μια καλά ελεγχόμενη επίστρωση εσωτερικού τοιχώματος βοηθά στη διατήρηση ενός προστατευτικού στρώματος καρβιδίου του πυριτίου σε όλη την κοίλη δομή, αντί να αφήνει τον εσωτερικό γραφίτη εκτεθειμένο στο περιβάλλον της διεργασίας. Αυτό είναι ιδιαίτερα σημαντικό όταν ο πείρος ανύψωσης λειτουργεί σε υψηλής θερμοκρασίας και χημικά επιθετικούς θαλάμους διεργασίας ημιαγωγών.

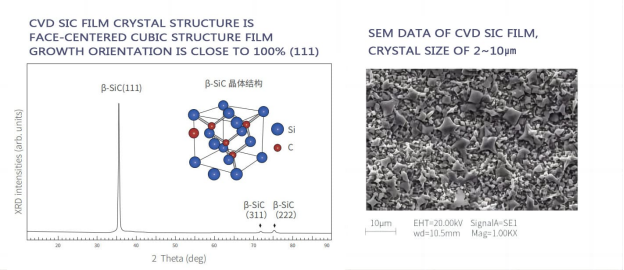

Εικόνα 3: Μικροσκοπική κρυσταλλική δομή επικάλυψης καρβιδίου του πυριτίου CVD

V. Βασικά πλεονεκτήματα των ακίδων κοίλου ανύψωσης VETEK AMAT

Σύστημα υλικών υψηλής καθαρότητας:Ο συνδυασμός γραφίτη υψηλής καθαρότητας και καρβιδίου του πυριτίου CVD υψηλής καθαρότητας έχει σχεδιαστεί για περιβάλλοντα ημιαγωγών όπου ο έλεγχος της μόλυνσης είναι κρίσιμος. Ανάλογα με την επιλεγμένη προδιαγραφή, η καθαρότητα επίστρωσης καρβιδίου του πυριτίου CVD είναι 6Ν.

Τυπική επίστρωση καρβιδίου του πυριτίου 100±20 μm:Το τυπικό πάχος επίστρωσης της VETEK είναι περίπου 100±20 μm, παρέχοντας ένα πρακτικό πάχος επίστρωσης για εξαρτήματα της διεργασίας ημιαγωγών, ενώ η προσαρμογή είναι διαθέσιμη σύμφωνα με τις απαιτήσεις του πελάτη.

Εξαιρετική ικανότητα επίστρωσης εσωτερικού τοίχου:Για τα κοίλα εξαρτήματα, η επίστρωση εσωτερικού τοιχώματος είναι ένα από τα πιο δύσκολα μέρη της διαδικασίας κατασκευής. Η VETEK έχει αναπτύξει διαδικασίες επίστρωσης ικανές να επιτυγχάνουν κάλυψη υψηλής ποιότητας στο εσωτερικό τοίχωμα των κοίλων ακίδων ανύψωσης, από την προσομοίωση πεδίου ροής αερίου έως τον έλεγχο πεδίου θερμοκρασίας, εξασφαλίζοντας σταθερό πάχος επίστρωσης, σταθερή συγκόλληση.

Σταθερότητα σε υψηλή θερμοκρασία:Τόσο το υπόστρωμα γραφίτη όσο και η επίστρωση καρβιδίου του πυριτίου CVD είναι κατάλληλα για περιβάλλοντα επεξεργασίας ημιαγωγών υψηλής θερμοκρασίας. Η στρώση καρβιδίου του πυριτίου CVD παρέχει πρόσθετη προστασία από χημική επίθεση και επιφανειακή υποβάθμιση. Τα δεδομένα φιλμ καρβιδίου του πυριτίου CVD της VETEK απαριθμούν υψηλή θερμική αγωγιμότητα, χαμηλή θερμική διαστολή και θερμοκρασία εξάχνωσης περίπου 2700 °C, υποδεικνύοντας ότι το υλικό είναι κατάλληλο για απαιτητικές εφαρμογές σε υψηλές θερμοκρασίες.

Αντοχή σε χημικά και διάβρωση:Η πυκνή επιφάνεια καρβιδίου του πυριτίου CVD προσφέρει καλύτερη αντοχή στη διάβρωση από τον γυμνό γραφίτη και μπορεί να αντέξει τα επιθετικά αέρια διεργασίας και τα περιβάλλοντα χημικού καθαρισμού. Αυτό βοηθά στη μείωση της υποβάθμισης του υποστρώματος και διατηρεί μια πιο σταθερή επιφάνεια εξαρτημάτων σε επαναλαμβανόμενους κύκλους διεργασίας.

Επεξεργασία και προσαρμογή ακριβείας:Οι κοίλοι πείροι ανύψωσης απαιτούν ακριβή έλεγχο της εξωτερικής διαμέτρου, της εσωτερικής διαμέτρου, του πάχους τοιχώματος, του μήκους και της ομοκεντρικότητας. Η VETEK συνδυάζει μηχανική κατεργασία ακριβείας CNC με διαδικασίες επίστρωσης CVD για την κατασκευή πολύπλοκων εξαρτημάτων ημιαγωγών σύμφωνα με τα σχέδια των πελατών. Οι πείροι ανύψωσης μπορούν να κατασκευαστούν σύμφωνα με:

• Σχέδια πελατών

• Δείγματα εξαρτημάτων

• Προδιαγραφές διαστάσεων

• Απαιτούμενο πάχος επίστρωσης

• Απαιτούμενη ποιότητα γραφίτη

• Ειδικές απαιτήσεις διαδικασίας

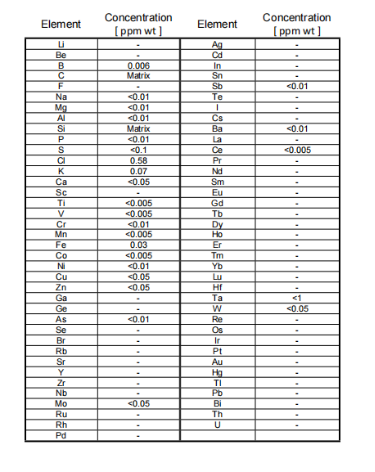

Εικόνα 4: Έκθεση δοκιμής καθαρότητας GDMS επικάλυψης καρβιδίου του πυριτίου CVD

VI. Τυπικές Εφαρμογές

Επίταξη πυριτίου:Οι καρφίτσες ανύψωσης χρησιμοποιούνται για ανύψωση, τοποθέτηση και μεταφορά γκοφρέτας εντός εξοπλισμού επιταξίας. Το υπάρχον προϊόν AMAT 0200-03201 της VETEK είναι ειδικά τοποθετημένο για εφαρμογές επιταξίας πυριτίου 300 mm.

Συστήματα χειρισμού γκοφρέτας:Οι ακίδες ανύψωσης μπορούν να χρησιμεύσουν ως εξαρτήματα χειρισμού πλακιδίων ακριβείας για εφαρμογές που απαιτούν σταθερότητα σε υψηλή θερμοκρασία, ακρίβεια διαστάσεων και έλεγχο μόλυνσης. Οι καρφίτσες ανύψωσης γκοφρέτας με ένα κοίλο σωληνωτό σώμα μπορούν να ελαχιστοποιήσουν αποτελεσματικά την τοπική απώλεια θερμότητας, μειώνοντας έτσι τα σημάδια καρφίτσας που εμφανίζονται συνήθως στο πίσω μέρος της γκοφρέτας σε διαδικασίες υψηλής θερμοκρασίας (όπως επιταξιακή ανάπτυξη ή ανόπτηση). Ο σχηματισμός μιας κοίλης κοιλότητας μέσα στο σώμα του πείρου ανύψωσης μειώνει τη θερμική μάζα και βελτιώνει την ομοιομορφία της θερμοκρασίας του πλακιδίου.

Σχήμα 5: Σχηματική απεικόνιση της αρχής με την οποία οι κοίλες ακίδες ανύψωσης μειώνουν τη θερμική μάζα και βελτιώνουν την ομοιομορφία της θερμοκρασίας του πλακιδίου

Εξοπλισμός διεργασίας ημιαγωγών:Με βάση σχέδια και δείγματα πελατών, παρόμοια εξαρτήματα γραφίτη + καρβίδιο του πυριτίου CVD μπορούν να αναπτυχθούν για άλλες πλατφόρμες εξοπλισμού ημιαγωγών. Το χαρτοφυλάκιο προϊόντων ημιαγωγών της VETEK καλύπτει επιτάξεις πυριτίου, επιταξίες καρβιδίου του πυριτίου, MOCVD, RTP/RTA, χάραξη και άλλες διεργασίες ημιαγωγών.



VII. Διαδικασία Κατασκευής: Κόμβοι Βασικού Ελέγχου από τον Σχεδιασμό Διαδικασιών έως τον Ποιοτικό Έλεγχο και την Παράδοση

Η παραγωγή των ακίδων κοίλου ανύψωσης AMAT περιλαμβάνει πολλαπλά κρίσιμα βήματα, καθένα από τα οποία επηρεάζει άμεσα την αξιοπιστία του τελικού προϊόντος και την απόδοση της γκοφρέτας:

1. Επιλογή υλικού γραφίτη— Επιλέξτε την κατάλληλη ποιότητα γραφίτη υψηλής καθαρότητας (SGL Carbon ή Toyo Tanso, κ.λπ.) σύμφωνα με τις απαιτήσεις διαστάσεων, θερμικής απόδοσης και καθαρότητας του πελάτη.

2. Μηχανική CNC ακριβείας— Επεξεργαστείτε το κενό γραφίτη στην απαιτούμενη κοίλη γεωμετρία. Ιδιαίτερη προσοχή δίνεται στην εσωτερική διάμετρο, την εξωτερική διάμετρο, το πάχος του τοιχώματος, το μήκος και την ομοκεντρικότητα.

3. Προετοιμασία επιφάνειας— Το κατεργασμένο εξάρτημα γραφίτη υφίσταται καθαρισμό και προετοιμασία της επιφάνειας πριν από την επίστρωση CVD.

4. Επίστρωση καρβιδίου του πυριτίου CVD— Τοποθετήστε ένα πυκνό στρώμα καρβιδίου του πυριτίου CVD στο υπόστρωμα γραφίτη. Το τυπικό πάχος επίστρωσης είναι περίπου 100±20 μm, με καθαρότητα επίστρωσης 6Ν σύμφωνα με την επιλεγμένη προδιαγραφή.

5. Επικάλυψη εσωτερικής επιφάνειας (κρίσιμο τεχνικό βήμα)— Για τους κοίλους πείρους ανύψωσης, το εσωτερικό τοίχωμα επεξεργάζεται προσεκτικά για να επιτευχθεί σταθερή κάλυψη επίστρωσης καρβιδίου του πυριτίου. Μέσω της βελτιστοποίησης προσομοίωσης πεδίου ροής αερίου και του ακριβούς ελέγχου του πεδίου θερμοκρασίας εναπόθεσης, διασφαλίζεται σταθερό πάχος επίστρωσης από τη θύρα έως το βαθύ εσωτερικό της οπής, σταθερή συγκόλληση και καθαρότητα εσωτερικής οπής που πληρούν τα πρότυπα.

6. Επιθεώρηση — Τα τελικά εξαρτήματα υποβάλλονται σε επιθεώρηση για ακρίβεια διαστάσεων, κατάσταση επίστρωσης και άλλες απαιτήσεις που καθορίζονται από τον πελάτη πριν από την αποστολή.

Οι παραγωγικές δυνατότητες της VETEK καλύπτουν τον καθαρισμό, την κατεργασία CNC, την επίστρωση CVD και την επιθεώρηση, παρέχοντας μια ολοκληρωμένη αλυσίδα παραγωγής για εξαρτήματα ημιαγωγών με βάση τον άνθρακα.

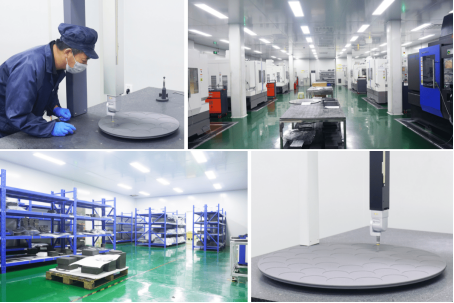

Εικόνα 6: Παραγωγή υλικών ημιαγωγών VETEK και βάση κατεργασίας ακριβείας

VIII. Δείγμα χρόνου παράδοσης

Ο τυπικός χρόνος παράδοσης για προσαρμοσμένα δείγματα ακίδων κοίλου ανύψωσης AMAT είναι τόσο γρήγορος όσο περίπου 20 ημέρες. Ο πραγματικός χρόνος παράδοσης μπορεί να ποικίλλει ανάλογα με την πολυπλοκότητα του σχεδίου, την επιλογή υλικού, τις απαιτήσεις επίστρωσης, την ποσότητα και τις απαιτήσεις επιθεώρησης. Για επαναλαμβανόμενες παραγγελίες ή ήδη πιστοποιημένα προϊόντα, τα χρονοδιαγράμματα παραγωγής μπορούν να αποτελέσουν αντικείμενο ξεχωριστής διαπραγμάτευσης σύμφωνα με τις προβλέψεις των πελατών και τις απαιτούμενες ημερομηνίες παράδοσης.

Εικόνα 7: Συσκευασία προϊόντος με κοίλο πείρο ανύψωσης VETEK AMAT



IX. Γιατί να επιλέξετε τους AMAT Hollow Lift Pins της VETEK;

Η VETEK ενσωματώνει την προμήθεια υλικών γραφίτη, τη μηχανική κατεργασία ακριβείας, την επίστρωση καρβιδίου του πυριτίου CVD και την κατασκευή εξαρτημάτων ημιαγωγών σε μια ολοκληρωμένη διαδικασία παραγωγής. Οι βασικές δυνατότητες περιλαμβάνουν:

• Υπόστρωμα γραφίτη υψηλής καθαρότητας (SGL Carbon / Toyo Tanso, κ.λπ.)

• CVD καθαρότητας επίστρωσης καρβιδίου του πυριτίου 6Ν

• Τυπικό πάχος επίστρωσης 100±20 μm

• Κατεργασία κοίλων δομών

• Εσωτερικό τοίχωμα CVD επίστρωση καρβιδίου του πυριτίου (ικανότητα διαφοροποίησης πυρήνα)

• Μηχανική CNC ακριβείας

• Λύσεις ακίδων ανύψωσης γκοφρέτας συμβατές με AMAT

• Δείγμα χρόνου παράδοσης τόσο γρήγορα όσο περίπου 20 ημέρες

Η VETEK καλύπτει την πλήρη τεχνική αλυσίδα ανάπτυξης εξοπλισμού CVD, ανάπτυξης διεργασιών CVD, κατεργασίας ακριβείας CNC και καθαρισμού, που υποστηρίζεται από ειδικά κέντρα Ε&Α και εγκαταστάσεις παραγωγής υλικών ημιαγωγών.

X. Συχνές Ερωτήσεις (FAQ)

Ε1: Ποιο είναι το τυπικό πάχος επίστρωσης καρβιδίου του πυριτίου CVD των ακίδων κοίλου ανύψωσης VETEK AMAT;

Το τυπικό πάχος επίστρωσης είναι περίπου 100±20 μm. Το συγκεκριμένο πάχος μπορεί να ρυθμιστεί σύμφωνα με τα σχέδια του πελάτη και τις απαιτήσεις της διαδικασίας.

Ε2: Τι επίπεδο καθαρότητας μπορεί να επιτύχει η επίστρωση καρβιδίου του πυριτίου CVD;

Ανάλογα με την επιλεγμένη προδιαγραφή, η καθαρότητα επίστρωσης είναι περίπου 6Ν (99,99995%). Η πλατφόρμα καρβιδίου του πυριτίου CVD της VETEK λειτουργεί τακτικά στο επίπεδο 6N–7N.

Ε3: Γιατί η επίστρωση εσωτερικού τοίχου είναι κρίσιμη για τους πείρους κοίλου ανύψωσης;

Η εσωτερική γεωμετρία είναι δύσκολο να επικαλυφθεί ομοιόμορφα. Η υψηλής ποιότητας κάλυψη από καρβίδιο του πυριτίου εσωτερικού τοιχώματος αποτρέπει την έκθεση του υποστρώματος γραφίτη σε περιβάλλοντα διεργασιών υψηλής θερμοκρασίας, χημικά ενεργά και αποτελεί βασικό παράγοντα διαφοροποίησης για μακροπρόθεσμη αξιοπιστία. Η ομοιομορφία της επίστρωσης εσωτερικού τοίχου σχετίζεται άμεσα με την καθαριότητα της εσωτερικής οπής και την απόδοση της γκοφρέτας.

Ε4: Μπορεί η VETEK να κατασκευάσει σύμφωνα με τα σχέδια ή τα δείγματά μου OEM;

Ναί. Η VETEK μπορεί να κατασκευάσει σύμφωνα με τα σχέδια πελατών, τους αριθμούς εξαρτημάτων OEM (όπως AMAT 0200-03201), τα εξαρτήματα δειγμάτων, τις προδιαγραφές διαστάσεων, την απαιτούμενη ποιότητα γραφίτη και τις απαιτήσεις επίστρωσης.

Ε5: Ποιος είναι ο τυπικός χρόνος παράδοσης δείγματος;

Ο τυπικός χρόνος παράδοσης δείγματος είναι τόσο γρήγορος όσο περίπου 20 ημέρες. Η πραγματική παράδοση εξαρτάται από την πολυπλοκότητα του σχεδίου, την επιλογή υλικού, τις απαιτήσεις επίστρωσης, την ποσότητα και τις ανάγκες επιθεώρησης.

XI. Περίληψη

Αν και ο κοίλος πείρος ανύψωσης AMAT είναι ένα σχετικά μικρό ημιαγωγικό εξάρτημα, οι κατασκευαστικές του απαιτήσεις δεν είναι καθόλου απλές. Η γεωμετρία λεπτού τοιχώματος, οι αυστηρές απαιτήσεις ομοκεντρικότητας, η λειτουργία σε υψηλή θερμοκρασία, ο έλεγχος της μόλυνσης και ο συνδυασμός επίστρωσης εσωτερικής επιφάνειας το καθιστούν ένα εξειδικευμένο εξάρτημα διεργασίας ημιαγωγών.

Η τρέχουσα λύση της VETEK υιοθετεί γραφίτη υψηλής καθαρότητας με επίστρωση καρβιδίου του πυριτίου CVD, συνδυάζοντας την ικανότητα μηχανικής επεξεργασίας και τα θερμικά χαρακτηριστικά του γραφίτη με την υψηλή καθαρότητα, την χημική αντοχή και τη σταθερότητα σε υψηλή θερμοκρασία του καρβιδίου του πυριτίου CVD. Με τυπικό πάχος επίστρωσης 100±20 μm, καθαρότητα έως 6N, επιλογές υλικών γραφίτη SGL και Toyo Tanso και δυνατότητα επίστρωσης εσωτερικού τοίχου, η VETEK μπορεί να παρέχει προσαρμοσμένες λύσεις ακίδων κοίλου ανύψωσης AMAT για χειρισμό γκοφρετών ημιαγωγών και επιτάξεις πυριτίου.

Για πελάτες που αναζητούν εναλλακτικούς προμηθευτέςAMAT 0200-03201 κούφιοι καρφίτσες ανύψωσης γκοφρέτας,ήάλλα εξαρτήματα ημιαγωγών γραφίτη επικαλυμμένα με καρβίδιο πυριτίου,Το VETEK μπορεί να αξιολογήσει σχέδια ή δείγματα και να παρέχει προσαρμοσμένες λύσεις κατασκευής.
