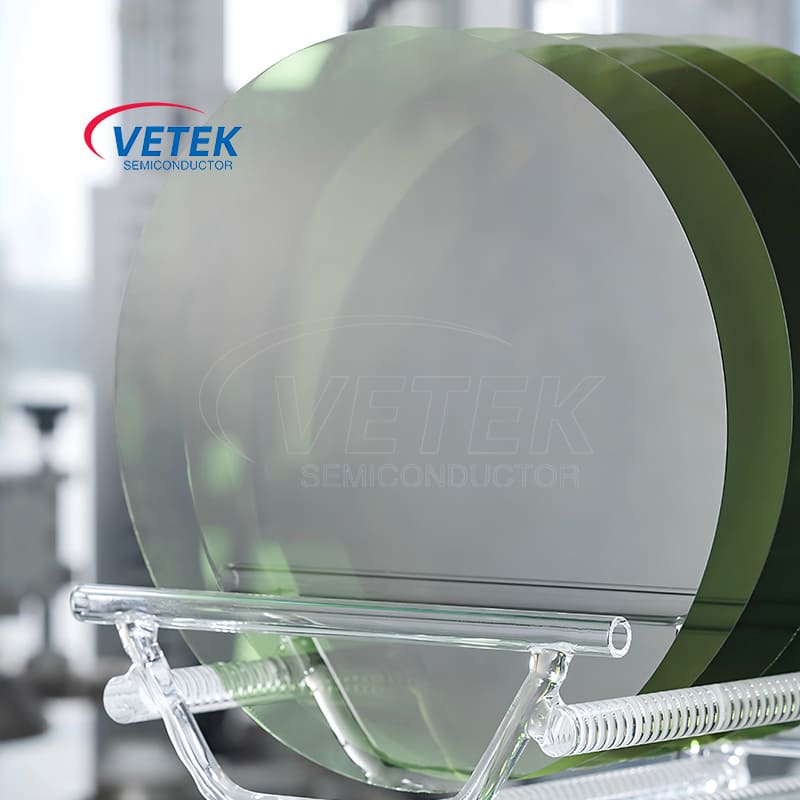

4H Ημι -μονωτικό υπόστρωμα τύπου SIC

Το SIC Wafer διαδραματίζει πολλαπλούς βασικούς ρόλους στη διαδικασία επεξεργασίας ημιαγωγών. Σε συνδυασμό με την υψηλή αντίσταση, την υψηλή θερμική αγωγιμότητα, την ευρεία ζώνη και άλλες ιδιότητες, χρησιμοποιείται ευρέως σε πεδία υψηλής συχνότητας, υψηλής ισχύος και υψηλής θερμοκρασίας, ειδικά σε εφαρμογές μικροκυμάτων και RF. Πρόκειται για ένα απαραίτητο στοιχείο στοιχείων στη διαδικασία κατασκευής ημιαγωγών.

Κύριο πλεονέκτημα

1. Εξαιρετικές ηλεκτρικές ιδιότητες

Υψηλή κρίσιμη κατανομή ηλεκτρικού πεδίου (περίπου 3 mV/cm): περίπου 10 φορές υψηλότερο από το πυρίτιο, μπορεί να υποστηρίξει υψηλότερη τάση και λεπτότερο σχεδιασμό στρώματος μετατόπισης, μειώνει σημαντικά την αντοχή, κατάλληλη για συσκευές ισχύος υψηλής τάσης.

Οι ημι-θεμελιώδεις ιδιότητες: υψηλή αντίσταση (> 10^5 Ω · cm) μέσω doping βαναδίου ή ενδογενή αντιστάθμιση ελαττωμάτων, κατάλληλη για συσκευές υψηλής συχνότητας, χαμηλής απώλειας RF (όπως HEMTs), μειώνοντας τις παρασιτικές επιδράσεις χωρητικότητας.

2. Θερμική και χημική σταθερότητα

Υψηλή θερμική αγωγιμότητα (4.9W /cm · K): Εξαιρετική απόδοση διάχυσης θερμότητας, υποστηρίζουν εργασίες υψηλής θερμοκρασίας (η θεωρητική θερμοκρασία εργασίας μπορεί να φτάσει τα 200 ℃ ή περισσότερο), να μειώσει τις απαιτήσεις απορρόφησης θερμότητας του συστήματος.

Χημική αδράνεια: αδρανές στα περισσότερα οξέα και αλκαλικά, ισχυρή αντοχή στη διάβρωση, κατάλληλη για σκληρό περιβάλλον.

3. Δομή υλικού και ποιότητα κρυστάλλων

4H Πολυτική δομή: Η εξαγωνική δομή παρέχει υψηλότερη κινητικότητα ηλεκτρονίων (π.χ., διαμήκη κινητικότητα ηλεκτρονίων περίπου 1140 cm²/v · s), η οποία είναι ανώτερη από άλλες πολυτύπικες δομές (π.χ. 6H-SIC) και είναι κατάλληλη για συσκευές υψηλής συχνότητας.

Υψηλής ποιότητας επιταξονική ανάπτυξη: Οι ετερογενείς επιταξιακές μεμβράνες χαμηλής πυκνότητας ελαττωμάτων (όπως τα επιταξιακά στρώματα σε σύνθετα υποστρώματα ALN/SI) μπορούν να επιτευχθούν μέσω τεχνολογίας CVD (χημικής εναπόθεσης ατμών), βελτιώνοντας την αξιοπιστία των συσκευών.

4. Συμβατότητα διαδικασίας

Συμβατό με τη διαδικασία πυριτίου: Το στρώμα μόνωσης Sio₂ μπορεί να σχηματιστεί μέσω της θερμικής οξείδωσης, η οποία είναι εύκολο να ενσωματωθεί συσκευές διεργασίας που βασίζονται σε πυρίτιο όπως το MOSFET.

OHMIC Βελτιστοποίηση επαφής: Η χρήση μεταλλικού μεταλλικού στρώματος (όπως NI/TI/PT), μείωση της αντοχής επαφής (όπως η αντοχή επαφής της δομής Ni/Si/Al τόσο χαμηλή όσο 1,3 × 10^-4 Ω · cm), βελτιώστε την απόδοση της συσκευής.

5. Σενάρια εφαρμογής

Electronics Power: Χρησιμοποιείται για την κατασκευή διόδων Schottky υψηλής τάσης (SBD), μονάδες IGBT κ.λπ., υποστηρίζοντας υψηλές συχνότητες μεταγωγής και χαμηλή απώλεια.

Συσκευές RF: κατάλληλες για σταθμούς βάσης επικοινωνίας 5G, ραντάρ και άλλα σενάρια υψηλής συχνότητας, όπως συσκευές Algan/Gan HEMT.

Το Vetek Semiconductor επιδιώκει συνεχώς υψηλότερη ποιότητα κρυστάλλων και ποιότητα επεξεργασίας για την κάλυψη των αναγκών των πελατών.4 ιντσώνκαι6 ιντσώνΔιατίθενται προϊόντα και8 ιντσώνΤα προϊόντα βρίσκονται υπό ανάπτυξη.

Υποστηρικτικές βασικές προδιαγραφές προϊόντος SIC SIC:

Προδιαγραφές ημι-οικοδομητικού SIC υποστρώματος κρυστάλλινη ποιότητα:

4H Ημι -μονωτική μέθοδος ανίχνευσης υποστρώματος SIC και ορολογία:
